matlab-figure局部放大

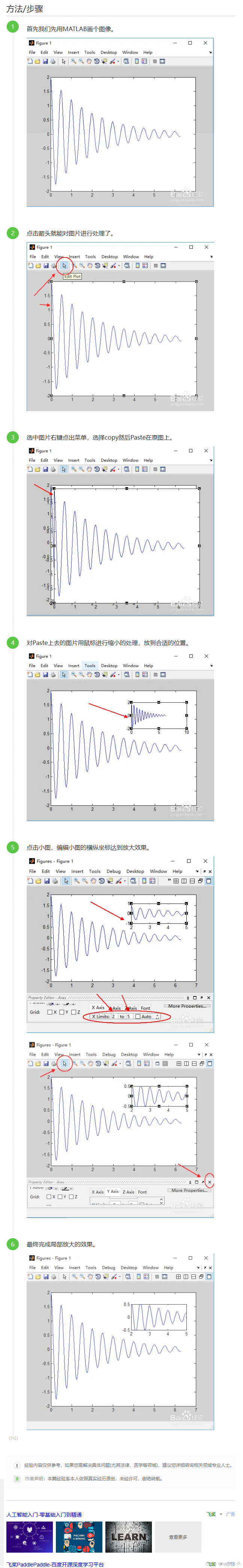

找了一种很简单且不用装包的方法

### 实现MATLAB Figure局部放大的多种方法 #### 方法一:使用`magnify.m`函数 这种方法来自MathWorks社区,允许用户交互式地创建局部放大。具体步骤如下: 1. 下载并解压`magnify.m`文件到工作目录。 2. 打开或选中目标Figure,在命令窗口运行`magnify`指令。 ```matlab % 运行此命令启动magnify功能 magnify; ``` 3. 将鼠标悬停于欲放大部分之上,按下右键不释放,拖动形成矩形框以界定放大区;期间可通过键盘上的“<”、“>”调整边界大小,“+”、“-”控制缩放倍数[^3]。 4. 松开右键确认选择后,可继续添加更多放大视窗或多点编辑已有的子属性,如坐标轴样式、线条色彩等。 #### 方法二:基于内置绘对象构建嵌套形 该方式无需额外插件支持,适合程序化批量处理场景。下面给出一段简单的示例代码用于展示如何在一个Figure内同时呈现原始数据及其特定区间内的细节像: ```matlab clc; clear; close all; x = linspace(0, 2*pi, 50); y = sin(x); fig = figure(); ax_main = axes(fig,'Position',[0.1 0.1 .8 .8]); plot(ax_main,x,y,'b'); hold on; title('Original Plot with Inset Zoom'); % 定义要放大的区域 xlim_zoom = [pi/2 pi]; ylim_zoom = [-1 1]; % 创建新的axes作为inset zoomed area pos_inset = [.65 .6 .2 .2]; %[left bottom width height] ax_inset = axes('Parent', fig,... 'Position', pos_inset,... % 设置背景透明度和其他视觉效果 'Color', 'none',... 'Box', 'on',... 'LineWidth', 1.5); % 对选定区域内重绘 line(ax_inset,xlim_zoom,[sin(pi/2),sin(pi)],... 'LineStyle','-','Marker','.','Color','k') axis(ax_inset, [xlim_zoom ylim_zoom]); % 添加连接线指示放大位置 annotation('arrow',... [0.75 0.9],... % X坐标比例 [0.7 0.7]); ... % Y坐标比例 ``` 这段脚本先定义了一个较大的Axes容器用来承载整个表,接着在同一张Figure上新增一个小尺寸的Axes专门负责显示被放大的片段,并通过Annotation组件建立起两者之间的关联指引[^1]。 #### 方法三:调用第三方库——BaseZoom() 对于追求高效开发体验的研究人员来说,借助成熟的工具箱不失为明智之举。这里介绍一种名为`BaseZoom()`的功能模块,它能够简化复杂操作流程,使开发者专注于核心逻辑的设计而非底层API的学习成本。 安装完成后只需简单几行代码就能完成同样的任务: ```matlab addpath('E:\Code\Tool\ZoomPlot-MATLAB-main'); %%假设BaseZoom位于此处 zp = BaseZoom(); zp.plot; ``` 以上三种方案各有优劣,可根据实际需求灵活选用。无论是初学者还是资深工程师都能从中找到最适合自己的解决方案[^4]。
