HCIP：VRRP多网关负载分担实验

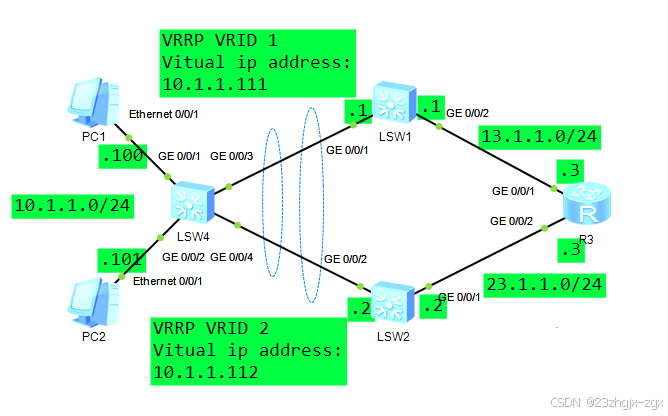

一、实验拓扑

实验目的：
1. 熟悉VRRP多网关负载分担的应用场景
2. 掌握VRRP多网关负载分担的配置方法

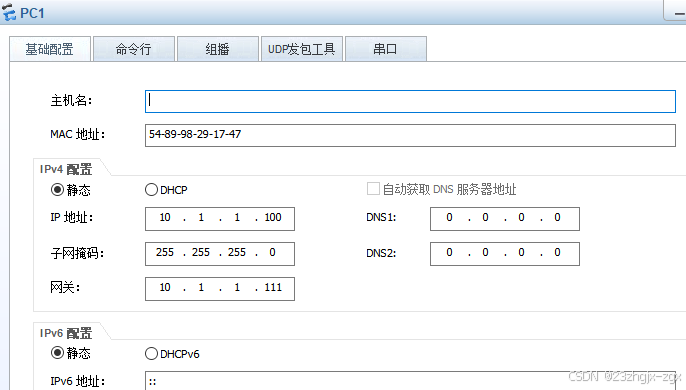

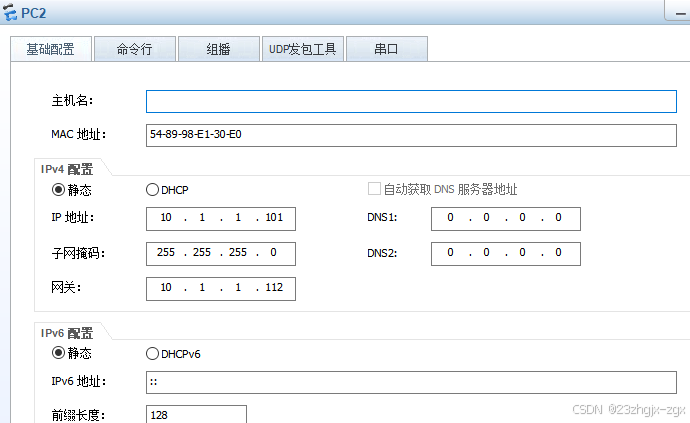

该实验与VRRP的主备份实验，不同的点在于配置VRRP的设备变成交换机，且要创建两个VRRP组，用两个虚拟IP作为网关,PC1一个虚拟IP为网关，PC2一个虚拟IP为网关，

对于VRRP组1来说LSW1为master，LSW2为backup

对于VRRP组2来说LSW1为backup，LSW2为master

当其中一个交换机发生故障时，数据通信就会走向另一边的链路

实验步骤

1. 设备IP地址的配置

SW1配置

[SW1]vlan batch 100 200
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-t access
[SW1-GigabitEthernet0/0/1]port default vlan 100
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-t access
[SW1-GigabitEthernet0/0/2]port default vlan 200
[SW1-GigabitEthernet0/0/2]q
[SW1]int vlan 100
[SW1-Vlanif100]ip add 10.1.1.1 24
[SW1-Vlanif100]int vlan 200
[SW1-Vlanif200]ip add 13.1.1.1 24

SW2配置

[SW2]vlan batch 100 300
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-t access
[SW2-GigabitEthernet0/0/2]port default vlan 100
[SW2-GigabitEthernet0/0/2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-t access
[SW2-GigabitEthernet0/0/1]port default vlan 300
[SW2]int vlan 100
[SW2-Vlanif100]ip add 10.1.1.2 24
[SW2]int vlan 300
[SW2-Vlanif300]ip add 23.1.1.2 24

SW3配置

[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 13.1.1.3 24
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 23.1.1.3 24
[R3-GigabitEthernet0/0/2]q
[R3]int LoopBack 0
[R3-LoopBack0]ip add 3.3.3.3 32

2. 运行ospf

[SW1]ospf router-id 1.1.1.1
[SW1-ospf-1]area 0
[SW1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255

[SW2]ospf router-id 2.2.2.2
[SW2-ospf-1]area 0
[SW2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255

[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

3. 配置VRRP

配置VRRP组1让SW1成为Master SW2为Backup
[SW1]int vlan 100
[SW1-Vlanif100]vrrp vrid 1 virtual-ip 10.1.1.111
[SW1-Vlanif100]vrrp vrid 1 priority 120
[SW1-Vlanif100]vrrp vrid 1 preempt-mode timer delay 20
配置VRRP组2让SW2成为Master SW1为Backup
[SW1]int vlan 100
[SW1-Vlanif100]vrrp vrid 2 virtual-ip 10.1.1.112

配置VRRP组1让SW1成为Master SW2为Backup
[SW2]int vlan 100
[SW2-Vlanif100]vrrp vrid 1 virtual-ip 10.1.1.111
配置VRRP组2让SW2成为Master SW1为Backup
[SW2]int vlan 100
[SW2-Vlanif100]vrrp vrid 2 virtual-ip 10.1.1.112
[SW2-Vlanif100]vrrp vrid 2 priority 200


4. 在LSW1上查看VRRP的信息

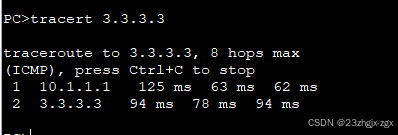

5. 在PC1上访问3.3.3.3

6. 关闭LSW1的g0/0/1口

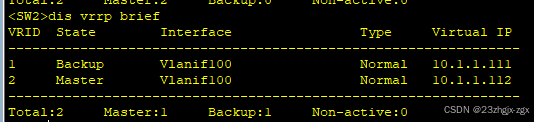

7. 在LSW2上查看VRRP的信息，可以看到在VRRP组1中因为master发生故障，所以backup变成了master

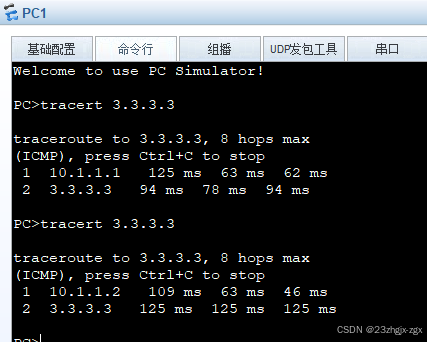

8. 在PC1上访问3.3.3.3，因为LSW4的g0/0/3走不通，且在VRRP组1中的LSW2变成了master，所以数据通过10.1.1.2到达3.3.3.3

9. 将接口打开后在LSW2上查看VRRP的信息，可以看到VRID1从master变成了backup

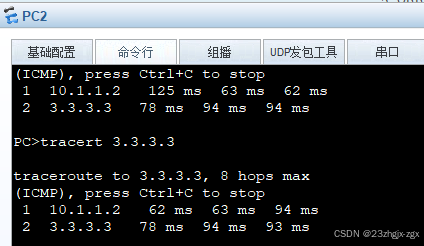

10.在PC2上访问3.3.3.3

二、总结

VRRP多网关负载分担实验，通过创建多个VRRP组来实现负载均衡，配置网关可以灵活根据网络拓扑变化而自动切换，提高网络的可靠性。

该实验可以实现负载分担的同时保证网络冗余备份
