一、什么是帧中继

帧中继（ Frame Relay）是一种用于连接计算机系统的面向分组的通信方法。它主要用在公共或专用网上的局域网互联以及广域网连接。大多数公共电信局都提供帧中继服务，把它作为建立高性能的虚拟广域连接的一种途径。帧中继是进入带宽范围从56Kbps到1．544Mbps的广域分组交换网的用户接口。

帧中继在通信设备之间提供一个面向连接的数据链路层的链接服务。这些虚电路（VC）通过分组交换网在逻辑上将DTE设备连接起来。每个VC由一个唯一的数据连接标识符（DLCI）表示以区分DTE设备与帧中继交换机之间的电路

这些DLCI被映射到远端的三层地址，可以将多条VC复用到一条物理线路上以节省设备并优化带宽的利用率。如果存在多个VC（每个连接到不同的端设备）被复用到一条接入线路上，这条线路的带宽根据所有VC对带宽的平均需求计算得出，而不是像线路交换技术中按最大的需求。

二、帧中继特点

协议简化与高效传输‌

‌协议简化‌：仅保留OSI模型的物理层和数据链路层核心功能，去除X.25网络中的第三层复杂协议（如流量控制、纠错等）‌。链路层仅处理统计复用、帧透明传输和错误检测，不执行重传操作，减少网络节点开销‌。
‌高效性与低延迟‌：采用统计复用技术，动态分配带宽，支持多个逻辑连接共用物理链路，提升带宽利用率‌。传输时延显著低于X.25网络（如从几十毫秒降至几毫秒），适合高速数据传输需求‌。

网络架构与灵活性‌

‌虚电路服务‌：提供面向连接的交换服务，支持SVC（交换虚电路）和PVC（永久虚电路）‌。通过DLCI（数据链路连接标识符）实现逻辑连接的复用和交换，简化网络配置‌。
‌灵活扩展性‌：支持多点连接，允许一个站点与多个远程站点同时通信，便于企业组网‌。网络易于扩展，新增用户或站点可通过现有节点快速接入‌。

错误处理与数据帧特性‌

‌错误检测机制‌：仅通过CRC校验检测错误，发现错误帧直接丢弃，不进行纠错，依赖终端设备处理重传‌。
‌可变长帧结构‌：支持大帧传输（最大帧长可达1600字节以上），适合封装局域网数据单元（如以太网帧）‌

三、实验配置

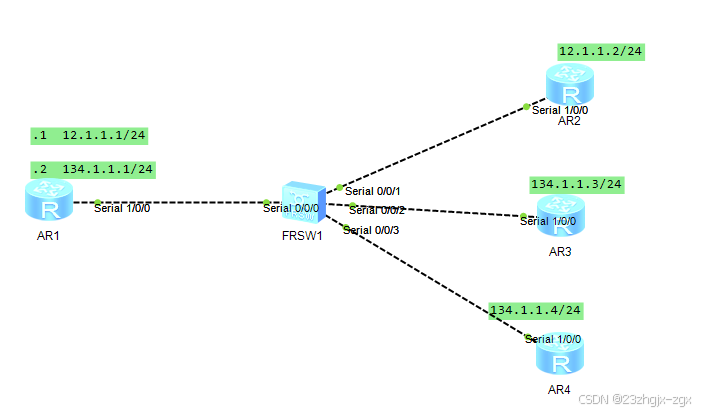

拓扑

实验要求

R1 的 S1/0/0.1 子接口与 R2 之间配置为动态映射方式。
R1 的 S1/0/0.2 子接口与 R3、R4 之间为手动映射方式。

在R1上进行配置，配置子接口以及帧中继的映射

[R1]int s1/0/0
[R1-Serial1/0/0]link-protocol fr //修改链路封装协议为帧中继
[R1-Serial1/0/0]int s1/0/0.1 p2p //创建点对点（P2P）子接口s1/0/0.1
[R1-Serial1/0/0.1]fr dlci 102 //配置DLCI标识符
[R1-fr-dlci-Serial1/0/0.1-102]ip add 12.1.1.1 24 //配置子接口IP地址
[R1-Serial1/0/0.1]q
[R1]int s1/0/0.2 p2mp //创建点对多点（P2MP）子接口s1/0/0.2
[R1-Serial1/0/0.2]ip add 134.1.1.1 24
[R1-Serial1/0/0.2]fr map ip 134.1.1.3 103 broadcast //配置帧中继映射
[R1-Serial1/0/0.2]fr map ip 134.1.1.4 104 broadcast

在R2上配置对应的动态映射并配置IP

[R2]int s1/0/0
[R2-Serial1/0/0]link-protocol fr
[R2-Serial1/0/0]fr dlci 201 //配置DLCI标识符
[R2-fr-dlci-Serial1/0/0-201]ip add 12.1.1.2 24 //配置子接口IP地址

在R3和R4上配置对应的静态映射且配置IP

R3

[R3]int s1/0/0
[R3-Serial1/0/0]link-pr
[R3-Serial1/0/0]link-protocol fr
[R3-Serial1/0/0]undo fr inarp //关闭逆向ARP,关闭此功能后，需手动配置IP与DLCI的静态映射
[R3-Serial1/0/0]ip add 134.1.1.3 24
[R3-Serial1/0/0]fr map ip 134.1.1.1 301 broadcast //配置帧中继静态映射

R4

[R4]int s1/0/0
[R4-Serial1/0/0]link-protocol fr
[R4-Serial1/0/0]undo fr inarp
[R4-Serial1/0/0]ip add 134.1.1.4 24
[R4-Serial1/0/0]fr map ip 134.1.1.1 401 broadcast

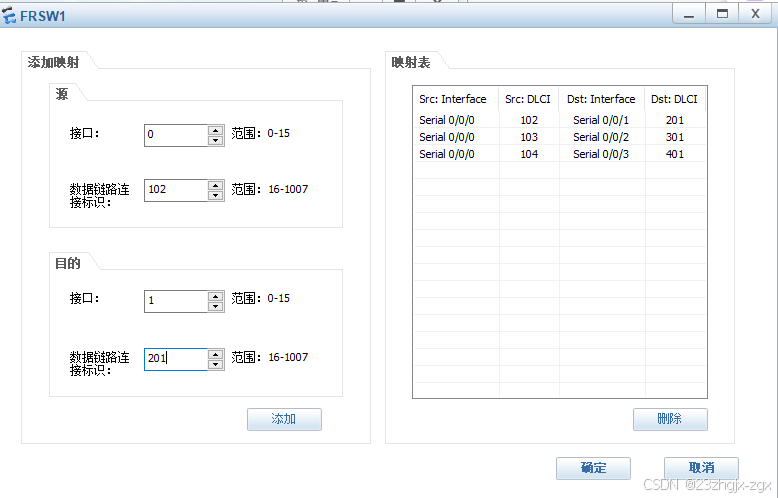

然后在FRSW1上配置映射表

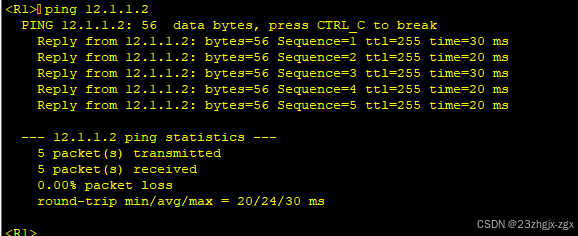

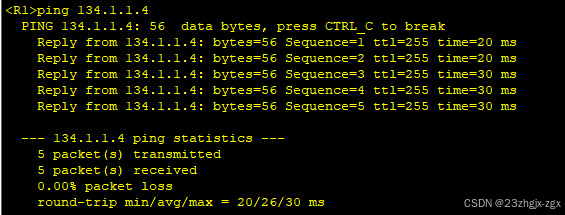

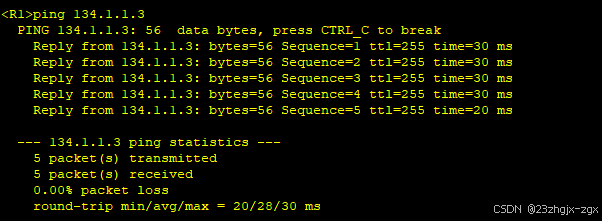

配置完后就能ping通

四、总结

帧中继以协议简化、动态带宽分配和低延迟为核心，通过虚电路实现高效数据传输，适合突发性业务但缺乏实时性支持，其设计思想为后续高速网络技术奠定了基础。
