（一）交换部分---vlan技术原理

VLAN技术原理

1. 虚拟局域网，802.1Q；
2. TAG：占4个字节；TPID：占2个字节，固定取值(0X8100)；
3. VLAN ID：占12bit，范围：0～4095；
   （1）0,4095为系统保留，不可使用；
   （2）1为默认vlan，用于设备管理；
   （3）2～1001为以太网使用，用户可以建立并使用；
   （4）1002～1005预留给FDDI与令牌环的思科默认vlan，不能删除；
   （5）1006～1024保留仅限系统使用；
   （6）1025～4094用于扩展以太网；
4. 交换机首次转发采用广播方式，随后转发构建MAC表；
   MAC表5分钟更新一次；是根据源MAC构建的；
5. VLAN技术作用：
   （1）逻辑上分割广播域；
   （2）打破物理设备限制。
6. VLAN使用方式：基于接口、基于MAC表、基于子网、基于协议、基于policy；

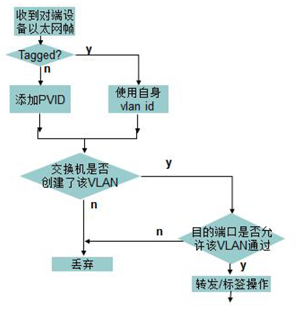

7. 以太网帧转发过程

   注：默认情况下P VLAN=VLAN 1，交换机所有端口都属于VLAN 1。
8. VLAN接口
   （1）access接口：通常用于连接主机，是接入链路，只允许一个VLAN通过。
   对Tag的处理：
   ①数据发出口，只检查tag与本接口是否相同，不同丢弃；
   ②收到不带tag的数据，打上本接口的标签；
   access端口发往对端设备的以太网帧永远是untagged frame(不带标签的帧)
   （2）trunk接口：干道链路，允许多个VLAN通过，用于连接交换机；
   对Tag的处理：
   ①发出数据的tag与本接口默认VLAN是否相同，相同去掉tag转发，不同带tag转发；
   ②收到数据带tag，检查所属VLAN，是否允许通过，若允许通过则转发，不允许则丢弃；
   ③收到的数据不带tag，打上接口的默认VLAN；
   （3）hybrid接口：混合接口，华为自定义的，可以灵活控制VLAN标签的移除；
   9.配置命令：（仅限华为eNSP模拟器）

  （1）创建VLAN：vlan ID/vlan batch ID ID′

  （2）设置接口模式：port link-type access/trunk/hybrid

  （3）为接口划分vlan：port default vlan ID(access接口)
                      port trunk allow-pass vlan ID(trunk接口)

  （4）hybrid接口命令：port hybrid pvid vlan ID(设置默认vlan)
                      port hybrid untagged vlan ID(出去接口数据剥离tag)
                      port hybrid tagged vlan ID(出去接口数据打上tag)
