本文介绍使用CODESYS编程软件实现红绿灯控制的方法。通过设置定时器T0控制红绿灯循环时间，利用T1和T2实现0.5秒的灯光交替效果。计数器CTU用于计算循环次数，确保红绿灯在达到预定次数后停止循环。通过比较定时器当前值判断红绿灯状态。

学习笔记：CODESYS 比较指令应用

红绿灯

在这里插入图片描述

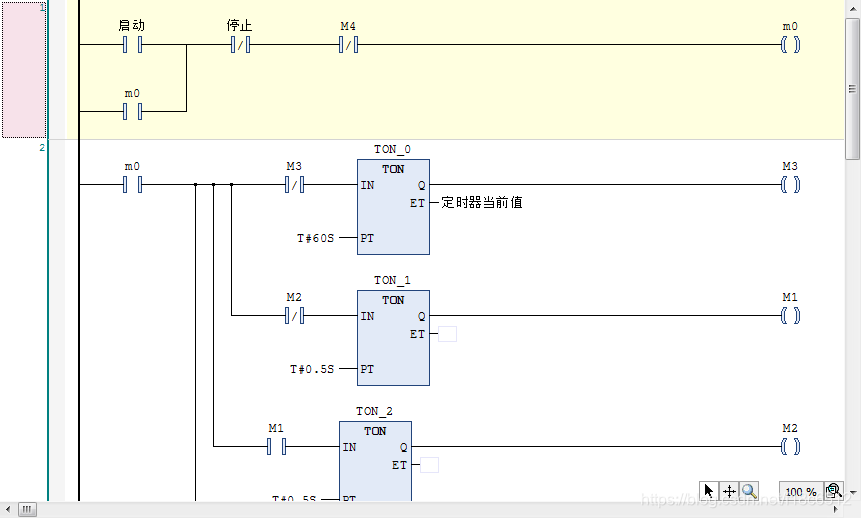

  1. T0为红绿灯一个循环时间，ET记录定时器当前值
  2. T1，T2为振荡电路，0.5s明暗交替
    在这里插入图片描述

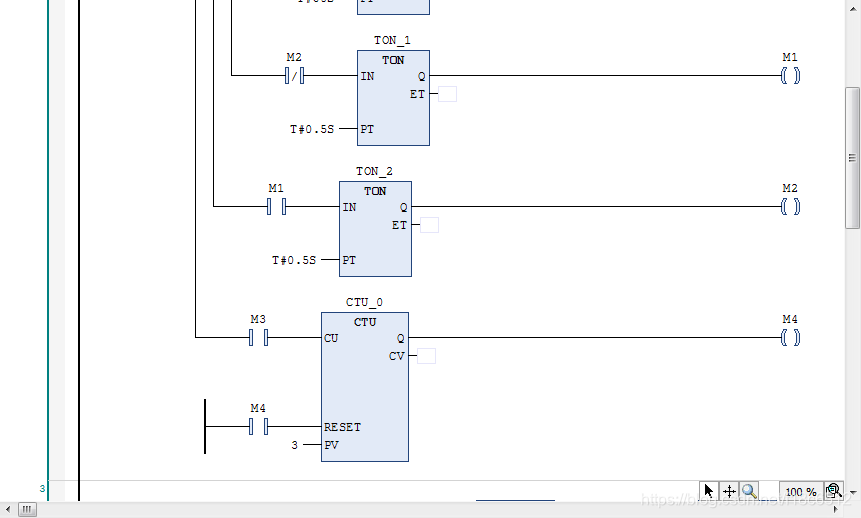

    计数器CTU计算循环次数，当达到规定次数不再循环
    在这里插入图片描述

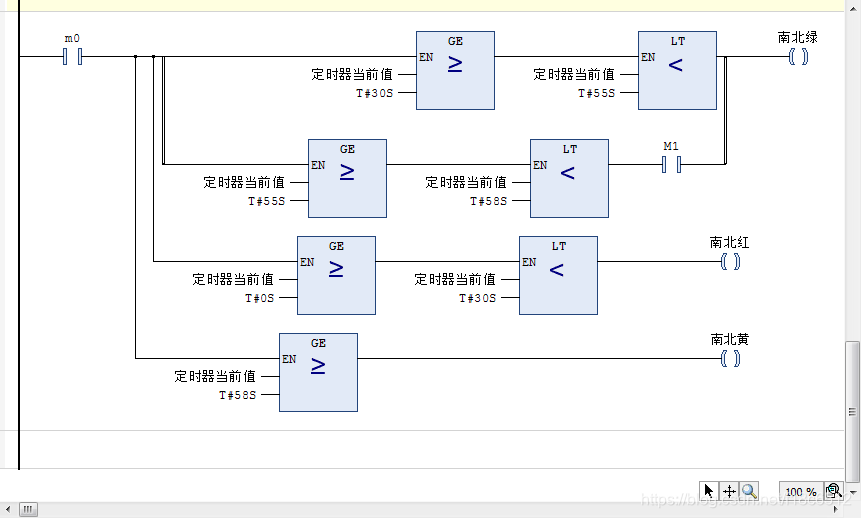

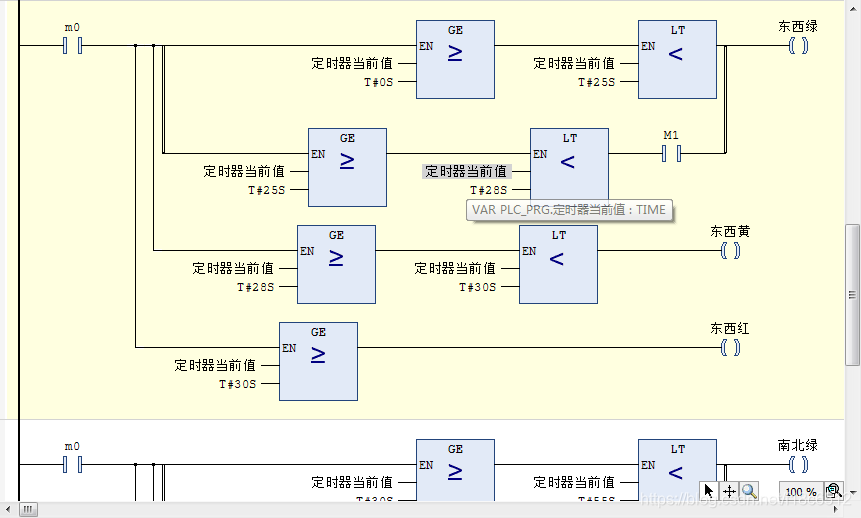

    利用比较定时器当前值判断红绿灯的状态
    在这里插入图片描述
