本文介绍了使用Unity3D进行边缘检测的Shader实现，包括C#脚本和Shader代码的详细解析。作者通过调整Shader参数实现了混合与不混合原图的边缘检测效果，并在尝试扩展边缘宽度时意外创造出新的视觉效果。同时，文章讨论了卷积计算的理解，提到了冯乐乐女神书中的卷积计算误区及其后续的勘误讨论。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

自言自语

学习时根据乐乐女神书中教学走了一遍。记忆不是很深刻理解也不是很好 3D美术在TA路上爬行真的很艰难

复习的时候再来一遍标记各个我个人需要关注的点

还是先上效果图文并茂加深记忆

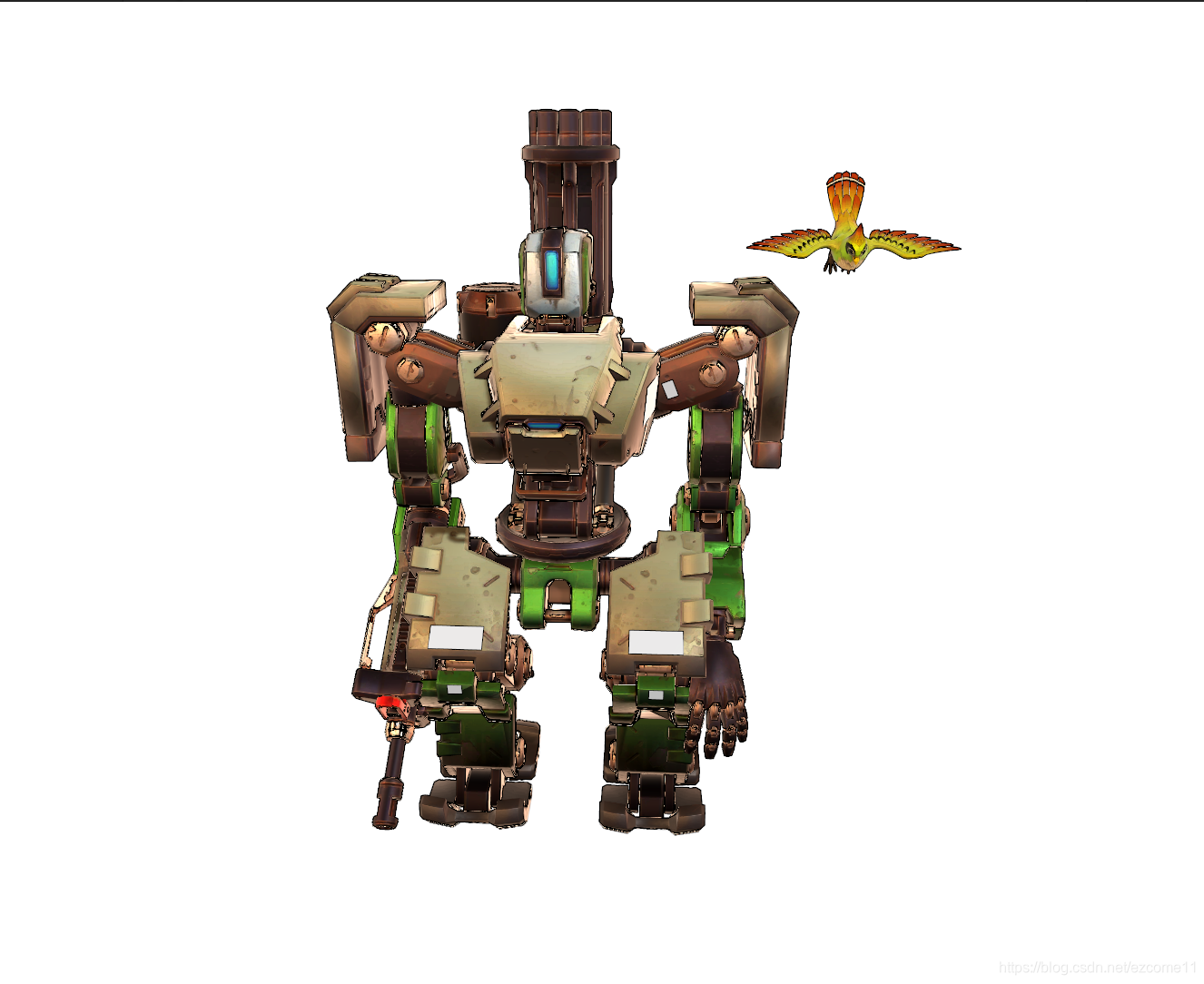

效果

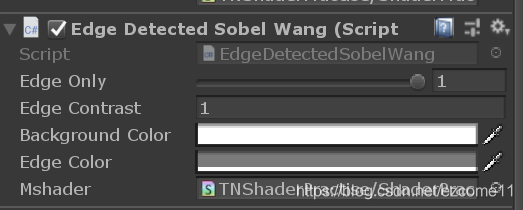

设置面板

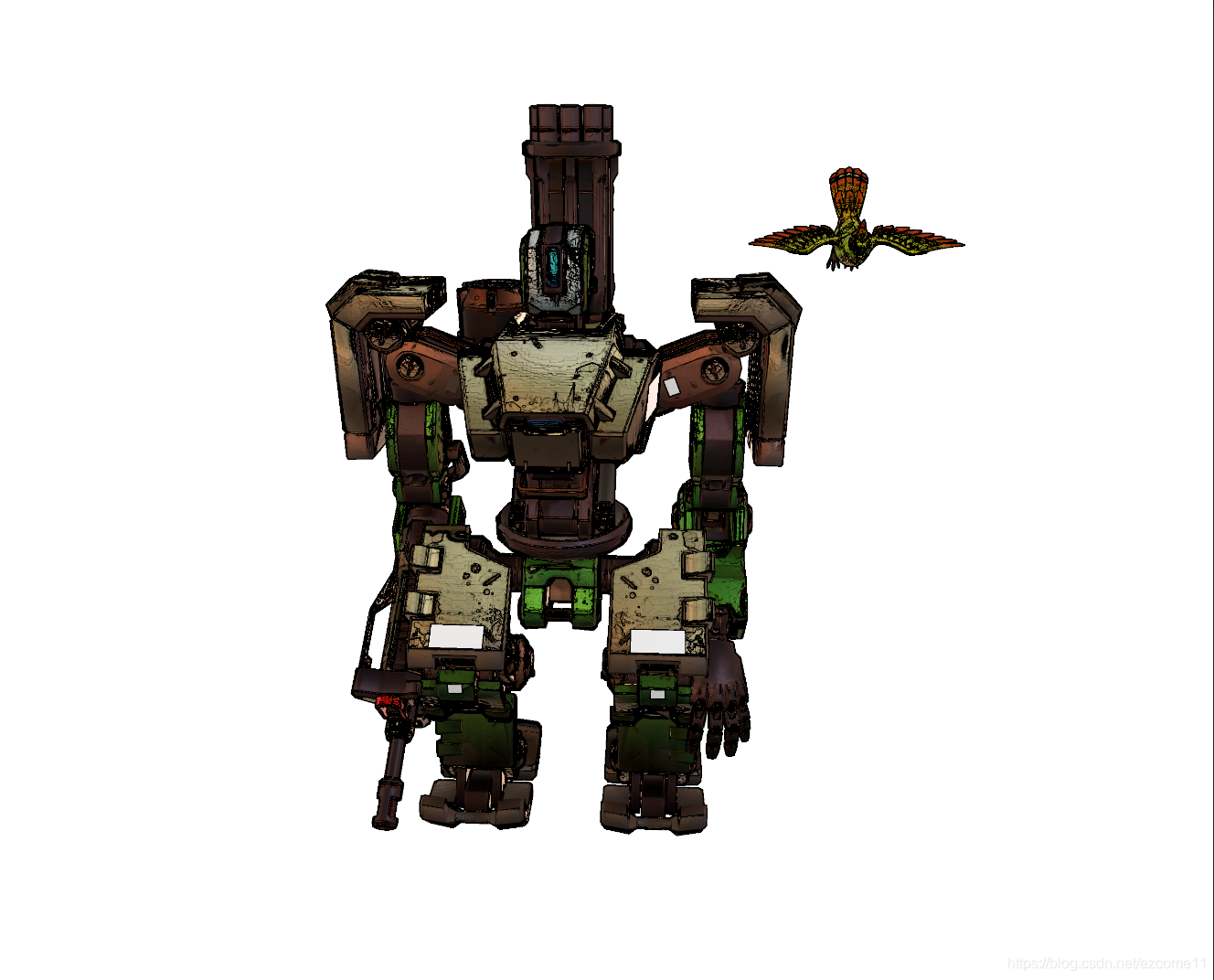

检测效果图与原图混合

在这里插入图片描述

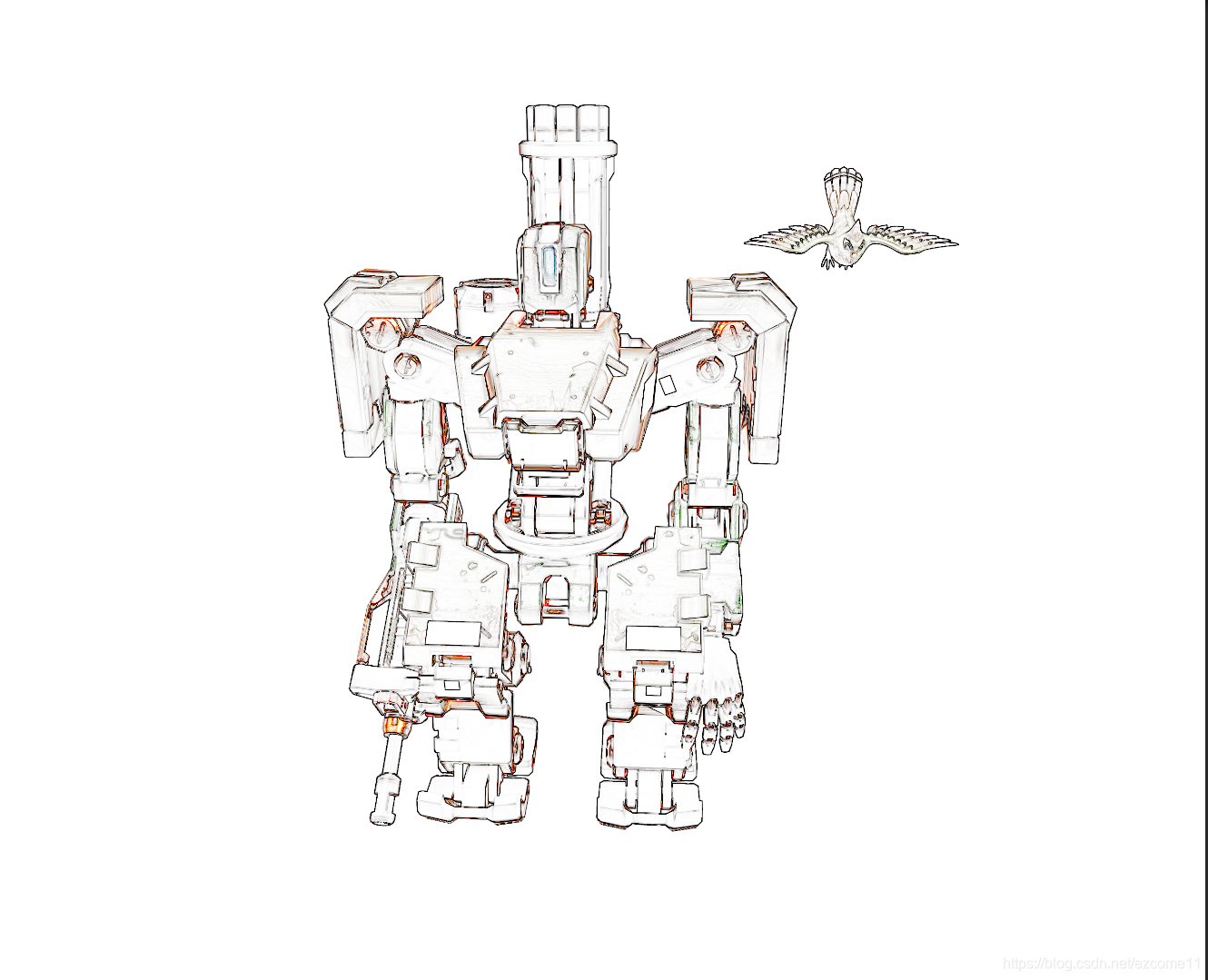

检测效果图不与原图混合

在这里插入图片描述

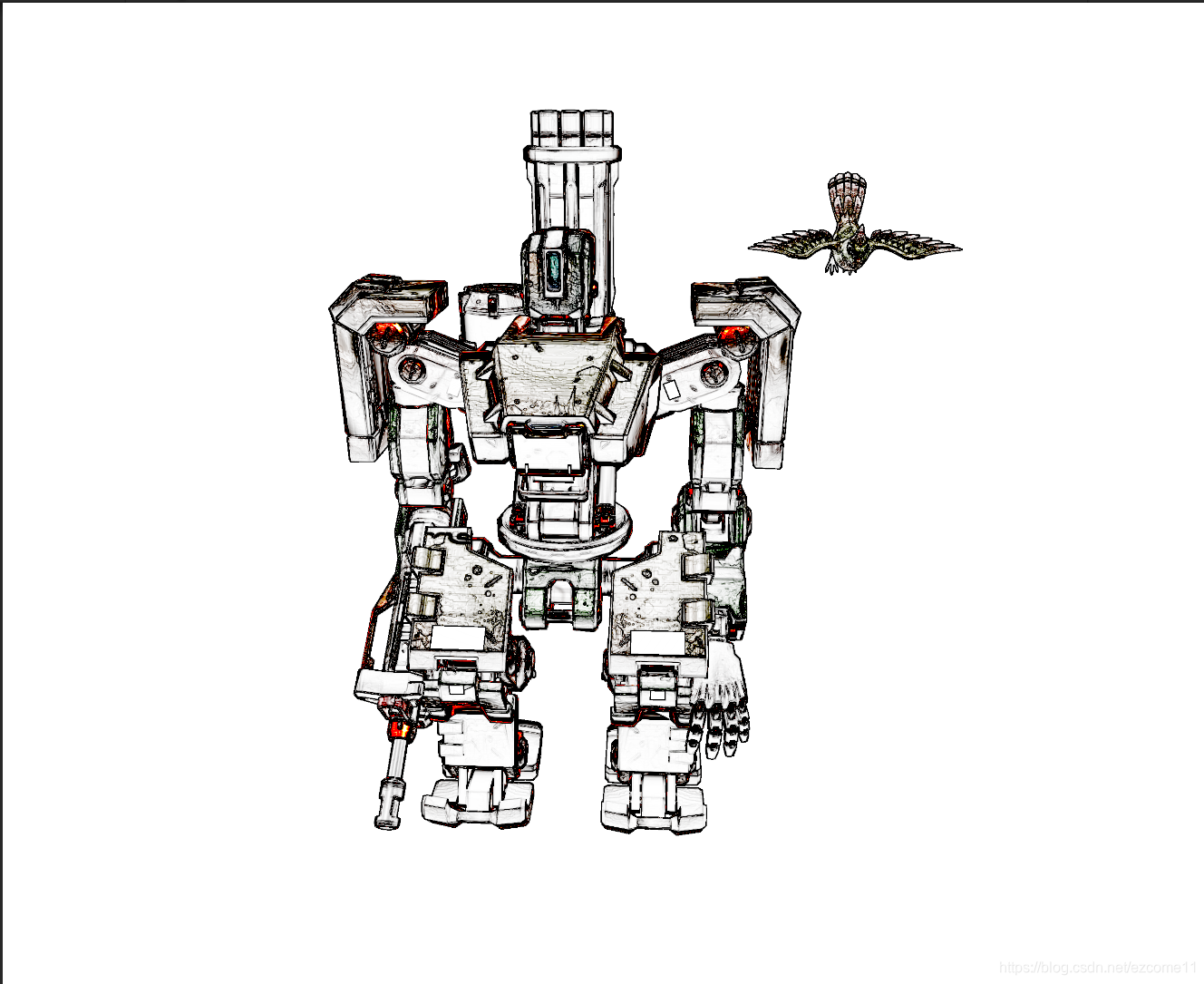

自己尝试加入一个变量想扩展边缘宽度失败结果意外形成了另外两种效果

在这里插入图片描述

C#部分

基类就不贴出来了就是抄的自己没绕明白各种IF 绕明白后再注释贴出来

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

[ExecuteInEditMode]
public class EdgeDetectedSobelWang : PostProcessingWangBase
{
    [Range(0, 1f)]
    public float edgeOnly = 1f;
    public float edgeContrast = 1f;
    public Color backgroundColor = Color.white;
    public Color edgeColor = Color.black;

    public Shader mshader;
    private Material mmaterial;
    public Material Omaterial
    {
        get
        {
            mmaterial = CheckShaderAndMaterial(mshader, mmaterial);
            return mmaterial;
        }
    }

     void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if(Omaterial!=null)
        {
            //对shader中开放的参数进行动态设置
            Omaterial.SetFloat("_edgeOnly", edgeOnly);
            Omaterial.SetFloat("_edgeContrast", edgeContrast);
            Omaterial.SetColor("_backgroundColor", backgroundColor);
            Omaterial.SetColor("_edgeColor", edgeColor);
            //再利用OnRenderImage.Graphics.Blit 将使用该shader的材质球作用于原图像再存与目标图像中
            Graphics.Blit(source, destination, Omaterial);
        }
        else
        {
            Graphics.Blit(source, destination);
        }

    }
}

Shader部分

Shader "TNShaderPractise/ShaderPractise_EdgeDetectionSobel_031"
{
    Properties
    {
        //主贴图经测试不能不再属性块中声明,否则获取的缓存贴图无法存入其中
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        ///其他属性可以不再属性块中声明 只要在CGPROGRAM块中定义了即可访问到
        //_edgeOnly ("EdgeOnly", Range(0,1)) = 1
        //_backgroundColor ("BackGroundColor", Color) = (1,1,1,1)
        //_edgeColor ("EdgeColor", Color) = (0,0,0,1)
    }
    SubShader
    {
        //屏幕后期 需要在最后渲染 渲染顺序定义为 Transparent
        Tags { "RenderType"="Opaque" "Queue" ="Transparent" }

        Pass
        {

            //同样后期效果 需要关闭深度写入 开启深度测试 并关闭Cull
            ZWrite Off ZTest Always  Cull Off

            CGPROGRAM
#pragma vertex vert
#pragma fragment frag


            sampler2D _MainTex;
            //这里需要使用到 TexelSize 来进行图素采样计算
            float2 _MainTex_TexelSize;
            float _edgeOnly;
            fixed4 _backgroundColor;
            fixed4 _edgeColor;
            float _edgeContrast;


            struct a2v
            {
                float4 vertex : POSITION;
                float4 uv : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
                //声明一个uv数组
                float2 uv[9] : TEXCOORD1;

            };

           v2f vert(a2v v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);

                float2 temuv = v.uv;
                //注意不要写错顺序了
                //图素采样用乘法 即可  其采样范围 由算子NXN决定  Sobel算子此处采用3X3的算子
                //因此采样坐标为以图片像素点为中心点 即坐标0,0 间隔单位为1的九宫格坐标分布 如下排列
                // Sobel 3X3
                //-1,1    0,1    1,1
                //-1,0    0,0    1,0
                //-1,-1   0,-1  1,-1
                //因为OPENGL的算法坐标是从左下角开始计算则 o.uv[0] 对应的图素位置应该是从  -1,-1 开始
                o.uv[0] = temuv + _MainTex_TexelSize.xy*half2(-1,-1);
                o.uv[1] = temuv + _MainTex_TexelSize.xy*half2(0,-1);
                o.uv[2] = temuv + _MainTex_TexelSize.xy*half2(1,-1);
                o.uv[3] = temuv + _MainTex_TexelSize.xy*half2(-1,0);
                o.uv[4] = temuv + _MainTex_TexelSize.xy*half2(0,0); //  等同于 o.uv[4]=v.uv; 即原始像素所在坐标点
                o.uv[5] = temuv + _MainTex_TexelSize.xy*half2(1,0);
                o.uv[6] = temuv + _MainTex_TexelSize.xy*half2(-1,1);
                o.uv[7] = temuv + _MainTex_TexelSize.xy*half2(0,1);
                o.uv[8] = temuv + _MainTex_TexelSize.xy*half2(1,1);

                return o;
            }

            //去色算法传入一个颜色值 返回一个 去色过后的颜色. 忽略掉Alpha
            fixed3 luminance (fixed4 color)
            {
            //去色系数 0.2125 r  0.7145 g  0.0721b  这个可以记下来
                fixed temp =0.2125*color.r+0.7145*color.g+0.0721*color.b;

                return fixed3 (temp,temp,temp);
            }


            //声明一个sobel的卷积核去计算梯度和边界  (这点冯乐乐女神书中关于sobel算子卷积计算理解有点问题 在其勘误贴中有和网友讨论得出过正确结论 但是我没看懂)
            float Sobel (v2f i)
            {

            //需要把sobel算子 翻转一下。。。。 (冯乐乐原本理解的 卷积计算需要翻转下卷积核来进行计算)
            // 原本sobel卷积核 X Y方向的分布排列如下
            //X
            // -1, -2, -1,
            //  0,   0,  0,
            //  1,   2,  1

            //Y
            // -1,  0,  1,
            // -2,  0,  2,
            // -1,  0,  1
                const half Gx[9] = {-1,0,1,
                                                -2,0,2,
                                                -1,0,1};
               const half Gy[9] = {-1,-2,-1,
                                               0,0,0,
                                               1,2,1};

                //虽然冯乐乐女神理解错了, 但最后计算却巧合的对了.

                //声明一个存放去色像素的变量
                half3 texcol;
                //声明梯度分量X Y
                half edgeX=0;
                half edgeY=0;

                //用for循环减少代码数量 循环9次计算累加 完成卷积计算
                for (int it=0;it<9;it++)
                {
                    //得到一个去色后的图素
                    texcol = luminance(tex2D(_MainTex,i.uv[it]));
                    //该图素与对应X Y 方向的Sobel算子进行卷积操作  即 相乘之后累加
                    edgeX += texcol * Gx[it]*_edgeContrast; //乘以个系数 增加描边的权重和对比度 想增加描边宽度的 没成功 思考失败了再找找方案
                    edgeY += texcol * Gy[it]*_edgeContrast;
                }

                // 将其绝对值进行相加得到该图素的梯度值  G = |Gx| + |Gy| 本来是要平方相加开方,但这样运算量大 改为直接用绝对值相加
                float edge = 1-(abs(edgeX)+abs(edgeY));  // 不知道这里为啥要用1去减。书上写这样得到的edge越小 越有可能是边界

                return edge;
            }

            fixed4 frag (v2f i ):SV_Target
            {
                float edge = Sobel(i);
                //让描边和图像颜色有关联 即正片叠底计算
                _edgeColor *= tex2D(_MainTex,i.uv[4]);

                fixed4 withTexture = lerp (_edgeColor,tex2D(_MainTex,i.uv[4]),edge);  // 【4】正好是算子中心点即原本贴图像素的坐标点
                fixed4 onlyEdge = lerp (_edgeColor,_backgroundColor,edge);
                fixed4 finalCol = lerp(withTexture,onlyEdge,_edgeOnly);

                return finalCol;
            }


            ENDCG
        }
    }
    FallBack Off
}
