一文搞定OpenCV二维码检测

一、二维码检测和识别的基本原理

1.1 二维码结构与编码原理

二维码（QR Code）是一种矩阵式二维条码，其核心结构包含 定位图案（Finder Patterns）、对齐图案（Alignment Patterns）和 编码区域（Data Modules）。

• 定位图案：位于二维码的三个角落，由黑白相间的同心矩形组成，用于快速定位二维码的方向和位置。
• 对齐图案：小型黑白矩形，辅助校正因透视变形导致的图像畸变。
• 编码区域：存储实际数据及纠错码，采用Reed-Solomon编码实现容错。

定位原理：
OpenCV通过水平与垂直线段检测定位二维码。具体步骤包括：

1. 水平线段检测：滑动窗口扫描图像，计算线段长度比例，筛选出符合定位图案特征的线段。
2. 聚类分析：对检测到的线段中心点进行k-means聚类，确定三个定位点的坐标。
3. 几何校正：通过仿射变换将倾斜的二维码图像转换为正视图，便于解码。

1.2 解码流程

解码过程分为 数据提取 和 纠错恢复 两个阶段：

1. 数据提取：根据二维码版本和掩模规则，读取编码区域中的二进制数据。
2. 纠错恢复：使用Reed-Solomon算法检测并修复数据错误，最高可恢复约30%的损坏数据。

---

二、基于传统图像处理的二维码检测和识别的基本流程

下图展示了基于传统图像处理二维码检测与识别的完整流程：

2.1 图像预处理

1. 灰度化：将彩色图像转换为灰度图，减少计算复杂度（cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)）。
2. 二值化：使用OTSU算法自适应阈值处理（cv2.threshold），分离前景与背景。

2.2 定位与几何校正

1. 定位点检测：通过水平/垂直线段扫描和聚类确定定位点。
2. 仿射变换：根据定位点坐标计算变换矩阵，校正图像形变（cv2.getPerspectiveTransform）。

2.3 解码与结果输出

调用解码库（如quirc）解析二维码数据，并输出文本或URL。

---

三、基于OpenCV的QRCodeDetector类实现二维码检测

3.1 环境配置

安装OpenCV（需包含contrib模块）：

pip install opencv-contrib-python

3.2 分模块代码实现

模块1：图像加载与灰度化

import cv2

# 读取图像
image = cv2.imread("qrcode.jpg")
# 转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

模块2：初始化检测器

# 创建二维码检测器对象
qr_detector = cv2.QRCodeDetector()

模块3：检测与解码

# 检测并解码二维码
data, bbox, _ = qr_detector.detectAndDecode(gray)

if bbox is not None:
    print("解码结果:", data)
    # 绘制边界框
    bbox = bbox.astype(int)
    for i in range(len(bbox)):
        cv2.polylines(image, [bbox], True, (0, 255, 0), thickness=2)

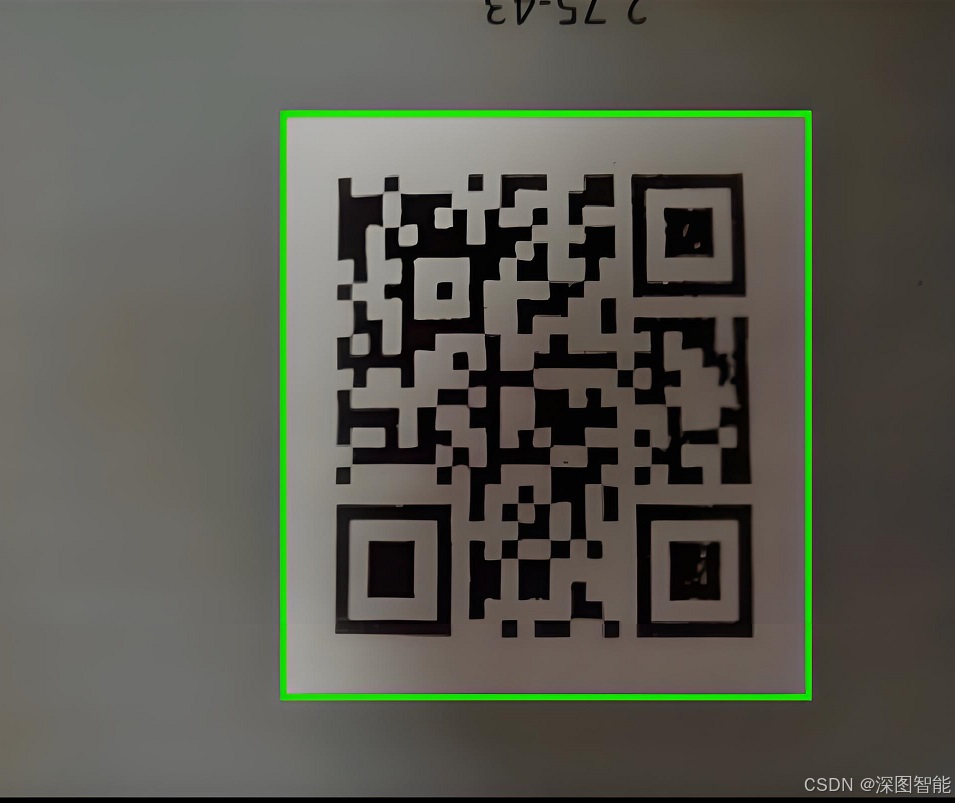

模块4：结果可视化

cv2.imshow("Result", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

3.3 API详解

1. QRCodeDetector.detectAndDecode(image)
   • 功能：联合检测与解码，适用于单二维码场景。
   • 参数：

• image：输入图像（灰度或彩色）。
  • 返回值：
• data：解码后的字符串。
• bbox：二维码边界框的四个顶点坐标（Numpy数组）。
• straight_qrcode：校正后的二维码图像（可选）。


2. 多二维码检测
   OpenCV 4.5+ 支持detectMulti()和decodeMulti()处理多个二维码：

   success, points = qr_detector.detectMulti(gray)
   if success:
       for i in range(len(points)):
           data = qr_detector.decode(gray, points[i])
           print(f"二维码{i+1}:", data)

---

四、小结论

4.1 OpenCV方案的优缺点

• 优点：
  • 集成度高，API简洁（如detectAndDecode一行代码实现功能）。
  • 支持多平台（Python/C++/Java）和实时视频流处理。
• 缺点：
  • 对低光照、高畸变场景的鲁棒性较弱。
  • 默认解码库（quirc）的纠错能力不及ZXing。

4.2 优化建议

1. 结合微信引擎：OpenCV 4.6+ 支持微信开源的CNN检测模型，显著提升复杂场景下的识别率。
2. 预处理增强：对低对比度图像使用直方图均衡化（cv2.equalizeHist）或CLAHE算法。
3. 硬件加速：使用GPU版OpenCV或Intel TBB库提升大规模图像处理速度。
