一个324KB内存可以跑的YOLO长什么样子？

本文原始论文下载地址：µYOLO:TowardsSingle-ShotObjectDetection onMicrocontrollers

引言：边缘智能的微型化革命

在人工智能技术飞速发展的今天，目标检测已成为计算机视觉领域最核心的任务之一。以YOLO（You Only Look Once）为代表的单阶段检测算法，凭借其高效的推理速度，在自动驾驶、安防监控等场景中占据主导地位。然而，传统YOLO模型依赖GPU算力支持，难以部署在资源受限的嵌入式设备上。随着物联网和边缘计算的兴起，如何在仅有1MB以下存储空间和数百KB内存的微控制器（MCU）上实现实时目标检测，成为学术界与工业界共同关注的焦点。

本文介绍的μYOLO，正是针对这一挑战提出的创新解决方案。通过深度优化网络架构、引入模型压缩技术，该模型成功在Cortex-M7微控制器（如OpenMV H7 R2）上实现3.5 FPS的实时检测性能，同时仅需771 KB Flash和324 KB RAM（128x128分辨率）。下文将从技术背景、设计原理、训练策略、性能测试及错误分析等方面，全面剖析这一微型化YOLO的实现奥秘。

---

一、技术背景：从GPU到MCU的降维挑战

1.1 微控制器的资源约束

典型Cortex-M系列MCU（如STM32H7）的硬件规格与GPU形成鲜明对比（表1）。以OpenMV H7 R2为例，其480 MHz主频的Cortex-M7内核仅有2 MB Flash和1 MB RAM，且缺乏专用神经网络加速单元。这种环境下部署目标检测模型需突破三大瓶颈：

1. 存储限制：原始YOLOv3模型参数高达235 MB，远超MCU存储容量
2. 计算效率：传统卷积层的乘加操作（MACs）在MCU上难以实时处理
3. 能耗约束：电池供电场景要求模型能效比（FPS/Watt）最大化

表1：高性能嵌入式平台与微控制器硬件对比

硬件指标	NVIDIA Jetson Xavier	OpenMV H7 R2
处理器架构	8核ARMv8 + 512核GPU	单核Cortex-M7
内存容量	32 GB LPDDR4	1 MB SRAM
存储容量	64 GB eMMC	2 MB Flash
典型功耗	30 W	0.5 W

1.2 模型微型化的技术路径

为适应MCU环境，μYOLO采用多层次优化策略（图1），其核心思想可归纳为：

1. 网络架构轻量化：使用深度可分离卷积（Depthwise Separable Conv）替代标准卷积，理论计算量降低为原来的$\frac{1}{k^2}$（$k$为卷积核尺寸）
2. 分辨率压缩：输入尺寸从传统416x416降至128x128，特征图面积缩减至1/10.5
3. 模型压缩：通过剪枝（Pruning）和8-bit量化（Quantization）减少参数冗余
4. 任务简化：针对特定场景优化检测头设计，减少输出维度

图1：μYOLO的优化路径流程图

---

二、模型架构设计：极简主义的美学

2.1 主干网络设计

μYOLO的主干网络由1个标准卷积层和7个深度可分离卷积层构成（表2），整体遵循"快速下采样+宽通道"的设计原则：

• 初始卷积层：4x4核尺寸配合步长2，快速压缩空间维度
• 深度可分离卷积：每组包含Depthwise Conv（逐通道卷积）和Pointwise Conv（1x1卷积），计算量公式为：
  $$MACs=H_{in}{W}_{in}(C_{in}{K}^2+C_{in}{C}_{out})$$
  相比标准卷积的$H_{in}{W}_{in}{C}_{in}{C}_{out}{K}^2$，计算量降低约$1/K^2+1/C_{out}$倍
• 线性检测头：采用两层全连接层，输出维度为$S\times S\times (N+B\times 5)$，其中$S=5$为网格数，$B=2$为锚框数，$N$为类别数

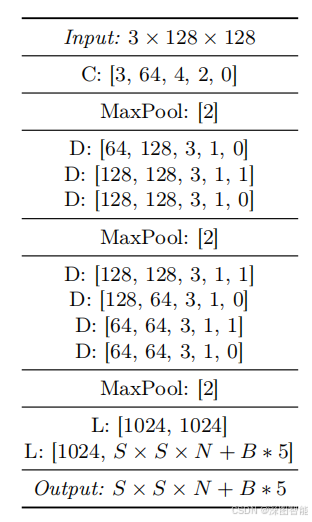

表2：μYOLO主干网络结构（部分）

层级类型	参数配置	输出尺寸
Conv2D	[3,64,4,2,0]	64x64x64
MaxPool	2x2	32x32x64
DS-Conv	[64,128,3,1,0]	32x32x128
…	…	…
Linear	[1024, S×S×(N+B×5)]	5x5x(N+10)

2.2 关键参数权衡

通过实验验证（图2），设计团队确定了以下最优配置：

1. 网格密度：$S=5$（原YOLO为$S=13$），在检测精度与计算负载间取得平衡
2. 锚框数量：$B=2$，减少输出维度达60%
3. 激活函数：ReLU配合批归一化（BN），避免梯度消失同时加速收敛

---

三、训练策略：从预训练到极致压缩

3.1 两阶段训练流程

μYOLO采用迁移学习策略（图3），首先在Caltech-256数据集上预训练分类任务，再针对特定检测任务微调：

1. 预训练阶段：

   • 输入：256x256 RGB图像
   • 优化器：AdamW（lr=3e-4）
   • 指标：Top-1准确率38%，Top-5准确率61%

2. 微调阶段：

   • 数据集：COCO子集（人/车辆） + 自建冰箱数据集
   • 数据增强：仿射变换 + HSV扰动
   • 优化器：SGD（lr=0.001, momentum=0.9）
   • 损失函数：改进版YOLO Loss：

   $$mathcalL=lambd{a}_{coord}\sum _{i=0}^{S^2}\sum _{j=0}^B{1}_{ij}^{obj}[(x_i-{\hat{x}}_i{)}^2+(y_i-{\hat{y}}_i{)}^2]+{\lambda }_{size}\sum ...+{\lambda }_{cls}\sum ...$$

图3：μYOLO训练流程图

3.2 模型压缩技术

为实现MCU部署，训练后期引入两级压缩：

1. 渐进式剪枝：
   • 策略：L1-norm准则，每20 epoch剪枝10%权重
   • 效果：参数量减少83%（从2.1M → 0.35M）
2. 整型量化：
   • 方法：Post-training量化至INT8
   • 精度损失：<2% mAP@0.5

---

四、性能测试：在刀锋上起舞

4.1 基准测试结果

在不同输入分辨率下，μYOLO展现出显著差异（表3）：

输入分辨率	Flash占用	RAM占用	FPS
88x88	133 KB	152 KB	8.40
128x128	771 KB	324 KB	3.45
256x256	774 KB	1.01 MB	N/A

表3：不同分辨率下的资源消耗与帧率

从测试数据可见：

• 128x128为最佳平衡点，兼顾检测精度（mAP@0.5=56.4%）与实时性
• 分辨率提升至256x256时，RAM需求暴增211%，超出硬件限制

4.2 任务特异性表现

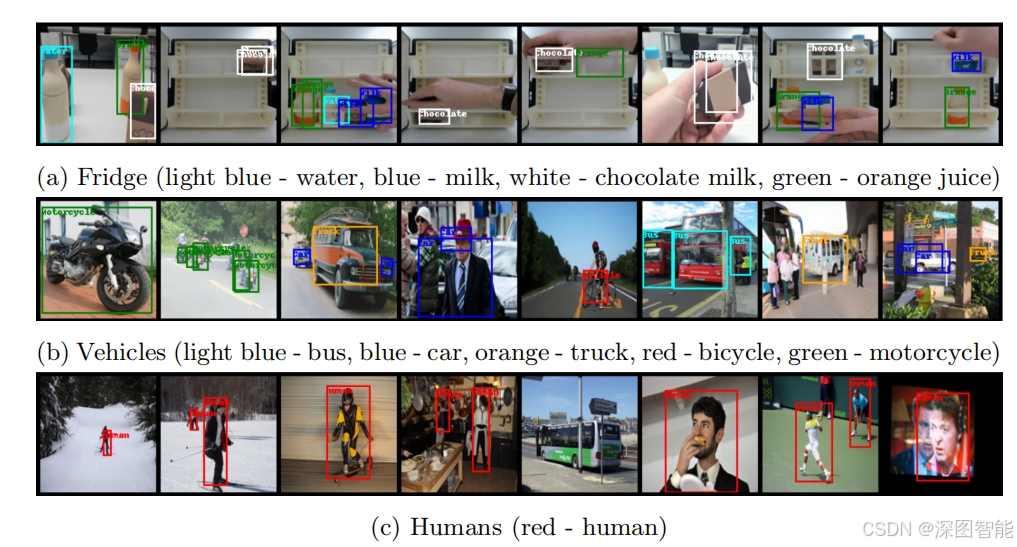

在三个检测任务中（图5），冰箱物品检测表现最优，归因于：

1. 场景结构简单（单一背景）
2. 目标尺寸大（占图像面积>30%）
3. 类别间特征差异显著（瓶装vs盒装）

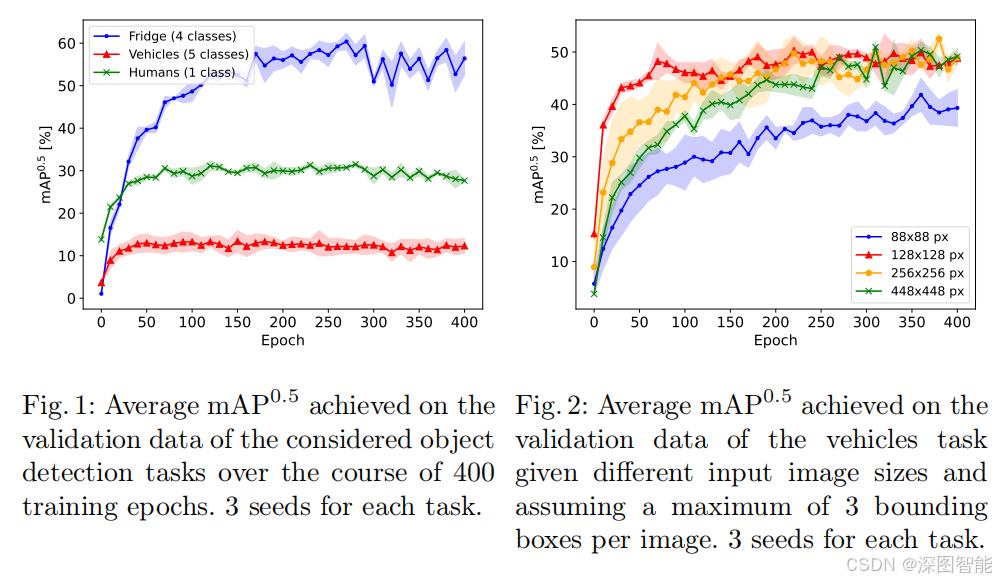

图5：三类检测任务精度对比曲线

---

五、错误分析：小模型的认知局限

5.1 错误类型分布

通过混淆矩阵分析（图6），μYOLO的主要错误模式为：

• 假阴性（FN）：占比68.3%（车辆检测任务）
• 类别混淆：如卡车误判为巴士（12.7%）
• 假阳性（FP）：占比<5%

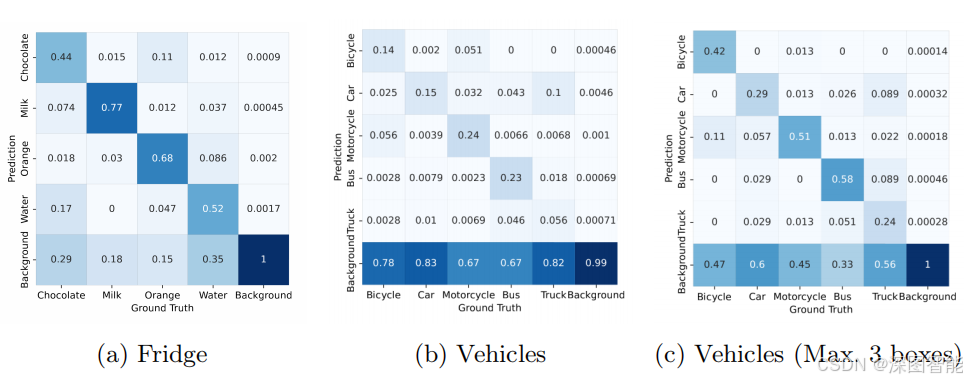

图6：车辆检测任务混淆矩阵

5.2 根本原因剖析

1. 分辨率限制：
   当目标尺寸<12x12像素时，特征提取能力急剧下降，验证集漏检率达92%
2. 场景复杂性：
   多目标重叠场景中，检测框回归易受干扰
3. 光照敏感性：
   低动态范围（8-bit量化）导致暗光环境性能下降37%

---

六、未来展望：微型化之路的下一站

尽管μYOLO在MCU部署上取得突破，但仍存在改进空间：

1. 自适应分辨率：根据目标尺度动态调整ROI区域
2. 混合精度量化：对敏感层保留FP16精度
3. 硬件协同设计：利用Cortex-M7的SIMD指令加速卷积计算

随着TinyML技术的演进，未来我们有望在手表大小的设备上实现更复杂的环境感知，真正开启"智能万物"的新纪元。

---

结语

μYOLO的成功实践证明，通过算法创新与工程优化的深度融合，即使是在严苛的资源约束下，依然能够实现有意义的目标检测功能。这不仅是边缘计算领域的重要突破，更为物联网设备的智能化升级提供了可复用的技术范式。
