全面解析乐鑫音频处理库 ESP-Audio-Effects

简介

本文将深入介绍 ESP-Audio-Effects —— 乐鑫推出的一款功能强大的音频处理库。文章将详细讲解其核心功能，如自动增益控制 (ALC)、均衡器 (Equalizer)、混音器 (Mixer)、语速音调调节 (Sonic) 等，并展示其如何集成进 GMF（General Multimedia Framework，通用多媒体框架）流水线中。该库支持灵活的配置方式，兼容交错与非交错音频格式，并采用统一的 API 接口⻛格， 为开发者构建高效、可定制的音频处理应用提供了有力支持。

---

乐鑫非常高兴地宣布，ESP-Audio-Effects v1.0.0 正式发布! 这是一款功能丰富、灵活易用的音频处理库，致力于为开发者提供高效的音频特效处理能力。欢迎访问 ESP-Audio-Effects 发布⻚面了解更多详情。目前，ESP- Audio-Effects 已广泛应用于各类智能音频设备中，包括智能音箱、耳机、音频播放设备及语音交互系统等。

ESP-Audio-Effects 组件介绍

• ALC（自动增益控制）：通过调节音频增益，自动平衡输入音频的音量。当设置正增益时音量升高，设置负增益时音量降低。增益控制逻辑采用渐进式的增益调整方式，避免音量突变带来的突⺎感，确保音频过渡自然流畅。若增益过高，系统会实时动态调整增益值，将音频信号控制在合理范围内，有效避免削波导致的失真。
• Equalizer（均衡器）：可对每个频段的滤波器类型、增益、中心频率和 Q 值进行精准控制，实现专业级的音频调校与优化。相较于图形均衡器，该方式更加灵活，适用于高要求的音频工程场景。它能够针对特定频率问题进行处理，并显著提升整体音质。
• Fade（淡入淡出）：用于实现音频播放的自然衔接。切换音频时，前一段设置淡出模式，后一段设置淡入模式，有效避免音量突变带来的突⺎感，显著提升整体听觉体验。
• Sonic（语速与音调调整）：支持在不中断播放的情况下实时调节音频的速度和音高，实现更灵活的音频播放效果，提升互动体验与可听性。
• Mixer（混音器）：可将多个输入音频信号混合为一个输出信号。支持为每个音频信号设置起始权重、目标权重以及过渡时间，实现平衡且和谐的音频输出，确保不同音源的自然融合。
• Data Weaver（数据编织器）：主要用于音频数据的交错 (Interleave) 与非交错 (De-interleave) 处理。详⻅数据格式部分说明。
• Rate Conversion（采样率转换）：支持音频采样率之间的转换，涵盖 4000 和 11025 的整数倍之间的多种采样率。
• Channel Conversion（声道格式转换）：通过设置权重数组，可实现音频信号在 不同声道布局间的转换。
• BitConversion（位深转换）：支持音频信号在 U8、S16、S24 和 S32 四种位深格式之间的转换，采用小端 (Little-Endian) 字节序，适配主流音频系统的格式要求。

数据格式支持

该组件支持两种数据格式:交错格式 (Interleaved) 与非交错格式 (Deinterleaved)。

1. 交错格式 (Interleaved)

调用接口：esp_ae_xxx_process() 适用于多声道音频，如立体声，交错格式的数据排列方式如下：

L0 R0 L1 R1 L2 R2 ...

其中 L 和 R 分别表示左声道与右声道数据。

2. 非交错格式 (Deinterleaved)

调用接口：esp_ae_xxx_deintlv_process() 此格式将每个声道的数据分别存储在不同的缓冲区中，例如：

L1, L2, L3, ... (Left Channel)
R1, R2, R3, ... (Right Channel)

每个通道的数据都存储在各个独立的缓冲区中。

API 设计⻛格

ESP-Audio-Effects 采用统一、简洁的 API ⻛格，接口清晰直观，开发者可通过以下函数快速实现音频处理：

类别	函数名	描述
初始化	esp_ae_xxx_open()	创建音频处理句柄
交错格式音频处理	esp_ae_xxx_process()	处理交错格式的音频数据
非交错格式音频处理	esp_ae_xxx_deintlv_process()	处理非交错格式的音频数据
设置参数	esp_ae_xxx_set_xxx()	设置组件的具体参数
获取参数	esp_ae_xxx_get_xxx()	获取组件当前参数值
释放资源	esp_ae_xxx_close()	关闭组件并释放资源

GMF 案例：音频效果在 GMF 中的使用示例

ESP-Audio-Effects 的每项功能均已作为 gmf-audio 元素集成进 ESP-GMF（通用多媒体框架）中。通过在 GMF 的流水线中组合这些音频效果元素，开发者可灵活构建所需的音频处理流程。

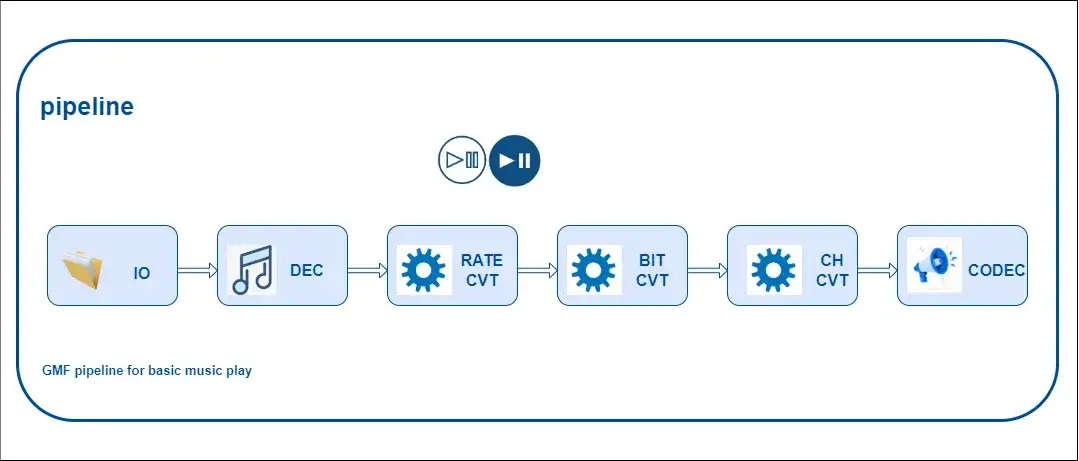

下图展示了一个简单的 GMF 流水线示意图：



这里是一个在 GMF 中调用 ESP-Audio-Effects 的基础示例，供开发者参考和拓展。

总结

ESP-Audio-Effects v1.0.0 是一款功能全面、易于集成的音频处理库。它集成了自动增益控制、均衡器、采样率转换多种音频处理能力，为开发者提供了更多音频效果调控的空间。通过与 ESP-GMF 的无缝集成，开发者可以快速构建适用于各种应用场景的音频流水线。

如需了解更多信息，欢迎访问我们的 GitHub 仓库并随时联系我们，共同探索音 频处理的更多可能！
