启动安全，智能恢复：加速 ESP32 设备启动

在实时物联网应用（如智能照明）中，启动过程中的快速、安全状态恢复至关重要。本文将探讨如何通过在 ESP-IDF Bootloader 阶段直接恢复设备状态，减少启动延迟，加快设备恢复速度。

在物联网产品开发中，一个关键挑战是如何在设备重启或断电重启后，实现快速且可靠的状态恢复。对于照明控制等应用场景，用户往往期望设备在上电瞬间就能恢复运行。

本文将分析 ESP-IDF 的启动流程，并介绍一种在 Bootloader 阶段恢复设备状态的优化策略，使设备在应用程序加载前即可进入工作状态，从而显著缩短响应时间。

ESP-IDF 启动流程概览

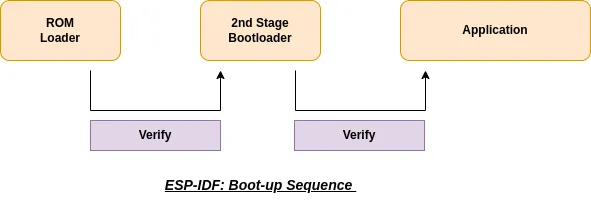

启动顺序

ESP-IDF 的启动过程包含多个阶段，以确保启动的安全性与可靠性：

1. 一级 Bootloader (ROM Bootloader)

• 初始化基础组件，并以基础读取模式从 Flash 中加载二级 Bootloader。
• 执行 Bootloader 镜像的 SHA-256 哈希校验；如果开启了 Secure Boot，还会进行数字签名验证（如 RSA 或 ECDSA）。

2. 二级 Bootloader

• 存储在 flash 中，并执行更高级的任务，例如时钟和外设初始化（如 flash 四线模式配置）。
• 使用 SHA-256 校验应用镜像完整性；若开启 Secure Boot，还需进行加密签名验证。

3. 应用程序执行

• 验证通过后，将控制权移交给应用程序镜像。

该流程可确保系统的完整性与安全性，但随着应用镜像体积增大，启动延迟也随之增加。

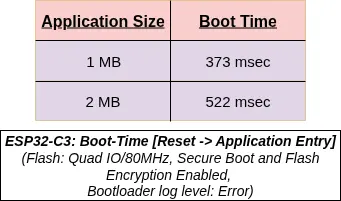

启动完整性校验对启动时间的影响

在二级 Bootloader 和应用镜像加载过程中，都会进行完整性校验。若开启 Secure Boot，还需执行非对称加密的数字签名验证。

在所有启动耗时环节中，从外部 SPI Flash 读取并验证镜像是最耗时的部分。由于 Bootloader 较小，其校验速度较快；但应用镜像较大时，验证耗时会显著增加，并且与镜像大小成正比。

尽管 Secure Boot 和 Flash Encryption 等安全特性会带来一定开销，但应用程序镜像的大小对整体启动时间的影响最大。

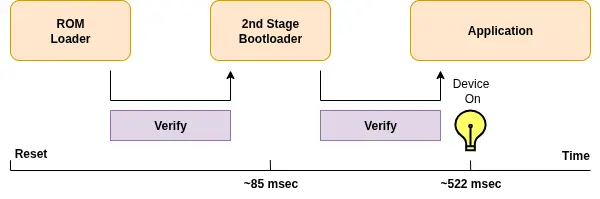

例如，在 2MB 应用镜像下，默认状态恢复耗时可能如下：

• 默认恢复耗时：较长（受镜像校验影响）

ESP-IDF 提供了部分配置项（仅在未启用 Secure Boot 时可用）来跳过应用镜像完整性校验，例如：

• CONFIG_BOOTLOADER_SKIP_VALIDATE_ALWAYS
• CONFIG_BOOTLOADER_SKIP_VALIDATE_ON_POWER_ON

跳过校验可缩短启动时间，但在量产产品中并不推荐，因为这可能掩盖 Flash 损坏风险，并导致执行被篡改或损坏的固件。为了安全与可靠性，应尽量保留完整性检查。

另一种更安全的加速方法是——将设备状态恢复逻辑放到 Bootloader 中执行。

利用 Bootloader 加快状态恢复

在 IoT 应用中，速度不仅影响性能，还影响用户感知。
想象一下：你走进房间，按下开关，如果智能灯光延迟了半秒才亮起，即使延迟很短，也会破坏“即时响应”的体验。

解决方法是——在 Bootloader 阶段恢复设备状态，而不是等待应用镜像完全加载。这能在不牺牲安全性和可靠性的前提下，让设备几乎即时响应。

Bootloader 状态恢复通常包括：

• 在 Bootloader 中添加与外设交互的设备驱动代码
• 从（加密的）Flash 存储中读取设备状态

Bootloader 中的设备驱动

ESP-IDF 提供了 HAL API（无需基于 OS），可在 Bootloader 阶段与 I2C、SPI、RMT 等外设交互，例如恢复 LED 亮度、刷新显示状态等。

注意：HAL API 在不同 ESP-IDF 版本之间并非稳定接口，但可作为开发参考。

由于 Bootloader 代码不可在线升级，驱动逻辑必须简洁、可靠、经过充分测试。

部分新芯片（如 ESP32-C5）支持安全的 Bootloader 在线更新，可用于修复或优化 Bootloader 代码，但并非所有 ESP32 系列都支持此功能。

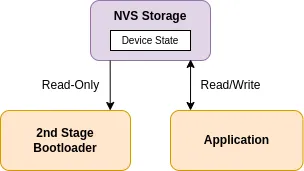

从 NVS 读取设备状态

NVS（非易失性存储）是 ESP-IDF 中基于日志的文件系统，具备 Flash 均衡擦写特性，非常适合存储设备运行时频繁变化的状态数据。

ESP-IDF 现已支持在二级 Bootloader 中使用轻量级只读 NVS 实现，这意味着可以在 Bootloader 阶段直接读取配置或运行状态数据。

Bootloader 读取 NVS 的实现要点：

• 通过 bootloader_hooks 实现 Bootloader 自定义逻辑（详见 Custom Bootloader 指南）
• 官方 NVS Bootloader 示例提供了完整参考代码

支持加密 NVS

Bootloader 现可读取加密的 NVS 分区。

• 对于支持 AES 硬件加速的芯片，可直接执行 XTS-AES 解密
• 对于不支持硬件加速（如 ESP32-C2）的芯片，则由 ROM 中的 mbedTLS 实现完成解密

Bootloader 大小限制

当启用 Secure Boot v2 时，不同芯片的 Bootloader 总体积限制详见官方 Bootloader Size 指南。

轻量级只读 NVS（含解密支持）额外占用空间经过优化，通常不超过 5 KB。
如果添加额外的驱动代码，需要确保最终 Bootloader 尺寸不超过目标芯片允许的最大值。

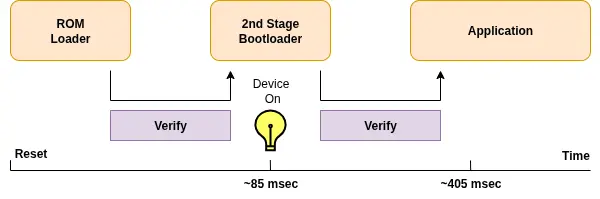

实际案例与测试结果

我们构建了一个演示应用来验证 Bootloader NVS 恢复方法，并模拟智能照明产品在 Bootloader 阶段恢复上次状态。你可以在这里找到源码：更快速的设备状态恢复。

结果显示，在应用镜像加载和验证前恢复设备状态，启动延迟显著缩短，且镜像越大，优化效果越明显。

总结

缩短设备启动时间的常见方法包括：

• 减小应用镜像体积
• 跳过部分完整性校验（但这会降低安全性与可靠性）

更稳健的方案是——将设备状态恢复逻辑提前到 Bootloader 阶段，在保留全部安全与完整性检查的前提下，实现更快的启动响应。

这种方法兼顾了启动速度与系统安全性，是 IoT 产品提升用户体验的有效途径。
