博通Broadcom SDK源码学习与开发8——内存与参数管理

本文档详细介绍了博通Broadcom SDK中内存管理的源码分析，包括内存分配方法、数据结构和初始化流程，并提及相关CLI命令。同时，阐述了参数管理的Flash分区、源码文件、CLI命令操作，强调了动态和永久参数存储的重要性。

声明：原创作品，严禁用于商业目的。本系列文章将全面剖析以Bcm33xxx芯片开发Cablemodem产品的SDK源码为例，从编译系统到各个功能模块进行分析与探讨。

文章目录

0.写在前篇
1. 内存管理
2. 参数管理
3. 参数配置管理

0.写在前篇

1. 内存管理

1.1 源码介绍

源文件路径： REV/rbb_cm_src/Bfc/BcmHeapManager/
主要功能：REV/rbb_cm_src/Bfc/BcmHeapManager/BcmHeapManager.c 重新实现了malloc/free/realloc，区别于ecos系统。
更多技术细节可以参考博文：支持Linux系统

1.2 基本方法

动态不定长内存分配
使用双向链表管理内存节点.一个为空闲内存链表，一个为已分配内存链表。
主要数据结构和变量

内存节点
typedef struct _BcmMemoryNode
{
    struct _BcmMemoryNode *pNextNode;
    struct _BcmMemoryNode *pPreviousNode;

    uint32 memorySizeBytes; //head len + actual len

#if (BCM_HEAP_BOUNDS_CHECK)//默认关闭
    uint32 requestedSizeBytes; //actual len
#endif

#if (BCM_HEAP_THREAD_TRACKING)//默认关闭
    /// This is the id of the thread that allocated or freed the block of memory.
    /// When a node is freed and then merged with other nodes, this information
    /// is lost.
    unsigned long threadId;
#endif

#if ( BCM_HEAP_MEMORY_LEAK_DEBUG ) //默认关闭
    uint32 allocateTime;
    #if ( BCM_HEAP_MEMORY_LEAK_CALLSTACK_SIZE )
    void* callstack[BCM_HEAP_MEMORY_LEAK_CALLSTACK_SIZE];
    #endif
#endif
} BcmMemoryNode;

//内存块
/// PR9188 - Used to keep track of memory regions controlled by the heap
/// manager.  There will always be at least 1 region when BcmHeapInitialize()
/// is called, and calling BcmHeapAddMemory() will add more regions.
typedef struct
{
    /// The starting address of the region.
    void *pRegionStart;

    /// The ending address of the region.
    void *pRegionEnd;

    /// The ending address of the region, backed up by the size of a memory
    /// node.
    void *pRegionEndWithOverhead;

    /// The size of the region, in bytes.
    unsigned int regionSize;
} MemoryRegion;

主要全局变量如下：

static MemoryRegion gMemoryRegions[kMaxMemoryRegions] = {{0}};
static unsigned int gMemoryRegionIndex = 0;
// This is the head of the list of available memory.
static BcmMemoryNode *pgFreeMemory = NULL;
// This is the head of the list of allocated memory.
static BcmMemoryNode *pgAllocatedMemory = NULL;

1.3 内存初始化流程

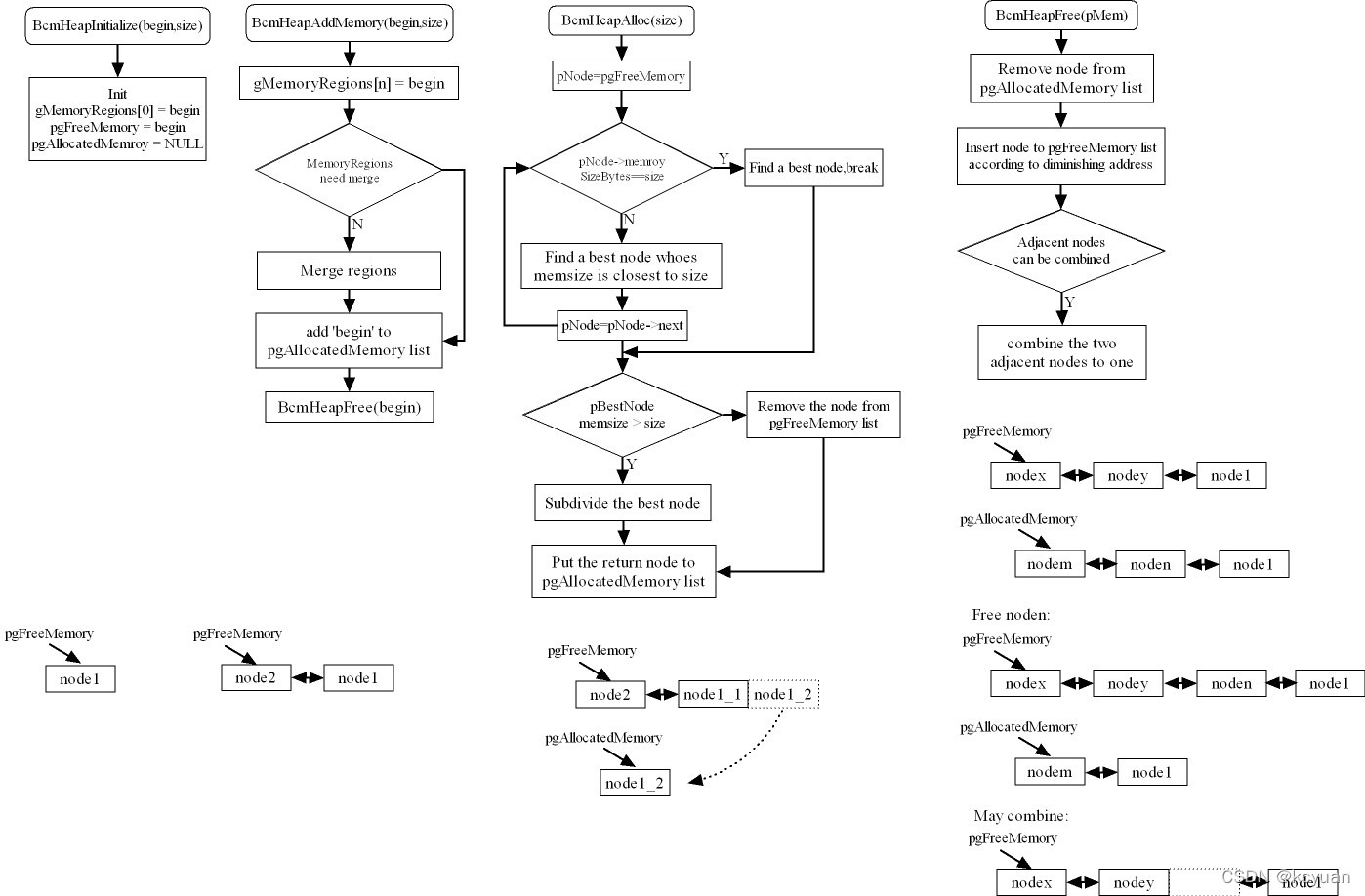

内存操作

1.4 相关CLI命令

提供了一些Cmd可用于调试：

CM>HeapManager
bcheck          bcheck_crash    bcheck_enable   last_error      maxAlloc
memShow         options         stats           threadUsage     time
trace           walk            walk_alloc      walk_alloc_time

bcheck     #检查内存是否有错误，内存节点指针/大小...的合法性
last_error #显示management的错误号
maxAlloc   #显示最大可用内存节点大小
memShow    #显示内存总大小/可用/已用大小情况
options    #显示目前打开的Management调试选项
stats      #内存的一些信息，区块大小/节点个数...
threadUsage#查看所有thread的内存使用情况
time       #查看系统时间，walk_alloc_time时有用
trace      #追踪指定thread的内存使用过程
walk       #查看当前可用内存节点
walk_alloc #walk_alloc taskid,查看指定thread的内存使用情况
walk_alloc_time #walk_alloc_time tastid starttime endtime <callstack>,查看指定thread的在starttime~endtime时间内的内存使用情况，并可查看其callstack

2. 参数管理

在flash上有“permanent"和"dynamic"2块用于存储参数的区块。2块区域有相同的参数格式，但顾名思义，dynamic区块用于存储系统运行过程中的参数，而permanent区块即起到NVRAM的作用，同于保存出厂配置参数，Vendor/MAC/WiFi参数等。
可以参考文档： AN-V2 Software Non-Volatile Settings for DOCSIS Applications

2.1 Flash分区

 REV/rbb_cm_src/Bfc/Target/FlashDriver/FlashDeviceDriver.h
　typedef enum
　{
  　kBootloaderRegion = 0,
  　kImage1Region,
  　kImage2Region,
　　kImage3Region,
　　kImageLinuxAppsRegion,
　　kPermanentNonVolRegion,
　　kDhtmlRegion,
　　kDynamicNonVolRegion,
　　kNumberOfFlashRegions
　
　} FlashRegion;

2.2 源码文件

NonVolDevice.cpp
NonVolSettings.cpp
NonVolDeviceDriverBridge.cpp
NonVolDeviceDriver.c

2.3 相关CLI命令操作

（1）现有参数的get/set已在console中提供了命令查看已实现的参数group：

CM> cd non-vol
CM/NonVol> ?
[802.11] [802.11Srom] [avs] [bfcApp] [bpi] [cm_aux_sw] [docsis] [docsis30]
[ds-cal] [eRouter] [emtaConfig] [emtaConfigVoice] [emtaSecurity] [emtaSnmp]
[event_log] [factory] [halif] [ipsec] [propane] [snmp_cm] [system_event_log]
[us-cal] [userif] [vendor]

（2）查看其中halif的参数

CM/NonVol> cd halif
CM/NonVol/> ？
3420_optimized_map              DS_AGI          DS_AGT          STABW1
STABW2          STAGI           STAGT           STATHR          STPGA1
bcmalloc        bcmalloc_numSizes               board_rev
bt_master_enable                chan_plan_annex_b               clear_device
cm_1024qam      cm_20_clipping  cm_45           cm_45i          cm_aboard_v2
cm_aboard_v3    cm_adv_map_runahead             cm_amp          cm_annex
cm_cboard       cm_clc          cm_diplexer     cm_ds_ref_freq  cm_iboard_v1a
cm_iboard_v1b   cm_phy_ref_freq cm_sboard       cm_tuner
cm_upstream_priority_queue_support              cm_us_ref_freq
cm_us_sample_freq               cm_wideband_tuner               defaults
del_extra_data  eth_auto_power_down             eth_auto_power_down_enable
eth_auto_power_down_sleep_timer eth_auto_power_down_wakeup_timer
eth_autoneg     eth_duplex_full eth_reject_cam  eth_speed       fap_bypass
{flush_unrecognized}            fpm_token_depletion_wdog_enable high_output_pa
hpna_message_level              interfaces      local_bt_mac_address
mac_address     manufactured    num_enabled_tuners
power_save_enable               read            recover_space
remote_bt_mac_address           scdma_code_matrix               shack_tries
show            spreader_scale  stats           tftp_read       tftp_write
usb_device_id   usb_mac_address usb_rndis       usb_vendor_id   wdog_enable
wdog_timeout    write           zone

（3）查看和修改IP Stack5的mac

CM/NonVol/HalIf NonVol> mac_address 5

MAC address for IP stack 5 is 00:10:18:de:ad:05

CM/NonVol/HalIf NonVol> mac_address 5 00:10:18:de:ad:23

NOTE:  You must write the settings and reboot for the change to take effect!

CM/NonVol/HalIf NonVol> write perm ###修改后需保存至permanent，否则不会保存到flash

2.4 注意

如果"NVRAM"中没有配置或者获取配置失败，系统无法启动
BfcSystem.cpp文件：

   if(ReadNonVolSection()==false){...}

HalIf MAC factory setting
使用REV/rbb_cm_src/Bfc/Custom/BfcNonVolDefaults.h中的default

3. 参数配置管理

1）reset操作：
dynamic数据恢复默认设置：web操作 Status->Security 页面 ”Restore Factory Defaults“ 选中 “Yes” 后按"Apply"按钮。
form处理过程：
VendorCgiHelper.cpp 中的 ProcessCgiRequest 调用各BcmNonVolSettings子类的ResetDefaults，将内存中的值恢复为默认值，然后再写到flash
2）Save 操作
备份dynamic数据： web操作 Basic->Backup 页面按"Backup"按钮后 GET /GatewaySettings.bin文件。
form处理过程：
调用HttpRgExportConfigFormHandler.cpp MyHtml() 生成GatewaySettings.bin文件
GatewaySettings.bin文件格式: MD5value + Header + MIB Groups

16 bytes MD5value: header和MIB Groups数据的MD5码
Header: header string + major version + minor version + export setting size
header string/ major version/minor version 使用宏定义 “6u9e9ewf0jt9y85w690je4669jye4d-056t9p48jp4ee6u9ee659jy9e-54e4j6r0j069k-056” “1” “2”
4 bytes export settings size, 包含header和MIB Groups长度

MIB Groups
Group: 2 bytes groupLength + 4 bytes Magic Number + major version + minor version + {App settings data…}
Magic Number: This is an id (magic number) that is unique to the application. It lets the app determine whether or not the non-vol settings were written by this application or a different one. This is necessary because the CRC may check out correctly, and the version number may seem reasonable, but the structure of the settings may not match this app, e.g. the SNMP group uses the ASCII hex representation of “snmp”, which is 0x736e6d70.
3）Restore 操作
dynamic数据使用Config设置：web操作 Basic->Backup 页面 "Browse…"选择config文件后, 后按"Restore"按钮
form处理过程：
HttpFormHandlerRgBackup.cpp ProcessForm 分析数据：
（1）check MD5value and Header
（2）处理MIB Groups数据，通过Group Magic Number 找到对应 NonVolsetting, 使用 NonVolsetting 的 ResetDefaults，再调用 ReadFromImpl 读取settings data
（3）循环处理完所有Groups后， write to flash and reboot。
