TR069协议与商业应用4——TR069服务器测试工具

声明：原创作品，严禁用于商业目的。 如有任何技术问题，欢迎和我交流：19826269205（微信同号）。

课堂链接
免费视频部分

1. openACS

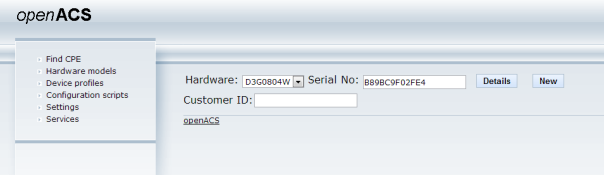

Openacs是一个早期用Java编写的开源的ACS服务器，该项目于2007-09-06 由Audrius Valunas发起，经过四年的开发，Openacs已经拥有了非常完善的功能，不仅仅可以作为CPE开发的辅助测试工具，而且完全可以胜任对一定数量的CPE进行远程管理。Openacs采用B/S模式，可以通过浏览器访问ACS服务器，对CPE的远程管理可以通过编写Java script来灵活实现。因官网不再开源和维护，所以软件的功能相对比较简单和易用。具体openACS介绍和安装可以参考文章：openACS安装和测试

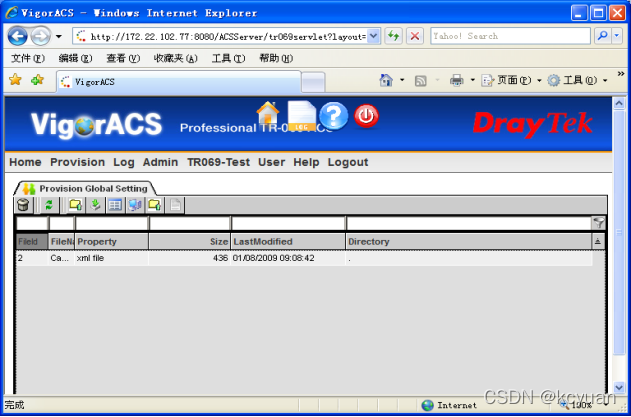

2. VigorACS

这个软件是由国外i-LAN Technology Pty Ltd公司出品的，该软件可以说是openacs的集成，只需要一个安装包就可以完成部署。相比于openacs，拥有更多的模板和可视化图形界面，起初是免费提供使用，随着后来CPE端业务需求和TR069协议规范的发展，该软件也不再免费。现提供已经安装好VigorACS软件的VMware虚拟机的镜像下载地址：
链接：https://pan.baidu.com/s/12vkZzL0UpqcmR84GjFx_lg 提取码：wkvs
如果需要此款软件或者有任何技术问题，可以私信我。

3. XACS

3.1 概述

XACS是由个人组织完成的一款适合于中小企业管理设备CPE的软件，使用JAVA语言编写，提供WEB可视化管理界面。下载地址：
链接：https://pan.baidu.com/s/1LmuC6XrQAogeNTmxKnoi5g 提取码：idn8

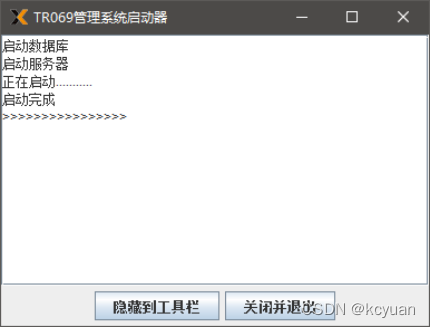

解压文件后，进入软件根目录xacsPlus下，执行start.bat, 即可启动系统，如果所示：

启动后，可以将启动窗口隐藏到工具栏，在工具栏中双击图标，可以还原窗口； 如果要退出系统，点击并闭并退出按钮。

3.2. 设备接入

目前TR069管理系统（XACS）参考电信ACS的管理要求，参数上兼容电信光猫的默认参数。也适用标准TR069协议实现。
接入ACS路径设置为 ：http://acsip:port/path
acsip - 为运行ACS的服务器IP地址
port - 为在系统设置下面运行配置中配置的ACS服务端口，默认启用端口为9090（同时支持80端口），也可以是用户设置的其它端口
path - 可以为任何路径。当前系统支持任意上报路径接入。
在光猫上面只需要配置上报路径，CPE连接参数，ACS认证参数使用默认即可。

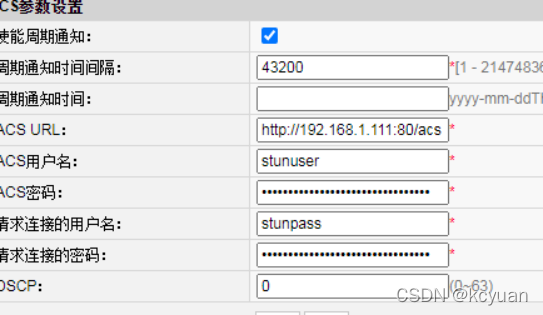

可以参考如下图：

3.3 管理端登录

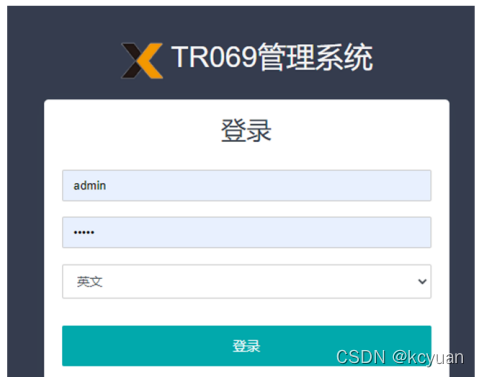

TR069管理系统WEB界面默认访问路径为http://acsip ，系统默认访问端口80。

默认用户名为admin, 默认密码为admin。

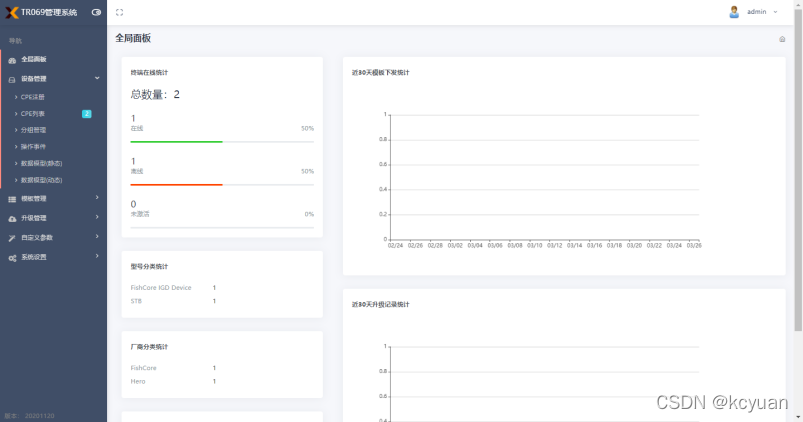

登录后，展示的是全局面板。全局面板呈现内容有终端在线统计，型号分类统计，厂商分类统计，近一个月模板下发数量等，可以全面监控和管理CPE侧设备。

另外，云端登录的网址是：xacs云端登录， 默认用户名为admin, 默认密码为admin。可以根据stun配置测试CPE的TR111协议是否支持。

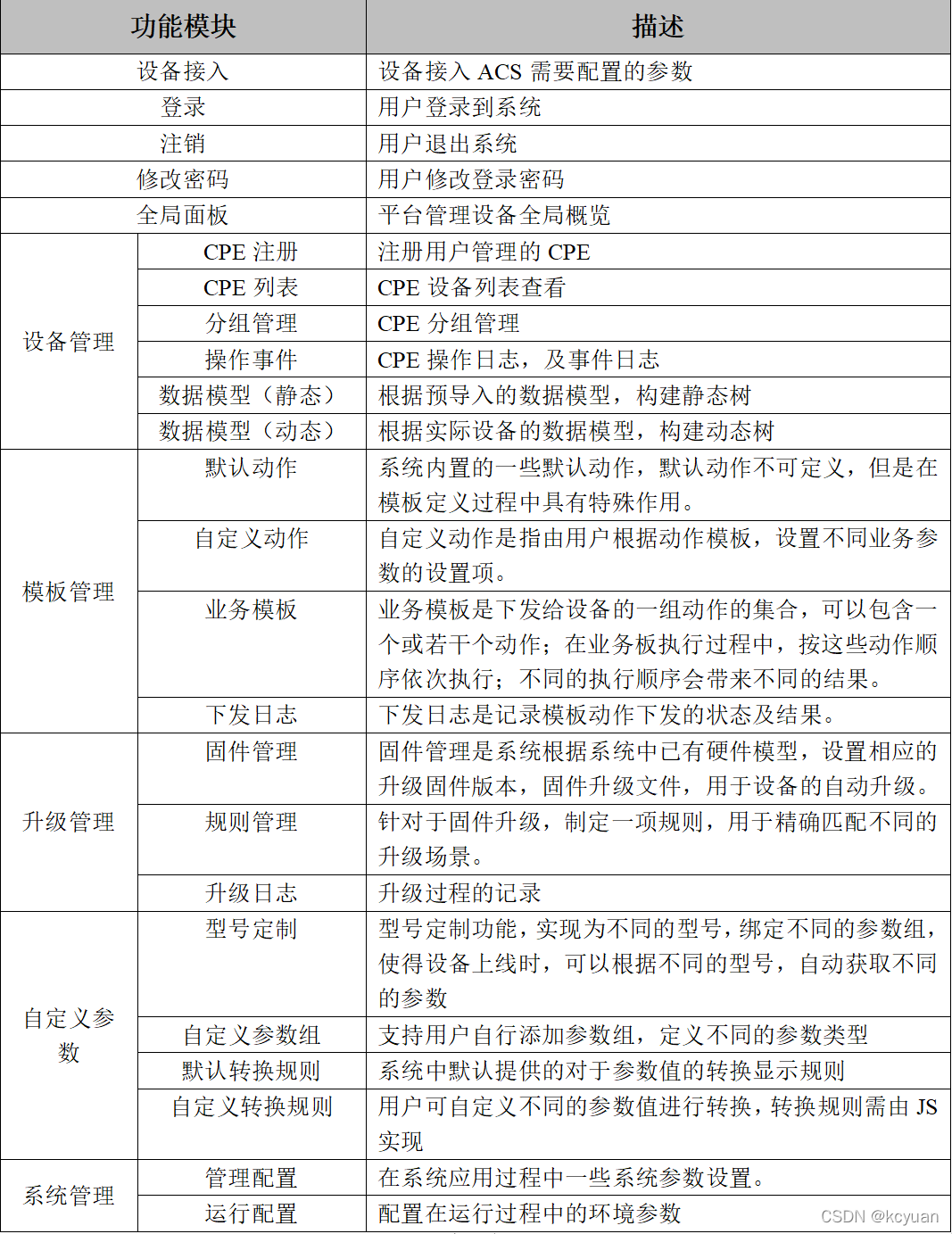

3.4 更多功能

4. 华为ITMS软件

4.1 TMS1000 简介

TMS1000 综合终端管理系统（以下简称 TMS1000）是一个基于 TR069 协议的终端管 理系统。主要用于终端组件，如家庭网关的远程配置、升级、诊断和管理。TMS1000 采用 CWMP（CPE WAN Management Protocol）协议与终端交互，可实现终 端库存管理、系统管理、域用户管理、业务管理、报表管理、远程故障诊断和终端搜 索等功能。TMS1000 基于华为公司统一的 iMap 网管平台技术，可运行于 Windows Server 2008 R2，数据库支持 Microsoft SQL Server 2008 R2，支持分布式和群集安装部署，可将终端按部门分组分域管理。具有安全性高、可靠性好、性能强大，并可大规模管理终端等特点。
另外，华为itms平台和联创平台、中兴平台等ACS软件管理基本上是与运营商合作，所以一般小型企业或者公司很难购买得起这些商用平台，但是参与运营商的招标测试，又不得不受限于这些平台的工单业务测试，才能投标。而华为ITMS是目前功能覆盖最广，使用最广泛的网管平台。

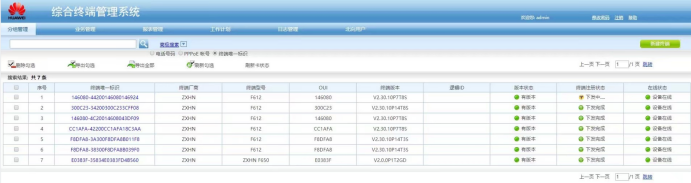

ITMS的人机界面包括client客户端和WEB客户端。client客户端完成库存管理、系统管理、域/用户管理、告警管理、系统监控、文件管理等功能。WEB客户端完成终端管理、业务管理、工作计划、报表管理、日志管理等功能。

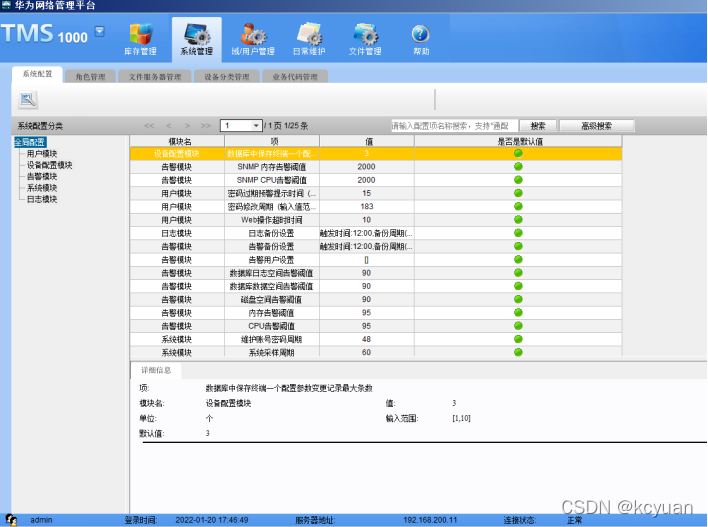

Client客户端登录界面如下：

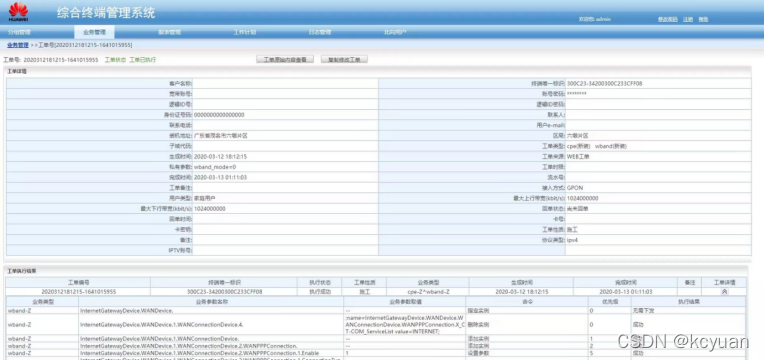

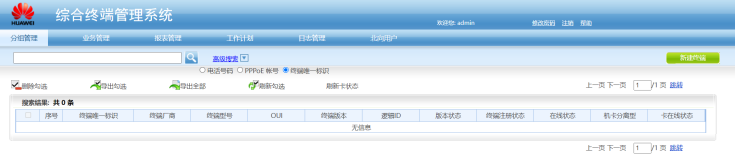

WEB客户端登录界面如下：

4.2 TMS1000 系统组件

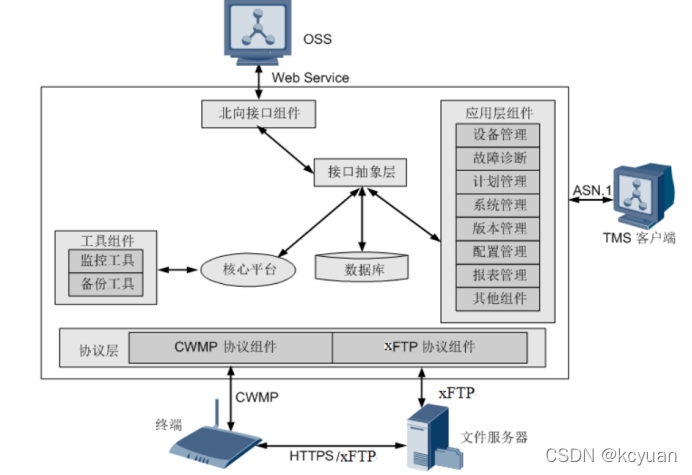

如下图是华为公司的iManager TMS1000软件结构：

4.3 TMS1000 应用案例

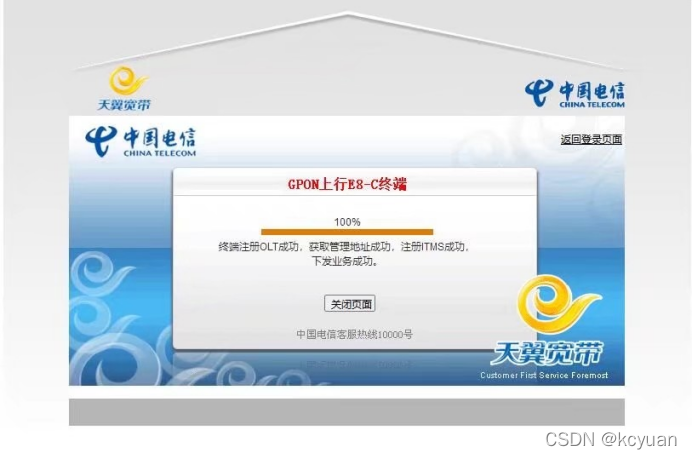

下图是某市旅游酒店使用光猫设备连接ITMS，进行业务管理的应用。
