项目场景：

`使用DSP28系列开发功能

问题描述

将程序修改为在flash中运行后发现程序运行频率与在仿真器中运行的CPU执行频率不同，程序运行异常！

原因分析：

修改为F28335.cmd文件后没有在主函数中增加如下代码来确保在flash中运行

MemCopy(&RamfuncsLoadStart, &RamfuncsLoadEnd, &RamfuncsRunStart);
MemCopy(&Ramfuncs1LoadStart, &Ramfuncs1LoadEnd, &Ramfuncs1RunStart);
MemCopy(&Ramfuncs2LoadStart, &Ramfuncs2LoadEnd, &Ramfuncs2RunStart);
InitFlash();

导致delay函数无法运行，之前调试时运行到delay函数就卡死，在无仿真器时，导致了dsp外围电路上电竞争冒险，使外围电路工作不稳定，才出现了执行定时器频率运行异常的问题，而使用仿真器运行时，dsp的外围电路运行一般是稳定的，因此运行也是正常的。

解决方法：

将上述代码加入主函数中。
完成将程序调整至flash中离线运行的步骤如下：

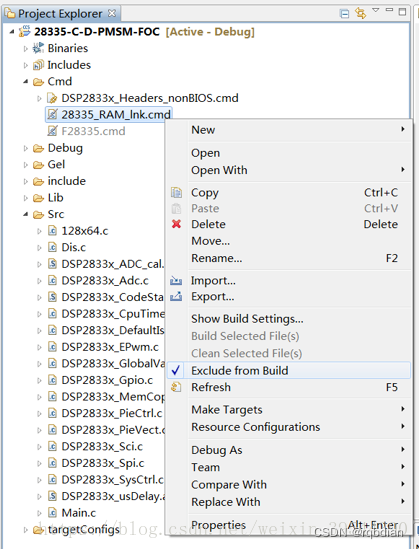

屏蔽28335_RAM_lbk.cmd
增加F28335.cmd，若程序里没有可以去TI例程中寻找
增加DSP2833x_MemCopy.c文件，若程序里没有可以去TI例程中寻找
相关头文件
DSP2833x_GlobalPrototypes.h
DSP2833x_Examples.h
……
在主函数中增加如下函数

MemCopy(&RamfuncsLoadStart, &RamfuncsLoadEnd, &RamfuncsRunStart);		//DSP2833x_MemCopy.c
MemCopy(&Ramfuncs1LoadStart, &Ramfuncs1LoadEnd, &Ramfuncs1RunStart);
MemCopy(&Ramfuncs2LoadStart, &Ramfuncs2LoadEnd, &Ramfuncs2RunStart);
InitFlash();	//DSP2833x_SysCtrl.c

如上操作后build后运行debug后去掉仿真器可测试程序运行是否正常！！！
