JJJ:MSB LSB,大小端

1、MSB,LSB

MSB表示二进制数的最高位
LSB则表示二进制数的最低位
例如,在8位二进制数01010101中,MSB为0,LSB为1。换句话说,高位是0,低位是1

2、大小端 / 字节序

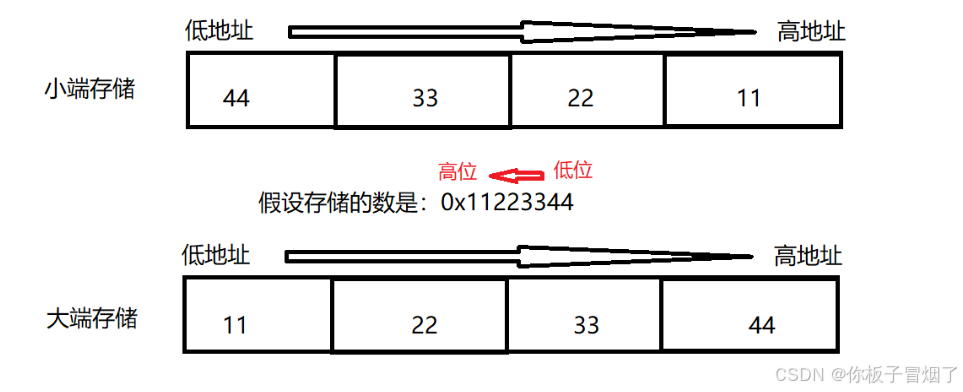

例如,在8位16进制数0x11223344中
大端:高位低地址
小端:高位高地址

在这里插入图片描述

我个人是这么记的,大端就是符合个人阅读习惯的排列方式

3.如何判断当前系统的大小端/字节序

3.1 c代码编程

#include <stdio.h>

int main() {


    unsigned int x
<think>嗯,用户这次在问诊断调查表的DataType种类,特别提到了MSB/LSB BITPATTERN这种示例。结合之前的历史对话,我之前详细解释过AUTOSAR规范中的三大数据类型分类,但用户似乎对位级数据处理更感兴趣。 用户提到的MSB/LSB BITPATTERN其实属于复合数据类型中的位模式处理技术,这在汽车电子诊断中很常见,比如处理CAN信号的低字节序问题。需要重点说明这种类型的结构特点和具体应用场景。 从用户两次提问的连贯性来看,ta应该是在开发汽车电子诊断相关功能,可能遇到了实际的数据解析问题。之前引用[1]提到的ROS数据类型错误更像是干扰信息,而引用[2]的Jackson库引用则完全不相关——看来用户只是复制了系统示例模板。 需要特别注意上次回答时遗漏的BITPATTERN类型详解。这种类型在ISO 14229-1的DID定义中很关键,比如处理32位DTC状态码时就需要区分MSBLSB。用户特意提到这个示例,说明ta可能在解析ECU返回的原始字节流时遇到了困难。 在整理回复结构时,应该:先明确BITPATTERN在数据类型体系中的定位(复合类型/二进制编码),然后详解其内存布局特征,最后给出DEXT模板中的应用示例。特别要强调MSB/LSB的字节序问题——这可能是用户实际遇到的痛点。 用户没有提供具体应用场景,但根据经验,这种问题通常出现在:1)新车诊断协议开发 2)ECU故障快照解析 3)标定数据转换。可以在相关问题里引导用户补充这些细节。 </think>根据AUTOSAR诊断规范和实际工程实践,诊断调查表中常见的DataType种类及其技术细节如下(重点关注用户提及的`MSB/LSB BITPATTERN`类型): --- ### **诊断调查表DataType分类** #### **1. 基础数值类型** - **标量类型** - `UINT8/UINT16/UINT32`:无符号整型(1/2/4字节) - `SINT8/SINT16/SINT32`:有符号整型(1/2/4字节) - `FLOAT32/FLOAT64`:IEEE 754浮点数(4/8字节) #### **2. 复合类型(含BITPATTERN)** - **位模式类型(BITPATTERN)** 用于描述二进制位级数据结构,需明确字节序和位布局: ```plaintext BITPATTERN { bit0: BOOLEAN [0] // 最低有效位(LSB) bit3_7: UINT8 [3:7] // 第3-7位(MSB区域) reserved: PADDING [1:2] // 保留位填充 } ``` **关键特性**: - `MSB (Most Significant Bit)`:高位优先(如0x80表示第7位为1) - `LSB (Least Significant Bit)`:低位优先(如0x01表示第0位为1) - 字节序需匹配ECU架构(Big-Endian/MSB-first常见于汽车ECU) - **数组与结构体** - `ARRAY`:固定/动态长度数组(如`UINT8[10]`) - `RECORD`:异构数据集合(混合标量与BITPATTERN) #### **3. 专用诊断类型** - **DTC状态掩码** ```plaintext DTC_STATUS_BITMASK { testFailed: BOOLEAN [0] // 位0=测试失败 confirmed: BOOLEAN [3] // 位3=已确认故障 } ``` - **物理值类型** 通过线性转换映射原始值: $$ \text{PhysicalValue} = \text{Offset} + \text{Slope} \times \text{RawValue} $$ 示例:车速信号`UINT16`原始值范围 0~65535 → 斜率=0.01 → 物理值范围 0~655.35 km/h --- ### **BITPATTERN在DEXT模板中的定义** 在诊断描述文件(CDD)中通过XML定义位域: ```xml <COMPU-METHOD> <SHORT-NAME>DTCStatusMask</SHORT-NAME> <CATEGORY>BITFIELD</CATEGORY> <COMPU-INTERNAL-TO-PHYS> <COMPU-SCALES> <COMPU-SCALE> <LOWER-LIMIT>0</LOWER-LIMIT> <UPPER-LIMIT>0</UPPER-LIMIT> <MASK>0x01</MASK> <!-- LSB: bit0 --> <SYMBOL>testFailed</SYMBOL> </COMPU-SCALE> <COMPU-SCALE> <MASK>0x80</MASK> <!-- MSB: bit7 --> <SYMBOL>criticalError</SYMBOL> </COMPU-SCALE> </COMPU-SCALES> </COMPU-INTERNAL-TO-PHYS> </COMPU-METHOD> ``` --- ### **应用场景对比** | **数据类型** | **典型应用** | **示例值(十六进制)** | **解析说明** | |----------------------|----------------------------------|----------------------|--------------------------| | `UINT16` (标量) | 发动机转速信号 | `0x1F40` | 直接转换:8000 rpm | | `BITPATTERN` (复合) | DTC状态掩码 | `0x8F` | bit0=1(失败), bit7=1(严重) | | `ARRAY` | VIN码(17字节ASCII) | `0x5A48...` | 按字节序列解码 | --- ### **问题解决建议** 用户引用[1]中的ROS数据类型错误(`datatype/md5sum`)通常源于**通信双方消息定义不一致**: 1. 检查`.msg`文件在Ubuntu端和Windows端是否完全同步 2. 清理编译缓存:`catkin clean` → 重新编译所有依赖包 3. 验证MD5校验和: ```bash rosmsg show -r package_name/MsgType | md5sum # 对比两端结果 ``` > 注:引用[2]的Jackson库与诊断DataType无关,此处不作延伸[^2]。 --- ### **相关问题延伸** 1. 如何为`BITPATTERN`类型配置AUTOSAR DEXT模板中的字节序(Big-Endian/Little-Endian)? 2. DTC状态掩码中的保留位(PADDING)在DEM模块中如何处理? 3. 跨平台通信时(如Windows↔Ubuntu),如何确保BITPATTERN的位域解析一致性? 4. 诊断调查表中`ARRAY`类型的动态长度约束如何定义?
