139 IIC驱动实验:读取mpu6050数据

STM32驱动_MPU6050 文章目录MPU6050.cMPU6050.hmyiic.cmyiic.hmain.c MPU6050.c   MPU6050.c如下: #include "myiic.h" #include "MPU6050.h" #include "delay.h" static void Single_WriteI2C ( uchar REG_Address, uchar REG_data ) { IIC_Start(); IIC_Send_Byte ( SlaveAddress ); IIC 阅读详情

一、MPU6050

空间运动传感器芯片
此芯片固定在运动物体上,可以根据芯片返回的数据确定运动物体的姿态。

主要包括6个数据:(三轴就是x,y,z)

  • 3轴加速度
  • 3轴角速度

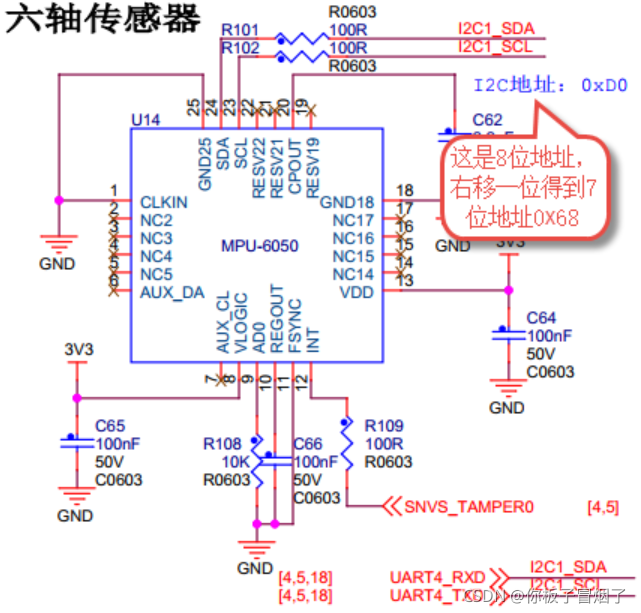

二、硬件原理图

在这里插入图片描述

三、设备树节点

1、iomuxc子节点

设备树文件中添加新的引脚组

pinctrl_i2c1: i2c1grp {
				// 添加i2c控制器的两个引脚,对应的pin复用为i2c1控制器的相关引脚
        		fsl,pins = <
        			MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0
        			MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0
        		>;
        	};

2、i2c1子节点

&i2c1
{
	// 设置i2c1控制器的时钟频率,100k
	clock-frequency = <100000>;
	// 声明设备节点所使用的的引脚状态(pinctrl-0),使用pinctrl_i2c1引脚组
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_i2c1>;
	status = "okay";
	// i2c1节点下的每个子节点,在kernel加载时都会被解析成一个i2c_client结构体
	i2c_mpu6050@68
	{
		compatible = "fire,i2c_mpu6050";
		// 会被转换成i2c设备地址
	    reg = <0x68>;
	    status = "okay";
	 };
};

四、例程

1、驱动代码:test.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>
#include <linux/i2c.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <asm/mach/map.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <asm/io.h>
#include <linux/device.h>

#include <linux/platform_device.h>

#define SMPLRT_DIV                                     0x19
#define CONFIG                                      		 0x1A
#define GYRO_CONFIG                                 0x1B
#define ACCEL_CONFIG                                0x1C
#define ACCEL_XOUT_H                               0x3B
#define ACCEL_XOUT_L                                0x3C
#define ACCEL_YOUT_H                               0x3D
#define ACCEL_YOUT_L                                0x3E
#define ACCEL_ZOUT_H                               0x3F
#define ACCEL_ZOUT_L                                0x40
#define TEMP_OUT_H                                    0x41
#define TEMP_OUT_L                                    0x42
#define GYRO_XOUT_H                                 0x43
#define GYRO_XOUT_L                                  0x44
#define GYRO_YOUT_H                                 0x45
#define GYRO_YOUT_L                                  0x46
#define GYRO_ZOUT_H                                 0x47
#define GYRO_ZOUT_L                                  0x48
#define PWR_MGMT_1                                   0x6B
#define WHO_AM_I                                          0x75

/*------------------字符设备内容----------------------*/
#define DEV_NAME "I2C1_mpu6050"
#define DEV_CNT (1)

/*定义 led 资源结构体,保存获取得到的节点信息以及转换后的虚拟寄存器地址*/
static dev_t mpu6050_devno;				 //定义字符设备的设备号
static struct cdev mpu6050_chr_dev;		 //定义字符设备结构体chr_dev
struct class *class_mpu6050;			 //保存创建的类
struct device *device_mpu6050;			 // 保存创建的设备
struct device_node *mpu6050_device_node; //rgb_led的设备树节点结构体

/*------------------IIC设备内容----------------------*/
struct i2c_client *mpu6050_client = NULL; //保存mpu6050设备对应的i2c_client结构体,匹配成功后由.prob函数带回。

/*通过i2c 向mpu6050写入数据
*mpu6050_client:mpu6050的i2c_client结构体。
*address, 数据要写入的地址,
*data, 要写入的数据
*返回值,错误,-1。成功,0
*/
static int i2c_write_mpu6050(struct i2c_client *mpu6050_client, u8 address, u8 data)
{
	int error = 0;
	u8 write_data[2];
	struct i2c_msg send_msg; //要发送的数据结构体

	/*设置要发送的数据*/
	write_data[0] = address;
	write_data[1] = data;

	/*发送 iic要写入的地址 reg*/
	send_msg.addr = mpu6050_client->addr; //mpu6050在 iic 总线上的地址
	send_msg.flags = 0;					  //标记为发送数据
	send_msg.buf = write_data;			  //写入的首地址
	send_msg.len = 2;					  //reg长度

	/*执行发送*/
	error = i2c_transfer(mpu6050_client->adapter, &send_msg, 1);
	if (error != 1)
	{
		printk(KERN_DEBUG "\n i2c_transfer error \n");
		return -1;
	}
	return 0;
}

/*通过i2c 向mpu6050写入数据
*mpu6050_client:mpu6050的i2c_client结构体。
*address, 要读取的地址,
*data,保存读取得到的数据
*length,读长度
*返回值,错误,-1。成功,0
*/
static int i2c_read_mpu6050(struct i2c_client *mpu6050_client, u8 address, void *data, u32 length)
{
	int error = 0;
	u8 address_data = address;
	struct i2c_msg mpu6050_msg[2];
	/*设置读取位置msg*/
	mpu6050_msg[0].addr = mpu6050_client->addr; //mpu6050在 iic 总线上的地址
	mpu6050_msg[0].flags = 0;					//标记为发送数据
	mpu6050_msg[0].buf = &address_data;			//写入的首地址
	mpu6050_msg[0].len = 1;						//写入长度

	/*设置读取位置msg*/
	mpu6050_msg[1].addr = mpu6050_client->addr; //mpu6050在 iic 总线上的地址
	mpu6050_msg[1].flags = I2C_M_RD;			//标记为读取数据
	mpu6050_msg[1].buf = data;					//读取得到的数据保存位置
	mpu6050_msg[1].len = length;				//读取长度

	error = i2c_transfer(mpu6050_client->adapter, mpu6050_msg, 2);

	if (error != 2)
	{
		printk(KERN_DEBUG "\n i2c_read_mpu6050 error \n");
		return -1;
	}
	return 0;
}

/*初始化i2c
*返回值,成功,返回0。失败,返回 -1
*/
static int mpu6050_init(void)
{
	int error = 0;
	/*配置mpu6050电源管理,0x00,正常启动*/
	error += i2c_write_mpu6050(mpu6050_client, PWR_MGMT_1, 0X00);
	/*设置MPU6050的采样频率*/
	error += i2c_write_mpu6050(mpu6050_client, SMPLRT_DIV, 0X07);
	/*设置数字低通滤波器和帧同步引脚采样*/
	error += i2c_write_mpu6050(mpu6050_client, CONFIG, 0X06);
	/*设置量程和 X、Y、Z 轴加速度自检*/
	error += i2c_write_mpu6050(mpu6050_client, ACCEL_CONFIG, 0X01);

	if (error < 0)
	{
		/*初始化错误*/
		printk(KERN_DEBUG "\n mpu6050_init error \n");
		return -1;
	}
	return 0;
}

/*字符设备操作函数集,open函数实现*/
static int mpu6050_open(struct inode *inode, struct file *filp)
{
	// printk("\n mpu6050_open \n");

	/*向 mpu6050 发送配置数据,让mpu6050处于正常工作状态*/
	mpu6050_init();
	return 0;
}

/*字符设备操作函数集,.read函数实现*/
static ssize_t mpu6050_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
	char data_H;
	char data_L;
	int error;
	//保存mpu6050转换得到的原始数据
	short mpu6050_result[6];

	/*读取3轴加速度原始值*/
	i2c_read_mpu6050(mpu6050_client, ACCEL_XOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, ACCEL_XOUT_L, &data_L, 1);
	mpu6050_result[0] = data_H << 8;
	mpu6050_result[0] += data_L;

	i2c_read_mpu6050(mpu6050_client, ACCEL_YOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, ACCEL_YOUT_L, &data_L, 1);
	mpu6050_result[1] = data_H << 8;
    mpu6050_result[1] += data_L;

	i2c_read_mpu6050(mpu6050_client, ACCEL_ZOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, ACCEL_ZOUT_L, &data_L, 1);
	mpu6050_result[2] = data_H << 8;
	mpu6050_result[2] += data_L;

	/*读取3轴角速度原始值*/
	i2c_read_mpu6050(mpu6050_client, GYRO_XOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, GYRO_XOUT_L, &data_L, 1);
	mpu6050_result[3] = data_H << 8;
	mpu6050_result[3] += data_L;

	i2c_read_mpu6050(mpu6050_client, GYRO_YOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, GYRO_YOUT_L, &data_L, 1);
	mpu6050_result[4] = data_H << 8;
	mpu6050_result[4] += data_L;

	i2c_read_mpu6050(mpu6050_client, GYRO_ZOUT_H, &data_H, 1);
	i2c_read_mpu6050(mpu6050_client, GYRO_ZOUT_L, &data_L, 1);
	mpu6050_result[5] = data_H << 8;
	mpu6050_result[5] += data_L;


	// printk("AX=%d, AY=%d, AZ=%d \n",(int)mpu6050_result[0],(int)mpu6050_result[1],(int)mpu6050_result[2]);
	// printk("GX=%d, GY=%d, GZ=%d \n \n",(int)mpu6050_result[3],(int)mpu6050_result[4],(int)mpu6050_result[5]);

	/*将读取得到的数据拷贝到用户空间*/
	error = copy_to_user(buf, mpu6050_result, cnt);

	if(error != 0)
	{
		printk("copy_to_user error!");
		return -1;
	}
	return 0;
}

/*字符设备操作函数集,.release函数实现*/
static int mpu6050_release(struct inode *inode, struct file *filp)
{
	// printk("\n mpu6050_release \n");
	return 0;
}

/*字符设备操作函数集*/
static struct file_operations mpu6050_chr_dev_fops =
	{
		.owner = THIS_MODULE,
		.open = mpu6050_open,
		.read = mpu6050_read,
		.release = mpu6050_release,
};

/*----------------平台驱动函数集-----------------*/
static int mpu6050_probe(struct i2c_client *client, const struct i2c_device_id *id)
{

	int ret = -1; //保存错误状态码

	printk(KERN_EMERG "\t  match successed  \n");
	/*---------------------注册 字符设备部分-----------------*/

	//采用动态分配的方式,获取设备编号,次设备号为0,
	//设备名称为rgb-leds,可通过命令cat  /proc/devices查看
	//DEV_CNT为1,当前只申请一个设备编号
	ret = alloc_chrdev_region(&mpu6050_devno, 0, DEV_CNT, DEV_NAME);
	if (ret < 0)
	{
		printk("fail to alloc mpu6050_devno\n");
		goto alloc_err;
	}

	//关联字符设备结构体cdev与文件操作结构体file_operations
	mpu6050_chr_dev.owner = THIS_MODULE;
	cdev_init(&mpu6050_chr_dev, &mpu6050_chr_dev_fops);

	// 添加设备至cdev_map散列表中
	ret = cdev_add(&mpu6050_chr_dev, mpu6050_devno, DEV_CNT);
	if (ret < 0)
	{
		printk("fail to add cdev\n");
		goto add_err;
	}

	/*创建类 */
	class_mpu6050 = class_create(THIS_MODULE, DEV_NAME);

	/*创建设备 DEV_NAME 指定设备名,*/
	device_mpu6050 = device_create(class_mpu6050, NULL, mpu6050_devno, NULL, DEV_NAME);
	mpu6050_client = client;
	return 0;

add_err:
	// 添加设备失败时,需要注销设备号
	unregister_chrdev_region(mpu6050_devno, DEV_CNT);
	printk("\n error! \n");
alloc_err:

	return -1;
}


static int mpu6050_remove(struct i2c_client *client)
{
	/*删除设备*/
	device_destroy(class_mpu6050, mpu6050_devno);	  //清除设备
	class_destroy(class_mpu6050);					  //清除类
	cdev_del(&mpu6050_chr_dev);						  //清除设备号
	unregister_chrdev_region(mpu6050_devno, DEV_CNT); //取消注册字符设备
	return 0;
}



/*定义ID 匹配表*/
static const struct i2c_device_id gtp_device_id[] = {
	{"fire,i2c_mpu6050", 0},
	{}};

/*定义设备树匹配表*/
static const struct of_device_id mpu6050_of_match_table[] = {
	{.compatible = "fire,i2c_mpu6050"},
	{/* sentinel */}};

/*定义i2c总线设备结构体*/
struct i2c_driver mpu6050_driver = {
	.probe = mpu6050_probe,
	.remove = mpu6050_remove,
	.id_table = gtp_device_id,
	.driver = {
		.name = "fire,i2c_mpu6050",
		.owner = THIS_MODULE,
		.of_match_table = mpu6050_of_match_table,
	},
};

/*
*驱动初始化函数
*/
static int __init mpu6050_driver_init(void)
{
	int ret;
	pr_info("mpu6050_driver_init\n");
	ret = i2c_add_driver(&mpu6050_driver);
	return ret;
}

/*
*驱动注销函数
*/
static void __exit mpu6050_driver_exit(void)
{
	pr_info("mpu6050_driver_exit\n");
	i2c_del_driver(&mpu6050_driver);
}

module_init(mpu6050_driver_init);
module_exit(mpu6050_driver_exit);

MODULE_LICENSE("GPL");

2、测试app源码:app.c

#include <stdio.h>
#include <unistd.h>
#include <fcntl.h>
#include <string.h>
#include <stdlib.h>
int main(int argc, char *argv[])
{

    short resive_data[6];  //保存收到的 mpu6050转换结果数据,依次为 AX(x轴角度), AY, AZ 。GX(x轴加速度), GY ,GZ

    /*打开文件*/
    // uevent守护进程会根据/sys/class目录下相关属性来创建设备文件
    int fd = open("/dev/I2C1_mpu6050", O_RDWR);
    if(fd < 0)
    {
		printf("open file : %s failed !\n", argv[0]);
		return -1;
	}

    /*读取数据*/
    int error = read(fd,resive_data,12);
    if(error < 0)
    {
        printf("write file error! \n");
        close(fd);
        /*判断是否关闭成功*/
    }

    /*打印数据*/
    printf("AX=%d, AY=%d, AZ=%d ",(int)resive_data[0],(int)resive_data[1],(int)resive_data[2]);
	printf("    GX=%d, GY=%d, GZ=%d \n \n",(int)resive_data[3],(int)resive_data[4],(int)resive_data[5]);


    /*关闭文件*/
    error = close(fd);
    if(error < 0)
    {
        printf("close file error! \n");
    }

    return 0;
}
正点原子嵌入式linux驱动开发——Linux设备树 正点原子linux驱动开发的学习笔记,这一篇是对设备树的学习 阅读详情

相关推荐

RK3568笔记四十二:OLED 屏幕驱动(模拟I2C)

SSD1306是一款带控制器的用于OLED点阵图形显示系统的单片CMOS OLED/PLED驱动器。手上的屏幕使用的是I2C方式驱动,I2C总线包含从机地址位 SA0,由数据信号线(SDA)和时钟信号线(SCL)组成。SDA和SCL线都必须接上拉电阻。写入时序IIC写入时序如下所示:1、主机先发起开始(START)信号,然后发送1byte首字节,包括从机地址(7位)和读写数据位(1位,最低位,0为写模式),驱动器识别从机地址为本机地址之后,将会发出 应答信号(ACK)。(首字节组成如下图所示)

2080

IIC驱动实验:读取mpu6050数据

IIC驱动实验:读取mpu6050数据 MPU6050 空间运动传感器芯片 3轴加速度 3轴角速度 硬件原理图 设备树节点 iomuxc子节点 pinctrl_i2c1: i2c1grp { fsl,pins = < MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0 MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0 >;

十七阿哥的博客 1491

RK3568笔记四十三:MPU6050驱动开发(硬件I2C_3)

i2c支持一主多从,各设备地址独立,标准模式传输速率为100kbit/s,快速模式为400kbit/s。总线通过上拉电阻接到电源。当 I2C 设备空闲时,会输出高阻态,而当所有设备都空闲,都输出高阻态时,由上拉电阻把总线拉成高电平。I2C物理总线使用两条总线线路,SCL和SDA。

1938

MPU6050的数据获取、分析与处理

摘要 MPU6050是一种非常流行的空间运动传感器芯片,可以获取器件当前的三个加速度分量和三个旋转角速度。由于其体积小巧,功能强大,精度较高,不仅被广泛应用于工业,同时也是航模爱好者的神器,被安装在各类飞行器上驰骋蓝天。 随着Arduino开发板的普及,许多朋友希望能够自己制作基于MPU6050的控制系统,但由于缺乏专业知识而难以上手。此外,MPU6050的数据是有较大噪音的,若不进行滤波会对

WJsuperrunner 5万+

思科华三设备组网思科生成树PVST发BPDU导致全网闪断

一、故障现象 1.思科PVST BPDU报文导致全网闪断。 2.光衰低时不同品牌网络设备无法兼容导致接入交换机中断。 二、网络拓扑 图1 网络拓扑图 组网结构为H3C汇聚,接入交换机有思科,也有H3C,而且与汇聚直连的接入交换机下面串接了较多的交换机,或者hub。 三、排查思路 1.回忆一下最近做了什么事情,什么时候开始出的问题。 将网络汇聚交换机从思科换为H3C,H3C汇聚和思科接入对接出问题...

Silence_always的博客 7478

博图HMI多语言文本列表一键生成攻略:从Excel模板到TIA Portal的完整流程

本文详细介绍了如何利用Excel模板和TIA Portal API实现博图HMI多语言文本列表的一键生成。通过标准化Excel模板设计、解析TIA Portal的XML结构,并结合C#代码实现自动化导入,大幅提升多语言项目的开发效率。特别适用于需要支持多语言版本的自动化设备HMI界面开发。

weixin_26934905的博客 218

stm32入门-----硬件I2C读写MPU6050

上一期讲了硬件I2C的相关基本内容(链接stm32入门-----硬件I2C外设-优快云博客),本期我们就来学习硬件I2C读写MPU6050的项目实操,在前面我们试过了用软件I2C来去读写MPU6050的操作,这里我们可以去对比看看硬件跟软件操作上有什么不同以及硬件上又有哪方面比软件要强。STM32入门教程-2023版 细致讲解 中文字幕_哔哩哔哩_bilibili下面这些是关于I2C的库函数,这里我会挑选最常见的以及本期要用到的来去进行详细讲解。

m0_73633088的博客 1857

速腾聚创多激光雷达点云采集,并用RVIZ进行显示

在ubuntu20.04系统下,使用速腾聚创官方提供的软件RSView,对激光雷达的默认IP地址、MSOP 包端口号、 DIFOP包端口号和时间模式等配置进行查看和修改。使用交换机对两个激光雷达进行组网,实现多激光雷达数据采集,并用RVIZ同时显示两个雷达点云。使用wireshark对比两个雷达数据包。

abanchao的博客 5888

MPU6050驱动

使用的模拟IIC接口驱动的MPU6050,最后使用官方的mpu_dmp计算的最终数据存在偏移,估计是没有电子罗盘进行校准,时间长了方向偏移特别严重。 //MPU6050 /************************************************************************************************************* * 文件名: MPU6050.c * 功能: MPU6050驱动 * 作者: cp1300@139.c

与其用泪水悔恨昨天,不如用汗水拼搏今天 1520

【智能座舱】- 智能座舱研究报告合集

智能座舱研究报告合集

零点壹客的博客 1305

第3章 基于三电平空间矢量的中点电位平衡策略

本文档深入探讨了基于三电平空间矢量的中点电位平衡策略。重点在于NPC型三电平逆变器的中点电位平衡问题,由于三电平结构的特点,使得直流侧两个电解电容器的充放电不均匀导致中点电压不均衡。文章通过对不同矢量作用下电流、电压的变化进行了详细的定量和定性分析,并提出了利用冗余小矢量的合理配置以及引入调制因子来解决中点电位偏移的方法,确保中点电压在一个完整的开关周期内的稳定性,进而提高系统的可靠性。

嵌入式老牛的博客 2183

【正点原子Linux连载】第四十三章 Linux设备树 -摘自【正点原子】I.MX6U嵌入式Linux驱动开发指南V1.0

1)实验平台:正点原子阿尔法Linux开发板 2)平台购买地址:https://item.taobao.com/item.htm?id=603672744434 2)全套实验源码+手册+视频下载地址:http://www.openedv.com/thread-300792-1-1.html 3)对正点原子Linux感兴趣的同学可以加群讨论:935446741 4)关注正点原子公众号,获取最新资料更新 第四十三章 Linux设备树 前面章节中我们多次提到“设备树”这个概念,因为时机未到,所以当时并没有详细的

weixin_55796564的博客 1352

YOLOv11 知识蒸馏完整实战:Teacher–Student 训练策略与性能飞跃

在self.alpha = alpha # 蒸馏损失权重self.temperature = temperature # 温度系数,控制分布平滑度# 输出分布蒸馏(KL散度损失)# 中间特征蒸馏(MSE损失,对齐中间层特征)# 总蒸馏损失知识蒸馏是YOLOv11在“小模型高性能部署”场景的“破局之法”——它让小模型能“站在大模型的肩膀上”,兼具速度与精度。从损失函数定义到多阶段训练,再到实战落地,本教程已为你铺就了一条清晰的路径。

m0_64661770的博客 141

【正点原子MP157连载】第二十三章 Linux设备树-摘自【正点原子】STM32MP1嵌入式Linux驱动开发指南V1.7

1)实验平台:正点原子STM32MP157开发板 2)购买链接:https://item.taobao.com/item.htm?&id=629270721801 3)全套实验源码+手册+视频下载地址:http://www.openedv.com/thread-318813-1-1.html 4)正点原子官方B站:https://space.bilibili.com/394620890 5)正点原子STM32MP157技术交流群:691905614 第二十三章 Linux设备树 在前面章节中我们多

weixin_55796564的博客 2376

【基于CKF的IMM】CV和CT两个模型下的IMM,二维,滤波使用CKF(容积卡尔曼滤波),附完整的matlab代码

该文章摘要: 本文提出了一种基于交互多模型(IMM)和容积卡尔曼滤波(CKF)的融合定位算法,用于解决目标在直线运动和转弯机动之间的模型切换问题。通过MATLAB仿真实现了IMM-CKF算法,并与单一的CV-CKF(匀速模型)和CT-CKF(匀角速转弯模型)方法进行对比。实验结果表明,在包含直线段和转弯段的复合轨迹跟踪中,IMM-CKF方法能够自适应调整模型权重,显著提高了定位精度。轨迹跟踪图、位置/速度误差对比图以及模型概率曲线直观展示了IMM算法的优势。文章提供了完整的MATLAB实现代码,可用于目标跟

985工科博士毕业,专攻定位、导航和滤波等算法研究。从业10年,主要使用MATLAB 615

大疆 2021 嵌入式笔试题

在深圳做嵌入式,大疆公司绝对是 Top 级别的,大疆的技术栈也很深。

qq_38769551的博客 2496

韦东山 IMX6ULL和正点原子_「正点原子Linux连载」第四十三章Linux设备树(一)

1)实验平台:正点原子Linux开发板2)摘自《正点原子I.MX6U嵌入式Linux驱动开发指南》关注官方微信号公众号,获取更多资料:正点原子前面章节中我们多次提到“设备树”这个概念,因为时机未到,所以当时并没有详细的讲解什么是“设备树”,本章我们就来详细的谈一谈设备树。掌握设备树是Linux驱动开发人员必备的技能!因为在新版本的Linux中,ARM相关的驱动全部采用了设备树(也有支持老式驱动的,...

weixin_39993301的博客 1346

Camera2Demo

在Camera2 的基础上进行封装,使得Camera2一堆初始化逻辑与Activity分离,降低耦合度,完成预览拍照并保存的操作

linux 正点原子ov5640_「正点原子Linux连载」第四十三章Linux设备树(一)

1)实验平台:正点原子Linux开发板2)摘自《正点原子I.MX6U嵌入式Linux驱动开发指南》关注官方微信号公众号,获取更多资料:正点原子前面章节中我们多次提到“设备树”这个概念,因为时机未到,所以当时并没有详细的讲解什么是“设备树”,本章我们就来详细的谈一谈设备树。掌握设备树是Linux驱动开发人员必备的技能!因为在新版本的Linux中,ARM相关的驱动全部采用了设备树(也有支持老式驱动的,...

weixin_31533357的博客 1241

STM32F407中文手册

STM32f407中文手册 本参考手册面向应用开发人员,提供有关使用 STM32F405xx/07xx、STM32F415xx/17xx、 STM32F42xxx 和 STM32F43xxx 微控制器存储器与外设的完整信息。STM32F405xx/07xx、STM32F415xx/17xx、STM32F42xxx 和 STM32F43xxx 构成一个微 控制器系列,各产品具有不同的存储器大小、封装和外设。有关订购信息以及器件的机械与电气特性,请参见数据手册。有关 ARM Cortex™-M4F 内核的信息,请参见《Cortex™-M4F 技术参考手册》。

VC中sqlite的使用

在VC中对sqlite的使用,实现数据库大批数据的快速插入,读取数据库中的数据在ListCtrl中显示

【Linux设备树–IMX6ULL】(一)简介和DTS语法

设备树(Device Tree),将这个词分开就是“设备”和“树”,描述设备树的文件叫做 DTS(DeviceTree Source),这个 DTS 文件采用树形结构描述板级设备,也就是开发板上的设备信息,比如CPU 数量、 内存基地址、IIC 接口上接了哪些设备、SPI 接口上接了哪些设备等等树的主干就是系统总线,IIC 控制器、GPIO 控制器、SPI 控制器等都是接到系统主线上的分支。

v13111329954的博客 1053

假人有限元模型

假人模型,车辆碰撞假人有限元模型,适合做乘员安全的研究者利用

Linux设备树

目录什么是设备树DTS、DTB 和DTCDTS 语法.dtsi 头文件设备节点标准属性 前面章节中我们多次提到“设备树”这个概念,因为时机未到,所以当时并没有详细的讲解什么是“设备树”,本章我们就来详细的谈一谈设备树。掌握设备树是Linux 驱动开发人员必备的技能!因为在新版本的Linux 中,ARM 相关的驱动全部采用了设备树(也有支持老式驱动的,比较少),最新出的CPU 其驱动开发也基本都是基于设备树的,比如ST 新出的STM32MP157、 NXP 的I.MX8 系列等。我们所使用的Linux 版本为

zhuguanlin121的博客 1317

【STM32】I2C练习,HAL库读取MPU6050角度陀螺仪

MPU6050简介 MPU-6000(6050)为全球首例整合性6轴运动处理组件,相较于多组件方案,免除了组合陀螺仪与加速器时间轴之差的问题,减少了大量的封装空间。当连接到三轴磁强计时,MPU-60X0提供完整的9轴运动融合输出到其主I2C或SPI端口(SPI仅在MPU-6000上可用)。 寄存器查询表格 寄存器地址 寄存器内容 0X3B X轴加速度测量值高位 0X3C X轴加速度测量值低位 0X3D Y轴加速度测量值高位 0X3E Y轴加速度测量值低位 0X3F Z轴加速度

凉开水白菜的博客 2万+

【嵌入式裸机开发】软件IIC读取MPU6050原始数据(stm32f103c8t6)

一共八个引脚,一般只用到四个,其余的我也没有试过。VCC、GND分别接5V电源和地;SCL、SDA分别是IIC通讯中的时钟引脚和数据引脚。MPU6050 是 全球首款整合性 6 轴运动处理组件,免除了组合陀螺仪与加速器时之轴间差的问题。内部整合了 3 轴陀螺仪和 3 轴加速度传感器,可以使用 InvenSense 公司提供的运动处理资料库,非常方便的实现姿态解算,降低了运动处理运算对操作系统的负荷,同时大大降低了开发难度。

海风的博客 3579

STC8H系列—13.硬件I2C驱动OLED屏教程

stc8h硬件i2c控制OLED屏

qq_21082985的博客 5664

【STM32-HAL库】MPU6050姿态传感器

本文讲解了如何使用stm32与cubeMX配置I2C以及如何移植代码并获取MPU6050姿态传感器的数据。角度已经经过卡尔曼滤波

qq_39150957的博客 1万+

STM32F103C8T6使用硬件IIC驱动OLED

开始配置 I2C1 ,/*!< 时钟频率.该参数必须设置小于 400kHz *//*!< I2C模式.该参数参考 @ref I2C_mode *//*!< I2C快速模式占空比.该参数参考 @ref I2C_duty_cycle_in_fast_mode *//*!< 指定自身I2C设备的地址.该参数可以是7位或10位地址 *//*!< 使能应答位.该参数参考 @ref I2C_acknowledgement *//*!< 7位或10位从地址设置.

qq_64284744的博客 7151

【STM32+HAL库】---- 硬件IIC驱动0.96OLED

硬件开发板:STM32G0B1RET6 软件平台:cubemax+keil+VScode 内容原著声明 代码借鉴学习于以下文章: STM32 使用硬件IIC驱动0.96寸4针IOLED显示器(HAL库) 1 新建cubemax工程 1.1 配置系统时钟RCC 1.2 配置引脚 1.3 导出工程 略… 2 代码 2.1 OLED_IIC_Config.h /** * ********************************************************************

欢迎来到我的博客 2753
上一篇: 137 IIC核心函数与“万能”驱动
下一篇: JJJ:内核中常用的遍历链表的宏 /函数
你板子冒烟了
博客等级 码龄8年 1278粉丝 582原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
