开机加电后，CPU先执行预设代码、加载ROM中的引导程序Bootloader和Linux内核到RAM内存中去，然后初始化各种软硬件环境、加载驱动程序、挂载根文件系统，执行init进程。

init进程会启动各种系统本地服务，如SM（ServiceManager）、MS（Media Server）、bootanim（开机动画）等，然后init进程会在解析init.rc文件后fork()出Zygoto进程。

Zygote会启动Java虚拟机，通过jni进入Zygote的java代码中，并创建socket实现IPC进程通讯，然后启动SS（SystemServer）进程。

SS进程负责启动和管理整个framework，包括AMS（ActivityManagerService）、WMS（WindowManagerService）、PMS（PowerManagerService）等服务、同时启动binder线程池，当SS进程将系统服务启动就绪以后，就会通知AMS启动Home。

AMS通过Intent隐式启动的方式启动Launcher，Launcher根据已安装应用解析对应的xml、通过findBiewById()获得一个RecycleView、加载应用图标、最后成功展示App列表。

解释

预设代码：cpu制造厂商会预设一个地址，这个地址是各厂家约定统一的，Android手机会将固态存储设备ROM预先映射到该地址上；
Bootloader：类似BIOS，在系统加载前，用以初始化硬件设备，建立内存空间的映像图，为最终调用系统内核准备好环境；
init进程：init进程时Android系统中用户进程的鼻祖进程，主要作用是启动系统本地服务、fork出Zygoto进程；
SM：ServiceManager是一个守护进程，它维护着系统服务和客户端的binder通信；
Zygoto进程：Zygoto进程是所有Java进程的父进程，我们的APP都是由Zygoto进程fork出来的；
socket：一种独立于协议用于两个应用程序之间的数据传输的网络编程接口，是IPC中的一种；（但是在Android中一般使用Binder来实现IPC，这里使用socket的原因后面有写到）
SS：Framework两大重要进程之一（另一个是Zygote），载着framework的核心服务，系统里面重要的服务都是SS开启的；
AMS：服务端对象，负责系统中所有Activity的生命周期，打开App、Activity的开启、暂停、关闭都需要AMS来控制；
WMS：窗口管理服务，窗口的启动、添加、删除、大小、层级都是由WMS管理；（下面会解释什么是窗口）
Launcher：Launcher就是系统桌面，主要用来启动应用桌面，同时管理快捷方式和其他组件，本质上也是一个应用程序，和我们的App一样，也是继承自Activity，有自己的AndroidManifest；（所以才可以被AMS用Intent启动）

Question 1： Zygote进程为什么使用Socket而不是Binder？ fork不允许存在多线程，而Binder通讯恰巧就是多线程；

Question 2：什么是窗口？ Android系统中的窗体是屏幕上的一块用于绘制各种UI元素并能够响应应用户输入的一个矩形区域，从原理上来讲，窗体的概念是独自占有一个Surface实例的显示区域，比如Dialog、Activity的界面、壁纸、状态栏以及Toast等都是窗体；

从点击应用图标到Activity创建成功

先看流程图：

//然后点击应用图标后，先检查要打卡的Activity是否存在

–> Launcher.startActivitySafely()

–> Launcher.startActivity()

–> Activity.startActivity()

–> Activity.startActivityForResult()

//然后获取AMS的代理AMP

–> Instrumentation.execStartActivity()

–> ActivityManagerNative.getDefault().startActivity()

–> ActivityManagerProxy.startActivity()

–> ActivityManagerService.startActivity()

–> startActivityAsUser(intent, requestCode, userId)

–> ActivityStackSupervisor.startActivityMayWait()

–> ActivityStackSupervisor.resolveActivity()

–> ActivityStackSupervisor.startActivityLocked()

–> new ActivityRecord对象，获取ActivityStack

–> 找到ActivityStack后Launcher.onPause()

//准备启动进程

–> ActivityManagerService.startProcessLocked()

//通过socket通知Zygote创建进程

–> zygoteSendArgsAndGetResult()

//创建ActivityThread

–> ActivityThread.main()

//告诉AMS我已经创建好了

–> ActivityThread.attach()

–> ActivityManagerProxy.attachApplication()

–> ActivityMangerService.attachApplication()

//找到Application实例并初始化

–> ActivityMangerService.attachApplicationLocked()

–> ApplicationThread.bindApplication()

//创建Application

–> AcitvityThread.bindApplication()

–> Application.oncreate()

//启动Activity

–> ActivityStackSupervisor.attachApplicationLocked()

–> ActivityStackSupervisor.realStartActivityLocked()

–> ActivityThread.scheduleLaunchActivity()

//进入UI线程

–> handleLaunchActivity()

–> performLaunchActivity()

//创建Activity实例

–> Instrumentation.newActivity()

–> Activity.onCreate()

解释

ActivityThread：App的真正入口。当开启App之后，会调用main()开始运行，开启消息循环队列，这就是传说中的UI线程或者叫主线程。与ActivityManagerServices配合，一起完成Activity的管理工作；
ApplicationThread：用来实现ActivityManagerService与ActivityThread之间的交互。在ActivityManagerService需要管理相关Application中的Activity的生命周期时，通过ApplicationThread的代理对象与ActivityThread通讯；
Instrumentation：可以理解为应用进程的管家，每个应用程序只有一个，每个Activity内都有该对象的引用，ActivityThread要创建或暂停某个Activity时，都需要通过Instrumentation来进行具体的操作；
ActivityStack：Activity在AMS的栈管理，用来记录已经启动的Activity的先后关系，状态信息等。通过ActivityStack决定是否需要启动新的进程；
ActivityRecord：ActivityStack的管理对象，每个Activity在AMS对应一个ActivityRecord，来记录Activity的状态以及其他的管理信息。其实就是服务器端的Activity对象的映像；

Question 1：如何判断APP是否已经启动？ AMS会保存一个ProcessRecord信息，有两部分构成，“uid + process”，每个应用工程序都有自己的uid，而process就是AndroidManifest.xml中Application的process属性，默认为package名。每次在新建新进程前的时候会先判断这个 ProcessRecord 是否已存在，如果已经存在就不会新建进程了，这就属于应用内打开 Activity 的过程了。

从Activity创建成功到显示画面

onCreate()方法中先执行setContentView()方法将对应的xml文件传入，之后会去调用window.setContentView()，最终会在这里创建Decorview并填充标题栏、状态栏，然后获取contentParent，然后调用LayoutInflater.inflate解析xml文件获取根root（ViewRootImpl），通过root.addView()将contentParent添加到ViewRootImpl中去，至此onCreate()结束。

开始onResume()阶段，在开始会向H类发送一个消息，然后在ActivityThread中获取之前创建的Decorview并调用windowManager.add()，最后在windowManager中将窗口和窗口的参数传到root.setView()，然后ViewRoot通过Binder调用WMS，使WMS所在的SS进程接收到按键事件时，可以回调到该root，同时ViewRoot会向自己的handler发送一条消息，然后进行处理（performTraversals），之后开始绘制过程（在Surface的canvas上绘制）。

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

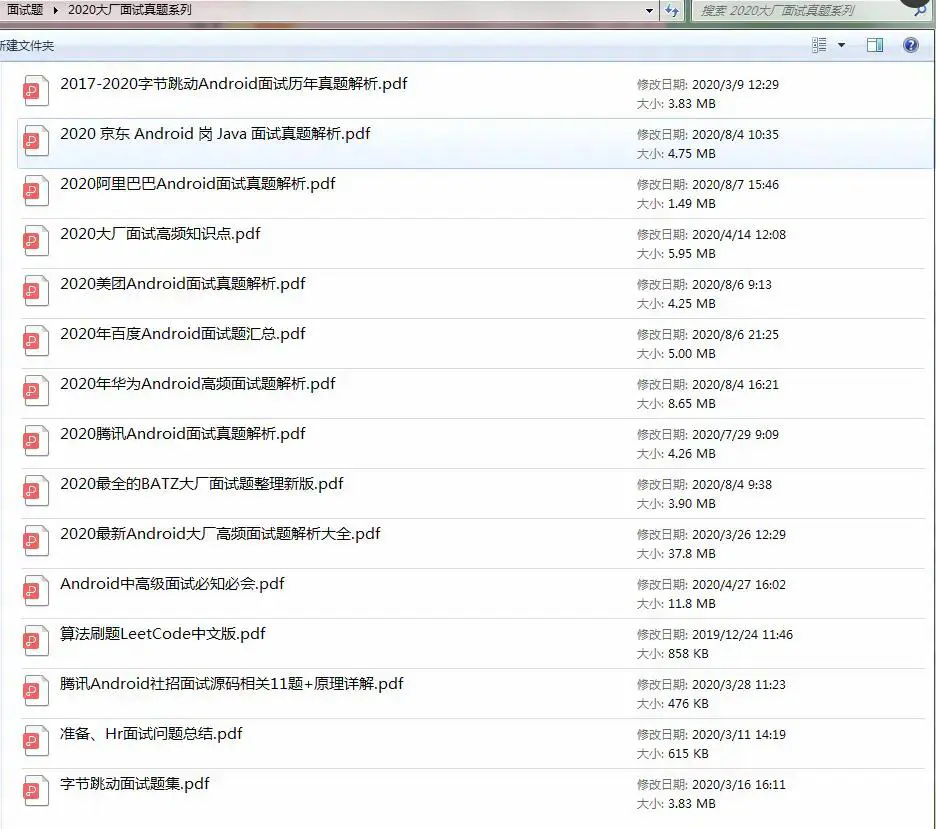

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。
