ABAQUS 错误整理及解决方法

本文汇总了ABAQUS使用中遇到的启动和运行错误,包括未设置起始位置和未将参考点与模型耦合的问题。对于启动报错,解决方法包括以管理员权限运行或修改快捷方式属性。运行报错时,需要分析.dat文件找出错误信息。未将参考点与模型耦合的错误,可以通过在interaction模块创建Constraint进行耦合来解决。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

本文创建于2022年4月3日,欲整理我在使用ABAQUS过程中遇到的错误,分析其原因并解决,仅供参考。

启动报错

未设置起始位置

Abaqus License Manager checked out the following license: "cae"
from Flexnet server localhost <1023 out of 1024 licenses remain available>.
IOError: abaqus.rpy: Permission denied

问题原因

ABAQUS CAE快捷方式属性中的起始位置为空或者路径不存在。
ABAQUS CAE 属性

解决办法

有两种方法可以解决这个问题:

  1. 使用右键ABAQUS CAE以管理员运行。
  2. 或者在快捷方式属性中将起始位置补全,默认为“C:\temp”。

运行报错 运行中出现报错,需要针对Job对应的.dat文件进行分析。以文本编辑器打开.dat文件,查找error行,查看具体报错信息。

未将参考点和模型耦合

***ERROR: NODE SET ASSEMBLY__PICKEDSET6 HAS NOT BEEN DEFINED
***NOTE: DUE TO AN INPUT ERROR THE ANALYSIS PRE-PROCESSOR HAS BEEN UNABLE TO    INTERPRET SOME DATA.  SUBSEQUENT ERRORS MAY BE CAUSED BY THIS OMISSION
***ERROR: A CONCENTRATED LOAD HAS BEEN SPECIFIED ON NODE SET ASSEMBLY__PICKEDSET6.  THIS NODE SET IS NOT ACTIVE IN THE MODEL

问题原因

字面意义上看,是在节点集ASSEMBLY__PICKEDSET6上指定了集中负载,但是在模型中这个节点集并没有激活,或者说,这个节点集和模型没有耦合在一起。

问题是这样出现的,这是一个悬臂梁,一端定义了固定边界条件,一端在在参考点RP-1处定义了一个集中力载荷,作为施加的弯矩,但是未将参考点RP-1和模型建立关系,所以无法进行计算。

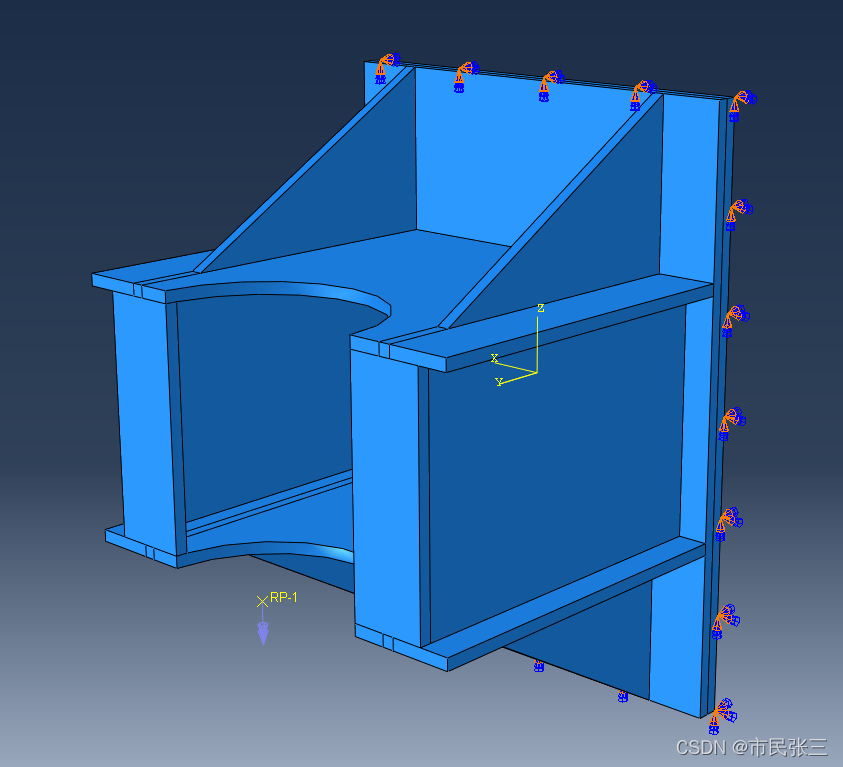

参考点与模型未耦合

解决方法

在interaction 模块中建立Constraint,选择Coupling,将参考点RP-1和模型耦合在一起,便可进行计算。

待续…
