学习日志2：针对于EXTI教程的扩展与优化

原创 已于 2022-04-28 18:56:26 修改 · 2k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

于 2022-04-24 15:15:06 首次发布
该教程详细介绍了如何使用STM32微控制器通过中断控制LED灯。首先在bsp_led.h和bsp_led.c中初始化LED的GPIO，然后配置中断线路，包括EXTI和NVIC设置，使得KEY1上沿触发蓝灯亮灭，KEY2下降沿触发绿灯亮灭。编程过程涉及GPIO_Init、EXTI_Init和NVIC_Init等函数。在stm32f10x_it.c中编写中断服务函数，实现中断响应。

教程是通过设定外设KYE1的上沿输入为中断申请，进而通过KEY1控制LED灯的亮暗。

根据老师的教学，以下为本人设计的通过KEY1的上沿输入触发亮灭蓝灯，KEY2的下降沿输入触发亮灭绿灯的编程演示。

一、初始化GPIO

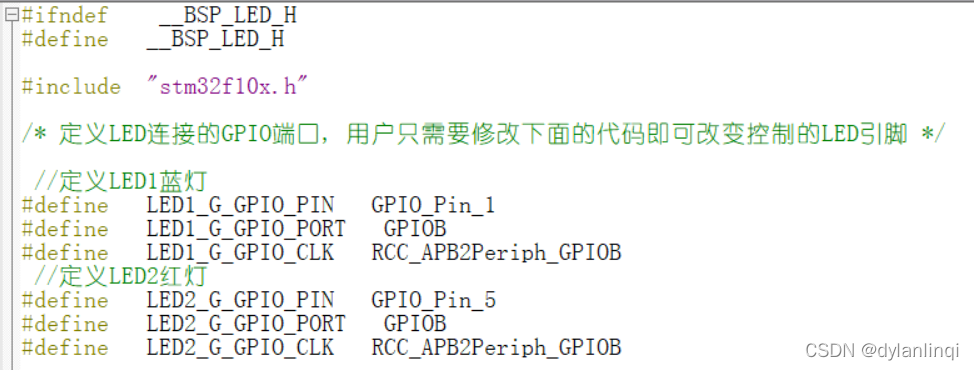

1、首先创建bsp_led.h头函数，宏定义与LED相连的GPIO口。

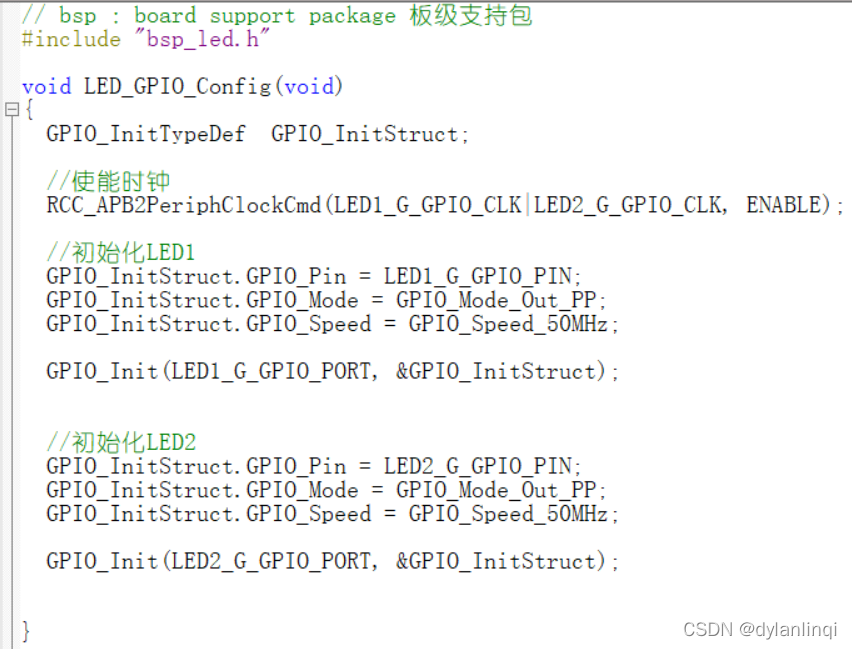

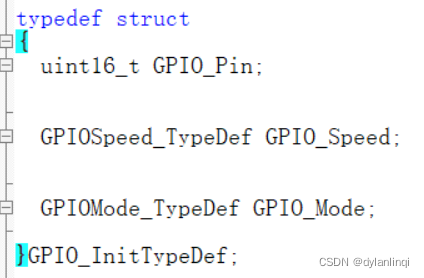

2、创建bsp_led.c,通过结构体GPIO_InitTypeDef与GPIO_Init库函数进行GPIO的初始化

二、初始化对中段路线GPIO、EXTI、NVIC，完成中断信号从GPIO-->EXTI-->NVIC的路线连接

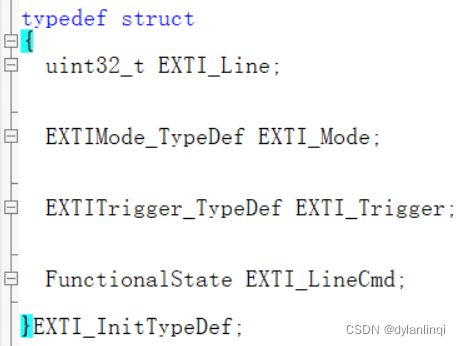

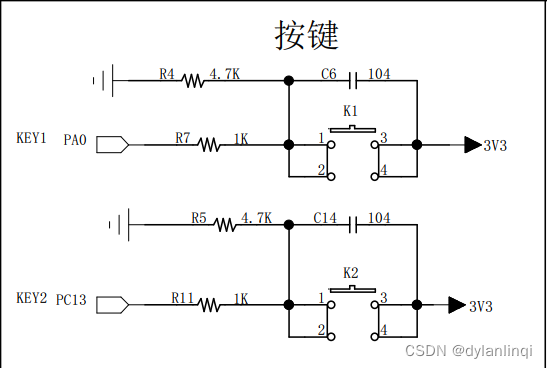

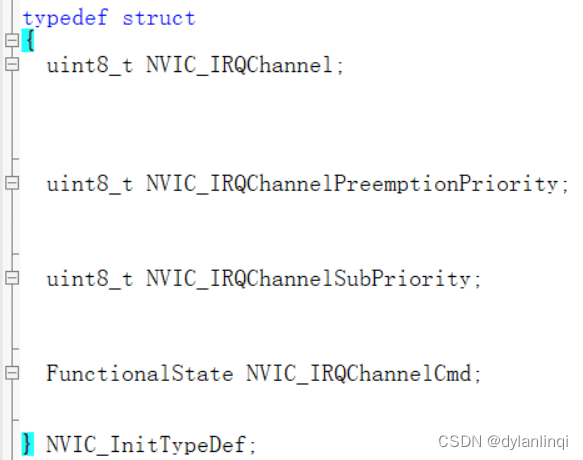

  1、先查开发板原理图，需要运用结构体NVIC_InitTypeDef、GPIO_InitTypeDef、EXTI_InitTypeDef以及库函数（GPIO_Init、EXTI_Init、NVIC_Init），其详细配置信息需查询头文件stm32f10x_exti.h。

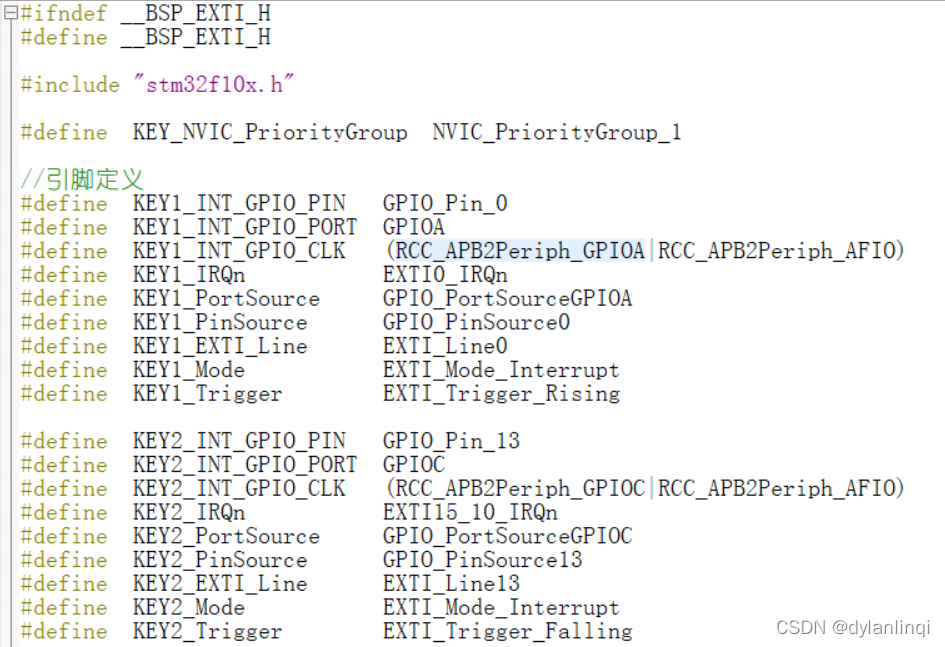

 2、创建bsp_exti.h进行宏定义

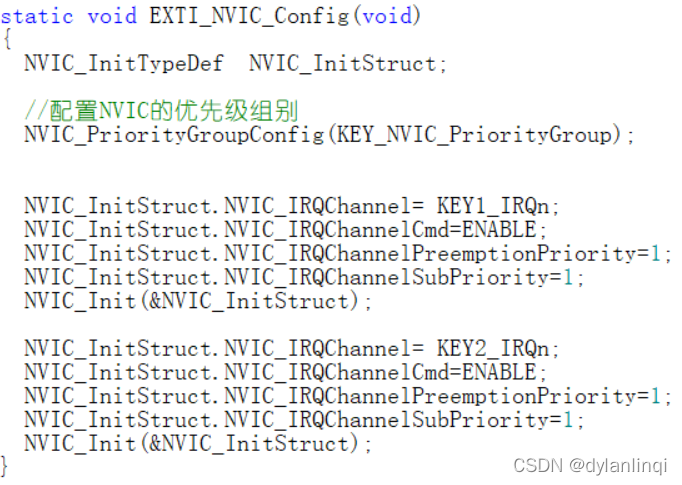

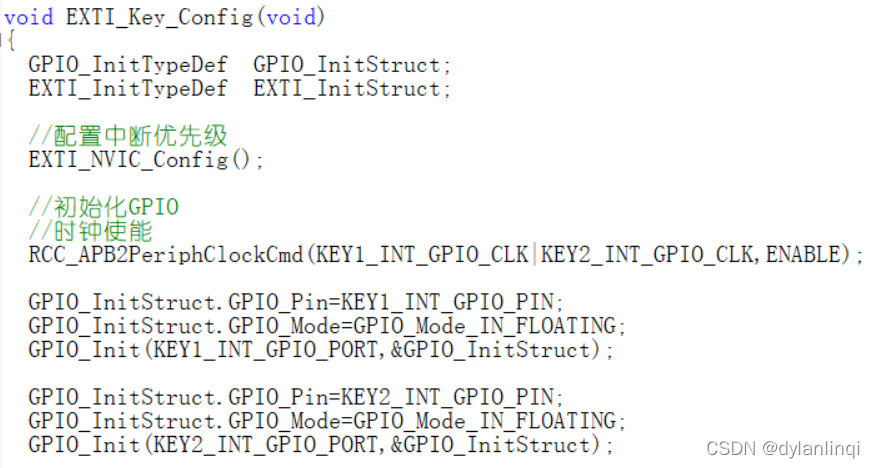

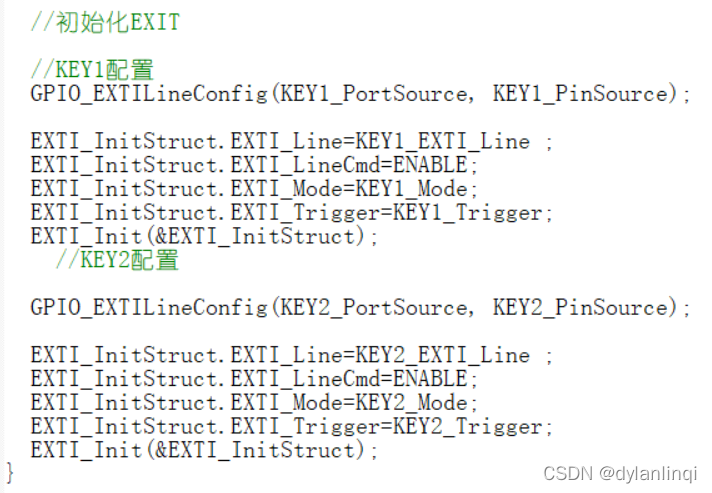

3、创建 bsp_exti.c进行初始化编程

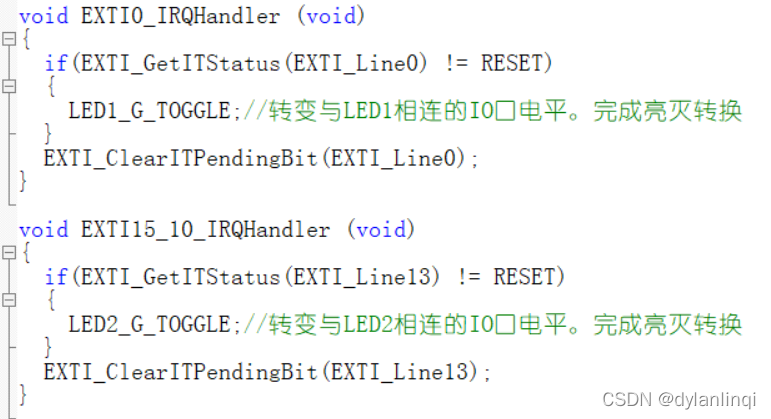

 三、在stm32f10x_it,c文件中编写中断函数

编程完成。
