西门子触摸屏如何设置心跳标志位来检测与PLC的通信状态？

1

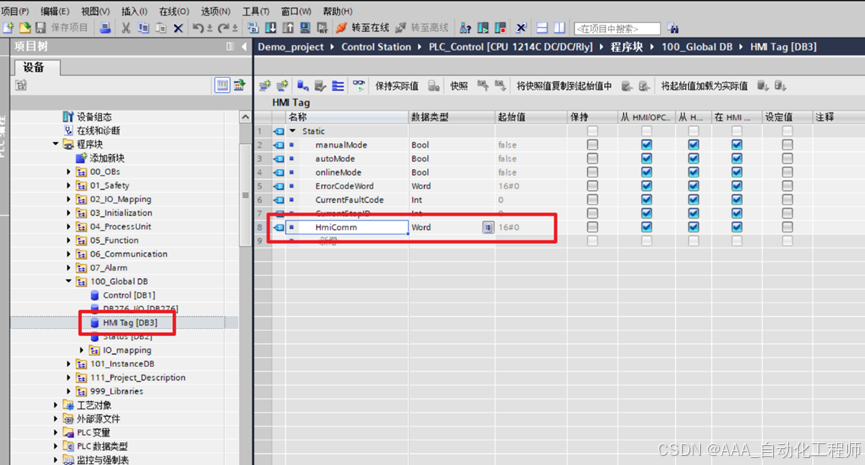

如下图所示，首先新建一个项目后，在PLC中添加一个变量（Word类型），

2

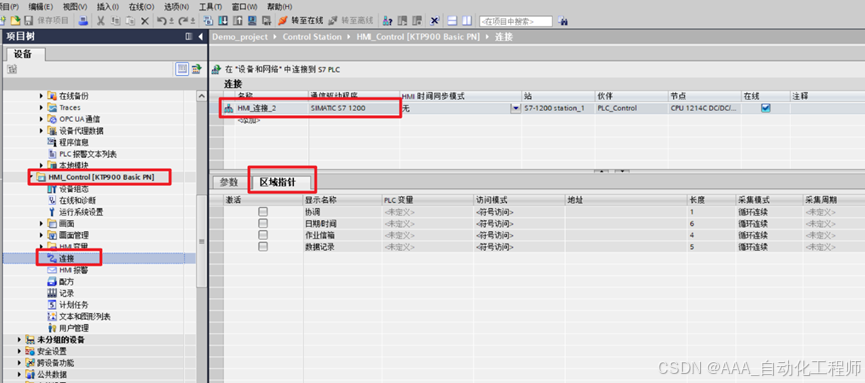

如下图所示，然后在HMI—连接中找到需要设置的HMI连接，找到区域指针，

3

如下图所示，勾选区域指针中的“协调”，然后将先前添加的PLC变量连接到这里，

4

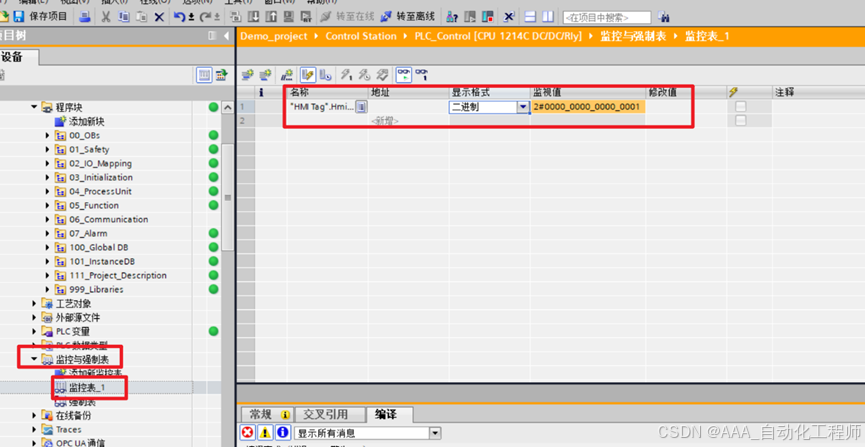

如下图所示，我们添加一个监控表，然后将PLC转至在线， 可以看到该变量的第2位，每隔1S变化一次，

5
