TIA博途中如何设计报警功能块FB，来简化编写离散量报警程序的时间？

0
如何设计一个报警FB，来简化离散量报警的组态时间，这里介绍一种方法，即通过GetSymbolName指令来获取变量的名称，从而输出到HMI上的报警视图中，大家可以参考一下。

  1. 首先，新建一个项目，添加PLC和HMI，两者的IP地址要在同一个网段内，在“设备和网络”中，新建HMI链接，将PLC和HMI连接起来，
    0.1

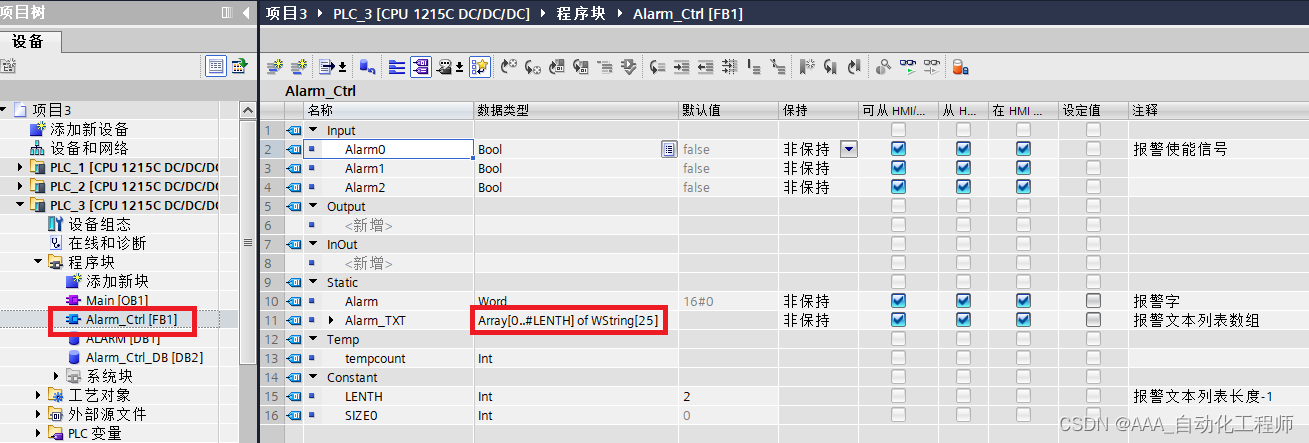

  2. 在程序块中，新建一个FB，如下图所示，然后在FB的接口中添加如下参数，报警文本Alarm_TXT中的数据类型为Wstring，并且这里规定字符串的长度为25，
    1<
