DirectX3D 11 总结 —— 1 绘制 win32 窗口

directX 3D 是什么

DirectX 3D是一种应用程序的接口（API），它可让以windows为平台的游戏或多媒体程序获得更高的执行效率，加强3d图形和声音的效果，并提供设计人员一个共同的硬件驱动标准，让游戏开发者不必为每一品牌的硬件来写不同的驱动程序，也降低用户安装及设置硬件的复杂度。
简单理解就是 windows 为了方便开发者驱动显卡运行，定义了一套 API标志，封装了硬件之间的差异，提供开发者的开发效率。

绘制窗口

directX 3D 主要用于图像的显示，因此首先需要创建一个窗口用于显示。

环境配置

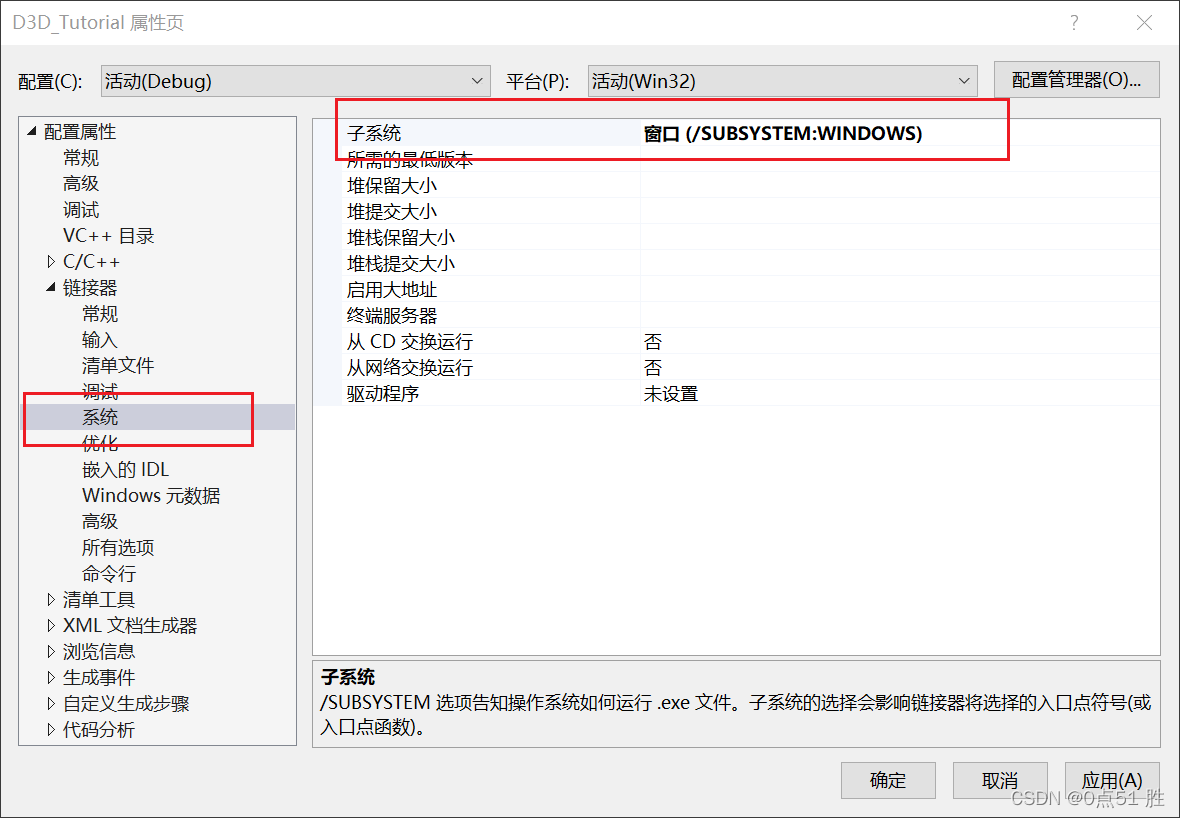

win32 窗口显示程序，visual studio 连接器 -> 系统 -> 子系统 要改为 /SUBSYSTEM:WINDOWS 。然后程序入口函数变为 WinMain WinMain 函数介绍

代码整体结构

代码整体结构如下所示。

#include <windows.h>
// 回调函数  处理获取的消息

int WINAPI WinMain(
	HINSTANCE hInstance,		// 应用程序句柄
	HINSTANCE hPrevInstance,	// 上一个应用程序的句柄，目前已弃用 一直为 NULL
	LPSTR     lpCmdLine,		// 传入的命令行
	int       nShowCmd			// 设置窗口的显示方式
)
{
	// 0. 设置窗口属性

	// 1. 注册窗口

	// 2. 创建窗口

	// 3. 显示窗口

	// 4. 消息分发

	return 0;
}

首先设置窗口属性，里面会设置回调函数、窗口类名和光标等参数；之后注册该窗口属性；接着创建该类型的窗口，通过指定窗口类名，选择对应的窗口属性；由于窗口默认是不显示的，所以需要主动调用显示窗口的函数；然后是一个死循环，不断获取 windows 系统的消息，然后将消息分发给创建的窗口；最终窗口的回调函数会收到该消息，并对消息进行相应的处理。

具体代码

#include <windows.h>

// 回调函数  处理获取的消息
LRESULT CALLBACK MyWinProc(HWND hwnd, // 窗口句柄
	UINT msg, // 消息类型
	WPARAM wparam,  // 辅助消息 键盘消息中，该参数代表哪个键按下
	LPARAM lparam)  // 辅助消息 鼠标信息中，该参数的低字节代表 x 坐标，高字节代表 y 坐标
{
	switch (msg)
	{
	case WM_CLOSE:
		PostQuitMessage(0);
		return 0;
	default:
		break;
	}
	return DefWindowProc(hwnd, msg, wparam, lparam);
}

int WINAPI WinMain(
	HINSTANCE hInstance,		// 应用程序句柄
	HINSTANCE hPrevInstance,	// 上一个应用程序的句柄，目前已弃用 一直为 NULL
	LPSTR     lpCmdLine,		// 传入的命令行
	int       nShowCmd			// 设置窗口的显示方式
)
{
	auto className = TEXT("FirstWindowClass");
	// 0. 设置窗口属性
	WNDCLASS wc;
	ZeroMemory(&wc, sizeof(wc));
	wc.style = 0;  // 窗口类型？
	wc.lpfnWndProc = MyWinProc; // 回调函数
	wc.cbClsExtra = 0; // 类分配的额外字节数
	wc.cbWndExtra = 0; // 窗口分配的额外字节数
	wc.hInstance = hInstance; // 包含类的窗口过程的实例的句柄 ？
	wc.hIcon = LoadIcon(NULL, IDI_INFORMATION); // 窗口图标
	wc.hCursor = LoadCursor(NULL, IDC_ARROW); // 光标形状
	wc.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH); // 设置背景颜色
	wc.lpszMenuName = TEXT("窗口 menu"); // 菜单名字
	wc.lpszClassName = className; // 窗口类名 创建窗口时设置该名字，来引用该属性

	// 1. 注册窗口
	RegisterClass(&wc);

	// 2. 创建窗口
	HWND hWnd = CreateWindow(className,			// 创建的窗口类名
		TEXT("First Window"),		// 窗口名称
		WS_OVERLAPPEDWINDOW,		// 窗口类型
		200, 200,					// 窗口起始位置
		400, 300,					// 窗口宽高
		NULL,						// 父窗口句柄
		NULL,						// 菜单句柄
		hInstance,					// 要与该窗口关联的模块实例的句柄
		NULL						// 更 WM_CREATE 消息，通过 lparam 传入回调函数的数据
	);

	// 3. 显示窗口
	ShowWindow(hWnd, nShowCmd);
	UpdateWindow(hWnd);

	// 4. 消息分发
	MSG msg;
	BOOL ret;
	while ((ret = GetMessage(&msg, NULL, NULL, NULL)) != 0)
	{
		// 将类似组合键转换成可识别的
		TranslateMessage(&msg);
		// 分配消息
		DispatchMessage(&msg);
	}

	return 0;
}

参考文献

https://www.bilibili.com/video/BV1St41127CV?spm_id_from=333.337.search-card.all.click
