交换机的使用

一 交换机工作原理

1 交换机基础

二层交换机是属于数据链路层设备，工作在数据链路层，数据链路层传输的是数据帧，封装的是MAC头部

二层交换机转发的是数据帧，靠MAC地址转发

二层交换机连接的是相同网络（连接的主机网络地址相同，相同网段）

2 交换机原理

交换机上维护了一张表（MAC表）：记录的是接口和MAC地址的对应关系

工作原理：交换机收到一个数据帧后

1 首先查看源MAC地址，MAC表中没有记录，记录源MAC地址

2 再查看目的MAC地址，MAC表中没有记录就除接收接口外的其他接口转发（广播），MAC表中有，找到对应接口转发（单播）

注意：主机单播交换机不一定是单播，交换机只看它的MAC地址表，例如主机使用命令arp -s ip mac 静态绑定另一个主机，但是交换机mac表中没有还是会给同一个广播域中其它主机发送icmp报文。

二 交换机配置

1 出厂console口接入

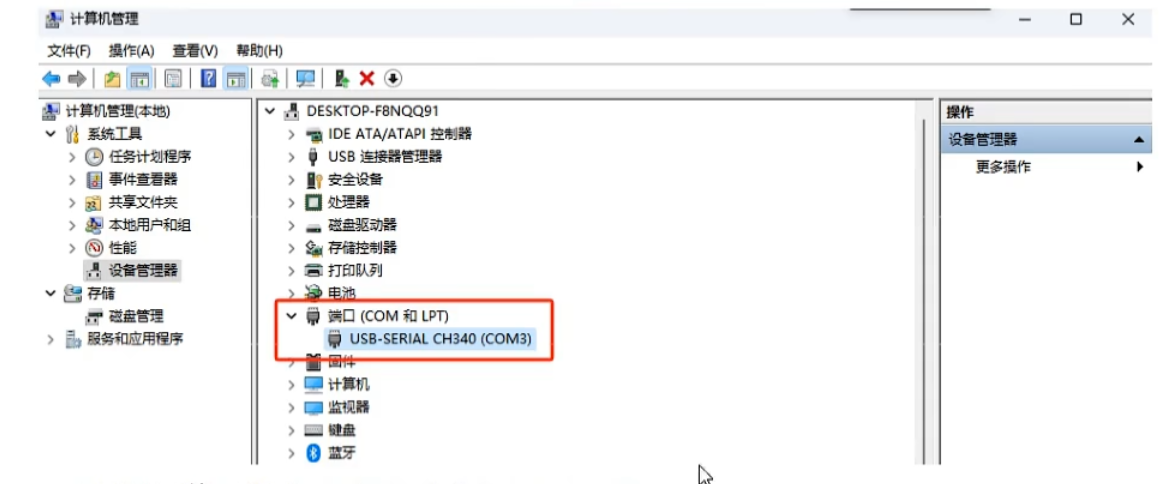

一根console线网口连接交换机的console口。另一端连接电脑的USB/com/蓝牙

使用超级终端软件访问交换机的console口（xshell）

2 华为设备的命令行基础

用户视图

<Huawei>

系统视图

<Huawei>system-view                                       #可简写sys
Enter system view, return user view with Ctrl+Z.
[Huawei]

接口视图

[Huawei]interface g
[Huawei]interface GigabitEthernet 0/0/10           #可简写int g 0/0/10
[Huawei-GigabitEthernet0/0/10]

在设备中使用命令可以开始采用简写模式，想要知道命令的帮助信息，可以使用？给出提示，对于命令也可以使用tab键进行补全

返回上一视图

[Huawei-GigabitEthernet0/0/10]quit
[Huawei]q
<Huawei>

常用的基础设置（在设备中查看耨写信息都是使用display命令，此命令可以在任何视图中使用）

#设置主机名

[Huawei]sysname sw
#查看MAC地址表

[sw]display mac-address

#查看某个接口的信息

[sw]dispaly int g0/0/10

在交换机上配置了内容后，默认不会永久性保存（交换机断电配置会丢失），如果需要重启设备，需要保存配置

#查看当前配置信息

[sw]display current-configuration

#将当前配置信息保存

<sw>save         #必须要在用户视图

#查看保存配置信息

<sw>dis saved-configuration

#删除保存信息

<sw>reset saved-configuration

# 为console口设置密码

<sw>sys

[sw]user-interface console 0

[sw-ui-console0]authentication-mode aaa        #设置3a认证

[sw-ui-console0]q
[sw]aaa

[sw-aaa]local-user zhangsan password cipher 123    #cipher查看配置信息的时候显示的是密文

[sw-aaa]local-user zhangsan privilege level 15          #设置权限级别15是最高

 3 网络接入

telnet远程

#交换机设置ip地址：交换机的接口都是二层接口，二层接口时不能设置IP的，需要交换机的三层接口上去配置ip，交换机默认的三层接口是vlan1接口

[Huawei]sysname telnetserver

[telnetserver]int vlan 1

[telnetserver-Vlanif1]ip add 192.168.51.100 24

#配置telnet服务

[telnetserver]telnet server enable

[telnetserver]user-interface vty 0 4

[telnetserver-ui-vty0-4]authentication-mode aaa

[telnetserver-ui-vty0-4]protocol inbound telnet               #设置入栈协议

 #aaa配置

[telnetserver]aaa

[telnetserver-aaa]local-user zhangsan password cipher 123

[telnetserver-aaa]local-user zhangsan privilege level 15

[telnetserver-aaa]local-user zhangsan service-type telnet

ssh远程

#交换机设置ip

同上

 #配置ssh服务

[Huawei]user-interface vty 0 4

[Huawei-ui-vty0-4]authentication-mode aaa

[Huawei-ui-vty0-4]protocol inbound ssh

#aaa配置

[Huawei-aaa]local-user zhangsan password cipher 123

[Huawei-aaa]local-user zhangsan privilege level 15

[Huawei-aaa]local-user zhangsan service-type ssh

 #ssh配置

[Huawei]stelnet server enable

[Huawei]ssh user zhangsan

[Huawei]ssh user zhangsan authentication-type password

[Huawei]ssh user zhangsan service-type stelnet

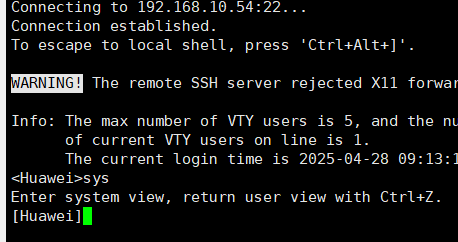

使用第三方工具xshell进行连接
