1、前言

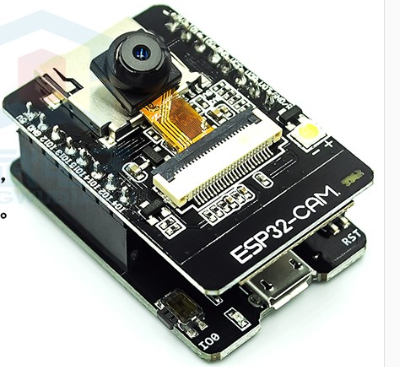

最近开始把玩一下手上的几个ESP32CAM开发板。

通过它我们可以完成一些视频流监控或者图片拍照上传。（虽然图片质量堪比10年前的手机相机，但是这个价格已经可以了。。。），当然如果性能可以，还可以跑一下OpenCV等等的人脸识别。

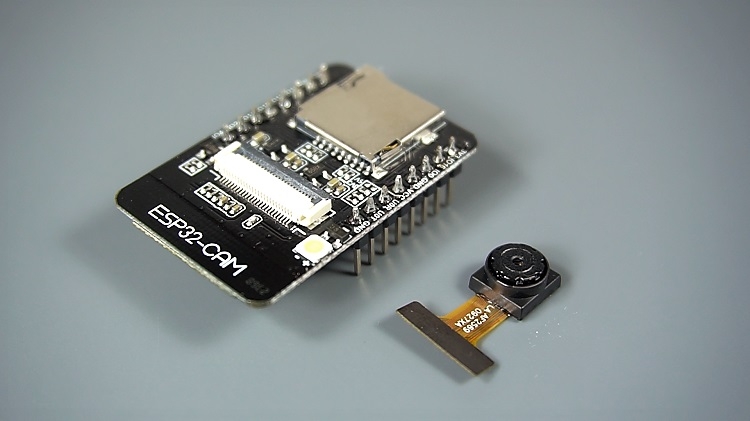

2、硬件说明

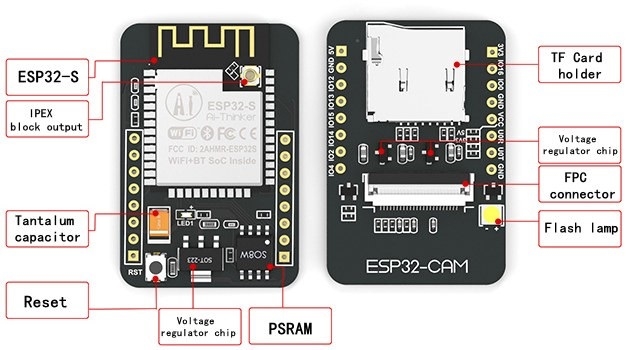

电路图：

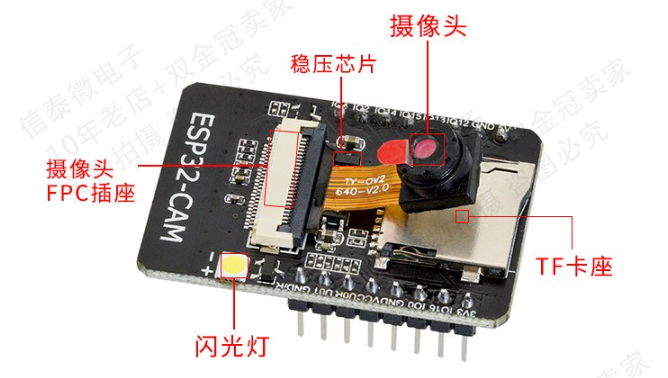

2.1 闪光灯 + TF卡

这里可以插入SD卡去存储图片。

3、硬件下载

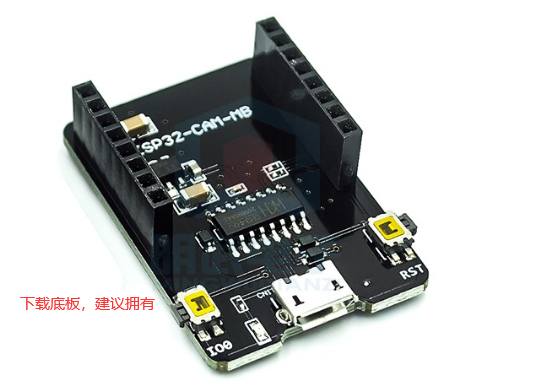

楼主强烈建议新手买个直接下载底座。

直接把ESP32CAM插上底板。

4、软件配置

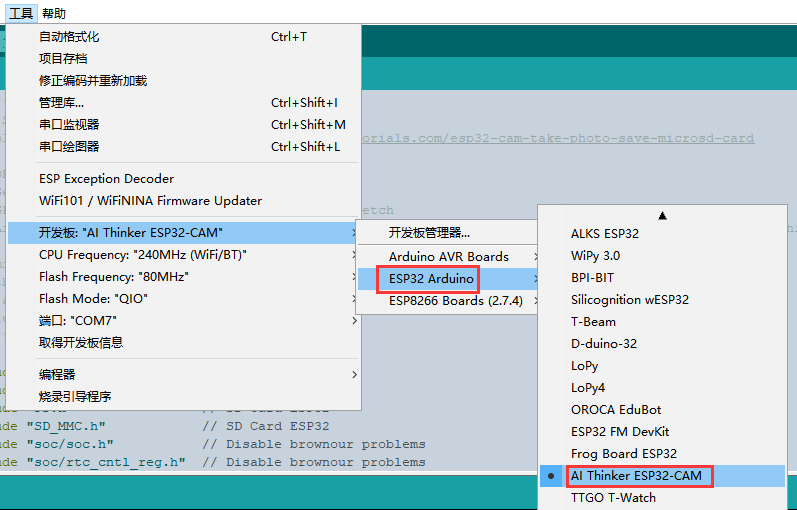

直接选择 AI Thinker ESP32-CAM.

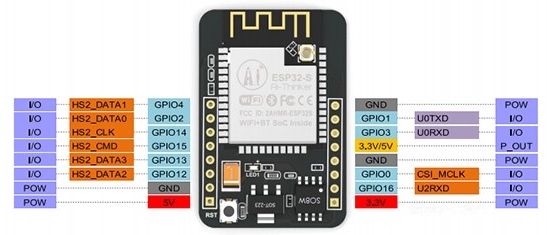

5、引脚

https://randomnerdtutorials.com/esp32-cam-ai-thinker-pinout/

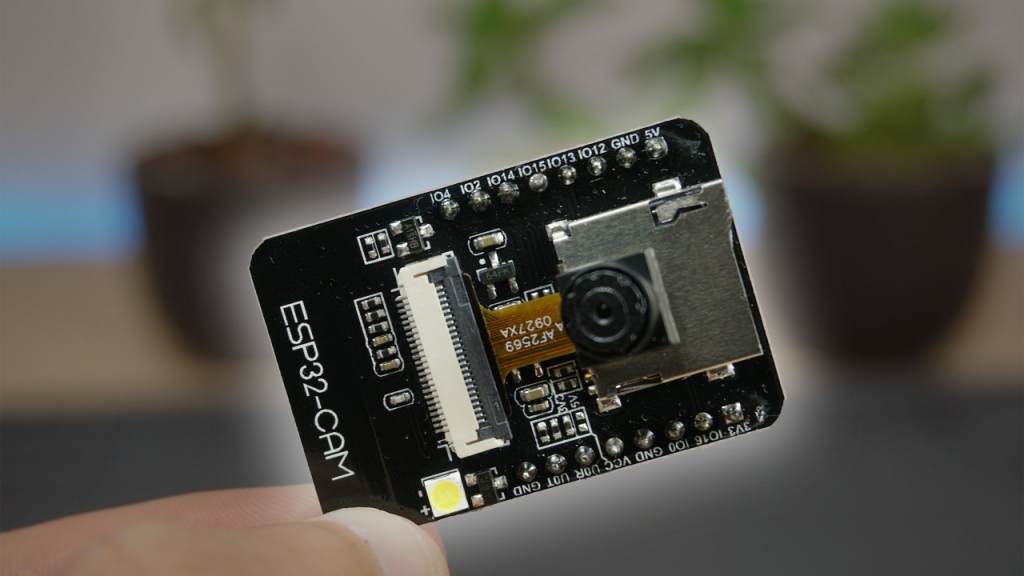

ESP32-CAM 是一款开发板，带有一个 ESP32-S 芯片、一个 OV2640 摄像头、microSD 卡插槽和几个用于连接外设的 GPIO。

5.1 MicroSD 卡连接

以下引脚用于在 microSD 卡运行时与其接口。

• GPIO 14: CLK
• GPIO 15: CMD
• GPIO 2: Data 0
• GPIO 4: Data 1 (also connected to the on-board LED)
• GPIO 12: Data 2
• GPIO 13: Data 3

5.2 LED（GPIO 4），闪光灯

ESP32-CAM 具有非常明亮的内置 LED，可在拍照
时用作闪光灯。该 LED 在内部连接到GPIO 4.

该GPIO还连接到microSD卡插槽，因此在尝试同时使用两者时可能会遇到麻烦 - 使用microSD卡时手电筒会亮起。

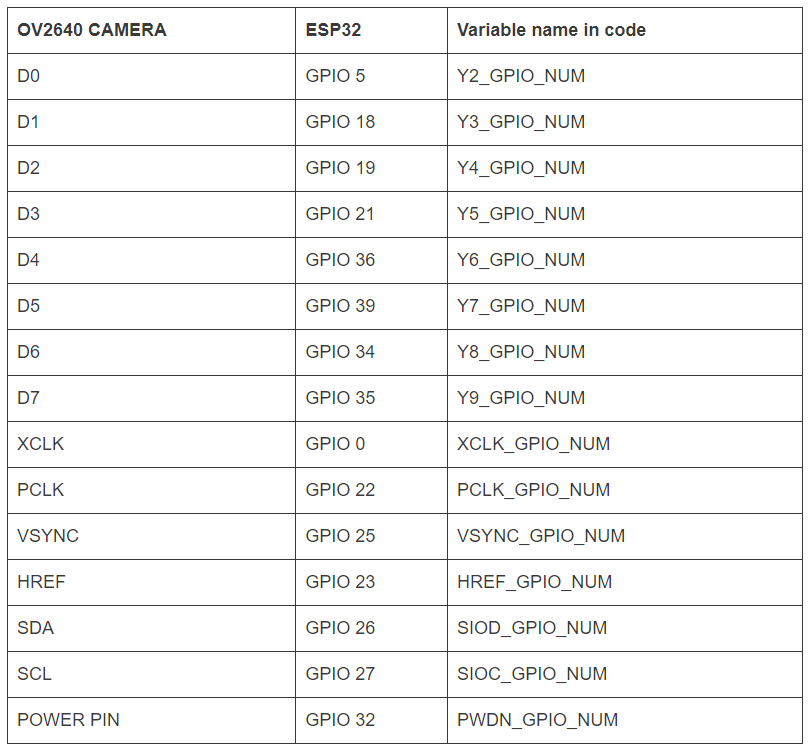

5.3 相机连接
