调试以太网时卡死在while(ETH_GetSoftwareResetStatus()==SET)

煮雪烹茶hello

于 2025-04-02 13:47:40 发布

阅读量576

点赞数 29

文章标签：嵌入式硬件 stm32 DP83848

本文链接：https://blog.youkuaiyun.com/dpgcsdn/article/details/146940615

版权

问题描述

最近在调试一个项目的板子，用的STM32F407IGT6+DP83848，以太网例程用的安富莱的，在调试以太网功能时，初始化时老是卡死在while(ETH_GetSoftwareResetStatus()==SET) ，将这行换成if语句后还是执行不下去，仍然无法ping通。

解决过程

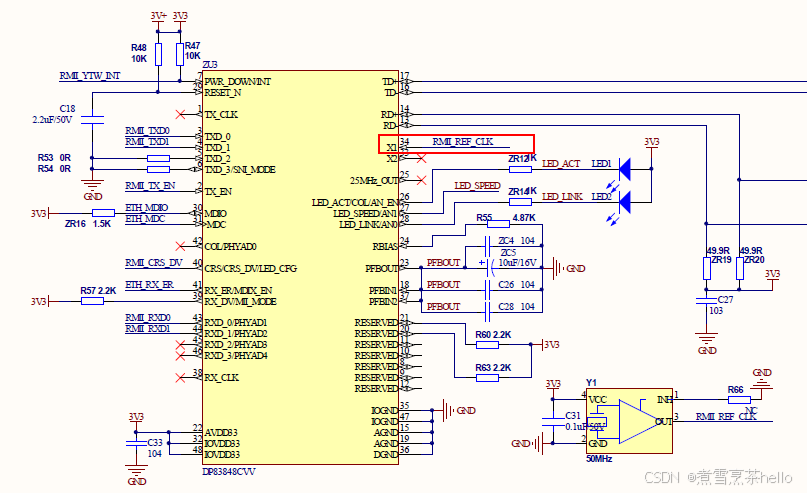

请教了了安富莱开发人员（不得不提安富莱的开发人员还是很耐心，8年前买过他家的开发板现在仍然有问必答），又在网上搜了很多大家遇到的结果，大部分人都说应该是时钟问题，在和硬件设计师确认后，确实是时钟原因，虽然板子用的是外部晶振做时钟，但是PHY的时钟还是需要连到STM的PA1脚。

/**
  * @brief  Configures the Ethernet Interface
  * @param  None
  * @retval None
  */
static void ETH_MACDMA_Config(void)
{
  /* 打印调试信息 */
  lwip_printf("LwIP Enter ETH_MACDMA_Config()\r\n");

  /* Enable ETHERNET clock  */
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_ETH_MAC | RCC_AHB1Periph_ETH_MAC_Tx |
                        RCC_AHB1Periph_ETH_MAC_Rx, ENABLE);

  /* Reset ETHERNET on AHB Bus */
  ETH_DeInit();

  /* Software reset */
  ETH_SoftwareReset();

  /* Wait for software reset */
  while (ETH_GetSoftwareResetStatus() == SET);

  /* ETHERNET Configuration --------------------------------------------------*/
  /* Call ETH_StructInit if you don't like to configure all ETH_InitStructure parameter */
  ETH_StructInit(&ETH_InitStructure);

  /* Fill ETH_InitStructure parametrs */
  /*------------------------   MAC   -----------------------------------*/
  ETH_InitStructure.ETH_AutoNegotiation = ETH_AutoNegotiation_Enable;
//  ETH_InitStructure.ETH_AutoNegotiation = ETH_AutoNegotiation_Disable;
//  ETH_InitStructure.ETH_Speed = ETH_Speed_10M;
//  ETH_InitStructure.ETH_Mode = ETH_Mode_FullDuplex;

  ETH_InitStructure.ETH_LoopbackMode = ETH_LoopbackMode_Disable;
  ETH_InitStructure.ETH_RetryTransmission = ETH_RetryTransmission_Disable;
  ETH_InitStructure.ETH_AutomaticPadCRCStrip = ETH_AutomaticPadCRCStrip_Disable;
  ETH_InitStructure.ETH_ReceiveAll = ETH_ReceiveAll_Disable;
  ETH_InitStructure.ETH_BroadcastFramesReception = ETH_BroadcastFramesReception_Enable;
  ETH_InitStructure.ETH_PromiscuousMode = ETH_PromiscuousMode_Disable;
  ETH_InitStructure.ETH_MulticastFramesFilter = ETH_MulticastFramesFilter_Perfect;
  ETH_InitStructure.ETH_UnicastFramesFilter = ETH_UnicastFramesFilter_Perfect;
#ifdef CHECKSUM_BY_HARDWARE
  ETH_InitStructure.ETH_ChecksumOffload = ETH_ChecksumOffload_Enable;
#endif

  /*------------------------   DMA   -----------------------------------------*/
  /* When we use the Checksum offload feature, we need to enable the Store and Forward mode:
  the store and forward guarantee that a whole frame is stored in the FIFO, so the MAC can insert/verify the checksum,
  if the checksum is OK the DMA can handle the frame otherwise the frame is dropped */
  ETH_InitStructure.ETH_DropTCPIPChecksumErrorFrame = ETH_DropTCPIPChecksumErrorFrame_Enable;
  ETH_InitStructure.ETH_ReceiveStoreForward = ETH_ReceiveStoreForward_Enable;
  ETH_InitStructure.ETH_TransmitStoreForward = ETH_TransmitStoreForward_Enable;

  ETH_InitStructure.ETH_ForwardErrorFrames = ETH_ForwardErrorFrames_Disable;
  ETH_InitStructure.ETH_ForwardUndersizedGoodFrames = ETH_ForwardUndersizedGoodFrames_Disable;
  ETH_InitStructure.ETH_SecondFrameOperate = ETH_SecondFrameOperate_Enable;
  ETH_InitStructure.ETH_AddressAlignedBeats = ETH_AddressAlignedBeats_Enable;
  ETH_InitStructure.ETH_FixedBurst = ETH_FixedBurst_Enable;
  ETH_InitStructure.ETH_RxDMABurstLength = ETH_RxDMABurstLength_32Beat;
  ETH_InitStructure.ETH_TxDMABurstLength = ETH_TxDMABurstLength_32Beat;
  ETH_InitStructure.ETH_DMAArbitration = ETH_DMAArbitration_RoundRobin_RxTx_2_1;

  /* 打印调试信息 */
  lwip_printf("LwIP Enter ETH_Init()\r\n");

  /* Configure Ethernet */
  EthStatus = ETH_Init(&ETH_InitStructure, DP83848_PHY_ADDRESS);
}

结论

将PHY的时钟连到STM的PA1脚。在解决此问题前，我搜了网上大量的回答，以下是一些结果分享，希望可以给后续遇到此问题的同学一点帮助。

下面是分享一些关于网上大家对于“卡死在while(ETH_GetSoftwareResetStatus()==SET)”问题的一些回答或解决建议：

1.检查PHY芯片是否虚焊；
2.用示波器打一下晶振，确认晶振是否起振；
3.用示波器测试时钟和信号，确认是否正常；
4.用示波器检查STM32芯片的ETH时钟引脚，确认程序是否正常运行；
5.确认STM32芯片ETH的时钟引脚是否虚焊；
6.确认IO引脚初始化是否正确；
7.DP83848的34脚和PA1相连，使能PA1就好了；
8.我使用官方st的例程，结果原因是硬件和程序的网络模式不对，用的是MII，而我的硬件模式是RMII，把main.h内的#define RMII注释取消，#define MII注释就好了；
9.定义RMII_MODE，注释掉MII_MODE；
9.MII模式：“adding this line after the PA8 configuration ''GPIO_PinAFConfig(GPIOA,GPIO_PinSource8,GPIO_AF_MCO) ;''
10.MII模式：找到原因了，他需要时钟同步才行，所以之前说的那两条时钟先都应该有25M才对；
11.我用的是STM32F107VCT6+DP83848，停在while (ETH_GetSoftwareResetStatus() == SET);的原因是由于PA8（MCO时钟输出脚），未进行复用推挽输出到PA1（RMII_REF_CLK脚）上。后来只要把PA8的时钟输出到PA1上就可以正常运行了；
12./* Enable the Ethernet Rx Interrupt */ETH_DMAITConfig(ETH_DMA_IT_NIS | ETH_DMA_IT_R, ENABLE)；
13.参考Nationstech.N32G45x_SNMP_V1.0 demo移植lwip，发现卡死在以下代码 while (ETH_GetSoftwareResetStatus() == SET)，跳过这个while，往下配置phy可以正常配置，但是ping不通，怀疑还是这个SWR的问题，看手册发现SWR是自动清0的，请教各位大佬，啥情况下SWR位会一直为1。answer：时钟没有正确配置
14.正是由于时钟问题，不过我的是由于我MCO和外部50MHZ同时用造成外部有源，波形也不大好，所以我去掉有源了，初始化正常了；
15.今天，我也遇到这个问题，看了些网友说的，MCO有没有输出。我用的芯片DM9161,而芯片是DP83848，就没有问题。我重新修改驱动文件，发现
   GPIO_ETH_MediaInterfaceConfig(GPIO_ETH_MediaInterface_RMII);
   在RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_ETH_MAC | RCC_AHB1Periph_ETH_MAC_Tx |RCC_AHB1Periph_ETH_MAC_Rx, ENABLE);
   之前进行初始化，导致没有配置成功。还有DM9161，MAC,需要
   ETH_InitStructure.ETH_AutoNegotiation = ETH_AutoNegotiation_Disable;
   ETH_InitStructure.ETH_Speed = ETH_Speed_100M;
   ETH_InitStructure.ETH_Mode = ETH_Mode_FullDuplex;
   这样设置，不能自适应方式。才能成功。希望后面的同学，看了此贴绕过这个坑。
16.#define PHY_SR 17 /*!< Tranceiver Status Register */
#define PHY_Speed_Status ((u16)0x3000) /*!< Configured information of Speed: 10Mbps */
#define PHY_Duplex_Status ((u16)0xA000) /*!< Configured information of Duplex: Full-duplex */
17.PA1应该连接到时钟源上面；
