瞬态抑制TVS二极管工作电压范围从3.3V-600V，之前科普过200V、300V、400V等高压TVS二极管有关型号、参数、应用等方面的知识，今天要讲解的是6V瞬态抑制二极管，被咨询最多问题之一。不同的客户，对于TVS二极管的咨询侧重点不同，大部分客户都是奔着封装、功率、电容、电压、型号、丝印印字等关键词前来咨询的。关于工作电压，算是咨询频率比较高的因素之一。那么，工作电压6V的瞬态抑制二极管型号，具体有哪些呢？
TVS二极管工作原理

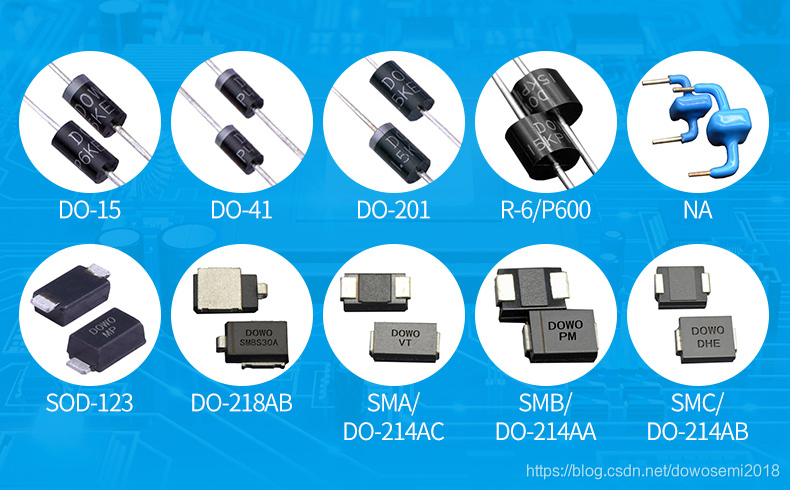

根据东沃电子TVS二极管产品手册查询可知，6V瞬态抑制二极管型号有：
1）SOD-123封装：SMF6.0A（单向、功率200W）、SMF6.0CA（双向、功率200W）、SMF4L6.0A（单向、功率400W）、SMF4L6.0CA（双向、功率400W）；
2）SMA/DO-214AC封装：SMAJ6.0A（单向、功率400W）、SMAJ6.0CA（双向、功率400W）、SMA6J6.0A（单向、功率600W）、SMA6J6.0CA（双向、功率600W）；
3）SMB/DO-214AA封装：SMBJ6.0A（单向、功率600W）、SMBJ6.0CA（双向、功率600W）、SMB10J6.0A（单向、功率1000W）、SMB10J6.0CA（双向、功率1000W）；
4）SMC/DO-214AB封装：SMCJ6.0A（单向、功率1500W）、SMCJ6.0CA（双向、功率1500W）、SMDJ6.0A（单向、功率3000W）、SMDJ6.0CA（双向、功率3000W）；
5）R-6/P600封装：3KP6.0A（单向、功率3000W）、3KP6.0CA（双向、功率3000W）、5KP6.0A（单向、功率5000W）、5KP6.0CA（双向、功率5000W）；

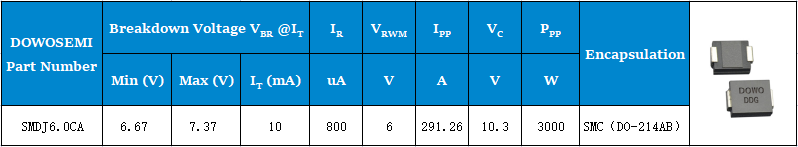

双向TVS二极管SMDJ6.0CA

具体参数，详见对应型号的产品规格书。6V瞬态抑制二极管，属于电压TVS，对于同功率和同电压的TVS来说，在VRWM≤10V 时，双向TVS 漏电流是单向TVS 漏电流的2 倍，也就是说双向漏电流比较大。同时，还需要注意的是，由于低压TVS漏电流较大，为此，测试电流选取的测试电流也较大，比如SMAJ6.0A，测试电流选取10mA，电流施加时间应不能超过400ms，否则容易导致瞬态抑制TVS二极管受热损坏。最小击穿电压和最大击穿电压是瞬态抑制二极管击穿电压的一个偏差，一般为±5%的偏差。瞬态抑制TVS二极管测试时，击穿电压落在最小击穿电压和最大击穿电压之间，则视为合格品！想了解更多有关6V低压瞬态抑制二极管的信息，可随时咨询东沃电子！
