小白自学习Labview笔记（四）-------条件结构

Labview中的条件结构类似于文本语言的if…else语句或switch语句。

一、条件结构介绍

• 条件结构包含两个或两个以上的子程序框图。
• 程序运行时只能执行一个条件分支，由输入值决定执行的子程序框图。

• 条件结构顶部的条件选择器，决定输入值对应的分支选择器（如上图输入条件是布尔值，则对应的分支为真和假），可以通过向左跟向右的箭头上下查询，或者点击中间下拉框选择需要的分支。
• 将一个数值连接如选择器（带方框的“?”），就可执行所需要的分支。
• 选择器可以连接的类型有：整数，布尔，字符串和枚举类型。
• 连接整数，字符串，或枚举类型时，可以右键选择添加分支，增加需要的分支。

• 当连接字符串时，可以选择不区分大小写，以满足编程需求。

• 分支会有一个默认分支，用来处理正常输入值之外的意外情况，相当于switch分支中的default。可以右键把某一分支设置为默认分支。


二、条件结构的输入输出隧道

• 条件结构可以有多个输入输出隧道。
• 所有输入都可以供所有分支选择，但条件分支不需要使用每一个输入。

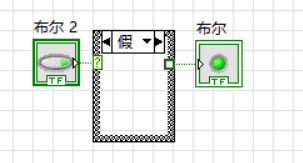

• 但是每个条件分支都需要定义各自的输出隧道（输出隧道，每个分支都需要配置值），如果没有配置，Labview会用空心方框提示错误。（如图，条件假，没有为输出隧道配置一个值，会出现空心方框提示错误）

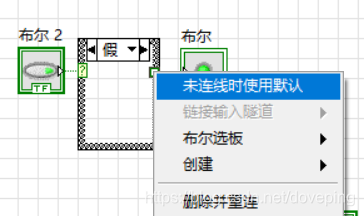

• 如果有些输出不重要，可以右键点击输出隧道–>未连接分支使用默认值，默认值见下面表格。

• 数据类型的默认值。

类型	默认值
数值	0
布尔	FALSE
字符串	空 “ ”

练习

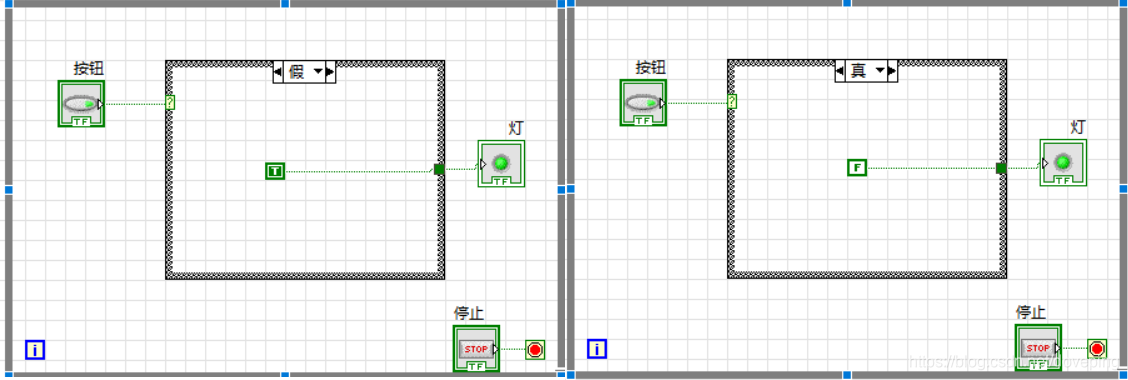

1. 用布尔条件结构，做一个非门，按钮打开是灯灭，按钮关闭时灯开。

2. 输入两个正整数，如果同为奇数或同为偶数就输出相加的和，若一个为奇数，一个为偶数，就输出第一个数减去第二个数的差。

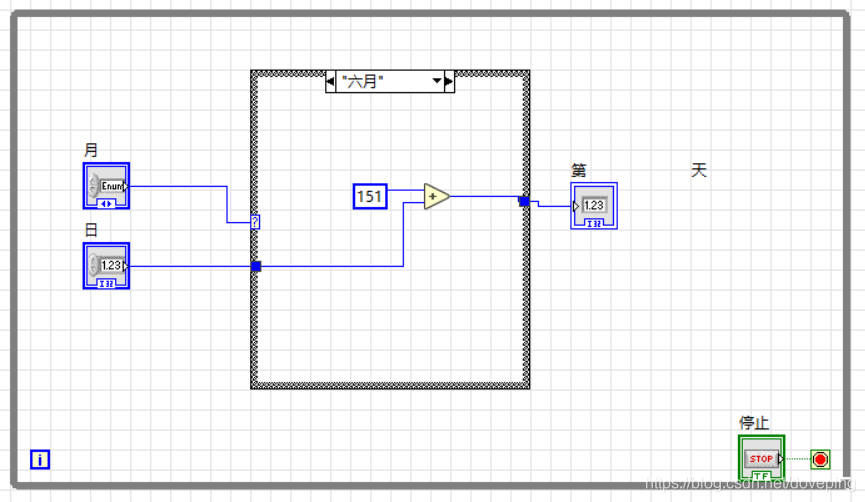

3. 输入月份跟日期（不考虑错误输入，不考虑闰年），得出这一天是今年的第几天。

• 用建立月份的枚举方法来做

• 我将自己编写的代码上传供大家参考

总结

相信学过其它语言的同学，都能对分支结构很容易上手，但是还是有挺多细节值得关注的。
