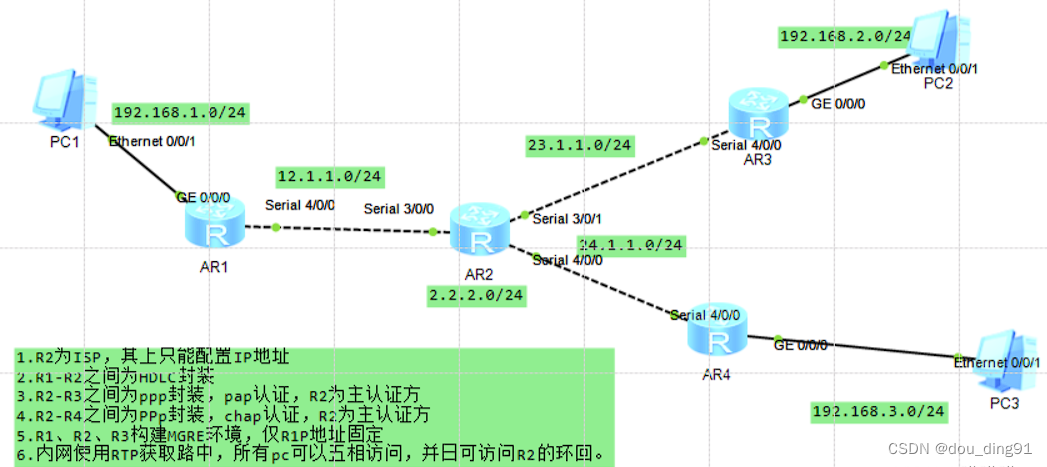

实验拓扑图

实验需求
1.R2为ISP,其上只能配置IP地址
2.R1-R2之间为HDLC封装
3.R2-R3之间为ppp封装,pap认证,R2为主认证方
4.R2-R4之间为ppp封装,chap认证,R2为主认证方
5.R1、R2、R3构建MGRE环境,仅R1IP地址固定
6.内网使用RIP获取路由,所有pc可以互相访问,并日可访问R2的环回。
实验思路
首先进行ip地址的规划
然后搭建路由,给R1.3.4做去公网的缺省路由
R1.R3.R4之间搭建MGRE环环境
让R1成为中心站点,R3、R4为分支站点,让分支站点到中心站点注册
使用RIP让每个路由器获取到所有的路由,让所有PC可以访问
实验步骤

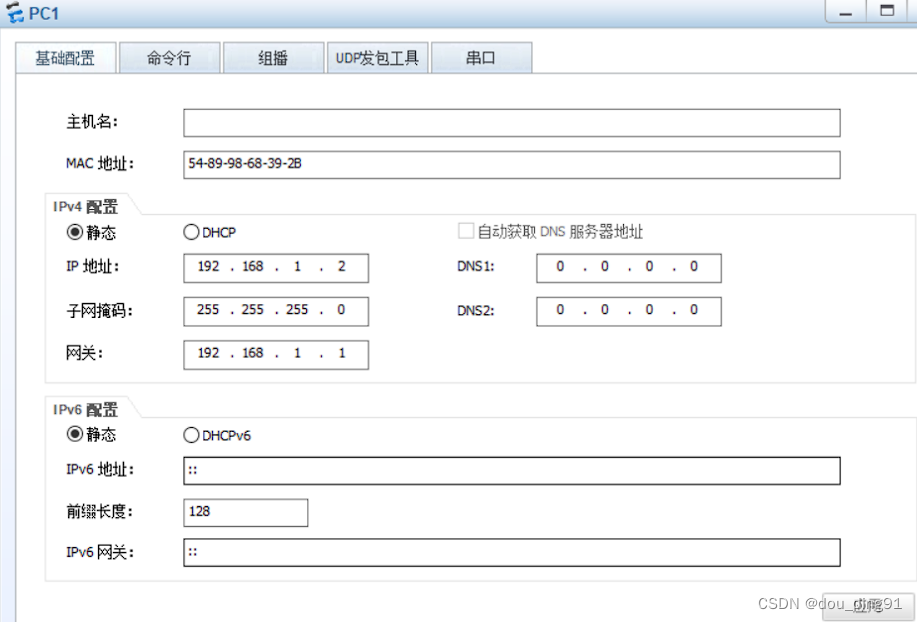

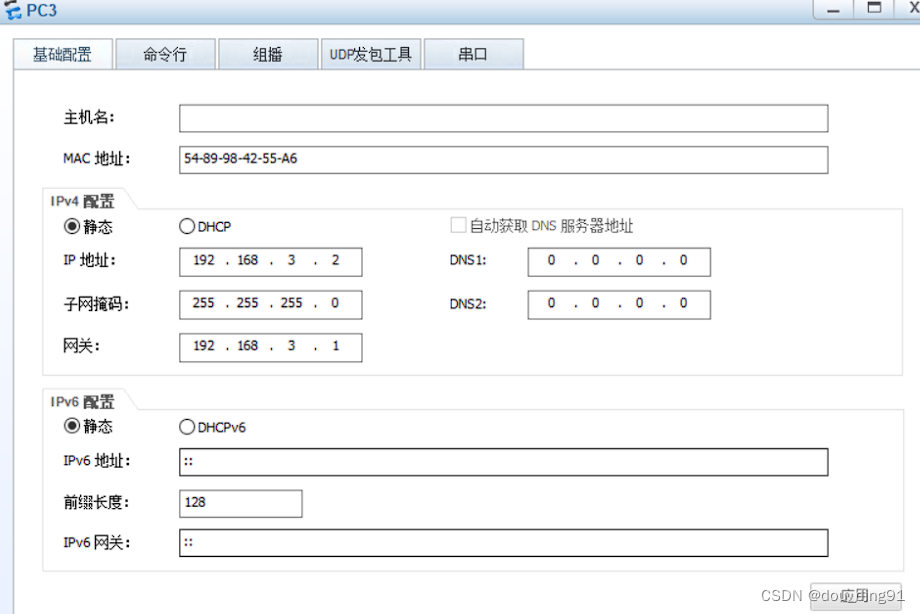

配置IP

配置R1-R2之间为HDLC封装
R1上的配置
[r1]interface Serial 4/0/0
[r1-Serial4/0/0]ip address 1.1.1.1 24
[r1-Serial4/0/0]link
[r1-Serial4/0/0]link-protocol h
[r1-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]
:y
R2上的配置
[r2]interface s4/0/0
[r2-Serial4/0/0]ip address 1.1.1.2 24
[r2-Serial4/0/0]lin
[r2-Serial4/0/0]link-protocol h
[r2-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]
:y
配置R2-R3之间为PPP封装,pap认证,R2为主认证方
R2
[r2]aaa
[r2-aaa]local-user a password cipher 123456
[r2-aaa]local-user a service-type ppp
[r2-aaa]int s4/0/1
[r2-Serial4/0/1]ip address 2.2.2.1 24
[r2-Serial4/0/1]ppp authentication-mode pap
R3
[r3]interface s4/0/1
[r3-Serial4/0/1]ip address 2.2.2.2 24
[r3-Serial4/0/1]ppp pap local-user a password cipher 123456
配置 R2- R4之间为PPP封装,chap认证,R2为主认证方
R2
[r2]aaa
[r2-aaa]local-user a1 password cipher 123456
[r2-aaa]local-user a1 service-type ppp
[r2-aaa]int s3/0/0
[r2-Serial3/0/0]ppp authentication-mode chap
[r3-Serial4/0/1]ip address 3.3.3.1 24
R4
[r4]interface s3/0/0
[r4-Serial3/0/0]ip address 3.3.3.2 24
[r4-Serial3/0/0]ppp chap password cipher 123456
R1、R3、R4构建MGRE环境
R1中心站点配置
[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip address 192.168.4.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp
[r1-Tunnel0/0/0]source 1.1.1.1
[r1-Tunnel0/0/0]nhrp entry multicast dynamic
[r1-Tunnel0/0/0]nhrp network-id 100
R3,R4分站点配置
[r3]interface t 0/0/0
[r3-Tunnel0/0/0]ip address 192.168.4.2 24
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp
[r3-Tunnel0/0/0]source s 4/0/1
[r3-Tunnel0/0/0]nhrp entry 192.168.4.1 1.1.1.1 register
[r3-Tunnel0/0/0]nhrp network-id 100
[r4]interface t 0/0/0
[r4-Tunnel0/0/0]ip address 192.168.4.3 24
[r4-Tunnel0/0/0]tunnel-protocol gre p2mp
[r4-Tunnel0/0/0]source s 3/0/0
[r4-Tunnel0/0/0]nhrp entry 192.168.4.1 1.1.1.1 register
[r4-Tunnel0/0/0]nhrp network-id 100
配置RIP和缺省路由
R1
[r1]rip 1
[r1-rip-1]version 2
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 192.168.4.0
[r1]interface t 0/0/0
[r1-Tunnel0/0/0]undo rip split-horizon
[r1]ip route-static 0.0.0.0 0 1.1.1.2
R3
[r3]rip 1
[r3-rip-1]version 2
[r3-rip-1]network 192.168.2.0
[r3-rip-1]network 192.168.4.0
[r3]ip route-static 0.0.0.0 0 2.2.2.1
R4
[r4]rip 1
[r4-rip-1]version 2
[r4-rip-1]network 192.168.3.0
[r4-rip-1]network 192.168.4.0
[r4]ip route-static 0.0.0.0 0 3.3.3.1

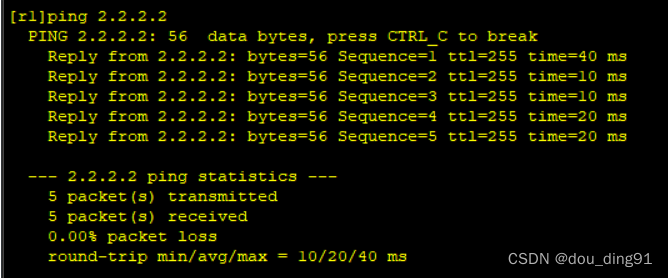

测试

成功
本文详细描述了一个实验过程,涉及ISP配置、HDLC/PPP封装、PPP认证、MGRE环境建立、RIP路由协议以及缺省路由设置,旨在实现PC间互访和对R2环回地址的访问。
