object detection技术的演进：
RCNN->SppNET->Fast-RCNN->Faster-RCNN

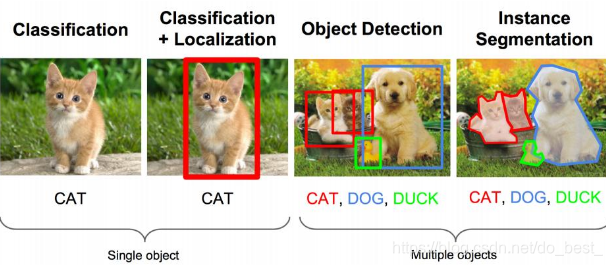

图像识别+定位

卷积神经网络CNN已经帮我们完成了图像识别（判定是猫还是狗）的任务了，我们只需要添加一些额外的功能来完成定位任务即可。

定位问题的解决思路

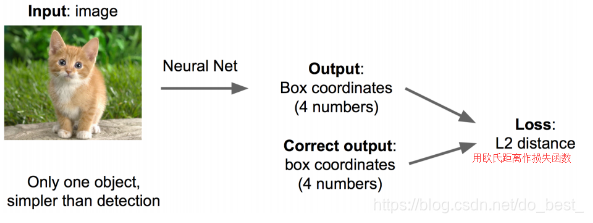

思路一：看做回归问题

看做回归问题，我们需要预测出（x,y,w,h）四个参数的值，从而得出方框的位置。

步骤1：

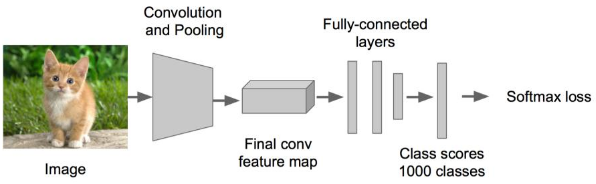

搭一个识别图像的神经网络，在AlexNet VGG GoogleLenet上fine-tuning一下

步骤2：

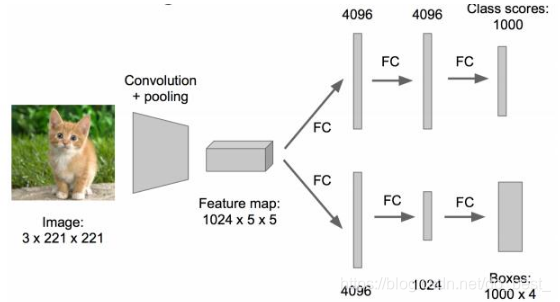

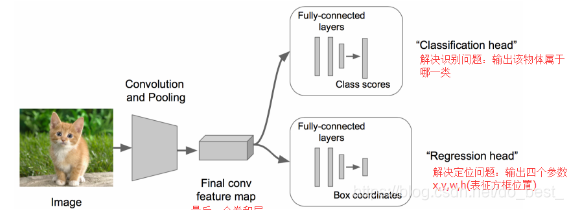

在上述神经网络的尾部展开（也就说CNN前面保持不变，我们对CNN的结尾处作出改进：加了两个头：“分类头”和“回归头”）成为classification + regression模式

步骤3：

回归头部分用欧氏距离损失，使用SGD训练

步骤4：

预测阶段把两个头部街上，完成不同的功能

这里需要进行两次fine-tuning
第一次在ALexNet上做，第二次将头部改成regression head，前面不变，做一次fine-tuning

Regression的部分加在哪？

有两种处理方法：
　　• 加在最后一个卷积层后面（如VGG）
　　• 加在最后一个全连接层后面（如R-CNN）

regression太难做了，应想方设法转换为classification问题。

regression的训练参数收敛的时间要长得多，所以上面的网络采取了用classification的网络来计算出网络共同部分的连接权值。

思路二：取图像窗口

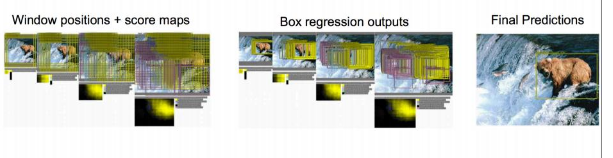

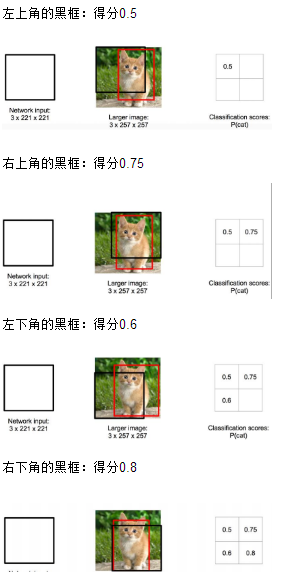

classification + regression思路，取不同的大小的“框”，让框出现在不同的位置，得出这个框的判定得分，取得分最高的那个框。

根据得分的高低，我们选择了右下角的黑框作为目标位置的预测。
注：有的时候也会选择得分最高的两个框，然后取两框的交集作为最终的位置预测。

总结一下思路：
对一张图片，用各种大小的框（遍历整张图片）将图片截取出来，输入到CNN，然后CNN会输出这个框的得分（classification）以及这个框图片对应的x,y,h,w（regression）。

耗时间，需要做优化。

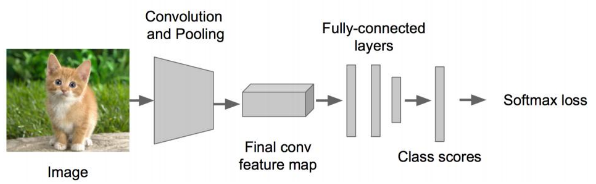

原来网络是这样的：

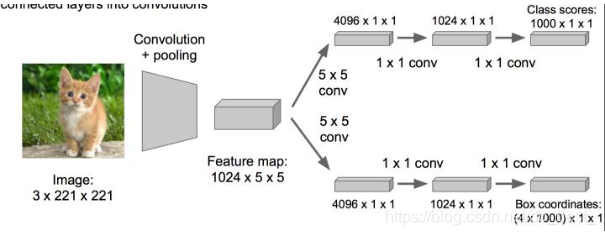

优化后这样：把全连接层改为卷积层，这样可以提提速。

物体检测

当图像中物体很多时，多物体识别+多物体定位

把这个任务看做分类问题的不妥之处：

需要找找很多位置，给很多个不同大小的框；需要对框内的图像分类。

有人想到一个好方法：
找出可能含有物体的框（也就是候选框，比如选1000个候选框），这些框之间是可以互相重叠互相包含的，这样我们就可以避免暴力枚举的所有框了。

大牛们发明好多选定候选框的方法，比如EdgeBoxes和Selective Search。

R-CNN横空出世

基于以上的思路，RCNN出现了。

步骤1：训练或者下载一个分类模型（比如AlexNet）

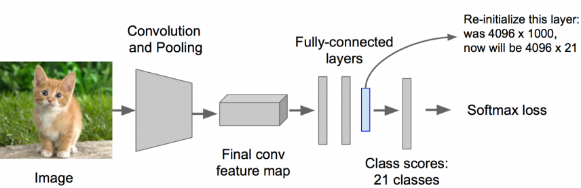

步骤2：微调该模型：将分类数从1000改为20，去掉最后一个全连接层

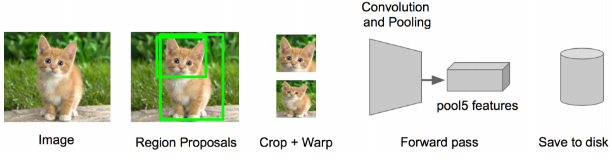

步骤3：特征提取

提取图像的所有候选框（选择性搜索）

对于提取出的每一个区域，修正区域大小以适合CNN的输入，做一次前向运算，将第五个池化层的输出（就是对候选框提取到的特征）存到硬盘

步骤4：训练一个SVM分类器（二分类）来判断这个候选框里物体的类别

每个类别对应一个SVM，判断是不是属于这个类别，是就是positive，反之nagative

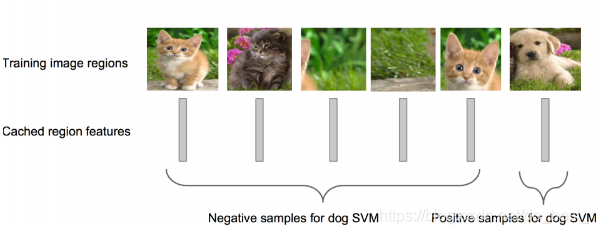

比如下图，就是狗分类的SVM

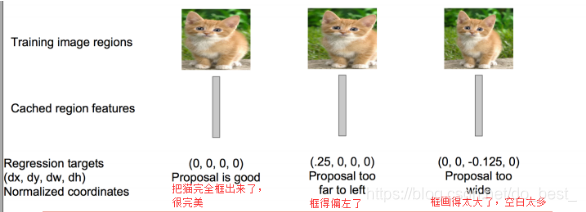

步骤5：使用回归器靖西修正候选框位置：对于每一个类，训练一个线性回归模型去判定这个框是否框得完美。

RCNN的进化中SPP Net的思想对其贡献很大，这里也简单介绍一下SPP Net。

SPP Net

SPP：Spatial Pyramid Pooling（空间金字塔池化）

两个主要特点：

1、结合空间金字塔方法实现CNNs对尺度的输入；一般CNN后接全连接层或者分类器，他们都需要固定的输入尺寸，因此不得不对输入数据进行crop或者warp，这些预处理会造成数据的丢失或几何的失真。SPP Net的第一个贡献就是将金字塔思想加入到CNN，实现了数据的多尺度输入。

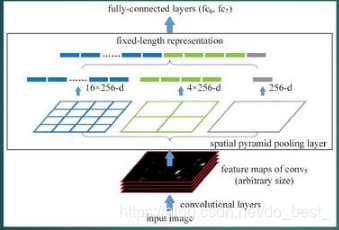

如下图所示，在卷积层和全连接层之间加入了SPP layer。此时网络的输入可以是任意尺度的，在SPP layer中每一个pooling的filter会根据输入调整大小，而SPP的输出尺度始终是固定的。

2、只对原图提取一次卷积特征

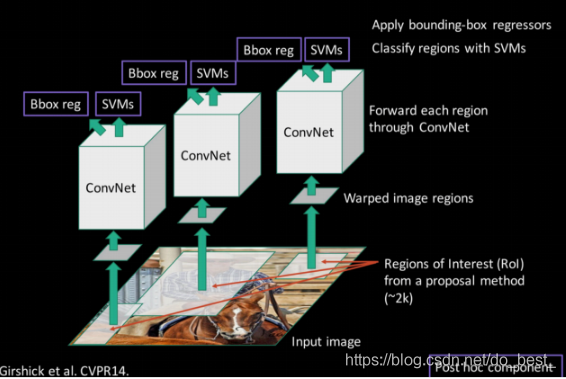

在R-CNN中，每个候选框先resize到统一大小，然后分别作为CNN的输入，这样是很低效的。

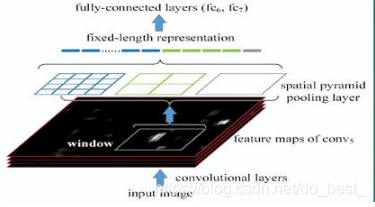

所以SPP Net根据这个缺点做了优化：只对原图进行一次卷积得到整张图的feature map，然后找到候选后在feature map上的映射patch，将此patch作为每个候选框的卷积特征输入到SPP layer和之后的层。节省了大量的计算时间，比R-CNN有一百倍左右的提速。

Fast R-CNN

SPP Net真是个好方法，R-CNN的进阶版Fast R-CNN就是在RCNN的基础上采纳了SPP Net方法，对RCNN作了改进，使得性能进一步提高。

R-CNN与Fast RCNN的区别有哪些呢？

RCNN的缺点：

即使使用了selective search等预处理步骤来提取潜在的bounding box作为输入，但是RCNN仍会有严重的速度瓶颈，原因也很明显，就是计算机对所有region进行特征提取时会有重复计算，Fast-RCNN正是为了解决这个问题诞生的。

大牛提出了一个可以看作单层SPPNet的网络层，叫做ROI Pooling，这个网络层可以把不同大小的输入映射到一个固定尺度的特征向量，而我们知道，conv、pooling、relu等操作都不需要固定size的输入，因此，在原始图片上执行这些操作后，虽然输入图片size不同导致得到的feature map尺寸也不同，不能直接接到一个全连接层进行分类，但是可以加入这个神奇的ROI Pooling层，对每个region都提取一个固定维度的特征表示，再通过正常的softmax进行类型识别。另外，之前RCNN的处理流程是先提proposal，然后CNN提取特征，之后用SVM分类器，最后再做bbox regression，而在Fast-RCNN中，作者巧妙的把bbox regression放进了神经网络内部，与region分类和并成为了一个multi-task模型，实际实验也证明，这两个任务能够共享卷积特征，并相互促进。Fast-RCNN很重要的一个贡献是成功的让人们看到了Region Proposal+CNN这一框架实时检测的希望，原来多类检测真的可以在保证准确率的同时提升处理速度，也为后来的Faster-RCNN做下了铺垫。

重点：

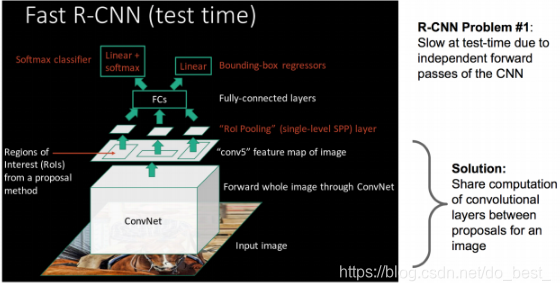

R-CNN大缺点：由于每个候选框都要独自经过CNN，这使得花费的时间非常多。

解决：共享卷积层，现在不是每一个候选框都当做输入进入CNN了，而是输入一张完整的图片，在第五个卷积层再得到每个候选框的特征

原来的方法：许多候选框（比如两千个）-->CNN-->得到每个候选框的特征-->分类+回归

现在的方法：一张完整图片-->CNN-->得到每张候选框的特征-->分类+回归

所以容易看见，Fast RCNN相对于RCNN的提速原因就在于：不过不像RCNN把每个候选区域给深度网络提特征，而是整张图提一次特征，再把候选框映射到conv5上，而SPP只需要计算一次特征，剩下的只需要在conv5层上操作就可以了。

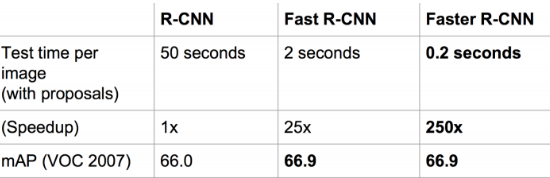

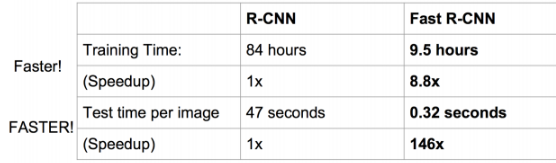

在性能上的提升也是很明显的：

Faster R-CNN

Fast R-CNN存在的问题：选择性搜索，找出所有的候选框，这个也非常耗时。那我们能不能找出一个更加高效的方法来求出这些候选框呢？

解决：加入一个提取边缘的神经网络，也就说找到候选框的工作也交给经网络来做了。

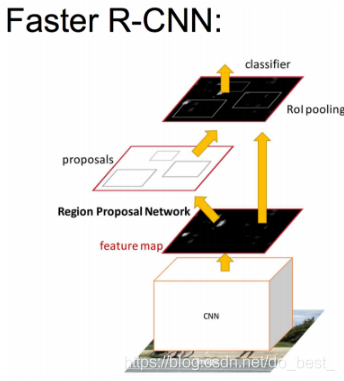

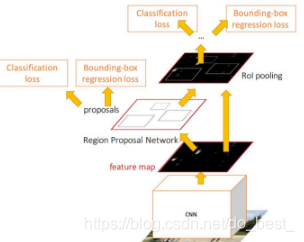

做这样任务的神经网络叫做Region Proposal Network(RPN)。

具体做法：

1、将RPN放在最后一个卷积层的后面

2、RPN直接训练得到候选区域

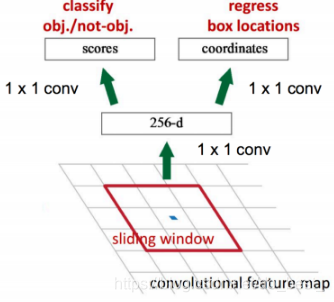

RPN简介：

1、在feature map上滑动窗口；

2、建一个神经网络用于物体分类+框位置的回归

3、滑动窗口的位置提供了物体的大体位置信息

4、框的回归提供了更精确的位置

一种网络，四个损失函数：

　　• RPN calssification(anchor good.bad)
　　• RPN regression(anchor->propoasal)
　　• Fast R-CNN classification(over classes)
　　• Fast R-CNN regression(proposal ->box)
