R-CNN算法理解

论文题目《Rich feature hierarchies for accurate oject detection and semantic segmentation》即针对高准确度的目标检测与语义分割的多特征层级。

作者：Ross Girshick JeffDonahue,TrevorDarrell,Jitendra Malik发布于2014年

重要意义

1、在 Pascal VOC 2012 的数据集上，能够将目标检测的验证指标 mAP 提升到 53.3%,这相对于之前最好的结果提升了整整 30%.

2、证明了可以将神经网络应用在自底向上的候选区域，进行目标分类和目标定位。

3、神经网络的迁移学习，即在其他大型数据集上训练后的神经网络，然后在小规模的数据集中进行微调。

目标检测

定位+分类

R-CNN

传统的机器视觉领域，通常采用特征描述子来应对目标识别任务，最常见的特征描述子有SIFT和HOG。

2012 年 Krizhevsky 等人在 ImageNet 举办的 ILSVRC 目标识别挑战大赛中一战成名，豪夺当年的第一名，Top5 错误率 15%,而他们团队提出来的网络结构以他们的导师名字命名，它就是 AlexNet。

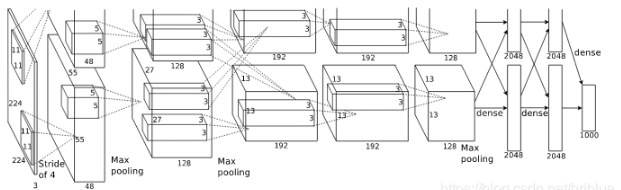

5层卷积层+2层池化层

因为 AlexNet 的出现，世人的目光重回神经网络领域，以此为契机，不断涌出各种各样的网络比如 VGG、GoogleNet、ResNet 等等。受 AlexNet 启发，论文作者尝试将 AlexNet 在 ImageNet 目标识别的能力泛化到 PASCAL VOC 目标检测上面来。

开始之前，需要解决两个问题：

1、如何利用深度神经网络去做目标的定位？

2、如何在一个小规模数据集上训练能力强劲的网络模型？

论文中作者给出了他的解答。

利用候选区域和CNN结合做目标定位

借鉴了滑动窗口思想，R-CNN 采用对区域进行识别的方案。

具体做法：

—给定一张输入图片，从图片中提取2000个类别独立的候选区域；

—对于每个区域利用CNN抽取一个固定长度的特征向量；

—再对每个区域利用SVM进行目标分类。

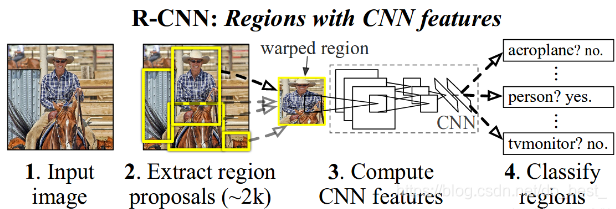

引自论文中的图片

利用预训练与微调解决标注数据缺乏的问题

采用在 ImageNet 上已经训练好的模型，然后在 PASCAL VOC 数据集上进行 fine-tune。称之为迁移学习，是必不可少的一种技能。

R-CNN 的目标识别

R-CNN系统分为3个阶段：

1.生产类别独立的候选区域，这些候选区域其中包含了R-CNN最终定位的结果；

2.神经网络去针对每个候选区域提取固定长度的特征向量；

3、一系列SVM分类器。

候选区域

能够生成候选区域的方法很多,R-CNN 采用的是 Selective Search 算法

特征提取

R-CNN 抽取了一个 4096 维的特征向量，采用的是 Alexnet，基于 Caffe 进行代码开发。需要注意的是 Alextnet 的输入图像大小是 227x227。

而通过 Selective Search 产生的候选区域大小不一，为了与 Alexnet 兼容，R-CNN 采用了非常暴力的手段，那就是无视候选区域的大小和形状，统一变换到 227*227 的尺寸。

在对 Region 进行变换的时候，首先对这些区域进行膨胀处理，在其 box 周围附加了 p 个像素，也就是人为添加了边框，在这里 p=16。

测试阶段目标检测

测试阶段，R-CNN 在每张图片上抽取近 2000 个候选区域。

然后将每个候选区域进行尺寸的修整变换，送进神经网络以读取特征，然后用 SVM 进行类别的识别，并产生分数。

候选区域有 2000 个，所以很多会进行重叠。针对每个类，通过计算 IoU 指标，采取非极大性抑制，以最高分的区域为基础，剔除掉那些重叠位置的区域。

运行阶段分析

两个因素可以让目标识别变高效：

1、CNN的参数类别共享；

2、R-CNN生成的特征向量维度较少，4K多。

训练

迁移学习

提取在 ILSVRC 2012 的模型和权重，然后在 VOC 上进行 fine-tune。注意的是，这里在 ImageNet 上训练的是模型识别物体类型的能力，而不是预测 bbox 位置的能力。

ImageNet 的训练当中需要预测 1000 个类别，而 R-CNN 在 VOC 上进行迁移学习时，神经网络只需要识别 21 个类别。这是 VOC 规定的 20 个类别加上背景这个类别。

R-CNN 将候选区域与 GroundTrue 中的 box 标签相比较，如果 IoU > 0.5，说明两个对象重叠的位置比较多，于是就可以认为这个候选区域是 Positive,否则就是 Negetive.

训练策略是：采用 SGD 训练，初始学习率为 0.001，mini-batch 大小为 128.

候选区域的选择

通常对待一个二值化的分类器，它的结果只有Positive 和 Negetive。比如，有一个汽车分类器，它可以轻松地确认，一个方框里面包含了一辆汽车，那么它肯定就是 Positive。

但是，如果一个方框，只有一部分与汽车重叠，那么如何标注这个方框呢？

R-CNN 采用的是 IoU 的阈值，这个 threshold 取 0.3，如果一个区域与 Ground tureth 的 IoU 值低于设定的阈值，那么可以讲它看成是 Negetive.

IoU 的 threshold 它不是作者胡乱取值的，而是来自 {0,0.1,0.2,0.3,0.4,0.5} 的数值组合的。

一旦特征抽取成功，R-CNN 会用 SVM 去识别每个区域的类别，但这需要优化。

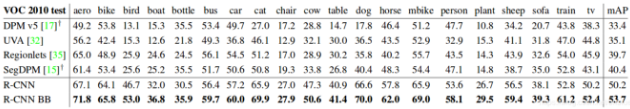

R-CNN 的在 PASCAL-VOC 2010-12 的表现

R-CNN 是在 PASCAL VOC 2012 进行最终的 fine-tune,也是在 VOC 2012 的训练集上优化 SVM.

上面表格中 UVA 检测系统也采取了相同的候选区域算法，但 R-CNN 的表现要好于它。

可视化

在卷积神经网络中，第一层可以直接用来显示，而且肉眼可视，通常他们是为了捕捉物体边缘，及突出的颜色信息，但越往后的卷积层越抽象，这个时候进行可视化就是一个挑战了。R-CNN 的作者直接提供了一个没有参数的方法，简单直接。

思路：挑选一个特征出来，把它直接当成一个物体分类器，然后计算它们处理不同的候选区域时，activation 的值，这个值代表了特征对这块区域的响应情况，然后将 activation 作为分数排名，取前几位，然后显示这些候选区域，自然也可以清楚明白，这个 feature 大概是什么。

R-CNN 作者将 pool5 作为可视化对象，它的 feature map 是 6x6x255 的规格，可以理解为有 256 个小方块，每个方块对应一个特征。

下面的图表中显示了这以可视化的效果，这里只显示了 256 个特征中的 6 个，每个特征取 activation 值最高的 16 个区域。

 对于同一类特征，activation 相差不大，这也是卷积神经网络能够准确识别物体的直观体现。

框架精简

pool5 在上一小节已经讨论过了，那么 fc6 和 f7 就成了研究的对象。

c6 与 pool5 构成全连接，为了计算 feature 它会乘以一个 4096x9216 的权重矩阵，然后在与一组 bias 相加，所以它有 3700 多万的参数。

fc7 是最后一层，它的权重矩阵是 4096x409,它的参数有 1678 万多的参数。

但经过作者在 PASCAL 上不做 fine-tune 处理，直接测试，可以发现 fc7 的意义没有 fc6 大，甚至移除它之后，对于 mAP 结果指标没有影响。移除 fc7 就表示可以减少将近 1800 万个参数。更惊喜的事情是，同时移除 fc6 和 fc7 并没有多大的损失，甚至结果还要好一点点。

所以，神经网络最神奇的力量来自卷积层，而不是全连接层。

上面说的是没有 fine-tune 的情况，那么在 fine-tune 的情况是什么呢?

结果证明，fine-tune 后 fc6 与 fc7 提升的效果明显。

所以结论就是，pool5 从 ImageNet 训练集中学习了物体的泛化能力，而能力的提升则是通过特定领域的 fine-tune。

举个例子，神经网络在 ImageNet 数据集中学习到了 100 种猫的特征，而我自己的数据集只有两种猫，经过 fine-tune 训练后，这个神经网络可以更准确识别这两种猫了。

目标检测错误分析

R-CNN 作者采用了 Hoiem 提出的目标检测分析工具，能够直观地揭露错误的模型，作者通过这个工具针对性地进行 fine-tune。
