一、什么是 Kylin

Apche Kylin 是 Hadoop 大数据平台上的一个开源 OLAP 引擎。它采用多维立方体（Cube）预计算技术，可以将某些场景下的大数据 SQL 查询速度提升到亚秒级别。相对于之前的分钟乃至小时级别的查询速度。

Apache Kylin 也是中国人主导的，第一个 Apche 顶级开源项目，在开源社区有较大影响力。

Kylin 对于解决的问题有以下假设：

• 大数据查询要的一般是统计结果，是多条记录经过聚合函数计算后的统计值
  • 原始的记录则不是必需的，或者访问频率和概率都极低
• 聚合是按维度进行的，有意义的维度聚合组合也是相对有限的，一般不会随着数据的膨胀而膨胀

基于以上两点，可以得到一个新的思路—预计算，应尽量多地预先计算聚合结果，在查询时应该尽量利用预计算的结果得出查询结果，从而避免直接扫描可能无限增大的原始记录

二、定义 Cube

2.1、什么是 Cube

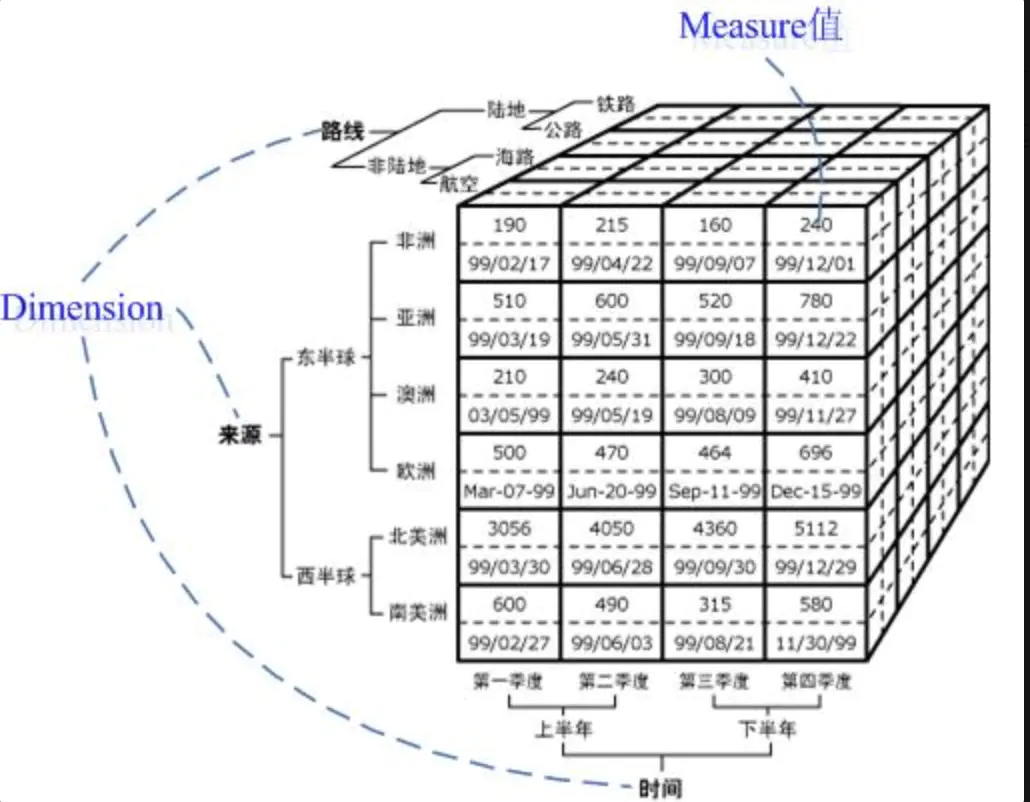

Cube 即多维立方体，也叫数据立方体。如下图所示，这是由三个维度（维度数可以超过3个，下图仅为了方便画图表达）构成的一个OLAP立方体，立方体中包含了满足条件的cell(子立方块)值，这些cell里面包含了要分析的数据，称之为度量值。



• 立方体：由维度构建出来的多维空间，包含了所有要分析的基础数据，所有的聚合数据操作都在立方体上进行
• 维度：观察数据的角度。一般是一组离散的值，比如：
  • 时间维度上的每一个独立的日期
  • 商品维度上的每一件独立的商品
• 度量：即聚合计算的结果，一般是连续的值，比如：
  • 销售额，销售均价
  • 销售商品的总件数
• 事实表：是指存储有事实记录（明细数据）的表，如系统日志、销售记录等；事实表的记录在不断地动态增长，数据量大
• 维度表（维表）：保存了维度值，可以跟事实表做关联。常见的维度表如：
  • 日期表
  • 地点表
  • 分类表
• Cuboid：对于每一种维度的组合，将度量做聚合运算，然后将运算的结果保存为一个物化视图，称为 Cuboid

2.2、创建数据模型

2.2.1、数据模型

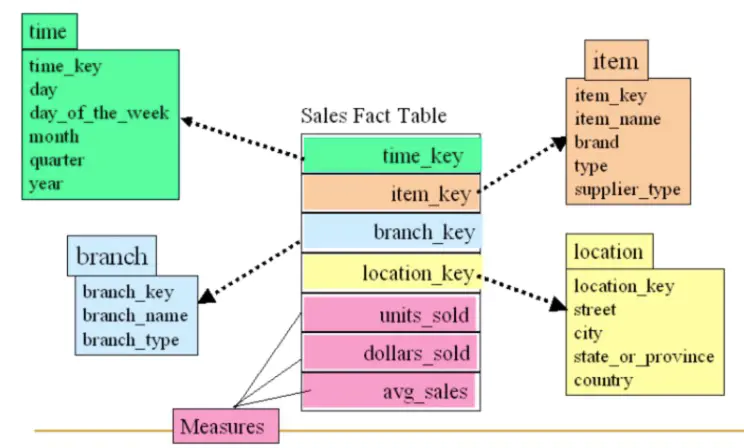

常见的多维数据模型，如星型模型、雪花模型等。<br />星型模型：有一张事实表、以及零个或多个维度表；事实表与维度表通过 主键/外键 相关联，维度表之间没有关联，就像很多星星围绕在一个恒星周围，顾命名为星型模型。

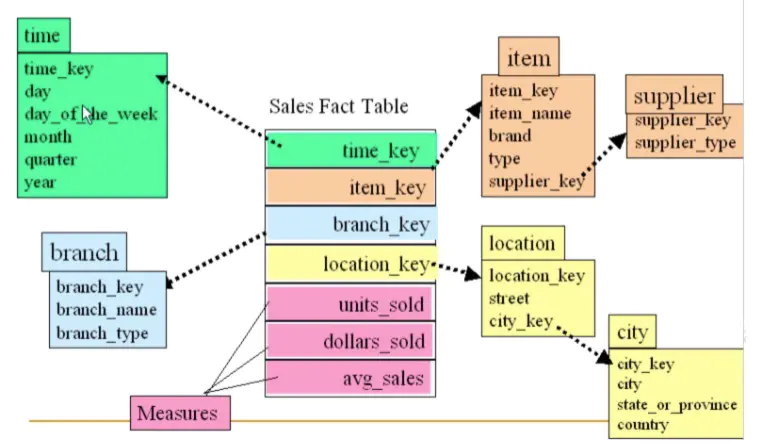

雪花模型：如果将星型模型中某些维度的表再做规范，抽取成更细的维度表，然后让维度表之间也进行关联，那么这种模型成为雪花模型（雪花模型可以通过一定的转换，变为星型模型）

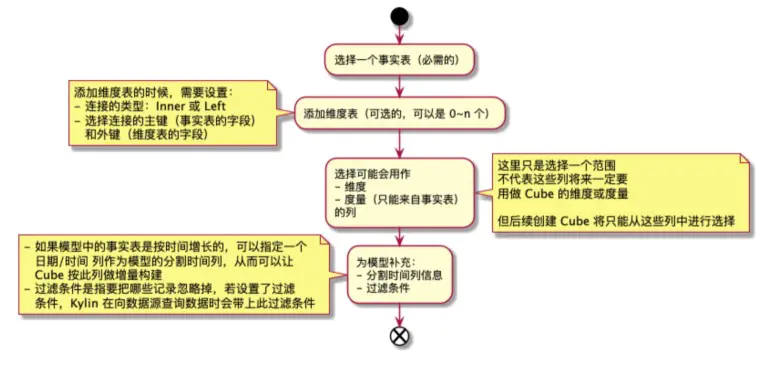

2.2.2、创建模型

• Model 是 Cube 的基础，用于描述一个数据模型
• 有了数据模型，定义 Cube 可以直接从此模型定义的表和列中进行选择
• 基于一个数据模型可以创建多个 Cube

数据模型可用一个 json 表示，如下是一个例子：



{
  "name": "test_model",                 // 名为 test_model 的数据模型
  "fact_table": "DEFAULT.KYLIN_SALES",  // 事实表为 DEFAULT.KYLIN_SALES
  "lookups": [                          // 维表（又叫查找表，即lookup表）为 DEFAULT.KYLIN_CAL_DT；维表可以是 0~n 个
    {
      "table": "DEFAULT.KYLIN_CAL_DT",
      "kind": "LOOKUP",
      "alias": "KYLIN_CAL_DT",
      "join": {
        "type": "inner",                // KYLIN_SALES 与 KYLIN_CAL_DT 连接方式为 inner join
                                        // join condition 为 KYLIN_CAL_DT.CAL_DT = KYLIN_SALES.PART_DT
        "primary_key": [
          "KYLIN_CAL_DT.CAL_DT"
        ],
        "foreign_key": [
          "KYLIN_SALES.PART_DT"
        ]
      }
    }
  ],
  "dimensions": [                       // 定义维度，维度可以来自于事实表和维表；后续基于该模型的 Cube 的维度只能从这里定义的 dimensions 中选
    {
      "table": "KYLIN_SALES",
      "columns": [
        "PART_DT",
        "LEAF_CATEG_ID",
        "LSTG_SITE_ID",
        "SLR_SEGMENT_CD",
        "OPS_USER_ID"
      ]
    },
    {
      "table": "KYLIN_CAL_DT",
      "columns": [
        "AGE_FOR_YEAR_ID",
        "AGE_FOR_QTR_ID",
        "AGE_FOR_MONTH_ID",
        "AGE_FOR_WEEK_ID",
        "CAL_DT"
      ]
    }
  ],
  "metrics": [                        // 定义度量，度量智能来自事实表；后续基于该模型的 Cube 的度量只能从这里定义的 metrics 中选
    "KYLIN_SALES.PRICE",
    "KYLIN_SALES.ITEM_COUNT",
    "KYLIN_SALES.SELLER_ID"
  ],
  "filter_condition": "price > 0",    // 定义向数据源查询数据时会带上的过滤条件
  "partition_desc": {                 // 指定 KYLIN_SALES.PART_DT 列作为模型的分割时间列，以支持基于该模型的 Cube 按此列做增量构建
    "partition_date_column": "KYLIN_SALES.PART_DT",
    "partition_time_column": null,
    "partition_date_start": 0,
    "partition_date_format": "yyyy-MM-dd",
    "partition_time_format": "HH:mm:ss",
    "partition_type": "APPEND",
    "partition_condition_builder": "org.apache.kylin.metadata.model.PartitionDesc$DefaultPartitionConditionBuilder"
  },
}

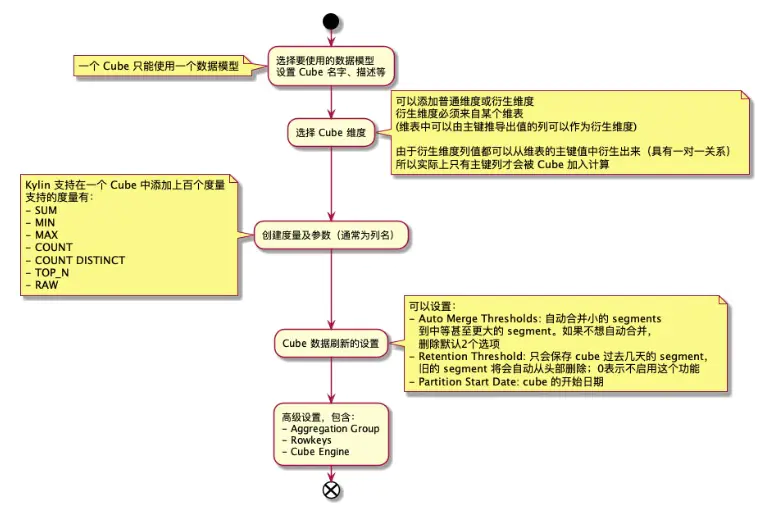

2.3、创建 Cube

高级设置的一些说明：

• Aggregation Groups：Kylin 默认会把所有维度放在一个聚合组中；如果维度数较多（例如>10），那么建议用户根据查询的习惯和模式，将维度分为多个聚合组。通过使用多个聚合组，可以大大降低 Cube 中 Cuboid 数量。如，一个 Cube 有（M+N）个维度，那么会有 2的(M+N)次方 个 Cuboid；如果把这些维度分为两个不相交的聚合组，那么 Cuboid 的数量将减少为 2的M次方+2的N次方。在单个聚合组中，可以对维度设置高级属性：
  • Mandatory Dimensions：必要维度。所有不含此维度的 cuboid 就可以被跳过计算
  • Hierarchy Dimensions：层级维度，例如 “国家” -> “省” -> “市” 是一个层级；不符合此层级关系的 cuboid 可以被跳过计算
  • Joint Dimensions：联合维度，有些维度往往一起出现，或者它们的基数非常接近（有1:1映射关系）。例如 “user_id” 和 “email”。把多个维度定义为组合关系后，所有不符合此关系的 cuboids 会被跳过计算
• Rowkeys：HBase rowkey上的维度的位置对性能至关重要，可以拖拽维度列去调整其在 rowkey 中位置，位于rowkey前面的列，将可以用来大幅缩小查询的范围。通常建议：
  • 将必要维度放在开头
  • 然后是在过滤 ( where 条件)中起到很大作用的维度
  • 如果多个列都会被用于过滤，将高基数的维度（如 user_id）放在低基数的维度（如 age）的前面，这也是基于过滤作用的考虑
• Cube Engine：Spark 或 Hive

2.3.1、一个 Cube 例子

Cube 可用一个 json 表示，如下是一个例子：



{
  "name": "test_cube",
  "model_name": "test_model",     // 使用名为 model_test 的数据模型
  "description": "",
