我的 FPGA 学习历程（12）—— 电子钟项目准备

        初学 FPGA 的时候，我们总是存在很多疑问，比如：xilinx 和 altera 的 FPGA 那种比较好、verilog 语言被如何综合成具体硬件电路、RTL 级电路是什么意思等等。现在我们就不会迷惑于那些基本的概念问题，是时候来写一个小小的项目了。我决定编写一个没有日期功能的电子钟，还可以来复习以前学过的模块。

        这个项目有些复杂，一次不太可能成功，所以我们先写一个秒表，秒表的组成大概如下：

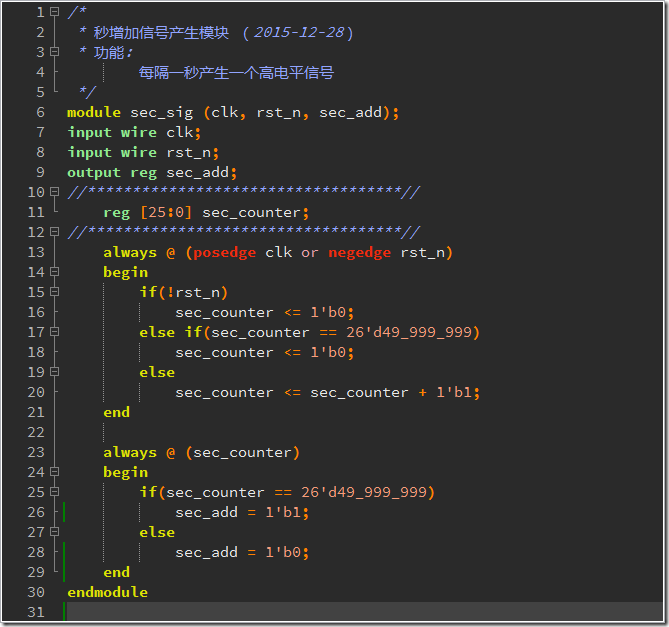

1. 秒增加信号产生模块。

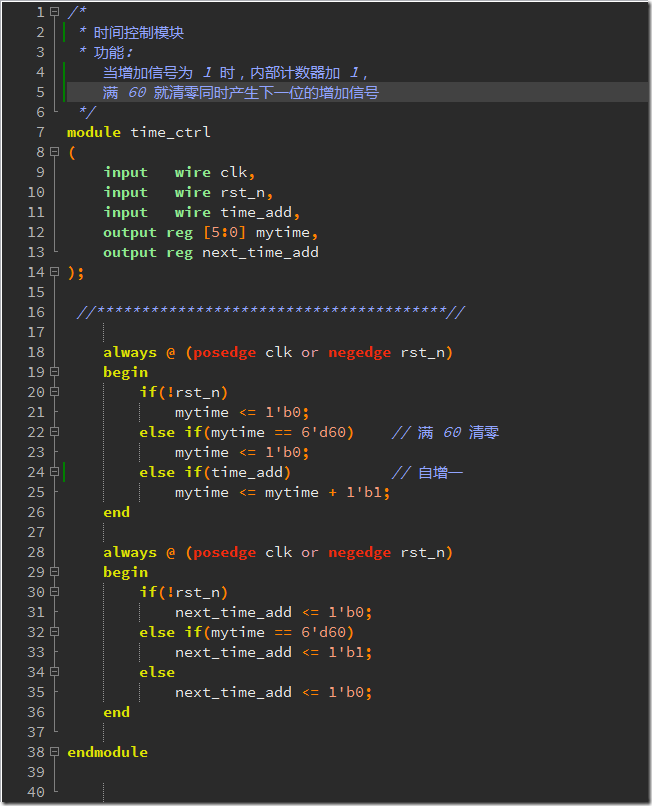

2. 时间计数模块1，当增加信号为 1 时加 1，满 60 清零，并产生分增加信号。
3. 时间计数模块2，当增加信号为 1 时加 1，满 60 清零，并产生小时增加信号。
4. 时间计数模块3，当增加信号为 1 时加 1，满 60 清零。 （小 bug，如果本实验没能成功，后面的电子钟就没发做了）

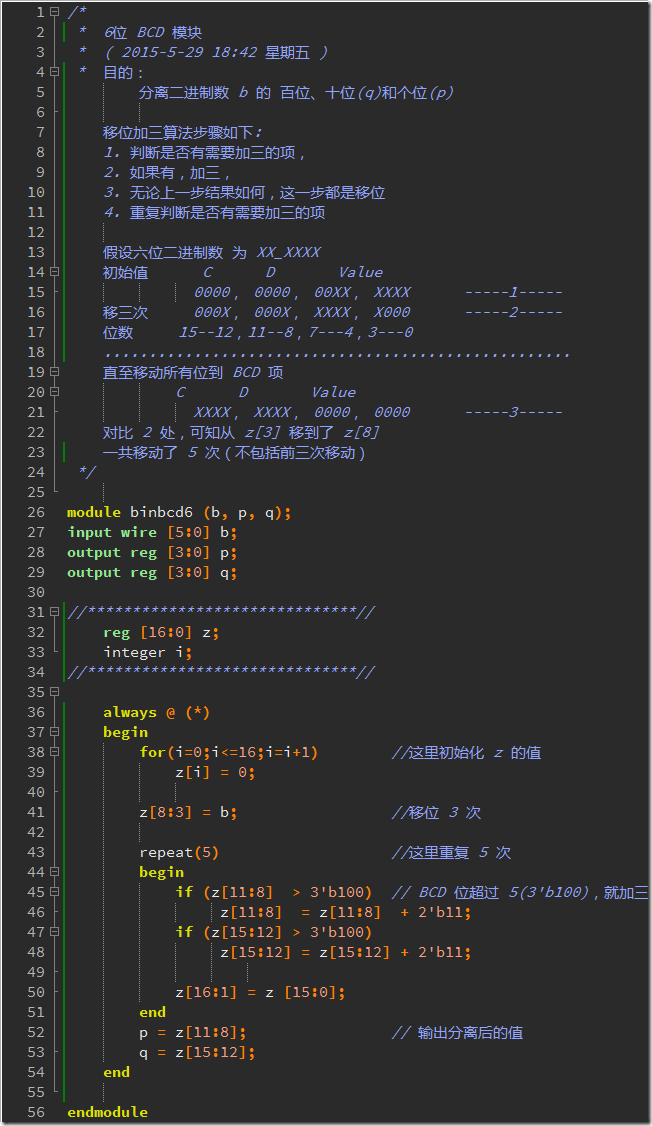

5. 秒计数、分计数、小时计数模块寄存器中的值转化为 BCD 数 24'h??-??-??。

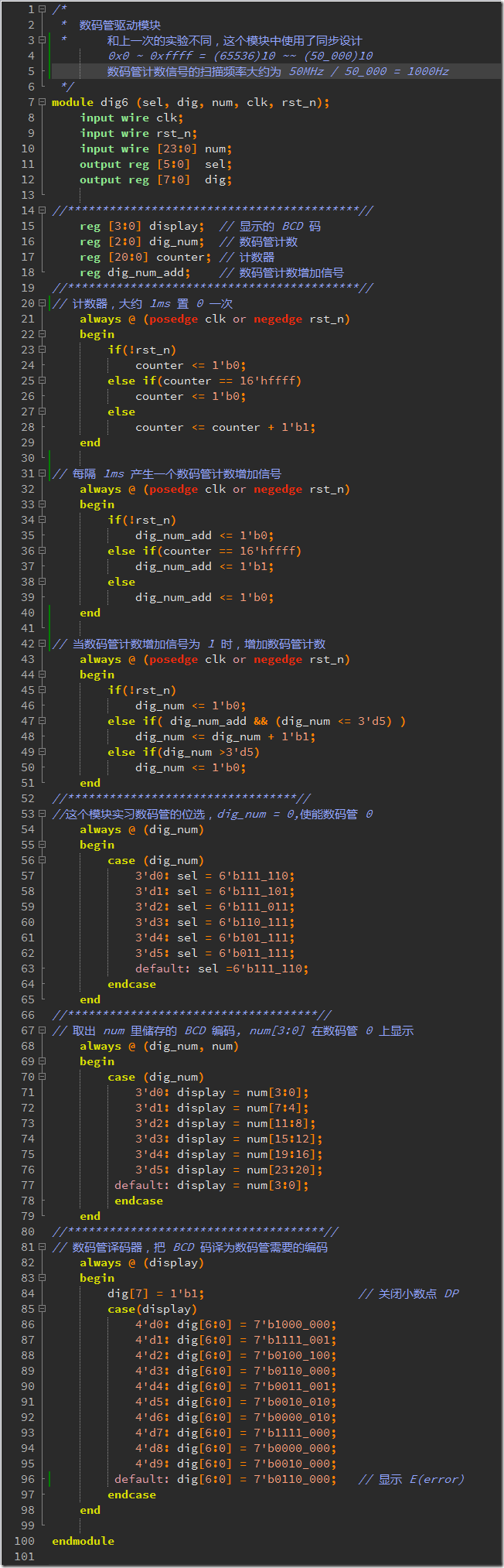

6. 最后使用数码管驱动模块来显示时间，此外秒表还需要一个复位按钮和一个暂停按钮。

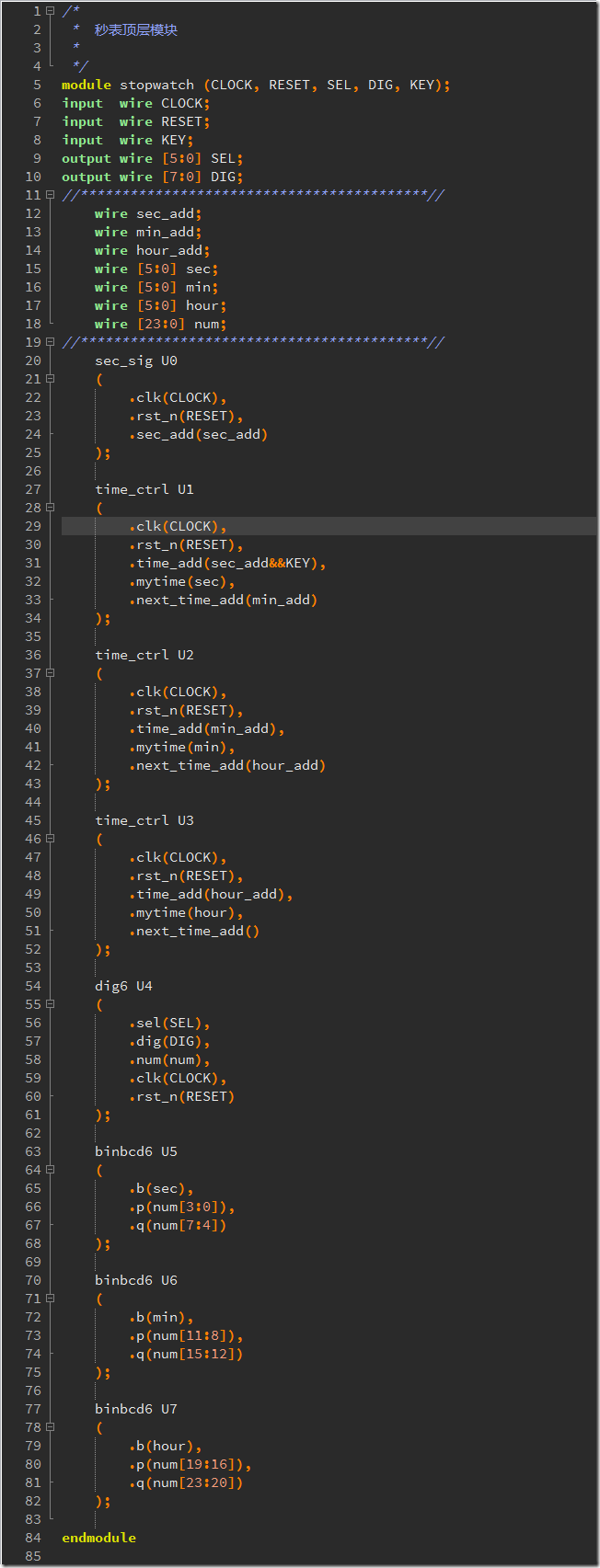

         了解完结构之后，下一步就是考虑如何编写代码了，我的代码如下：

注意：顶层模块中的 信号名称是大写的，用于适配 tcl 脚本文件

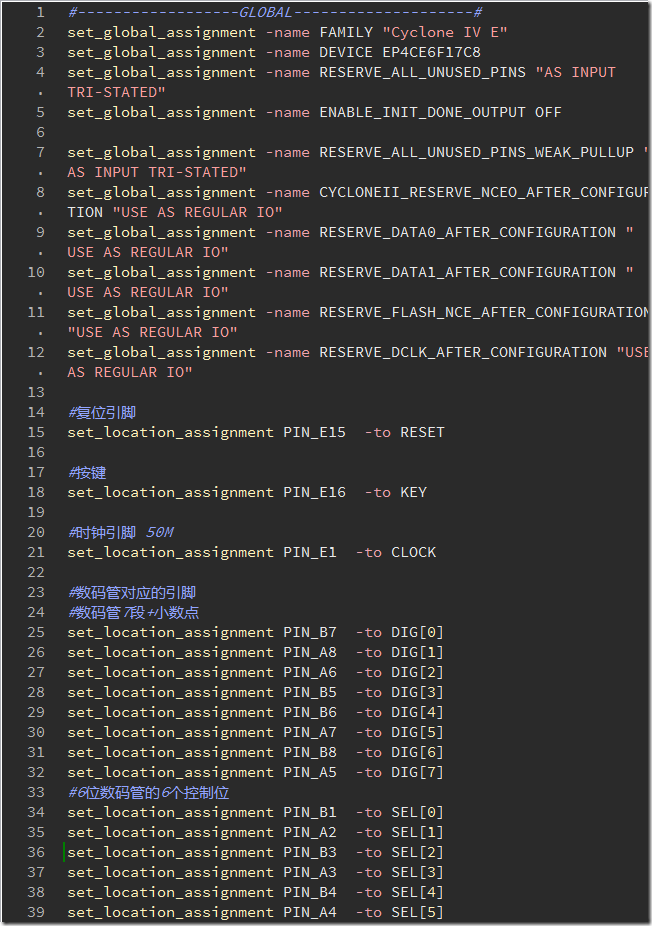

本次实验可用的 tcl 脚本文件如下：（其中 KEY 是修改后的名字）

编译，下载，然后看看板子上的效果，你成功了吗？(⊙o⊙)
