IIC协议与实现之学习笔记 for STM32F103C8T6

一、IIC协议概括

IIC全称Inter-Integrated Circuit (集成电路总线)
是由PHILIPS公司在80年代开发的两线式串行总线，用于连接微控制器及其外围设备。IIC属于半双工同步通信方式。

1、特点:
简单性和有效性

由于接口直接在组件上，因此IIC总线占用的空间非常小，减少了电路的空间和芯脚管脚的数量，降低了互联成本。

2、主机/从机模式

一次数据传输的开始和结束只由主机（MCU）来发起；

3、硬件构成

IIC串行总线由两根线组成，一根是双向的数据线SDA，另一根是时钟线SCL，其SCL信号是由主机控制；

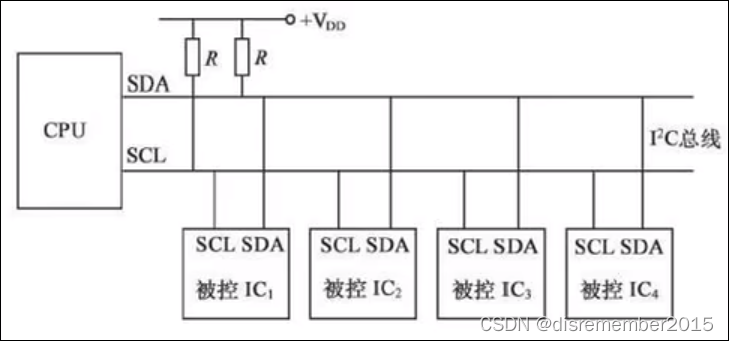

所有接到IIC总线上的设备的SDA线都接到总线的SDA，各设备的时钟线SCL接到总线的SCL上；总线上的每个设备都有一个唯一地址。

4、IIC协议

IIC总线在传输数据的过程中一共有三种类型信号，分别为：开始信号、应答信号、结束信号。

这些信号中，起始信号是必须的，结束信号和应答信号。

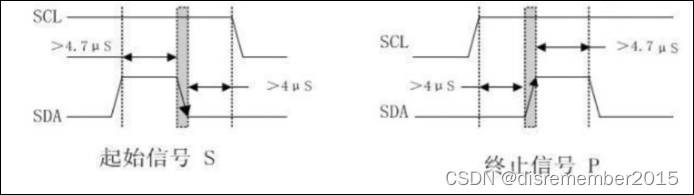

根据起始信号时序图，可以看出SCL在信号发生过程中没有发生变化，根据IIC接线图可以看出SCL空闲时置高，当信号发生时SDA置高延时4.7us后置低。由此我们可以写出IIC总线的起始信号函数：

void IIC_Start(void)
{
     sda = 1;
     scl = 1;
     __NOP();
     sda = 0;
     __NOP();
}

根据终止信号图可以看出初始状态下，SCL置高，当信号发出后SDA拉高，延时4.7us，SDA置低。

void IIC_Stop(void)
{
     sda = 0;
     scl = 1;
     __NOP();
     sda = 1;
     __NOP();
}

应答信号

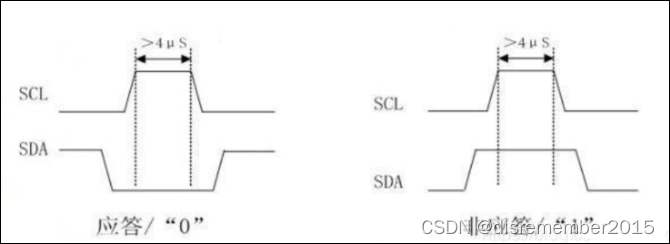

发送器每发送一个字节（8Bit），就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接受器已经成功地接受了该字节；

应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。

因为发送器发送数据时，将释放数据线，则初始状态时SDA拉高，延时一段时间，到信号发生后，SCL拉高延时4us的同时进行对于SDA高低判断。在程序中设置一个标志位flag来存放SDA高低进行判断。

char IIC_ACK()
{
    char flag;
    sda = 1;          //在时钟脉冲9期间释放数据线
    __NOP();
    scl = 1;
    __NOP();
    flag = sda;
    __NOP();
    scl = 0;
    __NOP();
    return flag;
}

数据发送时序：


void IIC_Send_Byte(char dataSend)
{
      int i;
      for(i = 0;i<8;i++){
            scl = 0;                      //scl拉低，让sda做好数据准备
            sda = dataSend & 0x80;        //1000 0000获得dataSend的最高位，给sda
            __NOP();                      //发送数据建立时间
            scl = 1;                      //scl拉高开始发送
            __NOP();                      //数据发送时间
            scl = 0;                      //发送完毕拉低
            __NOP();
            dataSend = dataSend << 1;
      }
}
