python——多个子表图

---

前言

在一些情况中，如果能将不同的数据图表并列展示，对于我们进行数据分析和比较会很有帮助。Matplotlib 提供了子图表的概念来实现这一点：单个图表中可以包括一组小的 axes 用来展示多个子图表。这些子图表可以是插图，网格状分布或其他更复杂的布局。在本节中我们会介绍 Matplotlib 中用来构建子图表的四个函数。

---

plt.axes：手动构建子表图

构建 axes 作为子图表的最基础方法就是使用plt.axes函数。正如我们前面已经看到，默认情况下，这个函数够创建一个标准的 axes 对象填满整个图表区域。plt.axes函数也可以接收一个可选的列表参数用来指定在 axes 在整个图表中的坐标点位置。列表中有四个数值分别为[left, bottom, width, height]（取值都是 0-1），代表着子图表的左边、底部、宽度、高度在整个图表中左边、底部、宽度、高度所占的比例值。

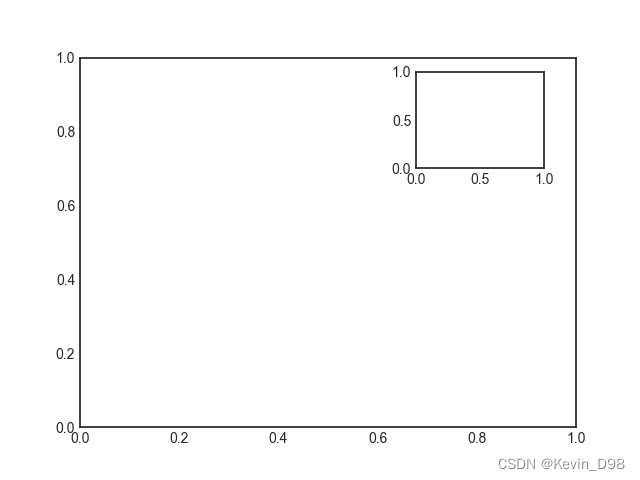

例如，我们可以在距离左边和底部 65%的位置，以插图的形式放置一个宽度和高度都是 20%子图表，上述数值应该为[0.65, 0.65, 0.2, 0.2]：

ax1 = plt.axes()  # 标准图表
ax2 = plt.axes([0.65, 0.65, 0.2, 0.2]) #子图表

与上述等价的面向对象接口的语法是fig.add_axes()。我们使用这个方法来创建两个垂直堆叠的子图表：

fig = plt.figure() # 获得figure对象
ax1 = fig.add_axes([0.1, 0.5, 0.8, 0.4],
                   xticklabels=[], ylim=(-1.2, 1.2)) # 左边10% 底部50% 宽80% 高40%
ax2 = fig.add_axes([0.1, 0.1, 0.8, 0.4],
                   ylim=(-1.2, 1.2)) # 左边10% 底部10% 宽80% 高40%

x = np.linspace(0, 10)
ax1.plot(np.sin(
