本章将实现MIPS32指令集架构中定义的加载存储指令，分两步：首先实现除ll、sc指令外的一般加载存储指令，其次实现比较特殊的加载存储指令ll、sc。

9.1 加载存储指令说明

MIPS指令集架构中定义的加载存储指令共有14条，如下：

在这里插入图片描述

9.1.1 加载指令lb,lbu,lh,lhu,lw说明

加载指令lb,lbu,lh,lhu,lw说明

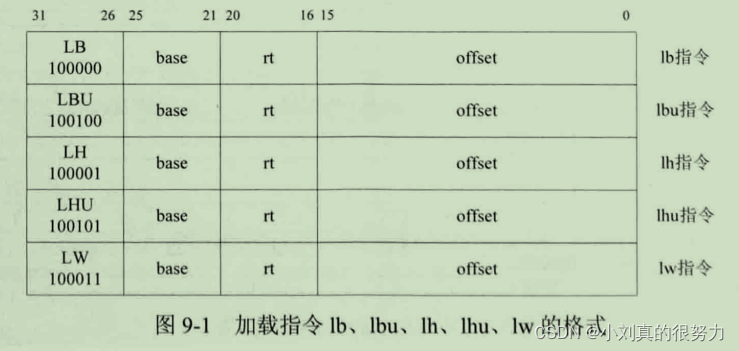

在这里插入图片描述

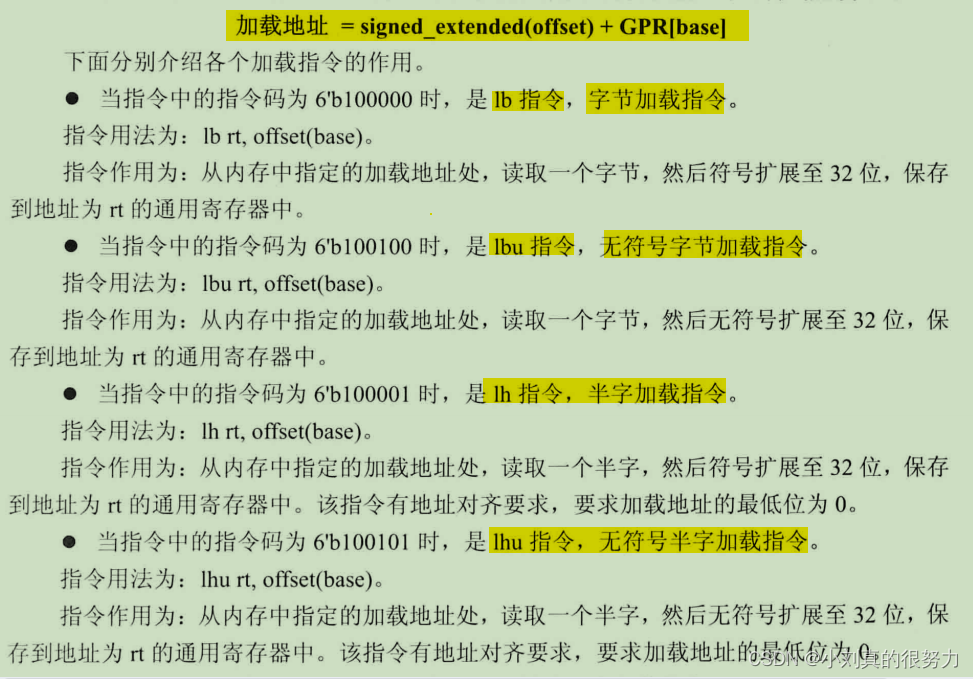

从图中可知，这5条加载指令可以根据指令中26-31bit的指令码加以区分，另外，加载指令的第0-15bit是offset，第21-15bit是base，加载地址的计算方法如下，先将16位的offset符号扩展为32位，然后与地址为base的通用寄存器的值相加，即可得到加载地址。

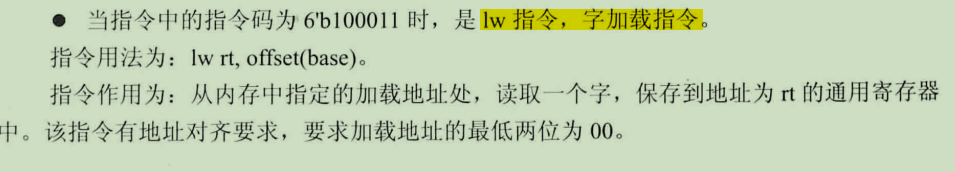

在这里插入图片描述在这里插入图片描述

<
