8位显示的电话按键显示器设计Verilog代码Quartus 睿智开发板

名称：8位显示的电话按键显示器设计Verilog代码Quartus  睿智开发板（文末获取）

软件：Quartus

语言：Verilog

代码功能：1、 设计一个具有8位显示的电话按键显示器； 2、能准确地反映按键数字；  3、显示器显示从低位向高位前移，逐位显示按键数字，最低位为当前输入位； 4、 设置一个“重拨”键，按下此键，能显示最后一次输入的电话号码； 5、 挂机2秒后或按熄灭按键，熄灭显示器显示。

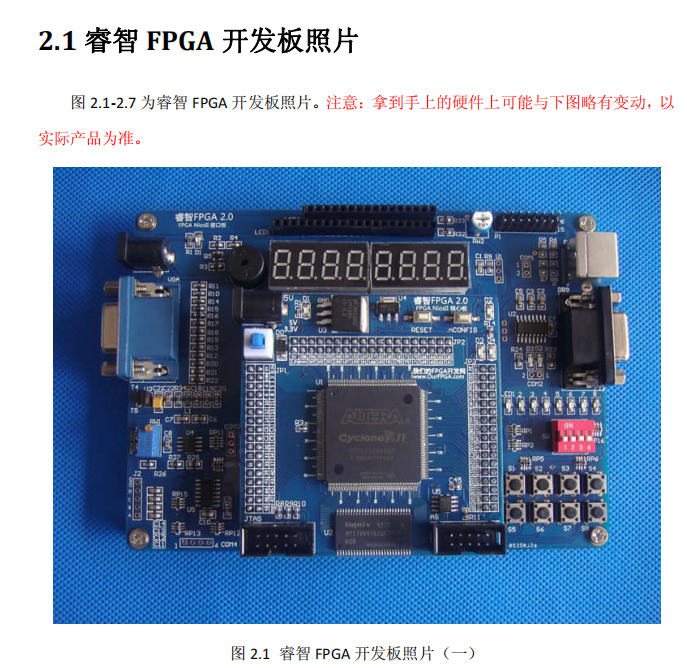

本代码已在睿智开发板验证，睿智开发板如下，其他开发板可以修改管脚适配：

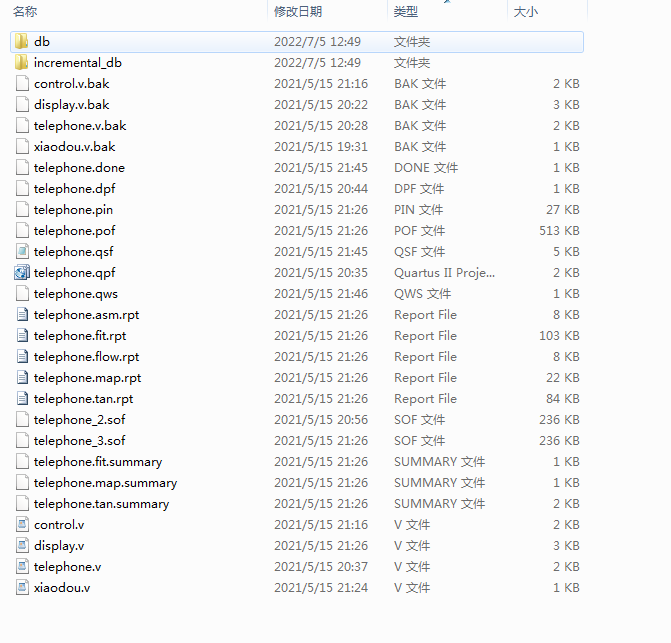

1、工程文件

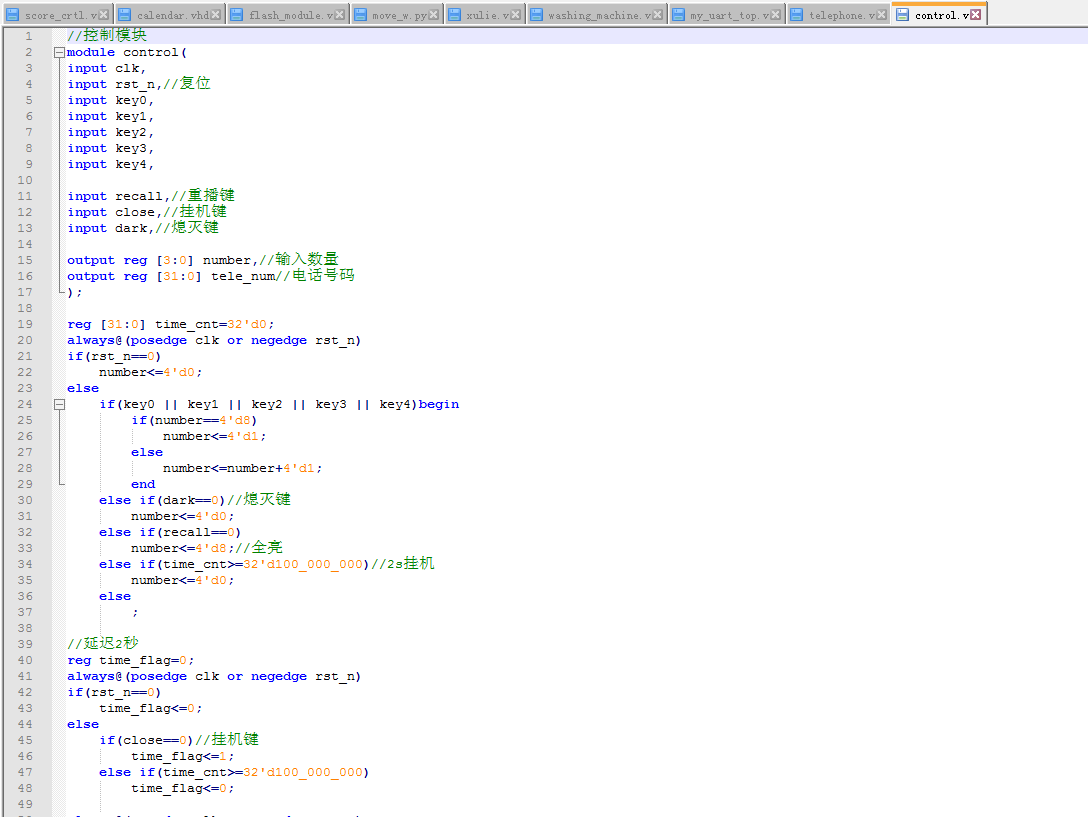

2、程序文件

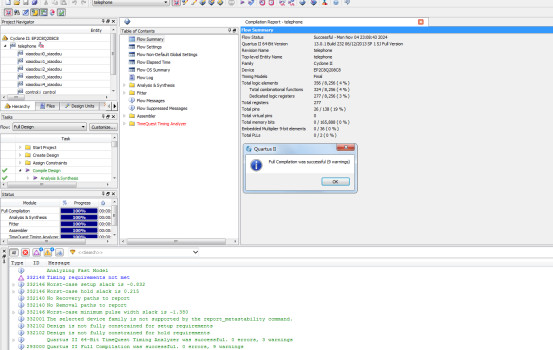

3、程序编译

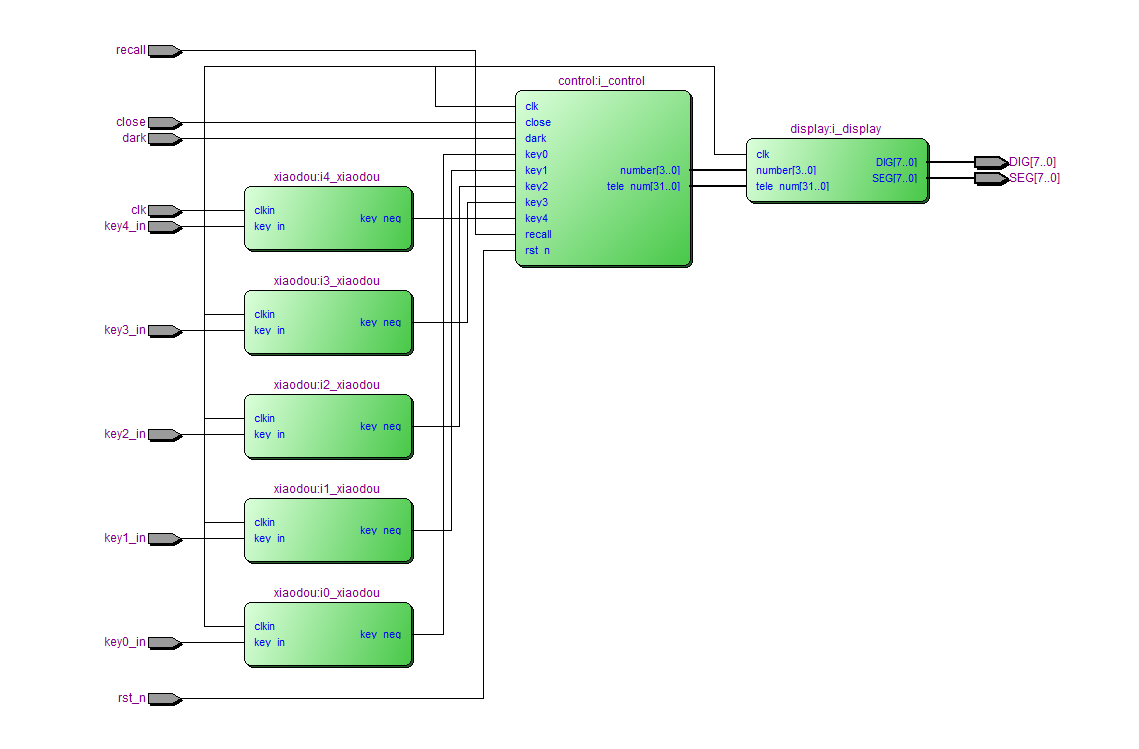

4、RTL图

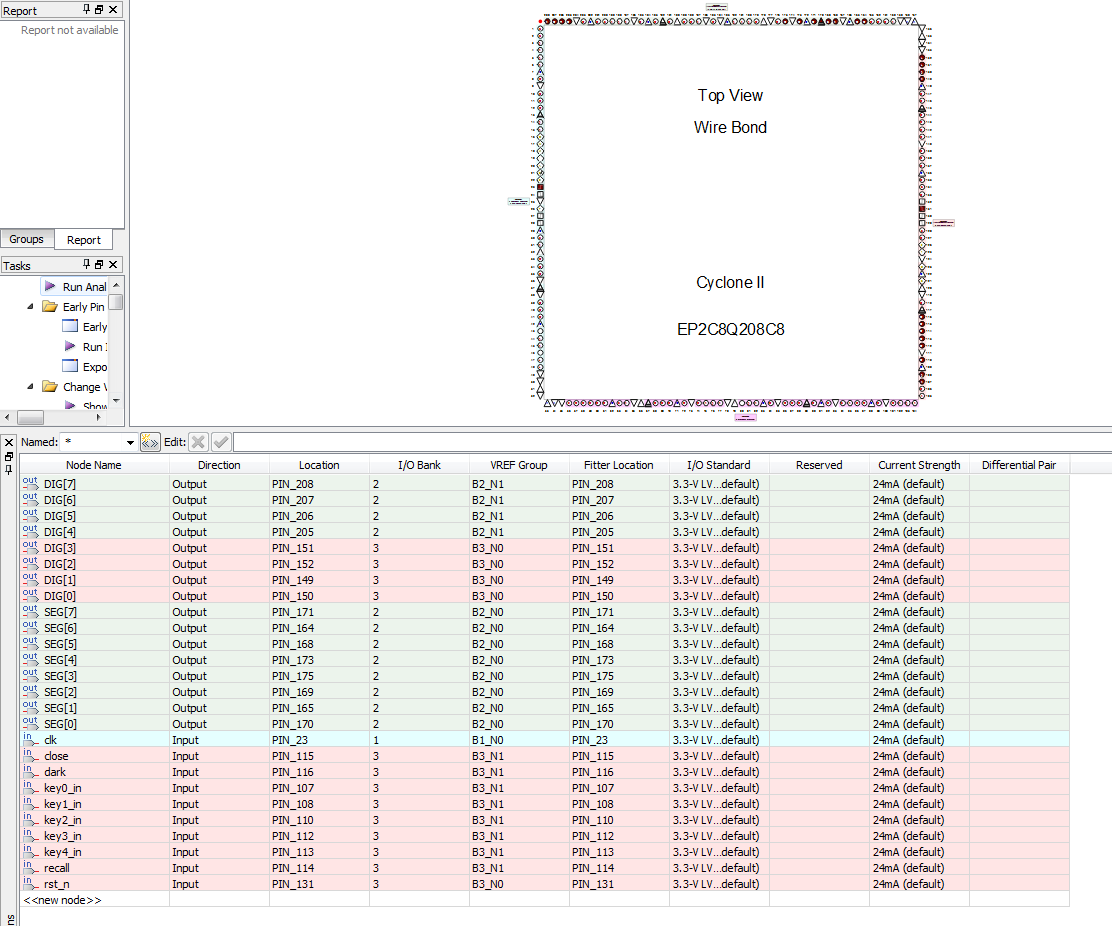

5、管脚分配

部分代码展示:

module telephone(
input clk,
input rst_n,//复位
input key0_in,
input key1_in,
input key2_in,
input key3_in,
input key4_in,
input recall,//重播键
input close,//挂机键
input dark,//熄灭键
output [7:0] DIG,//数码管位选
output [7:0] SEG//数码管段选
);
wire [3:0] number;//输入数量
wire [31:0] tele_num;//电话号码
wire key0;
wire key1;
wire key2;
wire key3;
wire key4;
//消抖模块
xiaodou i0_xiaodou(
. clkin(clk),
. key_in(key0_in),//输入
. key_neg(key0)//消抖后按键
);
//消抖模块
xiaodou i1_xiaodou(
. clkin(clk),
. key_in(key1_in),//输入
. key_neg(key1)//消抖后按键
);

源代码

点击下方的公众号卡片获取
