自动售货机设计VHDL代码Quartus仿真

名称：自动售货机设计VHDL代码Quartus仿真 （文末获取）

软件：Quartus

语言：VHDL

代码功能：

自动售货机

1、售货机有4种商品

2、商品有3，6，7，9元的

3、可以投币1元，5元，10元

4、可以找零1元、5元

5、中途可以取消购买

6、led显示购买成功，数码管显示单价、投币和找零

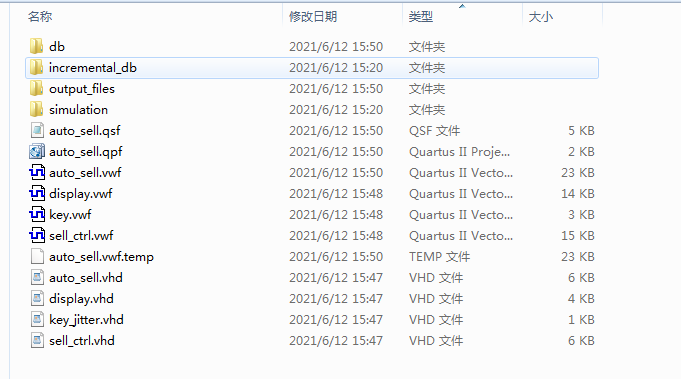

1. 工程文件

2. 程序文件

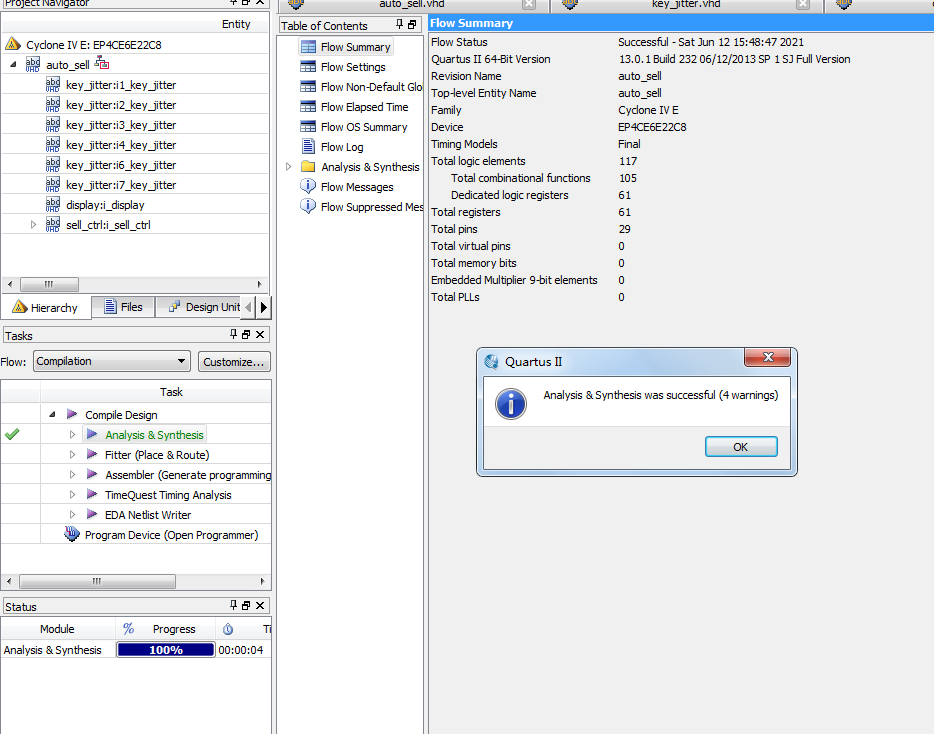

3. 程序编译

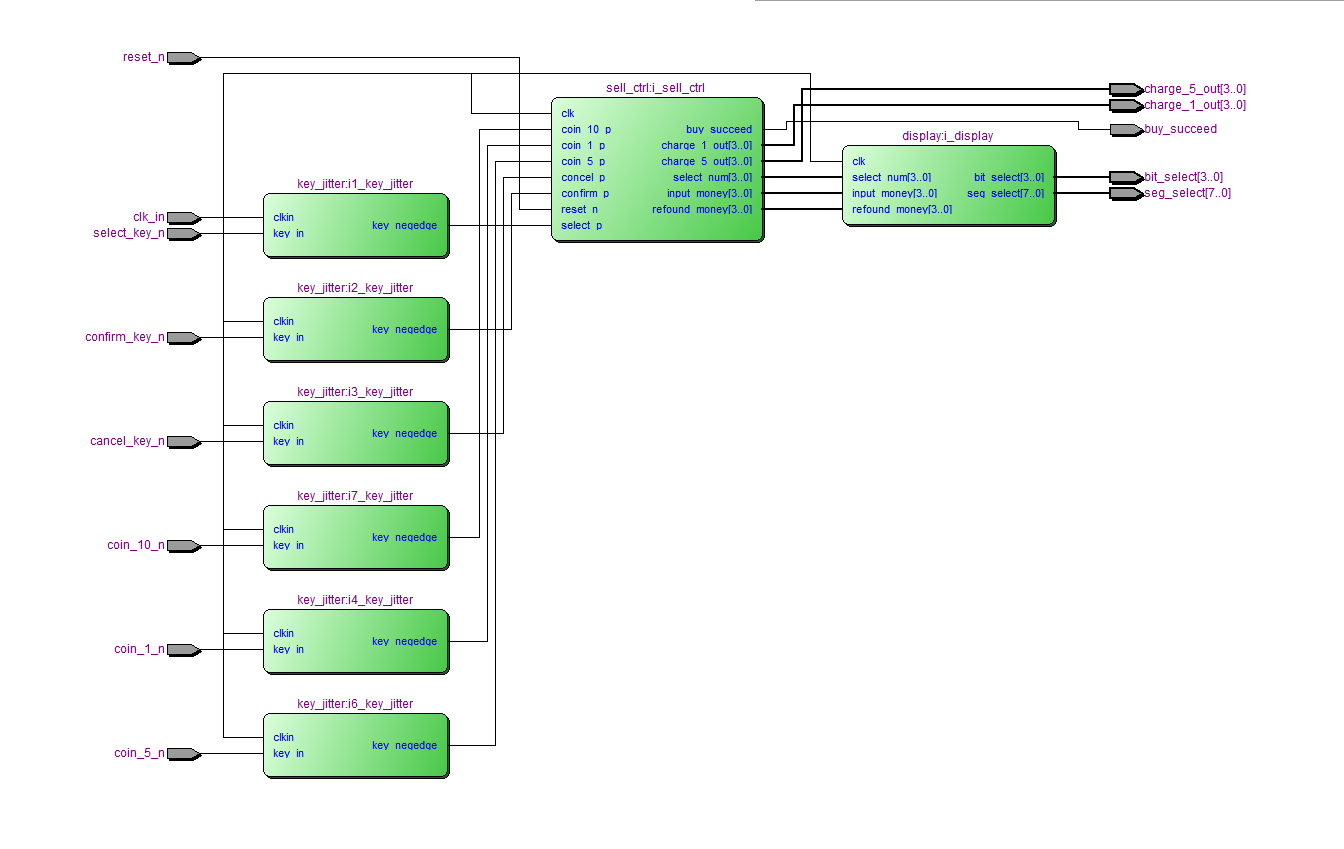

4. RTL图

5. 仿真文件

6. 仿真图

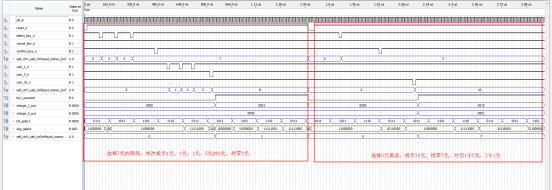

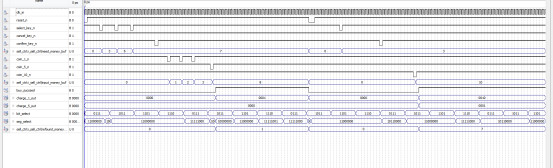

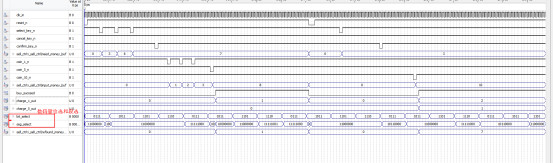

仿真了2次购买情况

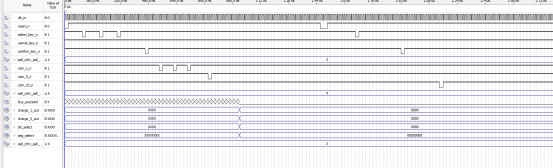

按键模块仿真

图中按键按下后输出一个时钟的高电平

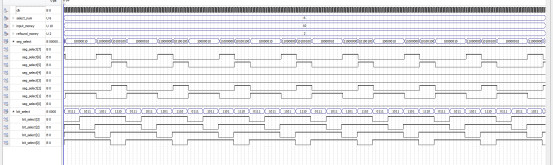

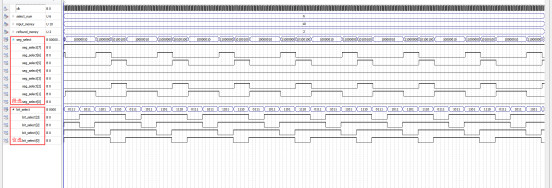

显示模块仿真

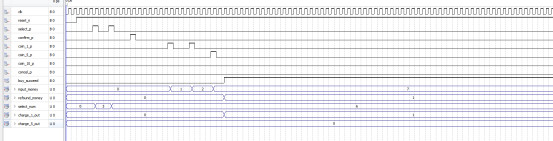

控制模块仿真

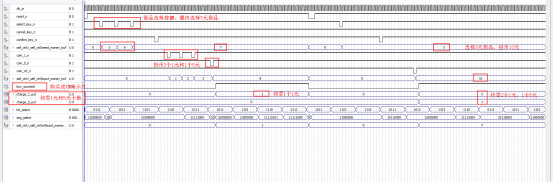

图中仿真了选中6元商品，投币7元，找零1元

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY auto_sell IS
   PORT (
      clk_in        : IN STD_LOGIC;--时钟
      reset_n        : IN STD_LOGIC;--复位

      select_key_n   : IN STD_LOGIC;--商品选择按键
      confirm_key_n  : IN STD_LOGIC;--确认按键
      cancel_key_n   : IN STD_LOGIC;--取消按键
      coin_1_n       : IN STD_LOGIC;--投币1元
      coin_5_n       : IN STD_LOGIC;--投币5元
coin_10_n       : IN STD_LOGIC;--投币10元
charge_1_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零1元
charge_5_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零5元

      buy_succeed    : OUT STD_LOGIC;--购买成功
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END auto_sell;
ARCHITECTURE bahave OF auto_sell IS
--售货控制模块
component sell_ctrl IS
   PORT (
      clk            : IN STD_LOGIC;
      reset_n        : IN STD_LOGIC;

      confirm_p      : IN STD_LOGIC;
      select_p       : IN STD_LOGIC;
      concel_p       : IN STD_LOGIC;

      coin_1_p       : IN STD_LOGIC;
      coin_5_p       : IN STD_LOGIC;
coin_10_p       : IN STD_LOGIC;--投币10元
charge_1_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零1元
charge_5_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零5元

      buy_succeed    : OUT STD_LOGIC;
      select_num     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END component;

源代码
