名称：卡式电话计费器设计Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

卡式电话计费器设计要求

该计费器在卡插入后，能读出卡中的余额并显示;在通话中，根据通话种类进行扣费，卡内余额每分钟更新一次;对通话时间计时并显示出来。 (2) 话务种类分为三种:市话、长途和特话。其中市话按每分钟3角钱计算，长话按每分钟6角钱计算，特话免费当卡中余额少于当前话务种类对应的一分钟费用，产生告警信号，警告灯亮,当告警时间达到15s时切断当前通话。

设定卡内余额最大为20角。利用数码管显示卡内余额和通话时间，灯显示读卡信号、写卡信号、告警信号和切断信号。

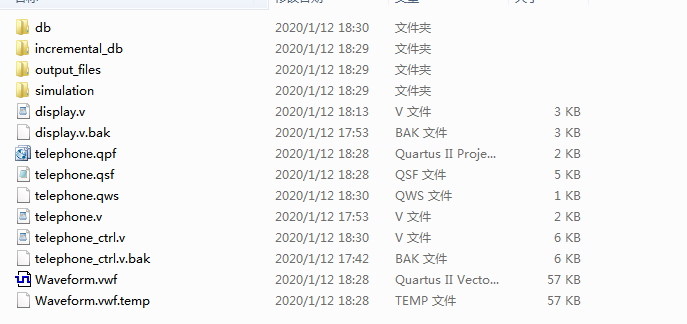

1. 工程文件

2. 程序文件

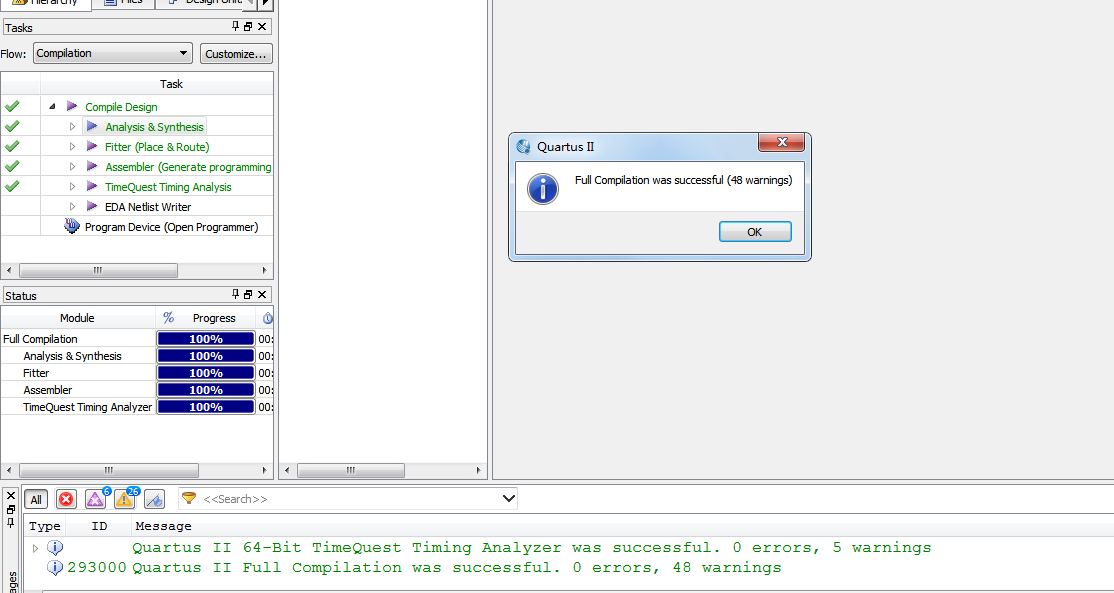

3. 程序编译

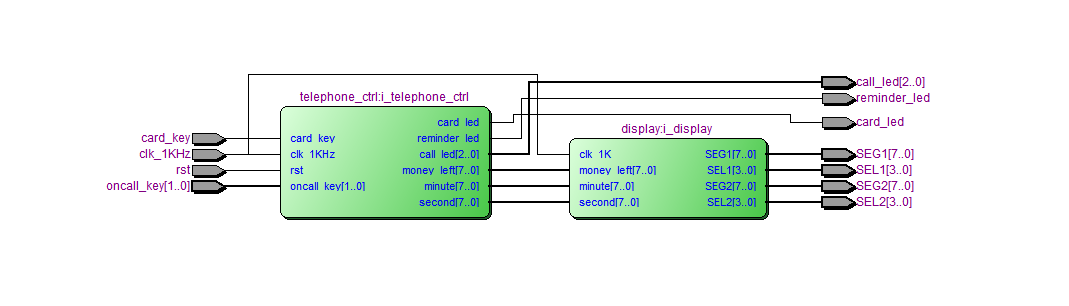

4. RTL图

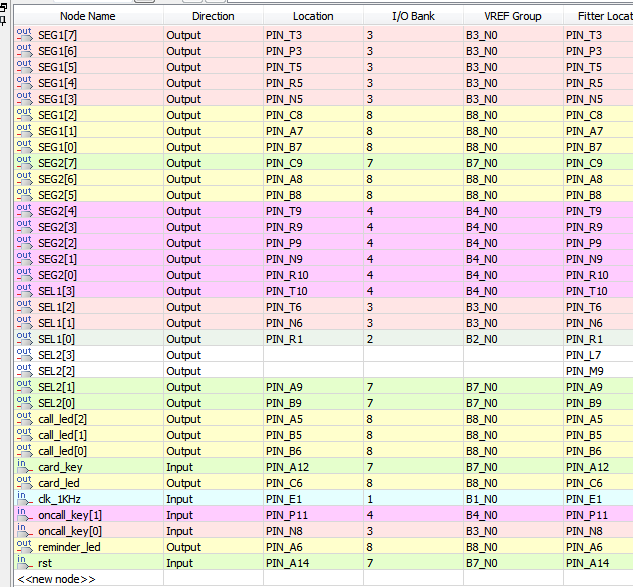

5. 管脚分配

6. 仿真文件

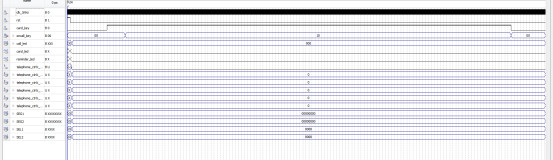

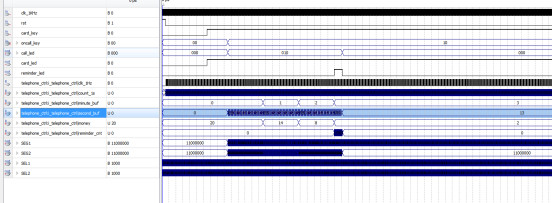

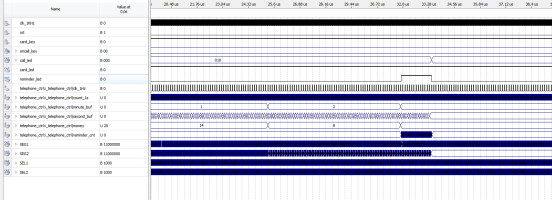

7. 仿真图

部分代码展示:

//顶层
module telephone(
input clk_1KHz,
input rst,
input card_key,//插卡按键,1表示插入
input [1:0]oncall_key,//拨号--00表示不拨号，01表示市话，10表示长途，11表示特话
output card_led,//插卡指示灯
output [2:0]call_led,//通话指示灯
output reminder_led,//告警信号，警告灯亮
// 利用数码管显示卡内余额和通话时间
output [7:0] SEG1,//段选显示
output [3:0] SEL1, //位选显示
output [7:0] SEG2,//段选显示
output [3:0] SEL2 //位选显示
);
wire [7:0] money_left;//卡内余额
wire [7:0] minute;//通话时间
wire [7:0] second;//通话时间
telephone_ctrl i_telephone_ctrl(
. clk_1KHz(clk_1KHz),
. rst(rst),
. card_key(card_key),//插卡按键,1表示插入
. oncall_key(oncall_key),//拨号--00表示不拨号，01表示市话，10表示长途，11表示特话
. card_led(card_led),//插卡指示灯
. call_led(call_led),//通话指示灯
. reminder_led(reminder_led),//告警信号，警告灯亮
// 利用数码管显示卡内余额和通话时间
. money_left(money_left),//卡内余额
. minute(minute),//通话时间
. second(second)//通话时间
);
//数码管显示模块
display i_display(
. clk_1K(clk_1KHz),
// 利用数码管显示卡内余额和通话时间
. money_left(money_left),//卡内余额
. minute(minute),//通话时间
. second(second),//通话时间
. SEG1(SEG1),//段选显示
. SEL1(SEL1), //位选显示
. SEG2(SEG2),//段选显示
. SEL2(SEL2) //位选显示
);
