[导读]：超平老师的《Scratch蓝桥杯真题解析100讲》已经全部完成，后续会不定期解读蓝桥真题，这是Scratch蓝桥真题解析教程系列第210讲。
第16届蓝桥第2次STEMA测评已于2024年11月24日落下帷幕，编程题一共有5题（初级组只有前4道编程题），分别如下：
行走的图形，本题是2024年11月24日举行的蓝桥STEMA测评Scratch编程中级组编程第5题，初级组没有此题。题目要求编程创作行走的图形作品，运行程序，先绘制一个小三角形，1秒后绘制3个三角形，再过1秒绘制一个彩色圆环，通过滑杆控制图形旋转以及向右移动。
先来看看题目的要求吧。
一.题目说明
编程实现：
行走的图形。
具体要求：

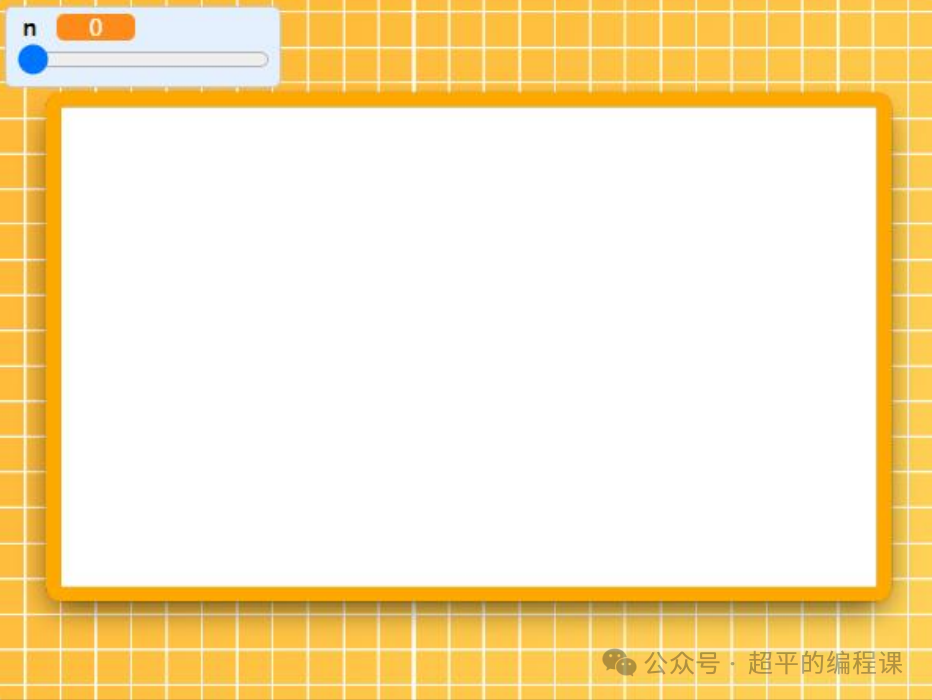

1). 点击绿旗，在舞台上出现滑杆形式的变量 n，取值范围为 0、1、2，默认值为 0，如图所示；

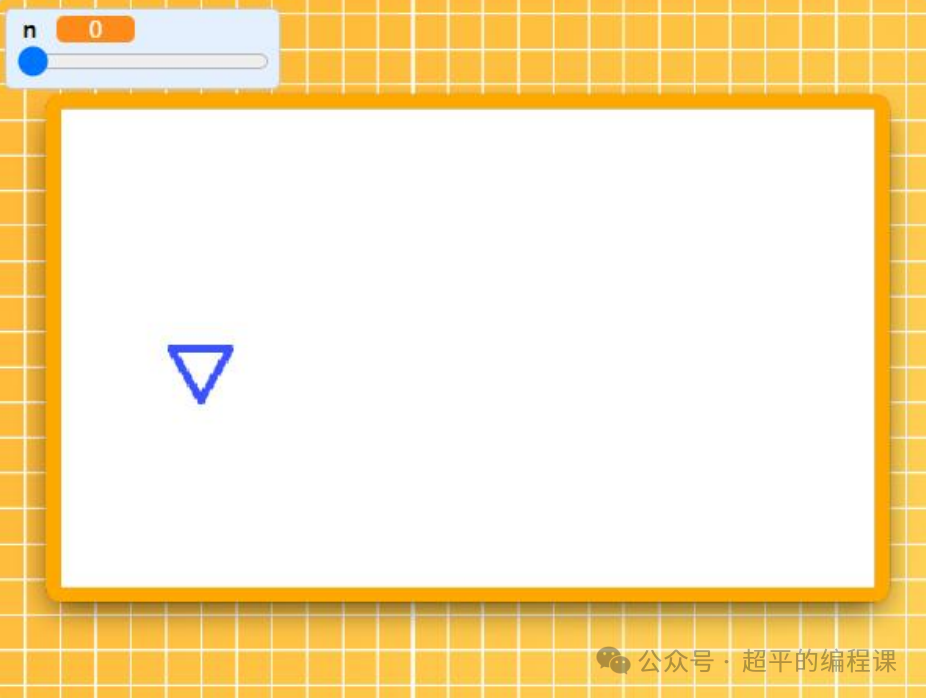

2). 1 秒后，在舞台的白色区域左侧绘制出一个蓝色等边三角形（边长为 30），如图
所示；

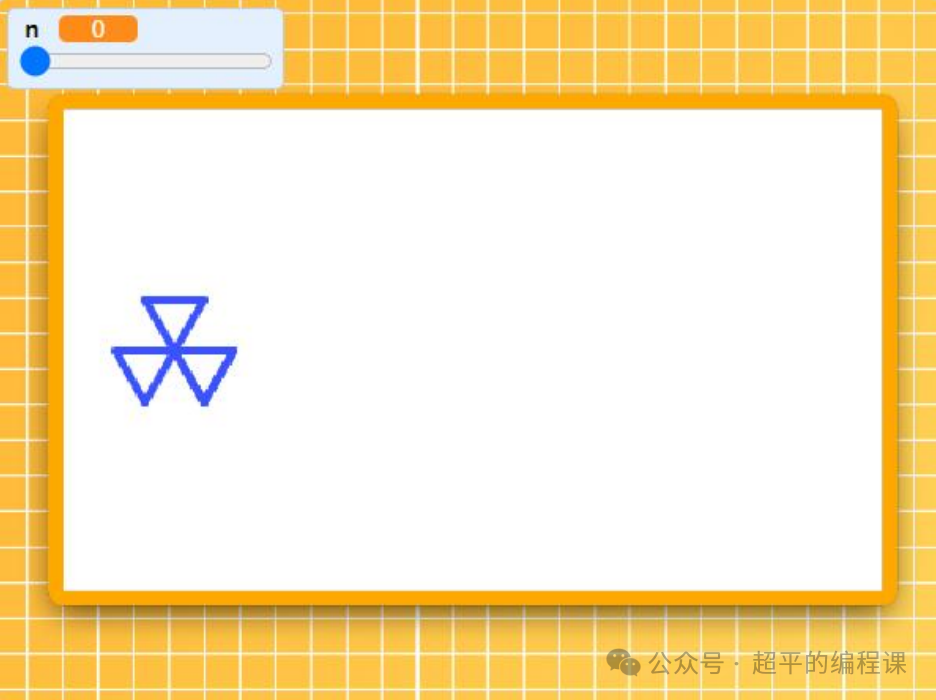

3). 1 秒后，呈现 3 个大小相同的等边三角形，3 个三角形均匀分布，且有一个共用
顶点，如图所示；

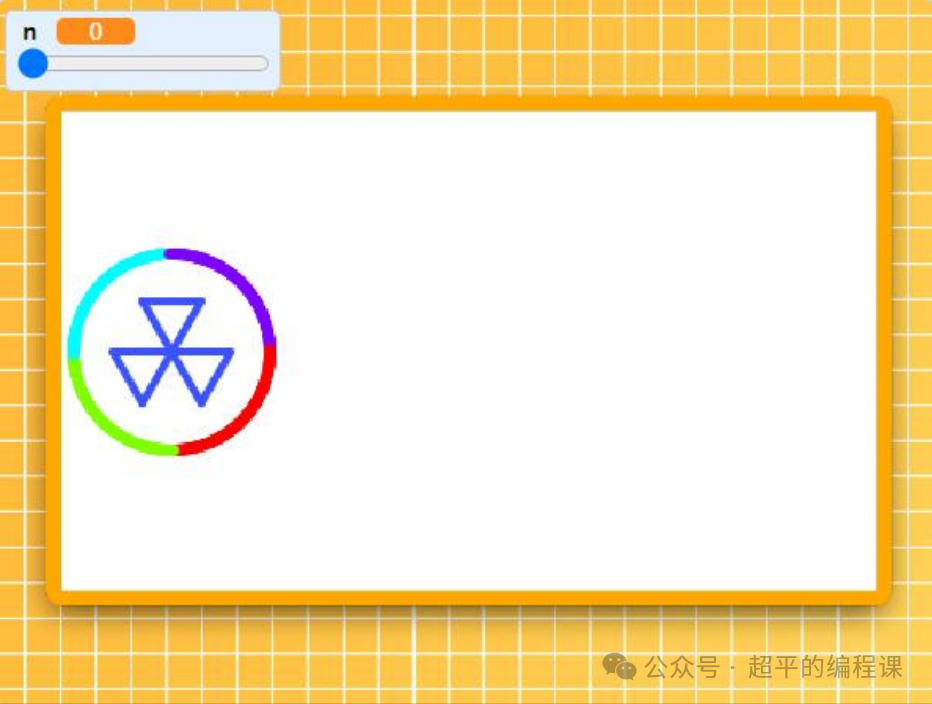

4). 1 秒后，以 3 个三角形的共用顶点为圆心绘制出一个圆，圆由四个颜色不同、长
度相同的弧线组成，且三角形都在圆内，如图所示；
5). 拖动滑杆改变变量 n 的值，当值为 0 时，整个图形不旋转，当值为 1 时，整个图形顺时针缓慢旋转，当值为 2 时，整个图形顺时针快速旋转；（参考视频）
6). 拖动滑杆改变变量 n 的值，当值为 0 时，整个图形不移动，当值为 1 时，整个
图形缓慢向右水平移动，当值为 2 时，整个图形快速向右水平移动；（参考视频）

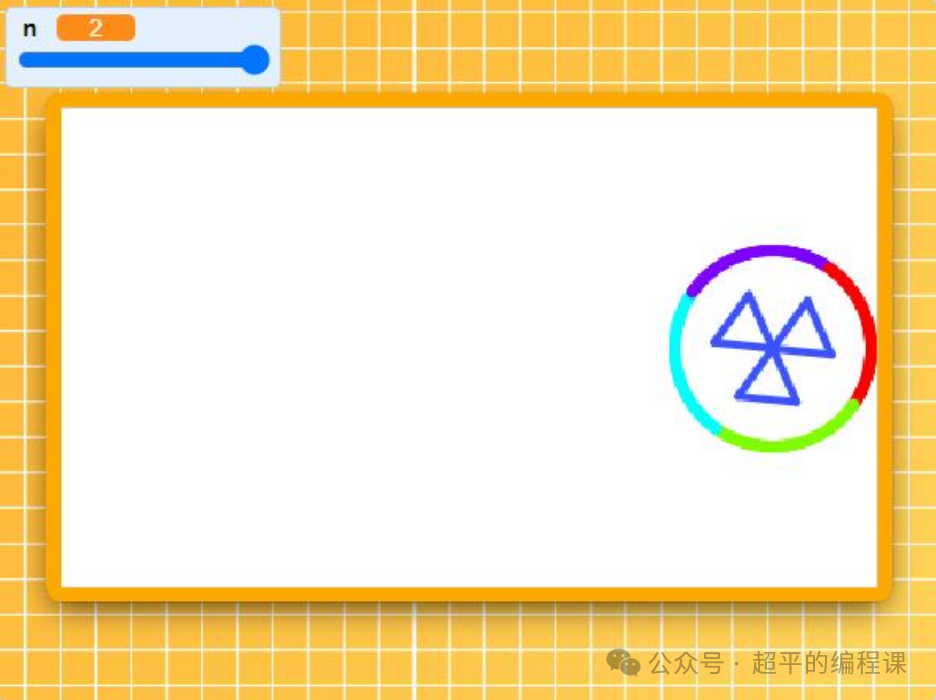

7). 整个图形到达白色区域的最右侧时停止旋转和移动，如图所示。
二.思路分析

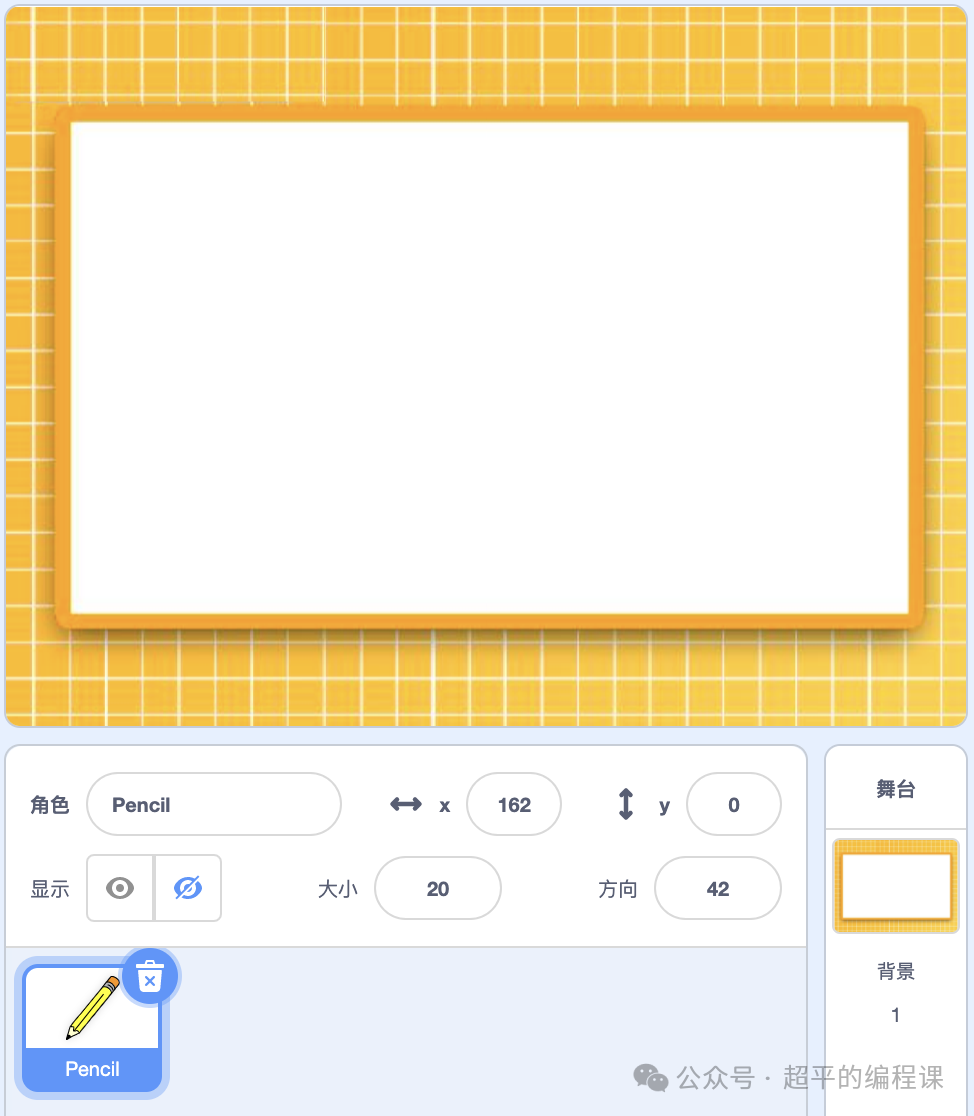

本题只有1个画笔角色，如图所示：
很显然，这是一道画笔题目，考查的知识点包括画笔技巧、自制积木和运动编程等。
本作品的要求和10月份stema测评的最后一题颇为相似，都是使用画笔绘制图形，然后通过变量控制图形的旋转，你可以参考这篇教程，《旋转的图形-第16届蓝桥第1次STEMA测评Scratch真题第5题》。
对于本作品，我们需要用到如下几个核心技巧：
-
360万能公式模型；
-
中心法；
-
先擦再画；
-
不刷新的自制积木；
-
复原模型；

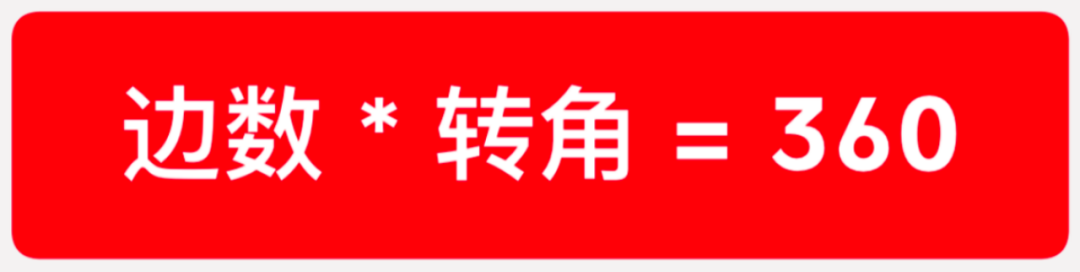

360万能公式模型已经介绍过很多次了，如下：
它是用来绘制正多边形的，这里的三角形和圆环都需要使用这个模型。重点是模型的嵌套用法，例如，把1个小三角形当成是一条边，那么3个小三角形就相当于是1个三角形。
本题中的彩色圆环是由4个1/4圆弧构成的，
在Scratch编程中，使用画笔绘制出来的图形是不能移动的，所谓的移动和旋转只不过是先擦除再重新绘制，并不断地重复这个过程。
要让图形旋转起来，我们可以让画笔每次左/右转一个角度，再重新绘制图形。同理，要让图形前进，其实就是让画笔移动一定距离，再重新绘制图形。
但是，这里有一个非常重要的细节，就是对于每一次绘制，要确保在绘制之前和绘制完成后的状态是完全一样的，包括方向和坐标，超平老师把这个称之为复原模型。
魔方应该很熟悉吧，就算你没有玩过，也肯定见过😄。
魔方有6个面，初始状态下，同一个面的各个方块的颜色相同，面与面之间的颜色都不相同，魔方复原是指将一个被打乱的魔方恢复到初始状态的过程。
我们在绘制图形时也要遵循复原原则，绘制之前，画笔处于哪个位置，其方向是多少，我们在绘制完成之后，也要回到这个位置和方向。

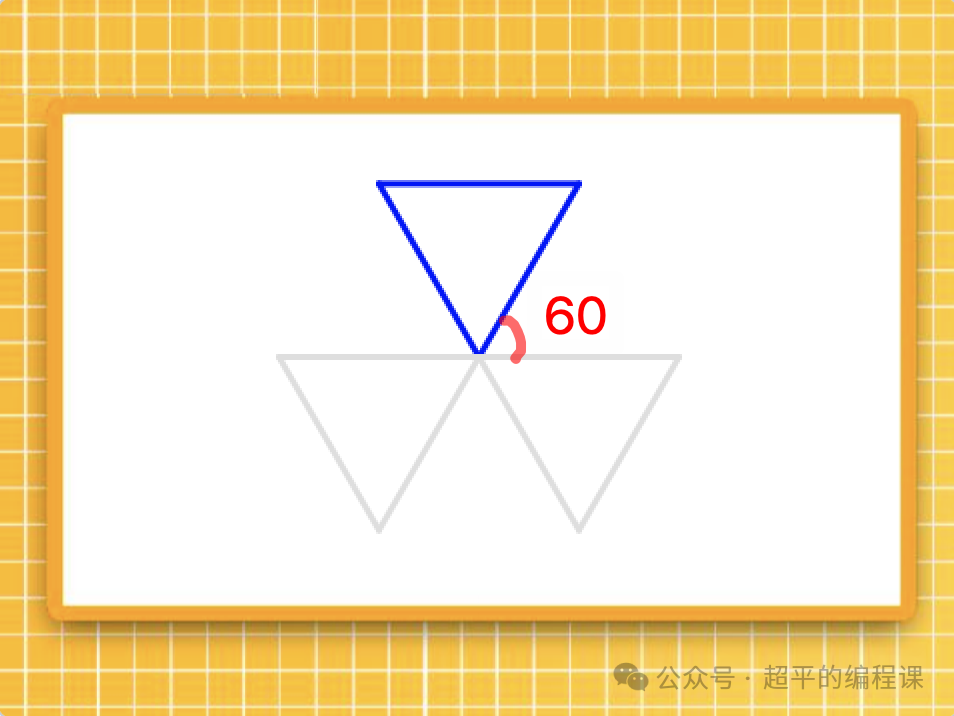

仔细观察题目给出的三角形效果，可以发现，第1个三角形的三条边没有面向90度的，离90度最小的是面向30度（90 - 60 = 30）度。
因此，如果画笔的初始方向是90度，那么需要左转60度，才能画出如上图所示的蓝色三角形效果。
第一次只需要绘制1个三角形，可以直接设置为面向30度。
后续需要一次性绘制3个三角形，我们可以将画笔设置为我们熟悉的90度方向，然后左转60度，绘制完成后，再右转60度，恢复到初始方向。
思路有了，接下来，我们就进入具体的编程实现环节。
三.编程实现
根据上面的思路分析，我们分4步来编写程序：
-
绘制1个三角形
-
绘制3个三角形
-
绘制彩色圆环
-
旋转和移动
1. 绘制1个三角形

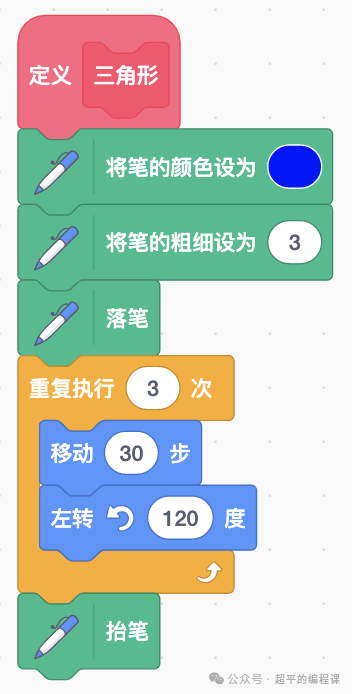

为了简化代码，我们定义绘制三角形的自制积木如下：
代码比较简单，说明4点：
1). 第一次绘制三角形，不需要瞬间绘制，在定义自制积木的时候，不用勾选“运行时不刷新屏幕”选项；
2). 三角形的颜色要设置好，确保任何时画出来的三角形都是蓝色的；
3). 在绘制三角形的时候，需要左转120度（360 / 3 = 120），由于是从面向30度开始画的，所以是左转；
4). 在绘制三角形中，不要设置方向；
2. 绘制3个三角形

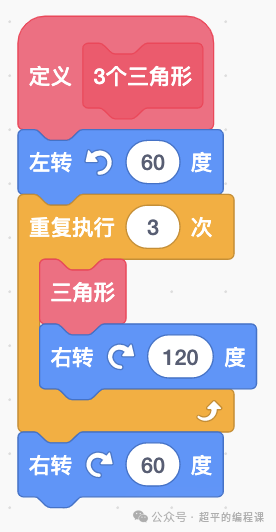

定义自制积木“3个三角形”，代码如下：
代码比较简单，说明两点：
1). 在定义自制积木时，需要勾选“运行时不刷新屏幕”选项，确保瞬间绘制好3个三角形；
2). 根据前面的思路分析，在绘制之前左转60度，绘制完成后右转60度，可以这样确保画笔可以回到初始方向；
3. 绘制彩色圆环

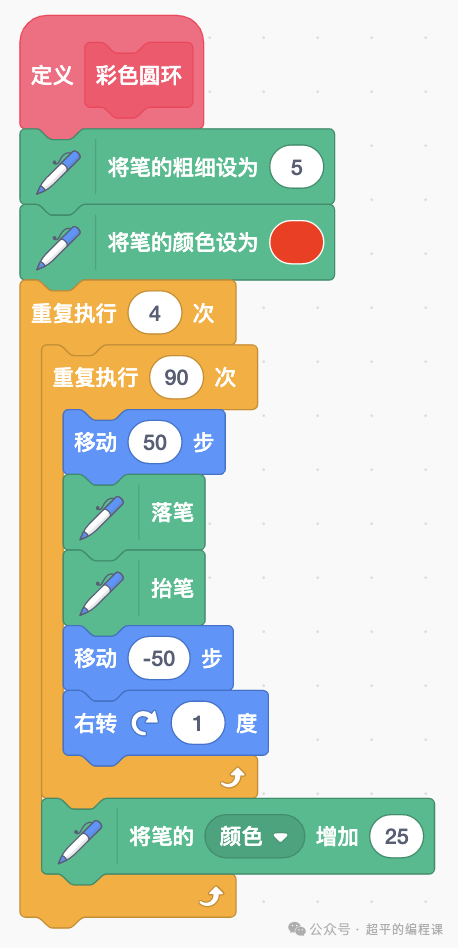

定义“彩色圆环”自制积木如下：
代码稍微有点多，说明4点：
1). 这里使用了两层循环，内存循环使用中心法来绘制1/4圆弧，外层循环则用于绘制4个1/4圆弧；
2). 中心法的核心思想是从圆心位置开始移动一定距离（这里是50步），绘制一个点，然后退回到圆心位置（即-50步），然后右转1度，重复这个过程；
3). 为了确保颜色不变，每次都是先将颜色设置为红色，绘制一个1/4圆弧后，将颜色增加25；
4). 创建自制积木时，需要勾选“运行时不刷新屏幕”选项；
4. 旋转和移动
创建一个变量“n”，更改为滑杆模式，并设置其范围为0~2。

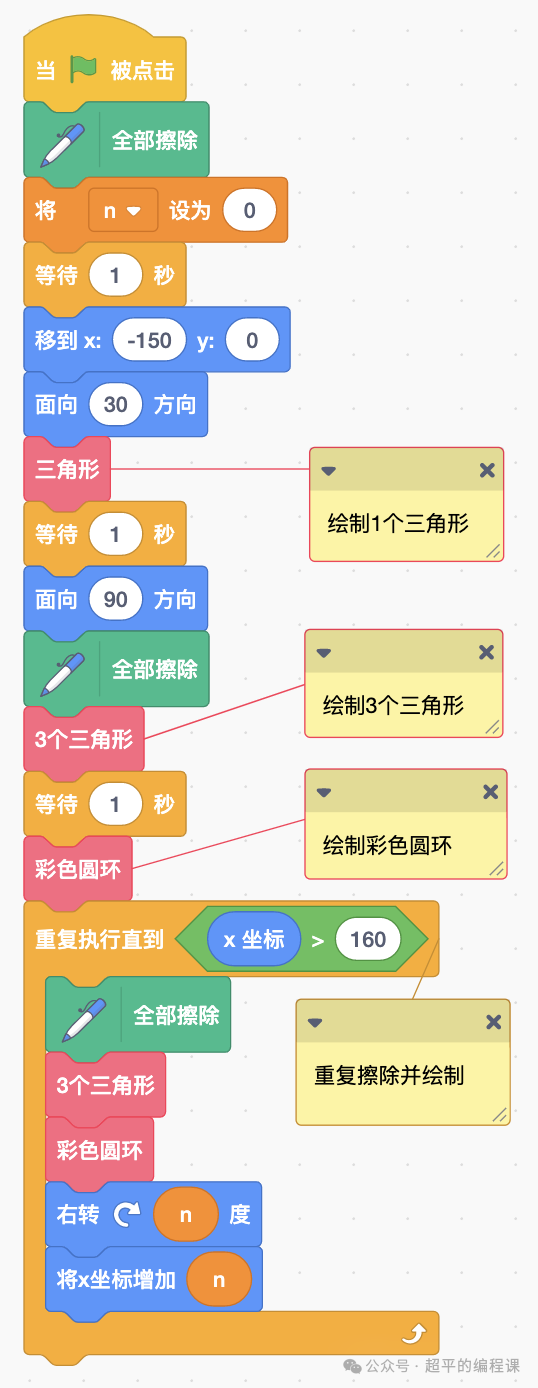

在绿旗下编写代码如下：
代码比较长，说明4点：
1). 绘制单个的三角形时，直接将方向设置为面向30度；
2). 1秒后，将单个的三角形擦除，一次性绘制3个三角形，注意此时需要将画笔的初始方向设置为90度；
3). 再等1秒，绘制彩色圆环；
4). 重复擦除和绘制动作，同时右转n度、将x坐标增加n，循环的条件需要根据自己的画笔角色来确定，注意画笔角色尽量设置得小一点，否则图形有可能无法到达右侧边缘；
至此，整个作品就创作好了。
四.总结与思考
本题是中级组编程部分第5题，分数为80分，积木块数量48个左右，涉及到的知识点主要包括：
-
滑杆变量；
-
画笔技巧；
-
运动编程；
-
自制积木；
-
嵌套循环；
这是stema测评的第5题，也是中级组最后一题，初级组没有此题，难度中等，创作时间约25分钟左右，本作品的难点是如何让图形旋转和移动起来。
本题是典型的画笔题目，针对画笔题目，只需要掌握几个核心模型即可，包括：
-
360万能公式；
-
中心法；
-
先擦再画；
-
复原模型；
一旦你熟练掌握了这几个模型，画图的题目就变得非常简单了，在之前的STEMA测评和蓝桥杯历届真题中，多次出现过这类题目，解题思路和实现方式都差不多。
和本题类似的题目有：
