micro_ros移植到STM32F405RG ，micro_ros STM32裸机

原创

已于 2023-11-30 08:46:40 修改 · 2.4k 阅读

27 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

于 2023-11-29 14:55:33 首次发布

本文详细介绍了如何在STM32F405RGT6开发板上使用STM32CubeIDE和GCC进行micro_ros移植，包括安装配置、移植过程、代码修改和测试等内容。

测试日期：2023年11月28日
工具链：STM32CubeIDE++GCC
参考资料：micro_ros_stm32cubemx_utils
注：本文内容仅用于学习参考，不适用于生产环境。
1、准备工作
1.1、安装STM32CubeIDE和STM32CubeMX
1.2、准备mirco_ros 支持cortex-m4的静态库，生成方法可参考我的一篇博文，或者直接下载地址
1.3、下载 micro_ros_stm32cubemx_utils

2、移植过程
2.1、创建STM32CubeMX项目选择芯片为STM32F405RGT6
2.2、工程配置
2.2.1、填写工程名称的路径
2.2.2、Toolchain/IDE配置：STM32CubeIDE

2.3、基本配置
2.3.1、时钟配置，根据开发板配置时钟源为外部8MHZ，系统时钟168M。
2.3.2、开启SW调试功能

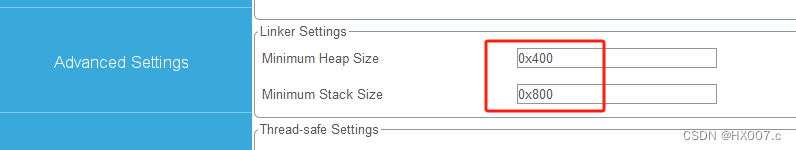

2.3.3、调整堆栈大小
在这里插入图片描述
2.4、配置外设
2.4.1、配置USART1 异步模式，波特率921600bps 8N1 用于printf输出
2.4.2、配置USART2 异步模式，波特率115200bps 8N1 使能DMA收发和全局中断用于mirco_ros 通讯接口
2.4.3、根据开发板配置PD2和PA15为输出，对应LED3和LED2

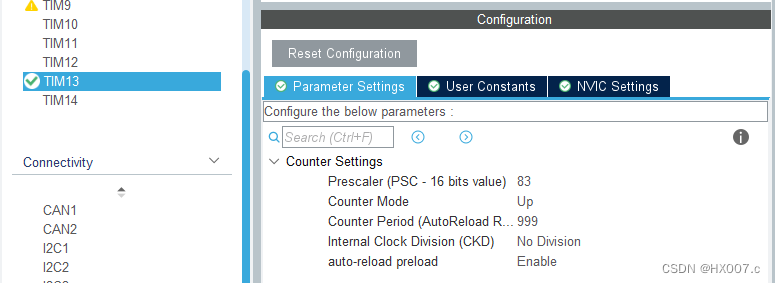

2.4.4、配置TIM13定时1ms并开启更新中断，用于mirco_ros计时
在这里插入图片描述

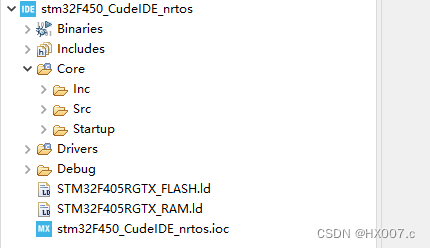

2.5、生成代码，并使用CubeIDE打开工程

2.6、复制文件
2.6.1、复制extra_sources文件夹工作空间

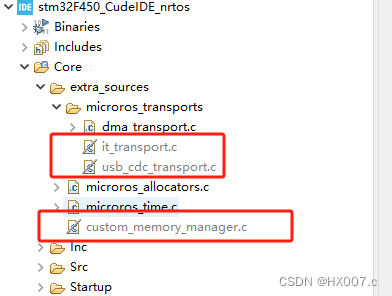

复制micro_ros_stm32cubemx_utils\extra_sources文件夹到CubeIDE工作空间的Core文件夹。我们只使用USART2的DMA传输方式作为mirco_ros接口，因此需要禁用或者删除it_transport.c和usb_cdc_transport.c文件
custom_memory_manager.c文件在freertos上实现了内存分配，因为要改成裸机所以先禁用编译或者直接删除
在这里插入图片描述
extra_sources目录下文件说明：
（1）、microros_transports文件夹：与硬件相关的通讯接口实现，3个C文件分别提供了串口中断、串口DMA和USB虚拟串口传输案列，这里我们只用到串口DMA传输，即dma_transport.c
（2）、custom_memory_manager.c和microros_allocators.c 提供了microros的内寸分配接口实现
（3）、microros_time.c 提供了microros的时间相关接口实现

2.6.2、将静态库文件和头文件复制到工作空间

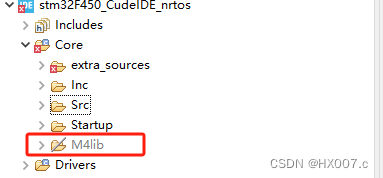

这里直接把M4lib文件夹直接复制到Core目录，然后禁用编译它们。这一步主要是方便后续引用，不一定要复制进来。
在这里插入图片描述
2.6.3、添加头文件路径
右键项目->Properties->C/C++Build->Setings->MCU GCC Compiler->include paths 点击右边的+图标选择工作空间下的/Core/M4lib/include 文件夹添加头文件路径。

2.6.4、添加静态库文件和路径
右键项目->Properties->C/C++Build->Setings->MCU GCC linker->Library search path（-L）点击右边的+图标选择工作空间下的/Core/M4lib 文件夹添加库文件路径，在Libraries（-l）下添加库文件名microros，注意库文件名在文件夹下为libmicroros.a,GCC连接器-l选项自动添加前面的lib字符和后缀名，因此只需要填写microros
在这里插入图片描述
2.7、修改文件
2.7.1、删除dma_transport.c文件中与freertos相关的无用到代码，然后在DMA接收完成中断回调中重新启动接收，否则程序运行一段时间后打印Error publishing (line xxx)\n。修改后内容如下

#include <uxr/client/transport.h>
#include <rmw_microxrcedds_c/config.h>
#include "main.h"
#include "usart.h"
#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <stdbool.h>
#ifdef RMW_UXRCE_TRANSPORT_CUSTOM
// --- micro-ROS Transports ---
#define UART_DMA_BUFFER_SIZE 2048

static uint8_t dma_buffer[UART_DMA_BUFFER_SIZE];
static size_t dma_head = 0, dma_tail = 0;
bool cubemx_transport_open(struct uxrCustomTransport * transport){


    UART_HandleTypeDef * uart = (UART_HandleTypeDef*) transport->args;
    HAL_UART_Receive_DMA(uart, dma_buffer, UART_DMA_BUFFER_SIZE);
    return true;
}

bool cubemx_transport_close(struct uxrCustomTransport * transport){


    UART_HandleTypeDef * uart = (UART_HandleTypeDef*) transport->args;
    HAL_UART_DMAStop(uart);
    return true;
}
size_t cubemx_transport_write(struct uxrCustomTransport* transport, uint8_t * buf, size_t len, uint8_t * err){


    UART_HandleTypeDef * uart = (UART_HandleTypeDef*) transport->args;

    HAL_StatusTypeDef ret;
    if (uart->gState == HAL_UART_STATE_READY){


        ret = HAL_UART_Transmit_DMA(uart, buf, len);
        while (ret
