理解 Android Binder 机制（四）：补充篇-AIDL以及Proxy-Stub设计模式

在 理解Android Binder机制(三)：Java篇时最后面说到了AIDL，本篇将会详细介绍。

前言：

IBinder是Android框架的通用性接口，通用性接口意味着，众人可以共享的接口。由于通用性(或共享性)，框架开发者可以藉单一的通用性接口来<包容>形形色色的特殊性接口；具有标准化接口的<减法设计>效果，但又不会减损特性用户或App对特殊性接口的需求。兼顾标准性和特殊性的，是框架通用性接口设计的重要指标；这是任何框架开发里，都必须面对的高度挑战性任务之一。

IBinder通用性接口

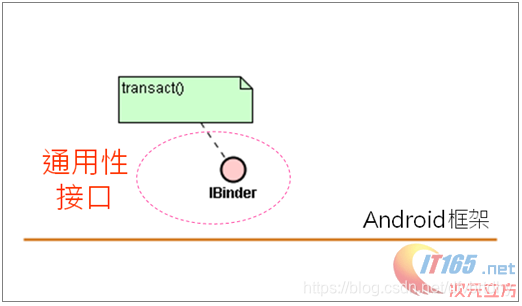

大家都知道，当两个类都在同一个进程里执行时，两者之间的沟通，只要采取一般的函数调用(Function Call)就行了，既快速又方便。一旦两个类分别在不同的进程里执行时，两者之间的沟通，就不能采取一般的函数调用途径了。只好采取IPC沟通途径。Android框架的IPC沟通仰赖单一的IBinder通用性接口。如下图：

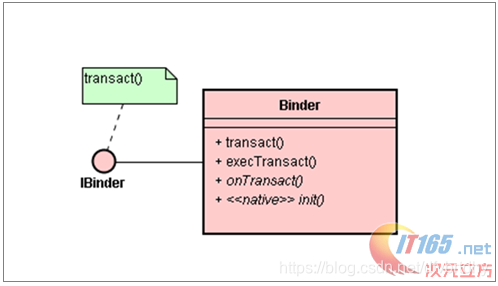

这种通用性接口，通常会规划一个抽像基类来实现它；而这抽像基类里则定义了抽象函数。如下图：

于是，这个抽象基类担任两项任务：

实现了IBinder接口，这是提供给众多Client来使用的外部接口。我们以“CI”(Interface for Client)来表示之。

定义了抽象函数，如上图里的onTransact()函数，成为提供给众多子类别来实现的内部接口。我们以来表示之。

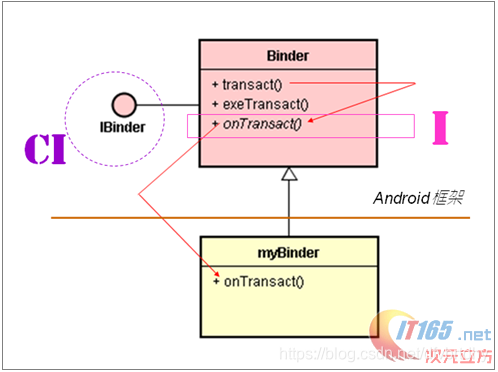

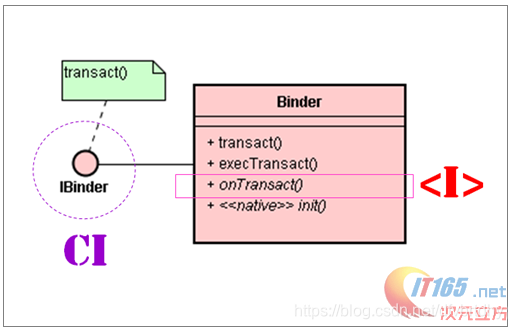

如下图所示：

由子类来实现内部接口。Binder基类的很重要目的是支持跨进程调用Service，也就是让远程的Client可以跨进程调用某个Service。Binder基类定义于Binder.java档案里：

// Binder.java
public class Binder implements IBinder {


    ...
	private int mObject;
	public Binder() {


		init();
		...
	}

	public final boolean transact(int code, Parcel data, Parcel reply, int flags)
		throws RemoteException {


		...
		boolean r = onTransact(code, data, reply, flags);
		return r;
	}

	private boolean execTransact(int code, int dataObj, int replyObj, int flags) {


		Parcel data = Parcel.obtain(dataObj);
		Parcel reply = Parcel.obtain(replyObj);
		boolean res;
		res = onTransact(code, data, reply, flags);
		...
		return res;
	}

	protected boolean onTransact(int code, Parcel data, Parcel reply, int flags)
		throws RemoteException {


	}

	private native final void init();
}

Binder基类的主要函数是：

方法	说明
transact	用来实作IBinder的transact()函数接口
execTransact	其角色与transact()函数是相同的，只是这是用来让C/C++本地程序来调用的
onTransact	这是一个抽象函数，让应用子类来覆写(Override)的。上述的transact()和execTransact()两者都是调用onTransact()函数来实现反向调用(IoC, Inversion of Control)的
init	这是一个本地(Native)函数，让JNI模块来实现这个函数。Binder()构造函数(Constructor)会调用这个init()本地函数。

这个IBinder接口是Binder基类提供给Client的接口，简称为“CI”。于是，Client端调用IBinder接口的transact()函数，透过IPC机制而调用到远方(Remote)的onTransact()函数。

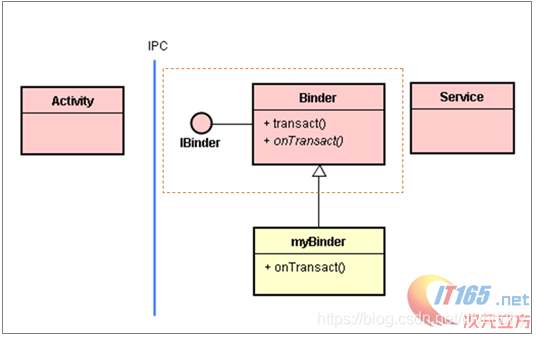

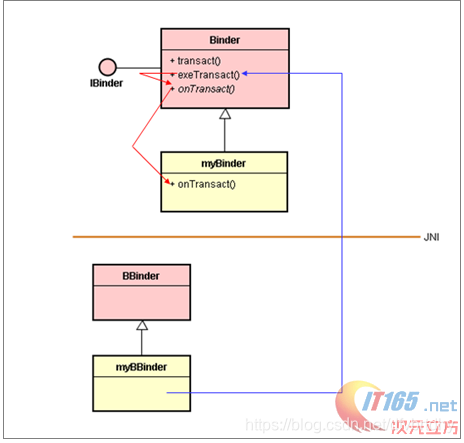

其实，这个典型的通用性接口设计模式，还有很多种变化的形式。例如下图：

虽然是一个简单的通用性接口设计模式，但是含有丰富的变化机制。例如上图的机制，就让C/C++层的模块成为架构的掌控者。然而，必须理解到：因为设计(和掌控)了IBinder通用性”接口”设计，才能充分保为了C/C++层的模块的”逻辑”控制权。

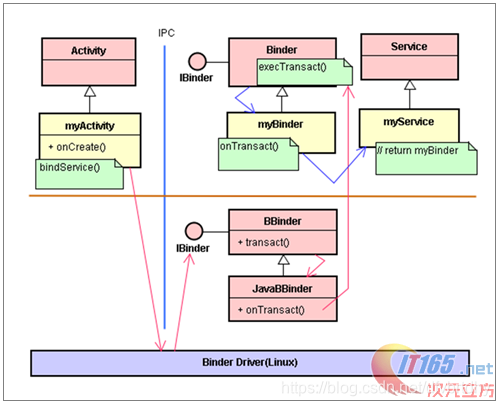

例如，Android跨进程通信流程，都由底层Binder驱动模块所掌控，如下图所示：

通用性接口与Proxy-Stub设计模式

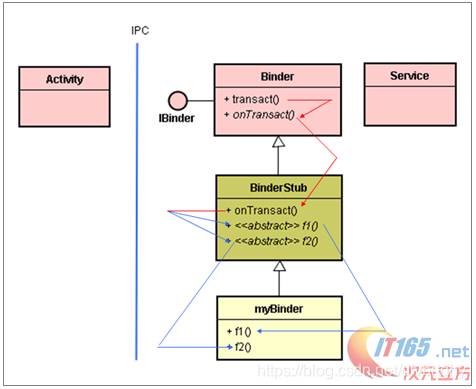

然而，在上图里的Activity里可能有多个函数，例如f1()和f2()等。于是，在Activity里，必须从f1()函数转而调用IBinder.transact()函数。如果我们在上述架构里面，加上一个Stub类别(如下图的BinderStub类别)，它实现了Binder.onTransact()函数，如下图所示：

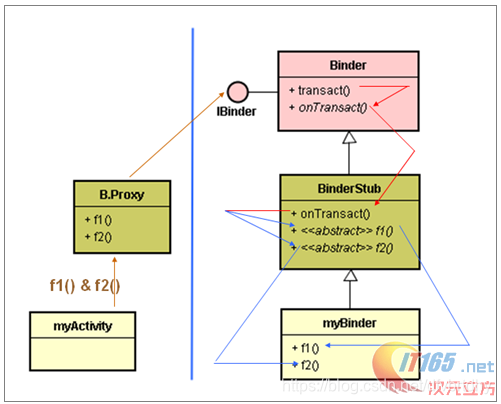

在框架设计里，myProxy和myStub会是成对的，这称为Proxy-Stub模式。如下图所示：

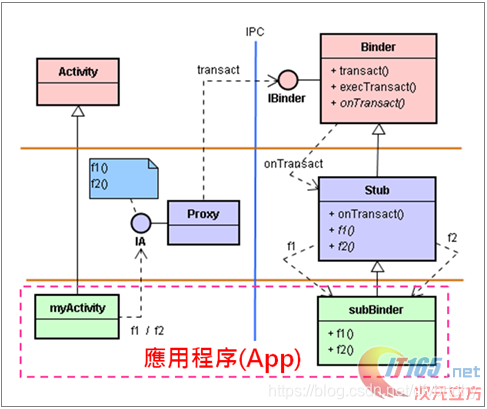

采用Proxy-Stub设计模式将IBinder接口包装起来，让App与IBinder接口不再产生高度相依性。其将IBinder接口包装起来，转换出更好用的新接口，如下图里的IA接口：

Stub类将onTransact()函数隐藏起来，提供一个更具有美感、更亲切的新接口给subBinder类使用。隐藏了onTransact()函数之后，subBinder类的开发者就不必费心去了解onTransact()函数了。
于是，Proxy与Stub两个类遥遥相对，并且将IPC细节知识(例如transact()和onTransact()函数之参数等)包夹起来。由于IBinder接口只提供单一函数(即transact()函数)来进行远距通信，呼叫起来比较不方便。所以Android提供aidl.exe工具来协助产出Proxy和Stub类，以化解这个困难。只要你善于使用开发环境的工具(如Android的aidl.exe软件工具)自动产生Proxy和Stub类的程序代码；那就很方便了。

AIDL

应用在使用Binder写aidl接口的时候正是由于android已经使用Proxy-Stub设计模式封装了onTransact()以及Transact()函数，所以才会很方便使用。
下面通过一个简单的例子来说明：

这是一个简单的aidl调用接口，client合入server端需要保持一致。

package com.example.test1;

public interface IBook {


	void size();
	void name();
	String getStatus();
}

这是server端实现

public class BookService extends Service {



    private Binder mBinder = new IBook.Stub() {


    	@Override
        public void size() throws RemoteException {


            ...
        }
        @Override
        public void name() throws RemoteException {


            ...
        }
        @Override
        public String getStatus() throws RemoteException {


            ...
        }
    };

    @Override
    public IBinder onBind(Intent intent) {


        // TODO Auto-generated method stub
        LOG("BookService onBind mBinder：" +mBinder.getClass().getName
