操作环境
前言
步骤
参考资料

操作环境

PC: OS Debian9.4.0, Qt 5.11.0, IP: 192.168.1.10
BeagleBone Black: Debian 9.3.0, IP: 192.168.1.20

前言

在嵌入式开发中，如何使用QT去调试程序是很重要的。调试无非分为以下几种方式：

最初级的方式就是编译目标程序，然后拷贝到开发板，通过printf函数输出一些调试信息来调试程序。
移植GDB，编译完目标程序后，在开发板运行GDB server，然后使用QT远程调试。
使用QT一键远程调试程序，需要将目标程序拷贝到开发板。

方式1不仅麻烦还很难找出问题。方式2虽然可以调试，但很麻烦，每次编译完程序后都得拷贝到开发板。第3种方式灵活简单。

步骤

1.安装gdb

PC安装GNU多架构调试器:

apt-get install gdb-multiarch

devin@debian-PC:~$ gdb --version
GNU gdb (Debian 7.12-6) 7.12.0.20161007-git
...

BBB安装gdbserver

apt-get install gdbserver

devin@beaglebone:~/demo$ gdbserver --version
GNU gdbserver (Debian 7.12-6) 7.12.0.20161007-git
Copyright (C) 2016 Free Software Foundation, Inc.
gdbserver is free software, covered by the GNU General Public License.
This gdbserver was configured as "arm-linux-gnueabihf"

2.配置Qt Kit

可以参考此视频教程1 视频教程2

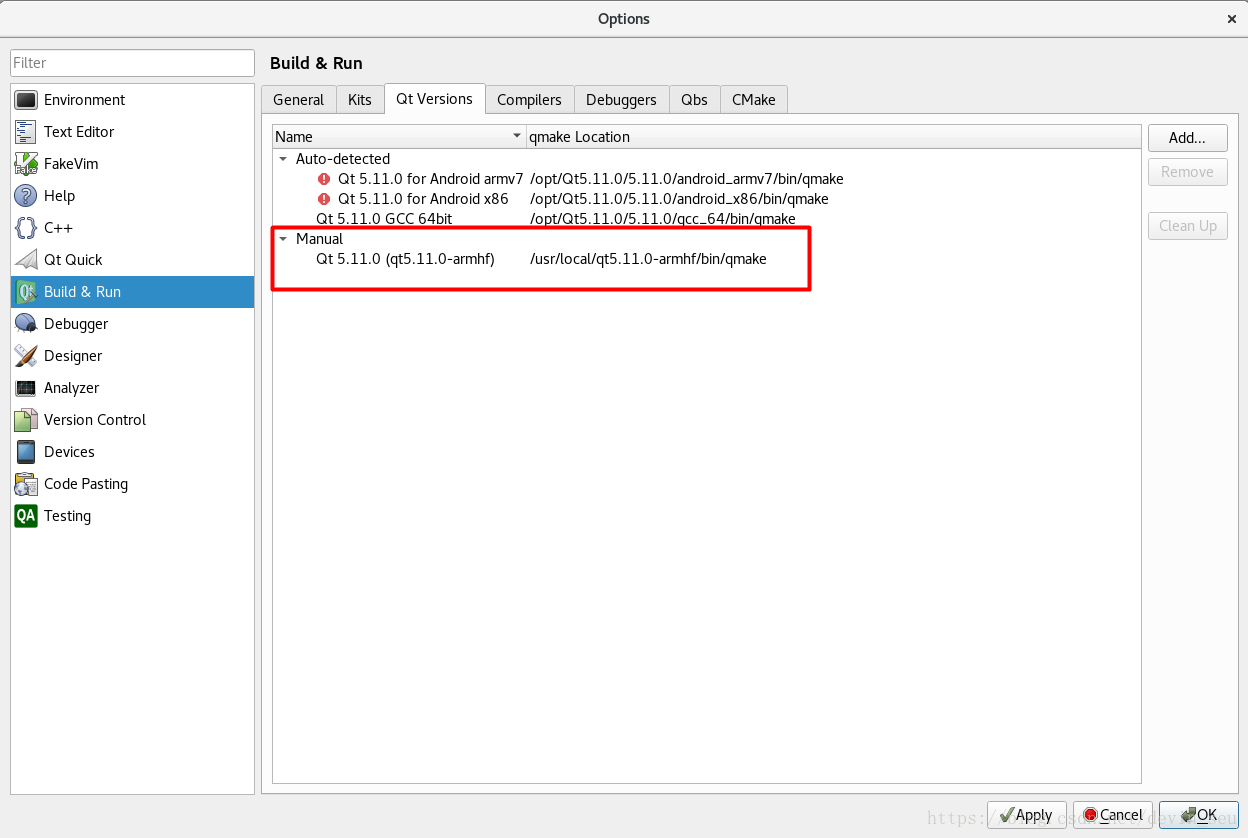

根据交叉编译的qmake新增Qt Version。参考此博客

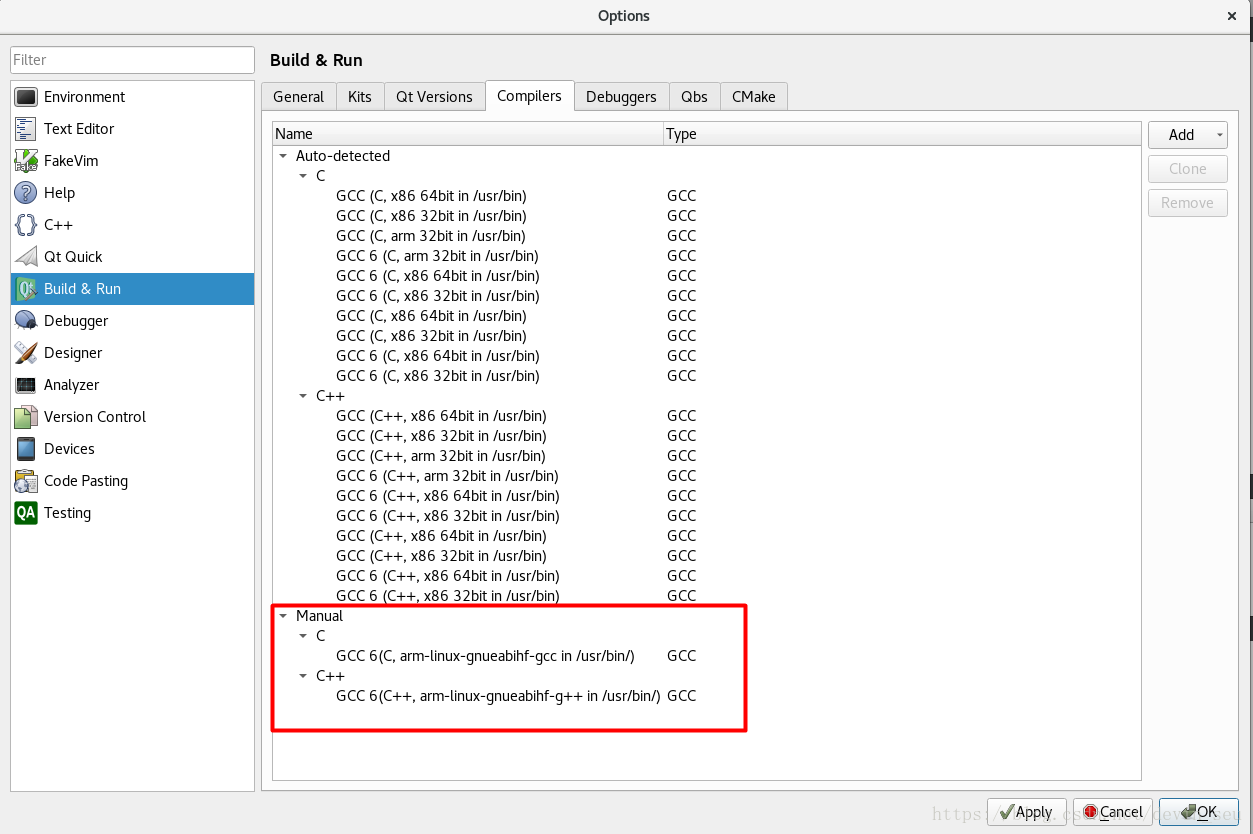

编译器

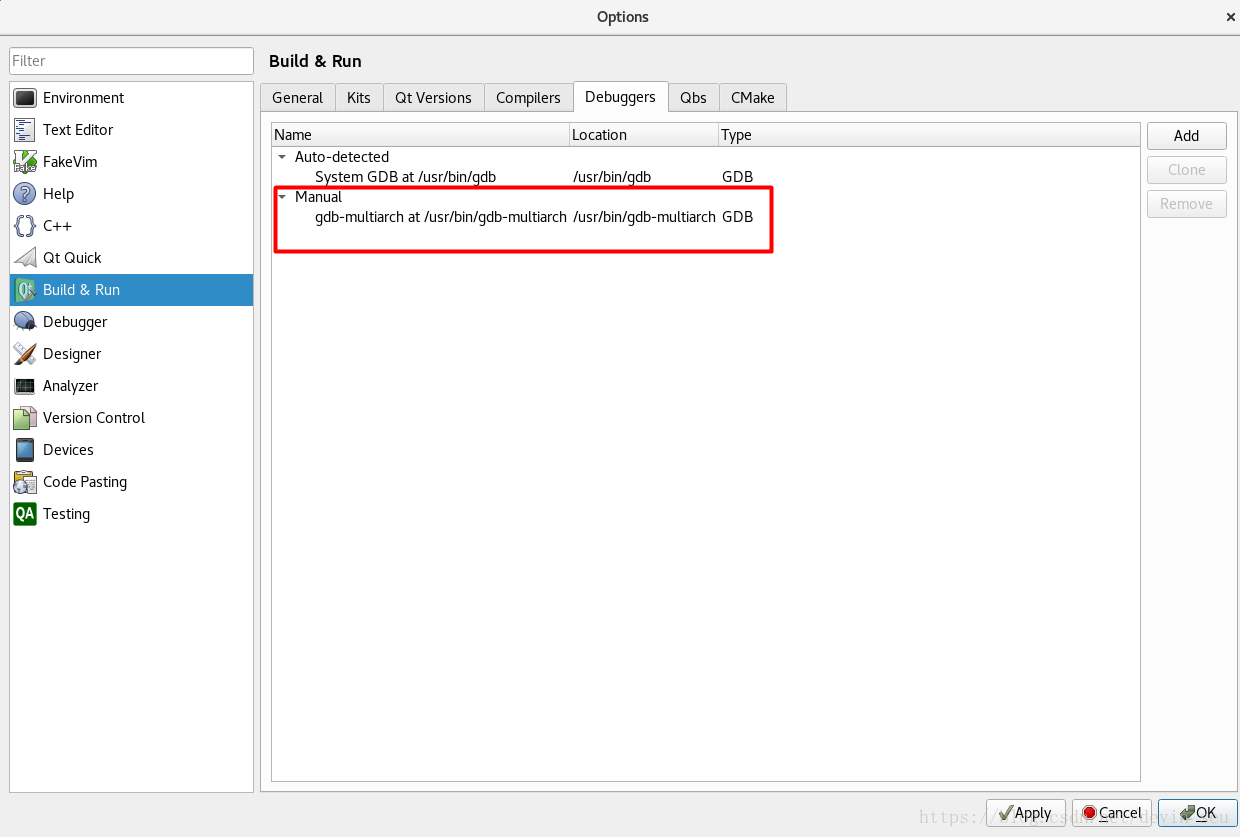

调试工具

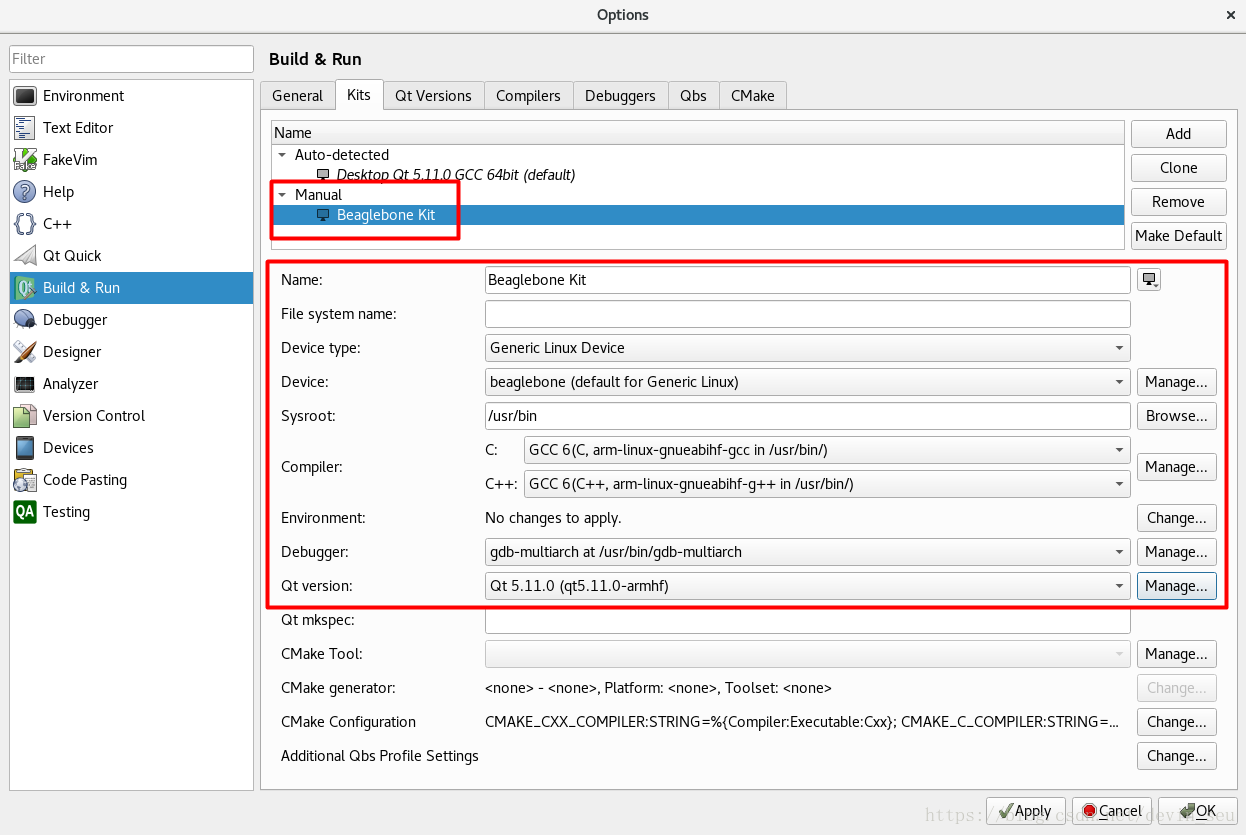

配置Kit

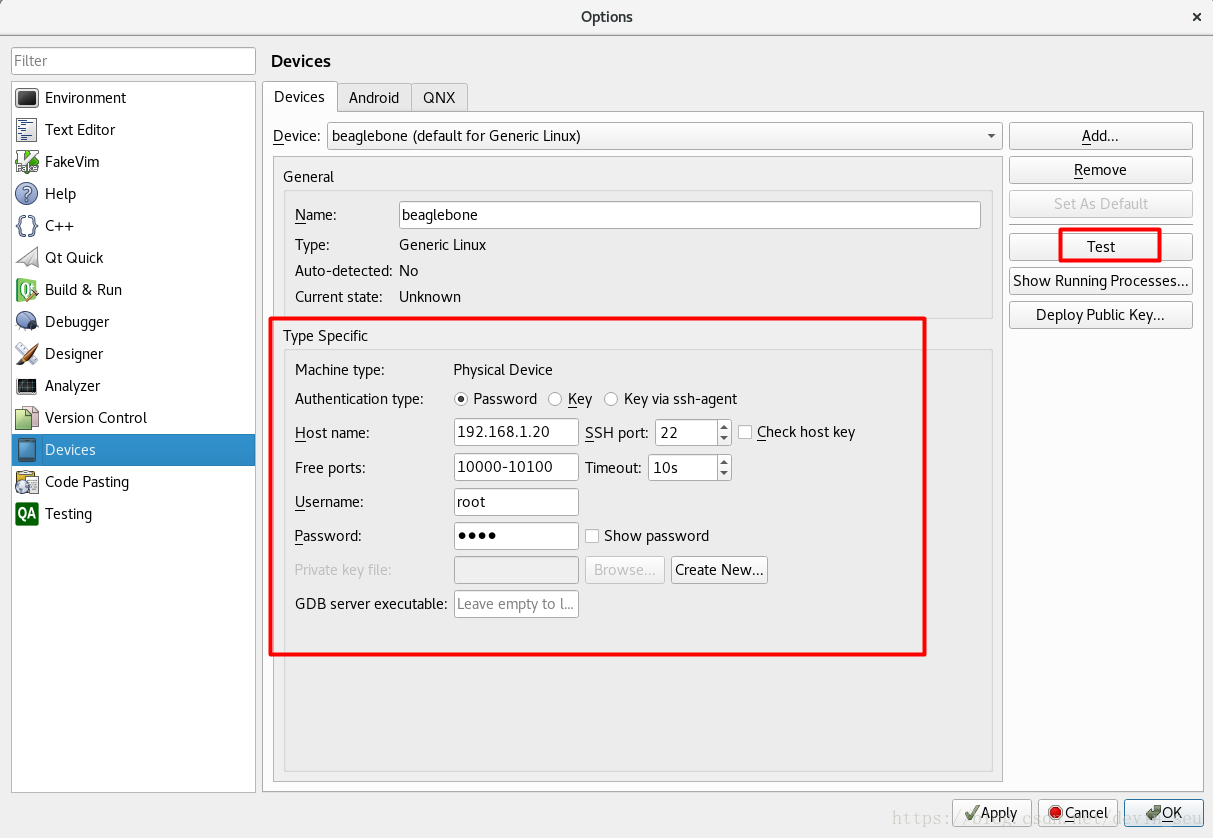

配置Device
Qt Creator可以通过Device中设置的SSH将可执行文件上传到BBB上。
点击右侧的Test菜单可以查询设置的端口范围内可用的端口。
配置sysroot(不清楚作用)

3.测试

视频教程
参考资料

PC IP: 192.168.1.10
BBB IP: 192.168.1.20

3.1配置Qt Projects

其中工程文件中需要添加以下内容：

    target.files = armtest1   # your local executable file.
    target.path = /home/devin/gdb   # executable file's path on your device(beaglebone). there is no slash in the end of the path.
INSTALLS += target

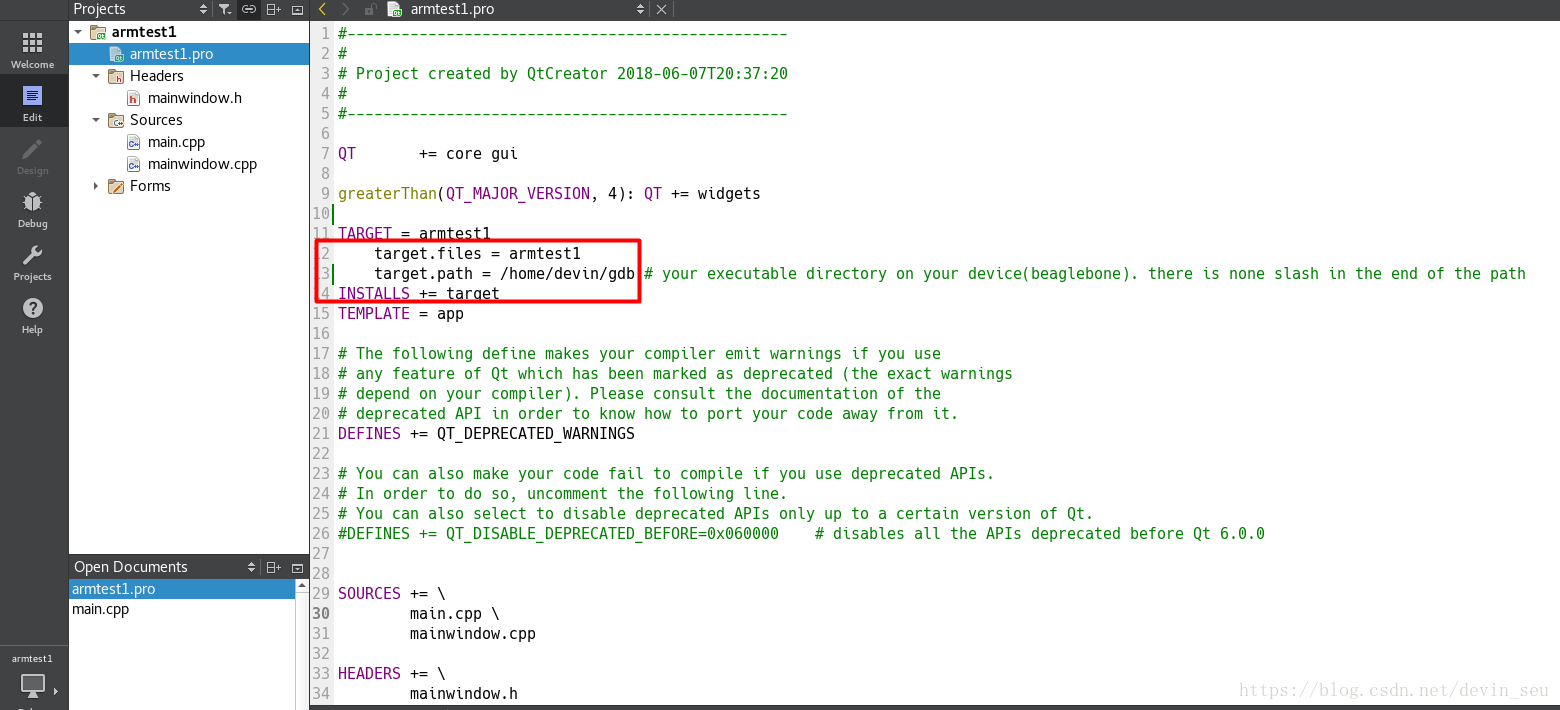

.pro文件

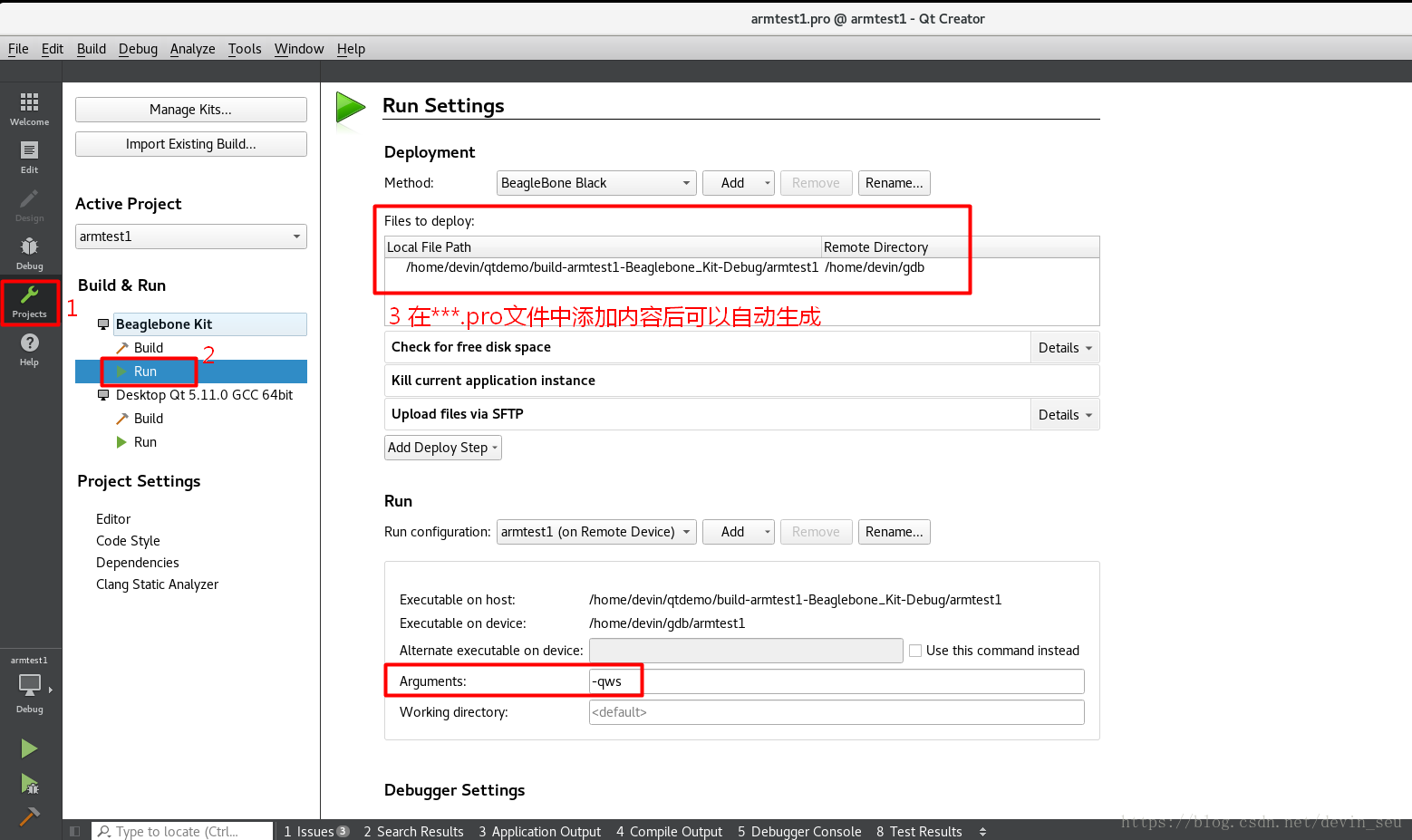

配置Projects1

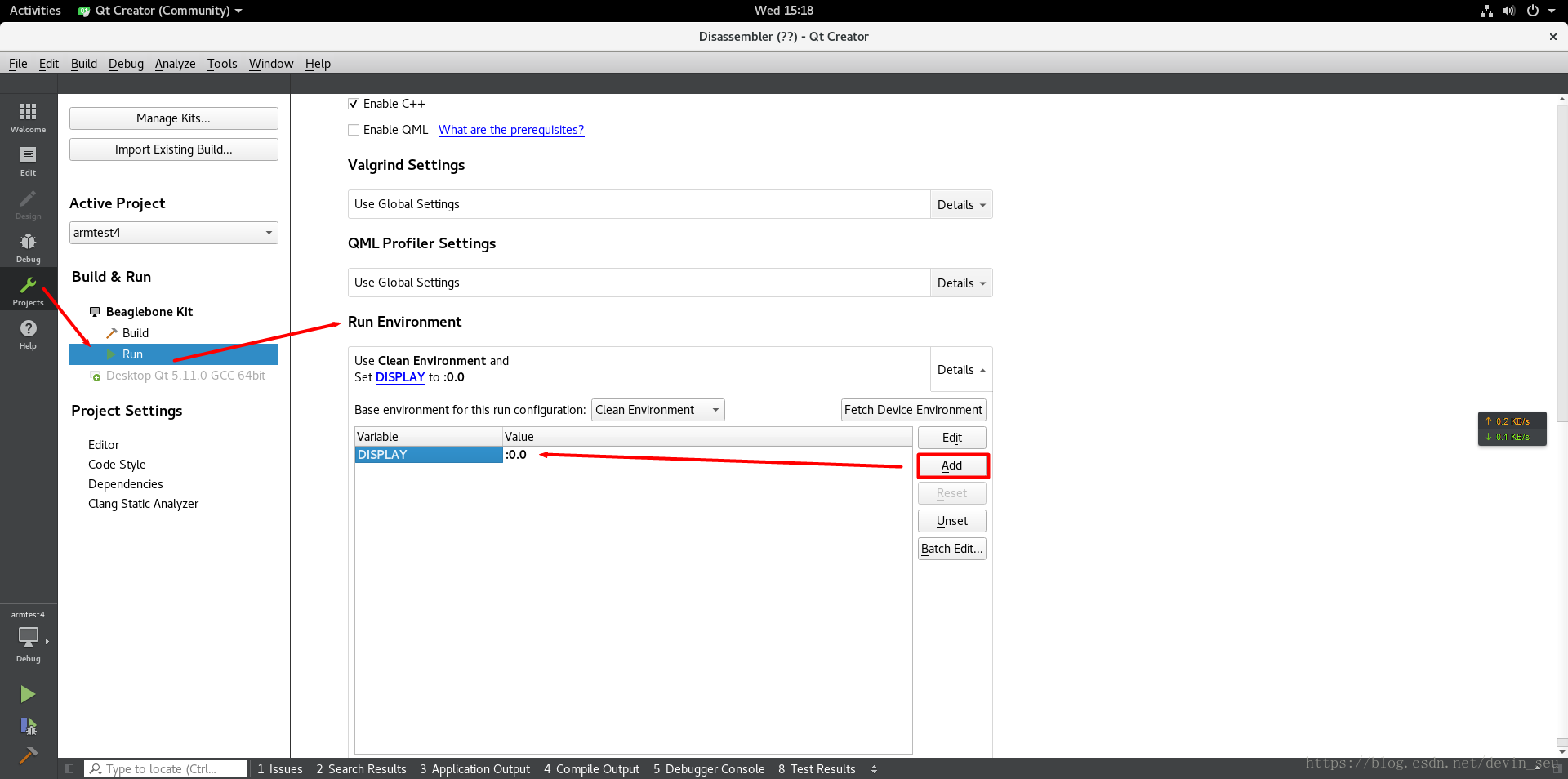

添加环境变量，否则可能出现这个错误:QXcbConnection: Could not connect to display

3.2 部署可执行文件

Deploy或者Run之后BBB的 /home/devin/gdb 目录中会多出一个可执行文件armtest1 （需要提前配置好Kit中的Device）。

上传文件时可能会出现下列错误：

error: Upload of file “/home/devin/qtdemo/build-armtest2-Beaglebone_Kit-Debug/armtest1” failed. The server said: “Permission denied”.

可能原因是Device选项卡中设置的SSH登录用户没有权限访问armtest1.pro文件中设置的target.path路径，导致无法上传文件。

或者使用sftp将可执行文件armtest1手动传输到BBB上

3.3 一键调试

ssh登录BBB后使用xhost命令允许别的用户(Device中设置的root用户)启动的图形程序将图形显示在当前屏幕上(BBB默认登录用户为debian)。可以修改默认登录用户。

debian@beaglebone:~$ echo $DISPLAY

debian@beaglebone:~$ xhost
xhost:  unable to open display ""
debian@beaglebone:~$ export DISPLAY=:0.0
debian@beaglebone:~$ xhost
access control enabled, only authorized clients can connect
SI:localuser:debian
debian@beaglebone:~$ xhost +
access control disabled, clients can connect from any host

使用 F5 / F10调试，注意在3.1中设置DISPLAY环境变量。

3.4 BBB上开启gdbserver手动调试

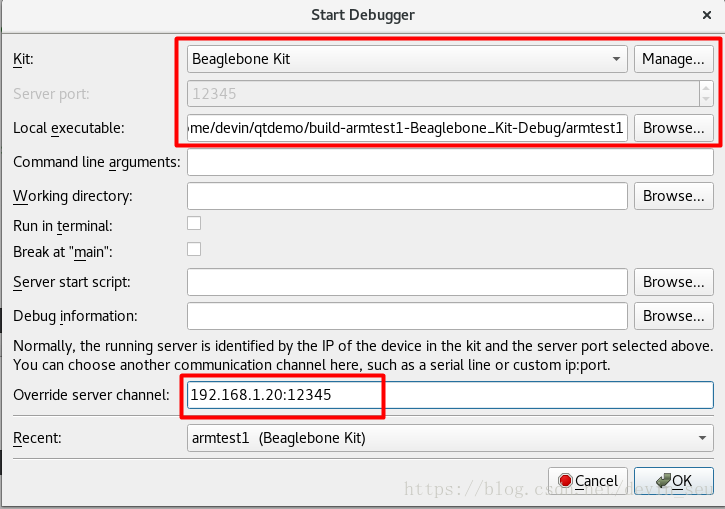

端口号和下图中设置的端口号保持一致，此处port=12345
命令格式: gdbserver <主机IP>:<端口> <可执行程序>

devin@beaglebone:~/demo$ gdbserver :12345 armtest1
Process armtest1 created; pid = 19835
Listening on port 12345
//下面为连接上之后的提示
Remote debugging from host 192.168.1.10
...
