电脑同时连接连接局域网内的plc和公网 的配置方法

最新推荐文章于 2024-11-11 08:45:50 发布
最新推荐文章于 2024-11-11 08:45:50 发布
阅读量660 收藏 1
点赞数 1
文章标签： 运维 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/derma63/article/details/142736704
版权

1、将plc和电脑连接到同一个交换器

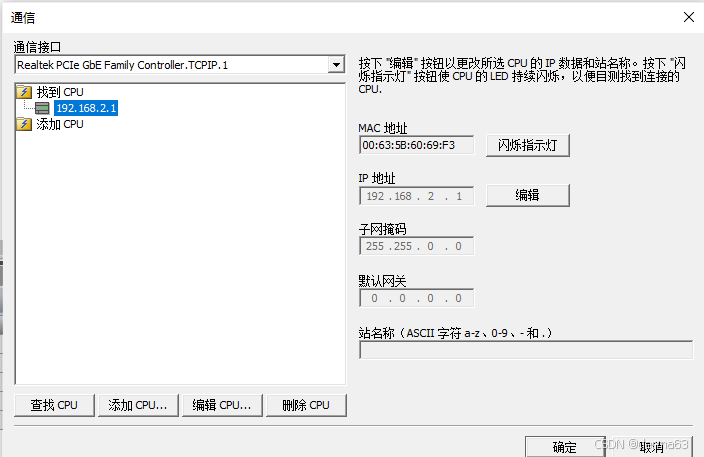

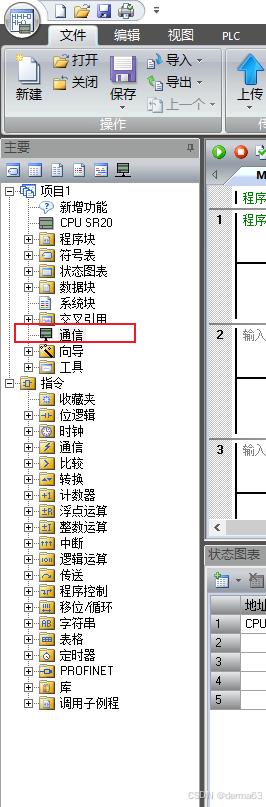

2、使用SETP 7-MicroWIN SMART 软件查询plc的地址：

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

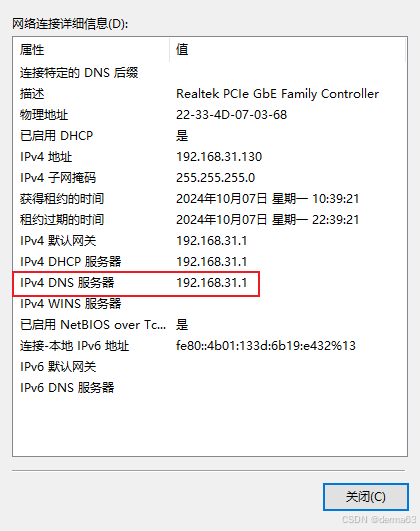

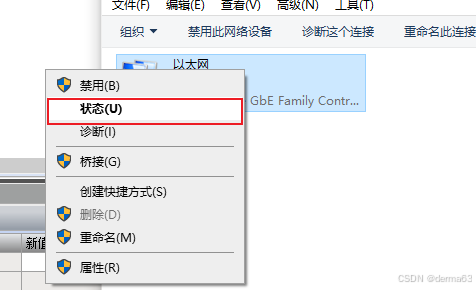

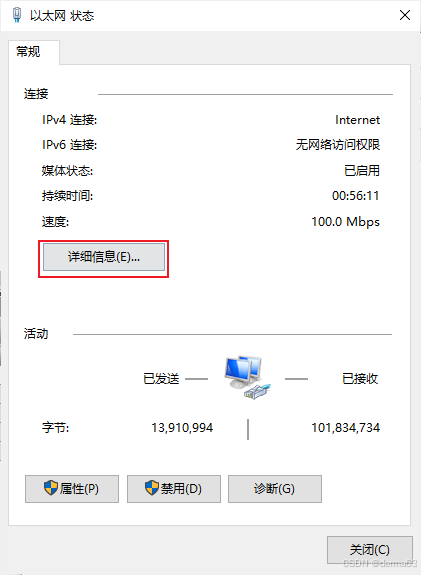

3、查看 DNS 的地址：

将 DHCP 设置为启用后，查看DNS的地址

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

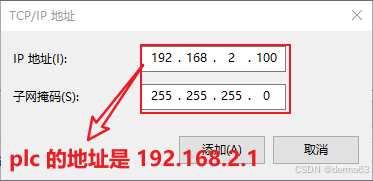

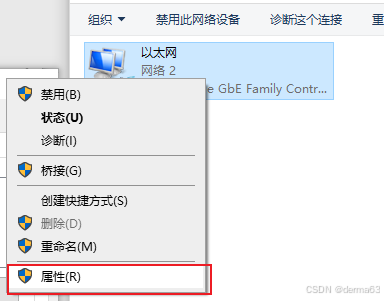

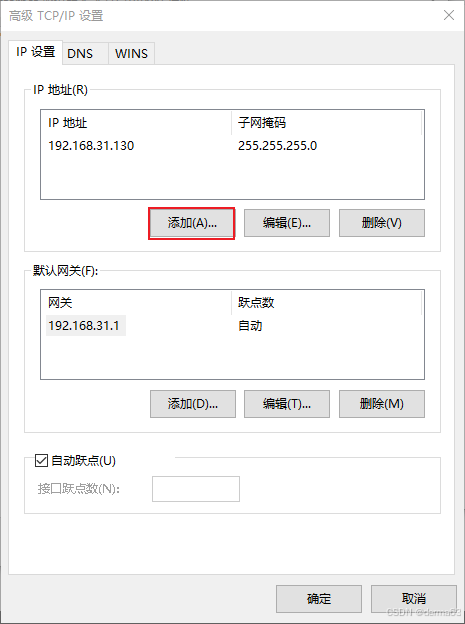

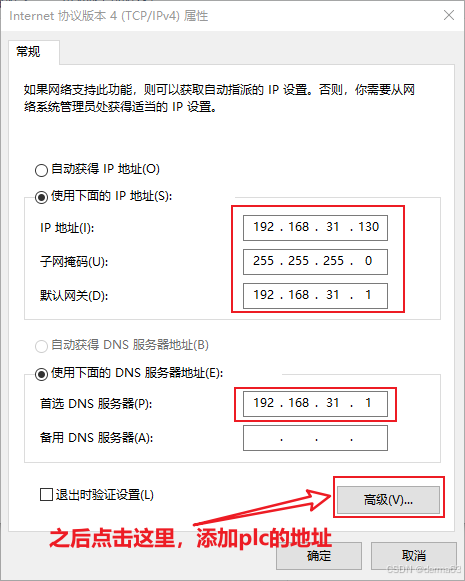

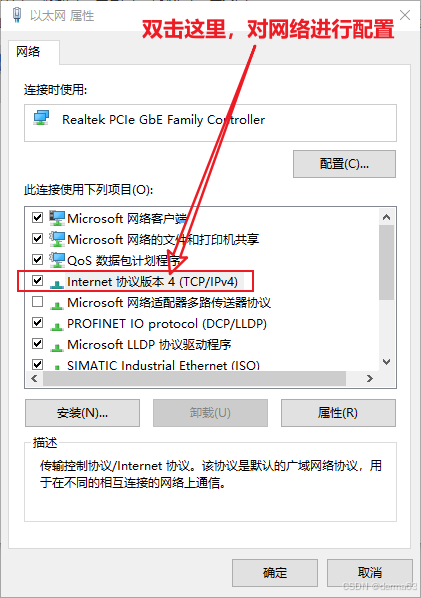

4、设置 IP地址，和DNS地址

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
