UML（一）Class 类图

类 class

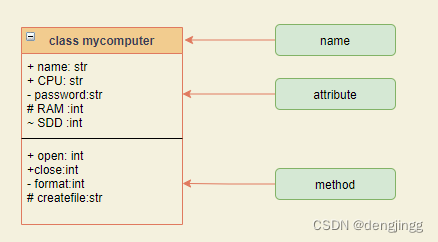

类图最上部分方框为 类名称
中间部分为 类属性
最下的方框为 类方法

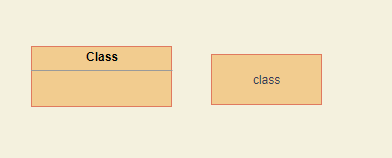

类名称是强制的，因为类的属性和方法很有可能在规划的时候无法穷尽其方法和属性。所有有时候只标注一个类名称
属性，方法的书写格式

名称：类型(方法为返回值类型)

最前面的符号表示 类属性和方法的权限

public 用+表示
private 用-表示
protected 用#表示
package 用~表示
static 下划线 _ 表示

class 类名：
{
   public://公有成员
       int num;
   private:私有成员
       int age;
   protected:保护成员
       int sex;
}；

类的public成员可以被任意实体访问，你可以认为它就是c语言中的struct结构体，可以直接用a.x这种形式访问；
类的private成员不能直接被类的实体访问，也不能被子类的实体访问，但是可以被类的成员函数访问；
类的protected成员不能直接被类的实体访问，但是可以被子类访问，也可以被类的成员函数访问；

接口interface
接口是一组操作的集合，其中的每个操作用于描述类或组件的一个服务。

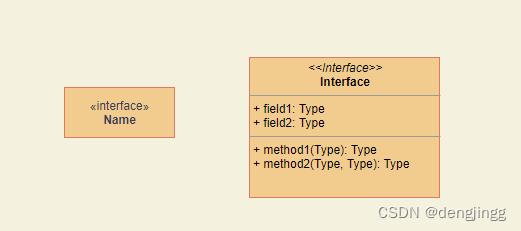

接口的图表和类非常相似 《》 尖括号代表接口

类间关系

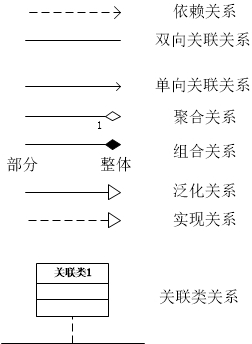

在UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)

依赖(Dependency)
依赖表示一个类以某种形式依赖于其他类。 当两个类处于依赖关系中时，其中一个类的改变可能会影响另一个类。 在程序代码中，依赖关系意味着一个类的对象出现在另一个类的操作中。
依赖关系是一种偶然的、较弱的使用关系，特定事物的改变可能影响到使用该事情的其它事物，在需要表示一个事物使用另一个事物时使用依赖关系。

依赖关系的表现形式
B类的实例作为A类方法的参数
B类的实例作为A类方法的局部变量

A类调用B类的静态方法

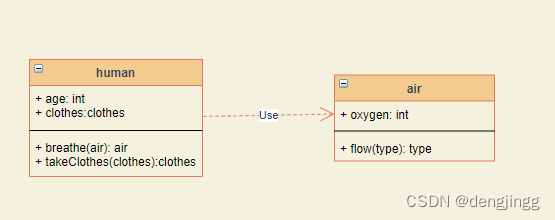

例如 人依赖于空气

这种依赖关系 是类和类间的关系，用带箭头的虚线表示。

关联
关联（Association）关系是一种结构化关系，用于表示一类对象与另一类对象之间的联系。
,通常将一个类的对象作为另一个类的成员变量。
关联关系是类与类之间的联接，它使一个类知道另一个类的属性和方法。关联可以是双向的，也可以是单向的，它是依赖关系更强的一种关系。

单向关联用带箭头的实线表示，同时一方持有另一方的实例，并且由于是单向关联，如果在关联线上注明关系，则只可注明单向的关系

用实线箭头表示

自关联是指属性类型为该类本身。例如在链表中，每个节点持有下一个节点的实例，如下图所示

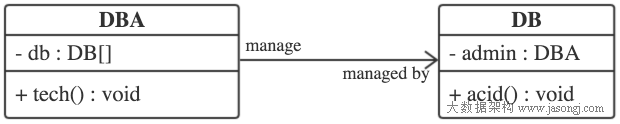

默认情况下，关联是双向的。例如数据库管理员（DBA）管理数据库（DB），同时每个数据库都被某位管理员管理。因此，DBA和DB之间具有双向关联关系，如下图所示。

继承
Generalization
泛化（Generalization）关系，用于描述父类与子类之间的关系，父类又称作超类或者其类，子类又称为派生类。注意，父类和子类都可为抽象类或者具体类。
继承关系 继承指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力。
子类能吸收已有类的属性和行为，并能拓展新的能力

人 继承于动物
符号为 实线空心三角

聚合
聚合（Aggregation）关系表示整体与部分的关系。在聚合关系中，部分对象是整体对象的一部分，但是部分对象可以脱离整体对象独立存在，也即整体对象并不控制部分对象的生命周期。从代码实现上来讲，部分对象不由整体对象创建，一般通过整体类的带参构造方法或者Setter方法或其它业务方法传入到整体对象，并且有整体对象以外的对象持有部分对象的引用。

在UML类图中，聚合关系由带箭头的实线表示，并且实线的起点处以空心菱形表示，如下图所示。
表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。 两个对象具有各自的生命周期

人群是人的聚合。 一个人离开，人群不一定消失，有着各自的生命周期。

组合
组合（Composition）关系也表示类之间整体和部分的关系，但是在组合关系中整体对象控制成员对象的生命周期，一旦整体对象不存在了，成员对象也即随之消亡。

从代码实现上看，一般在整体类的构造方法中直接实例化成员类，并且除整体类对象外，其它类的对象无法获取该对象的引用。
组合是一种强的‘拥有’关系，是一种contains-a的关系，体现了严格的部分和整体关系，部分和整体的生命周期一样
人和头
头是人的组件，生命周期一样。

实现Realization
实现表示一个class类实现interface接口（可以是多个）的功能。
在UML类图中，类与接口间的实现关系用带空心三角形的虚线表示。同时类中也需要列出接口中所声明的所有方法（这一点与类间的继承关系表示不同）。

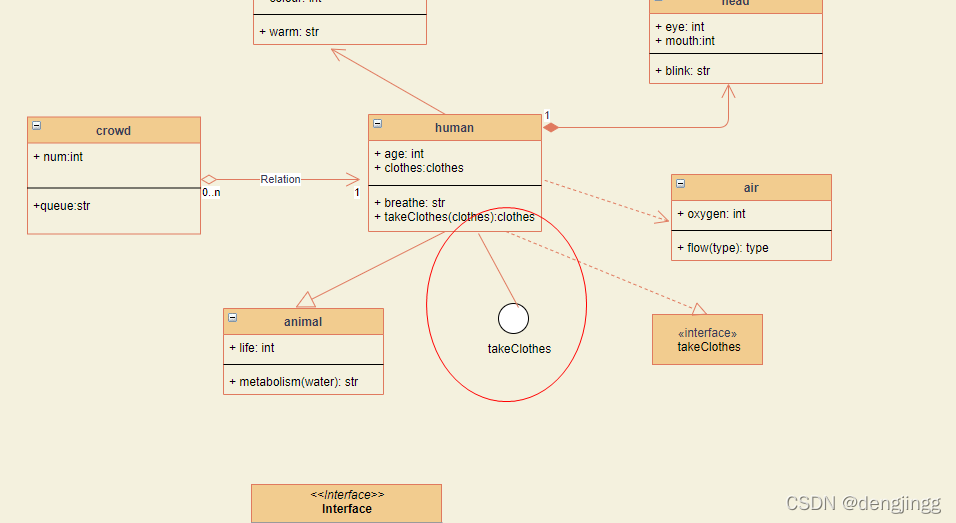

棒棒糖表示法

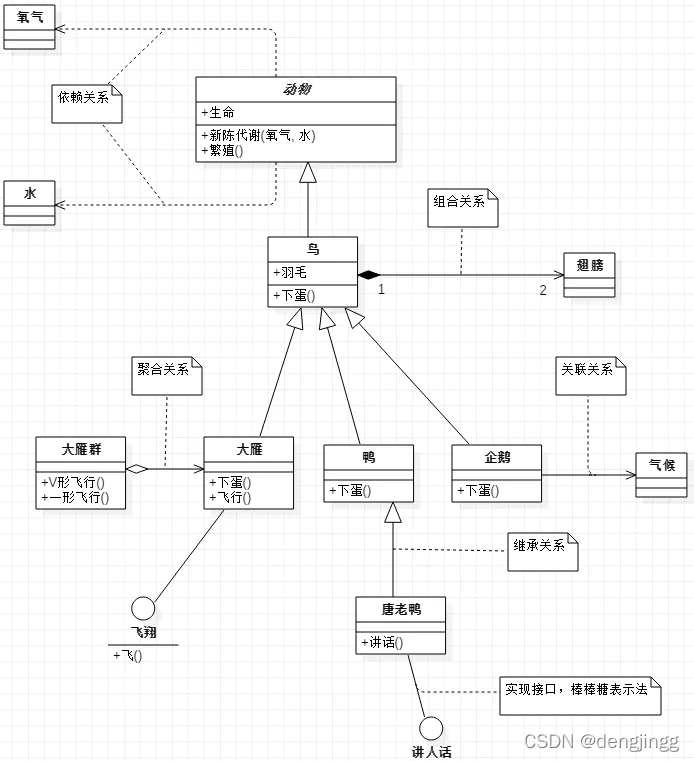

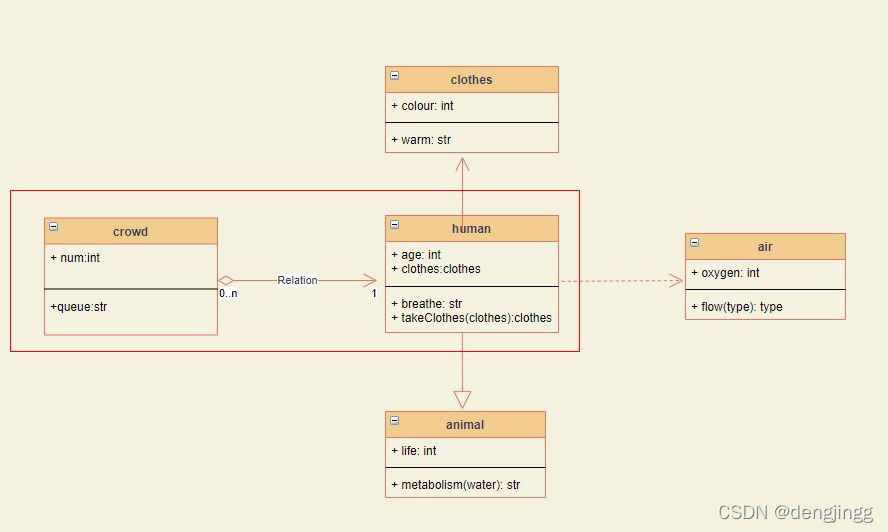

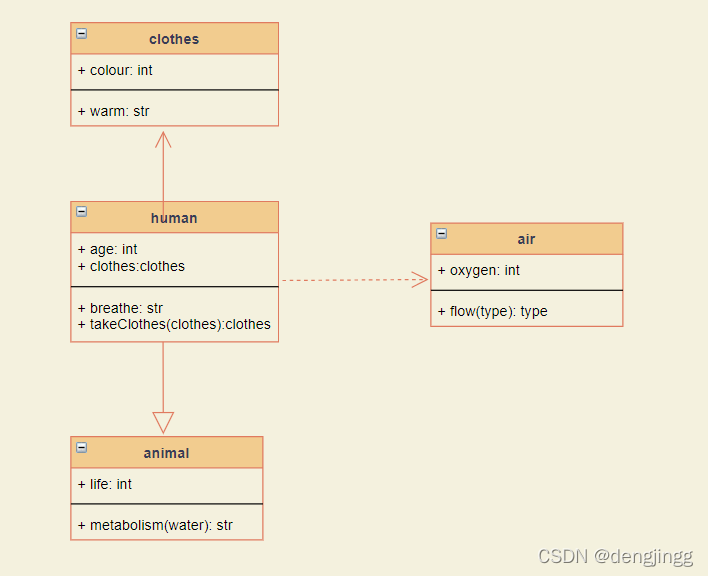

最后理清一下思路看一个例子

视角

如果需要把一个项目中所有的类和类的关系一次性描述清楚，是极其困难的

conceptual perspective
在画一只马的时候可以先画一个简图，这就是概念图


无论用什么语言去实线，概念图都是一样的。

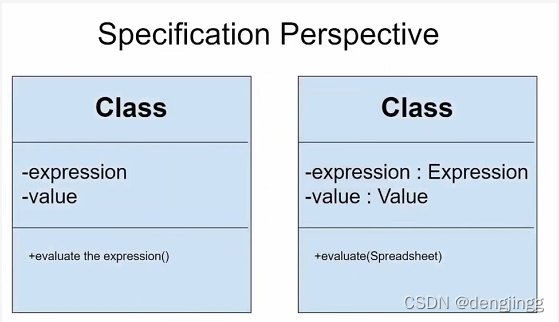

specification perspective


这个阶段有时候可以看到一些软件接口

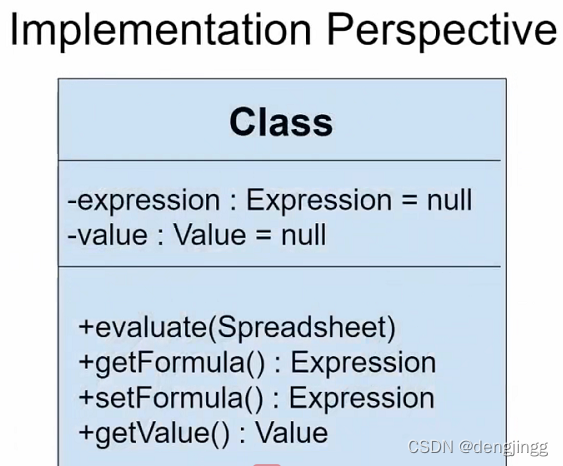

实现阶段
