1. 一段话总结

vtkRuledSurfaceFilter 是VTK中用于从一组“近似平行”的线（如折线、轮廓线）生成曲面的过滤器，核心通过两种生成模式（Resample重采样模式、PointWalk点遍历模式）连接相邻线的点形成三角带曲面；支持通过DistanceFactor（默认3.0）控制表面撕裂（当线间距超过阈值时停止生成曲面）、OnRatio（默认1）与Offset（默认0）实现条纹效果、CloseSurface（默认Off）生成闭合曲面，还可通过PassLines（默认Off）传递输入线到输出；典型用于流面生成（结合vtkStreamTracer）、轮廓线成面等场景，输入需至少2条线才能生成有效曲面。

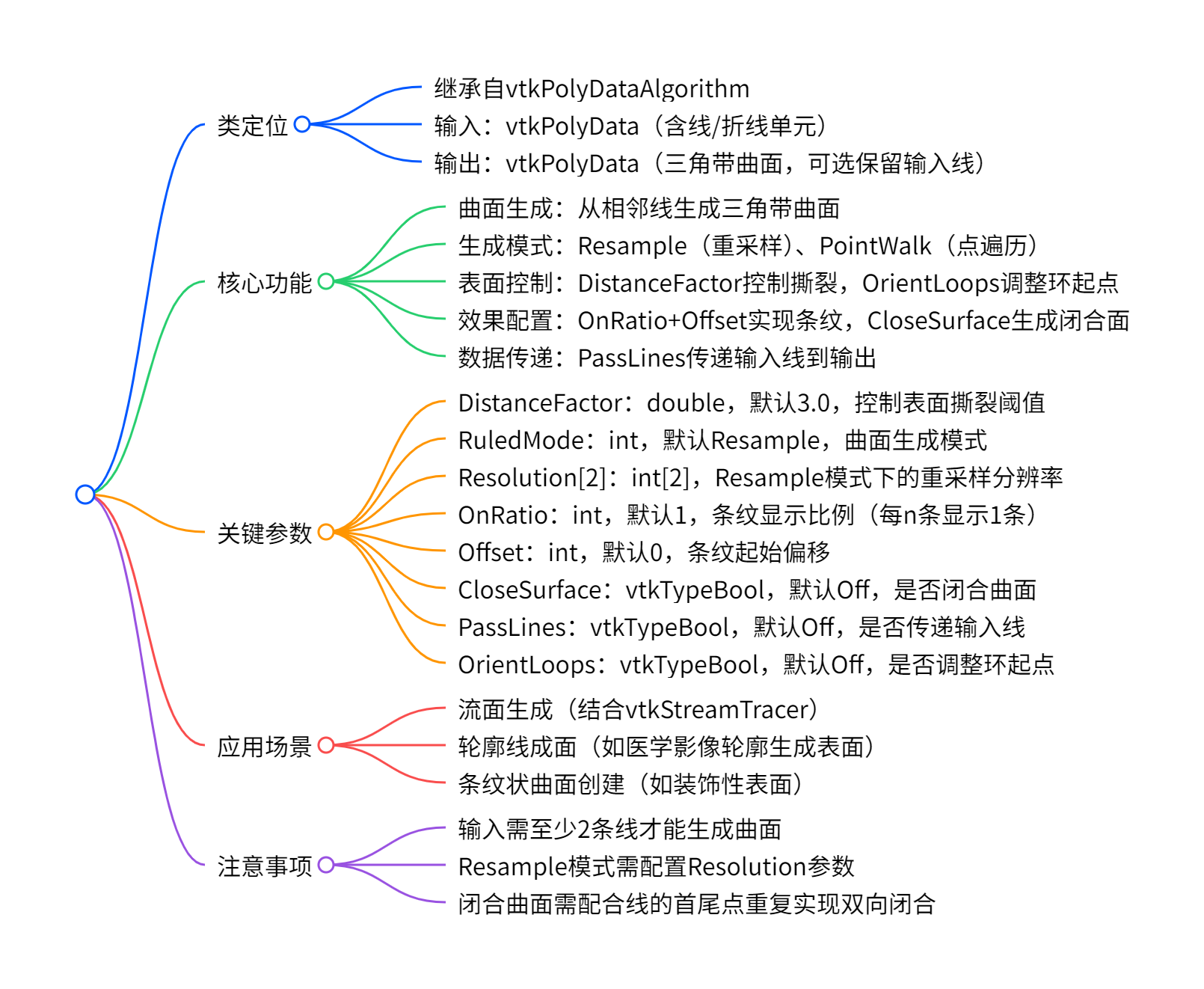

2. 思维导图

在这里插入图片描述

3. 详细总结

3.1 类概述

定位：VTK的Filters/Modeling模块下的过滤器，继承自vtkPolyDataAlgorithm，专注于从一组“近似平行”的线（vtkLine/vtkPolyLine单元）生成连续曲面，核心输出为三角带单元（用于高效渲染）。
核心目标：解决“线集到曲面的转换”问题，支持灵活控制曲面形态（如避免撕裂、生成条纹、闭合曲面），适用于流场可视化、轮廓成面等场景。
输入输出约束：
- 输入：必须是vtkPolyData，且需包含至少2条线（否则无法生成曲面）；
- 输出：vtkPolyData，包含三角带曲面单元，可选通过PassLines保留输入线单元。

3.2 核心功能与技术细节

3.2.1 两种曲面生成模式（RuledMode）

这是过滤器的核心特性，决定曲面如何通过线生成，两种模式效果差异显著：

模式名称	核心逻辑	适用场景
Resample	基于线的长度均匀重采样点，生成等间隔点后连接成三角带；需通过`Resolution[2]`设置分辨率（Resolution[0]为线方向分辨率，Resolution[1]为跨线方向分辨率）	线的点分布不均匀、需生成均匀曲面的场景
PointWalk	直接使用线的原始点，按点顺序“遍历”连接相邻线的对应点，不额外生成点	线的点分布均匀、需保留原始点拓扑的场景

3.2.2 表面撕裂控制（DistanceFactor）

作用：防止线间距过大时生成“拉伸过度”的曲面，避免表面失真；
逻辑：以“第一条线与第二条线的初始点间距”为基准，当后续线对的间距超过“基准×DistanceFactor”时，停止该区域的曲面生成；
默认值：3.0，即间距超过3倍初始间距时触发撕裂。

3.2.3 条纹效果控制（OnRatio + Offset）

用于生成周期性条纹状曲面，两者配合使用：

OnRatio：控制“显示比例”，取值≥1；例如OnRatio=2表示“每2条生成的条纹显示1条”；
Offset：控制“起始偏移”，取值≥0；例如OnRatio=2且Offset=1表示“从第2条条纹开始显示，每2条显示1条”；
默认值：OnRatio=1（显示所有条纹），Offset=0（从第1条开始显示）。

3.2.4 闭合曲面与线传递

CloseSurface：
- 功能：将“第一条线”与“最后一条线”连接，生成闭合曲面（如管状曲面）；
- 注意：若需“沿线条方向闭合”（如圆柱面的轴向），需手动让每条线的首尾点重合；
- 默认值：Off（不闭合）。
PassLines：
- 功能：将输入的线单元保留到输出结果中，便于后续线面叠加显示；
- 默认值：Off（不传递）。

3.2.5 环起点调整（OrientLoops）

作用：当输入线为“环”（闭合线）时，自动调整各环的起始点，确保相邻环的点对应关系正确，避免曲面扭曲；
默认值：Off（默认使用线的0号点作为起始点）；
适用场景：输入为多个闭合轮廓环（如同心圆）的成面需求。

3.3 关键参数汇总（表格）

参数名称	类型	默认值	核心作用	关键说明
DistanceFactor	double	3.0	控制表面撕裂阈值	线间距超过“初始间距×该值”时，停止生成对应区域曲面
RuledMode	int	Resample	曲面生成模式	取值：Resample（重采样）、PointWalk（点遍历），通过`SetRuledModeToXXX()`设置
**Resolution[2]	int[2]	未指定（需手动设）	Resample模式下的分辨率	Resolution[0]：线方向分辨率；Resolution[1]：跨线方向分辨率
OnRatio	int	1	条纹显示比例	取值≥1，每n条条纹显示1条
Offset	int	0	条纹起始偏移	取值≥0，指定从第几条条纹开始显示
CloseSurface	vtkTypeBool	Off	是否生成闭合曲面	On时连接第一条与最后一条线，生成闭合面
PassLines	vtkTypeBool	Off	是否传递输入线到输出	On时输出包含输入线单元
OrientLoops	vtkTypeBool	Off	是否调整环的起始点	On时自动对齐闭合线的起始点，避免曲面扭曲

3.4 工作流程

输入预处理：读取输入vtkPolyData，筛选出线/折线单元，忽略其他类型单元（如顶点、多边形）；
模式选择与参数初始化：根据RuledMode确定生成逻辑，初始化DistanceFactor、Resolution等参数；
线对处理：按顺序取相邻线（线i与线i+1），若CloseSurface=On则额外处理“最后一条线与第一条线”；
- 若为Resample模式：对每条线按Resolution重采样，生成等间隔点；
- 若为PointWalk模式：直接使用线的原始点；
曲面生成与撕裂控制：计算线对的点间距，若≤“初始间距×DistanceFactor”，则连接对应点生成三角带；否则停止该区域生成；
条纹效果应用：根据OnRatio与Offset筛选需保留的三角带，生成条纹曲面；
输出构建：若PassLines=On，将输入线单元加入输出；最终输出含曲面的vtkPolyData。

3.5 应用场景

流面生成：结合vtkStreamTracer获取流场中的流线，再用本过滤器生成流面，用于流体可视化；
轮廓线成面：从医学影像（如CT/MRI）提取的器官轮廓线（如肝脏的多层轮廓）生成3D表面；
装饰性条纹曲面：通过OnRatio与Offset生成周期性条纹，用于机械零件的装饰面、建筑模型的纹理面；
闭合管状曲面：输入多条同心圆/椭圆环，开启CloseSurface=On生成圆柱/椭圆管曲面。

3.6 注意事项

输入线需“近似平行”：若线交叉或间距突变，会导致曲面失真或撕裂；
生成闭合曲面的双向控制：CloseSurface仅实现“线序列方向”的闭合，“线自身方向”的闭合需手动让线的首尾点重合；
Resample模式的分辨率设置：Resolution值越高，曲面越平滑，但计算量越大；建议根据线的长度设置（如线长100mm时，Resolution[0]设为20~50）；
最少输入线数量：需至少2条线，否则无法生成曲面；若需闭合曲面，建议输入≥3条线以保证形态稳定。

4. 关键问题

问题1：vtkRuledSurfaceFilter的两种生成模式（Resample与PointWalk）核心差异是什么？分别适用于什么场景？

答案：两者核心差异在于“是否重采样点”与“点的来源”：

Resample模式：会基于线的长度均匀重采样点（需设置Resolution），生成的曲面点分布均匀，避免因原始线的点疏密不均导致曲面扭曲；适用于原始线点分布杂乱（如手动绘制的折线）、需高平滑度曲面（如流面可视化）的场景；
PointWalk模式：直接使用原始线的点，不额外生成点，保留线的原始拓扑信息，计算效率更高；适用于原始线点分布均匀（如程序生成的等间隔折线）、需保留原始点位置（如精确轮廓成面）的场景。
