STM32F4 USB FATFS U盘读写

关注

原创最新推荐文章于 2026-09-23 15:45:22 发布 4.9k 阅读 AI 写同款· GEO 优化 ›

STM32F4_USB读卡器（USB_Slave）/USB U盘（Host）的缩写，是一个外部总线标准，用以规范电脑与外部设备的连接和通讯。，同时支持从机功能和主机功能，完全符合USB 2.0规范的On-The-Go（就是OTG，实现在没有Host主机的情况下，实现设备间的数据传送）补充标准。根据之前的学习，我们知道如果是高速设备，那么D+上会接一个1.5K的上拉电阻到VCC，如果是低速设备，那么D-上会接一个1.5K的上拉电阻到VCC；主机模式下，OTG FS支持全速（FS，12Mb/s）和低速（LS，1.5Mb/s）收发器，在从机模式下仅支持全速（FS，12Mb/s）收发器。阅读详情

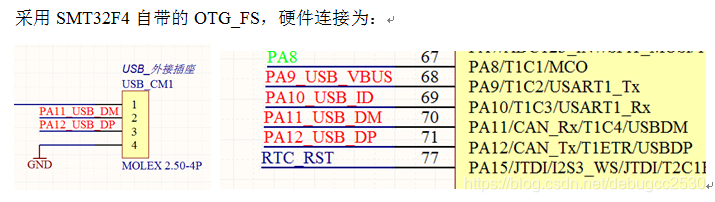

1.硬件连接
在这里插入图片描述
2.工作模式：HOST Full-Speed

3.FatFs - FAT file system module R0.10 ©ChaN, 2013

4.注意事项：

1.Fs File申请内存，否则后续会返回莫名其妙的错误；
  my_mem_init(SRAM1);			//³õÊ¼»¯ÄÚ²¿ÄÚ´æ³Ø
  fs[0] = (FATFS*)mymalloc(SRAM1, sizeof(FATFS));
  file  = (FIL*)mymalloc(SRAM1, sizeof(FIL));
  内存管理如果报错超限，将数组改小一点。
2.在USB Init之前调用f_mount文件系统：
   f_mount(fs[0], "0:", 1) 立即挂载，返回3
   改为 f_mount(fs[0], "0:", 0)  返回0
3.移植注意diskio.c内的内容，需要时USB读写；
4.本例采用USB检测到，再挂载文件系统；
5.写文件时，注意看门狗；
6.U盘文件系统问题，FAT32 每单元4096字节，读出容量数据正常；
                    格式化成exFAT 每单元4096字节，读出容量数据异常；
                    格式化成NTFS 每单元4096字节，未验证；

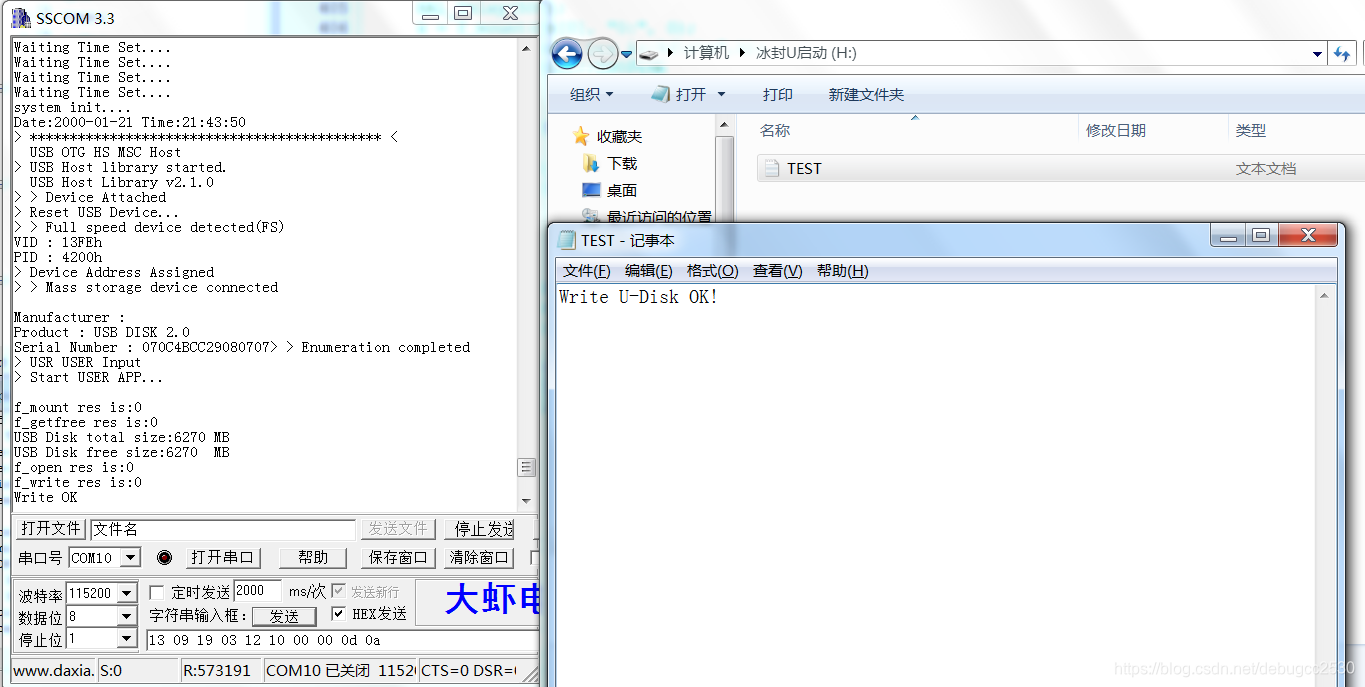

在这里插入图片描述
