FMT(基于MATLAB/Simulink)的代码生成

飞控FirmamentAutopilot介绍 阅读详情

附上github链接与简介:Firmament-Autopilot/FMT 模型:Firmament Autopilot 模型框架 --- Firmament-Autopilot/FMT-Model: Firmament Autopilot Model Framework

Firmament Model (FMT Model) is a part of Firmament Autopilot project. It includes a simulation framework with algorithm libraries designed with MATLAB/Simulink.
苍穹模型(FMT 模型)是苍穹自动驾驶仪项目的一部分。它包括一个仿真框架,其中包含使用 MATLAB/Simulink 设计的算法库。

1、下载解压上述包

复制地址(我直接放在桌面)

看自己的编译器工具链是否正确

详细见上一个教程matlab与C++混合编程 helloworld(编译器下载与验证)_mingw64(6.3.0)-优快云博客

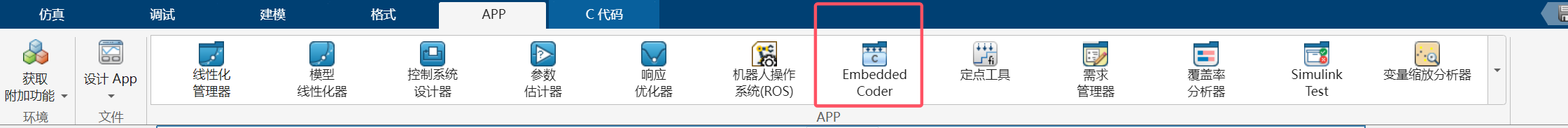

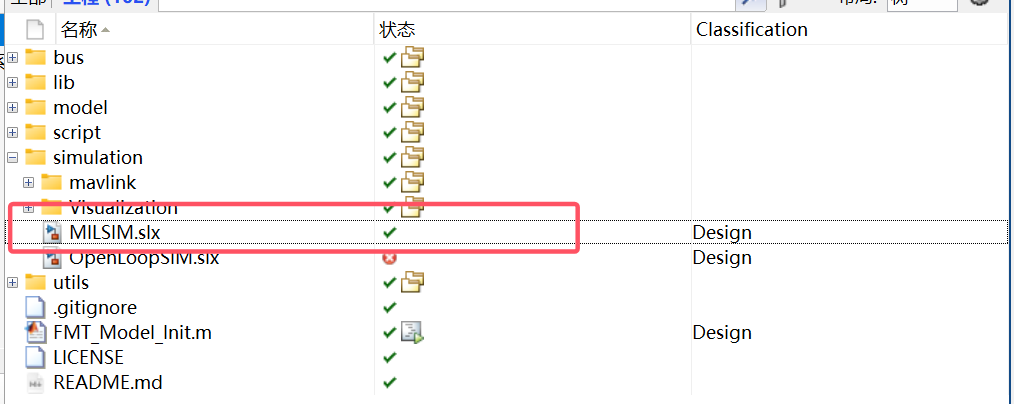

2、打开MILSIM.slx模型与Embedded Coder
点击代码生成即可生成代码

3、代码生成遇到的常见问题与解决措施

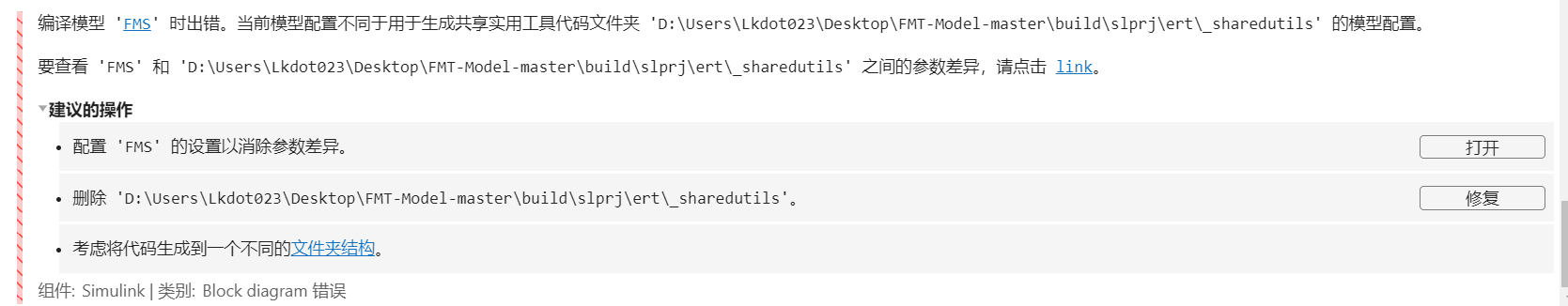

模型参数不一致的报错最为常见

解决思路

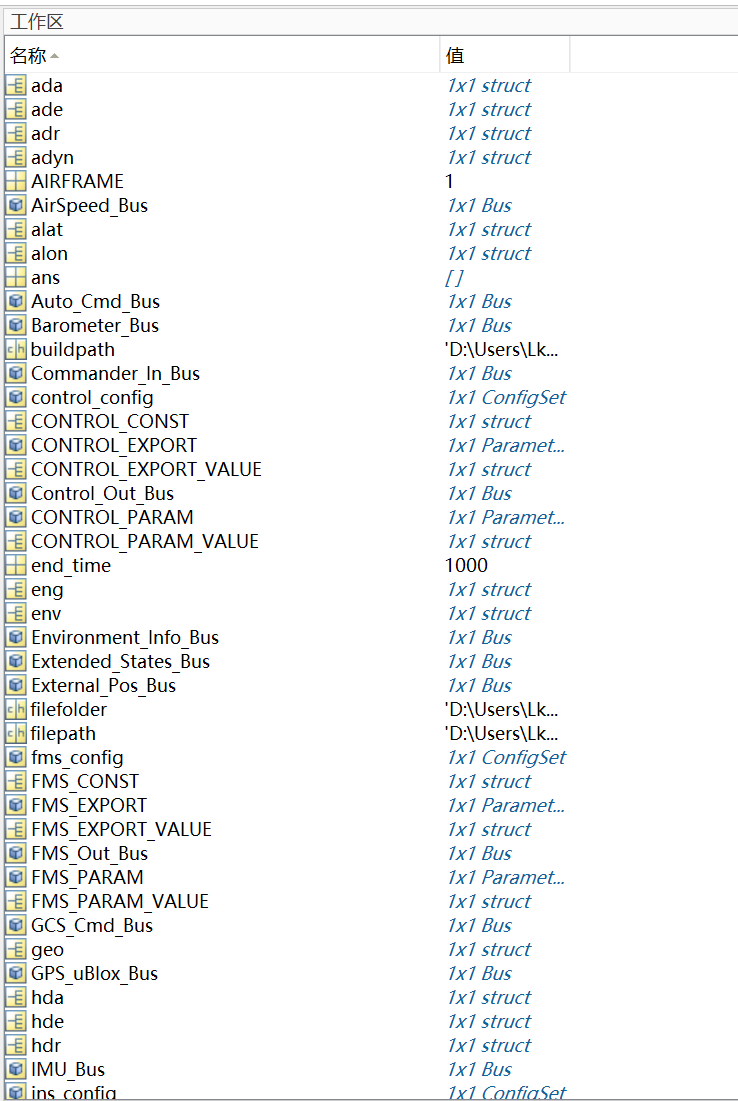

回到matlab选择工作区(可拖动到右边方便修改,主要报错也是在xxx_config修改)

找到以下四个文件(FMT四个子模型)

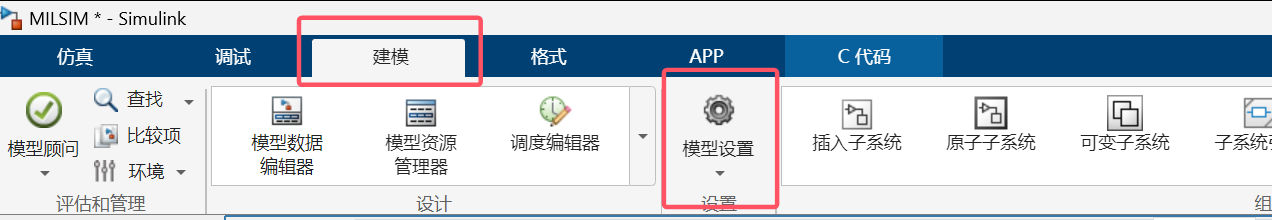

以及MILSIM - Simulink的模型设置项

每一个都需要修改,四个子模块与顶层confog!!!

每一个都需要修改,四个子模块与顶层confog!!!

每一个都需要修改,四个子模块与顶层confog!!!

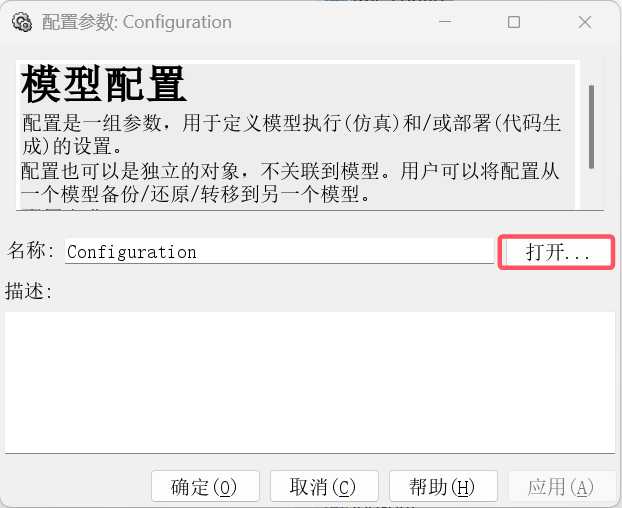

下面任意打开一个xxx_config

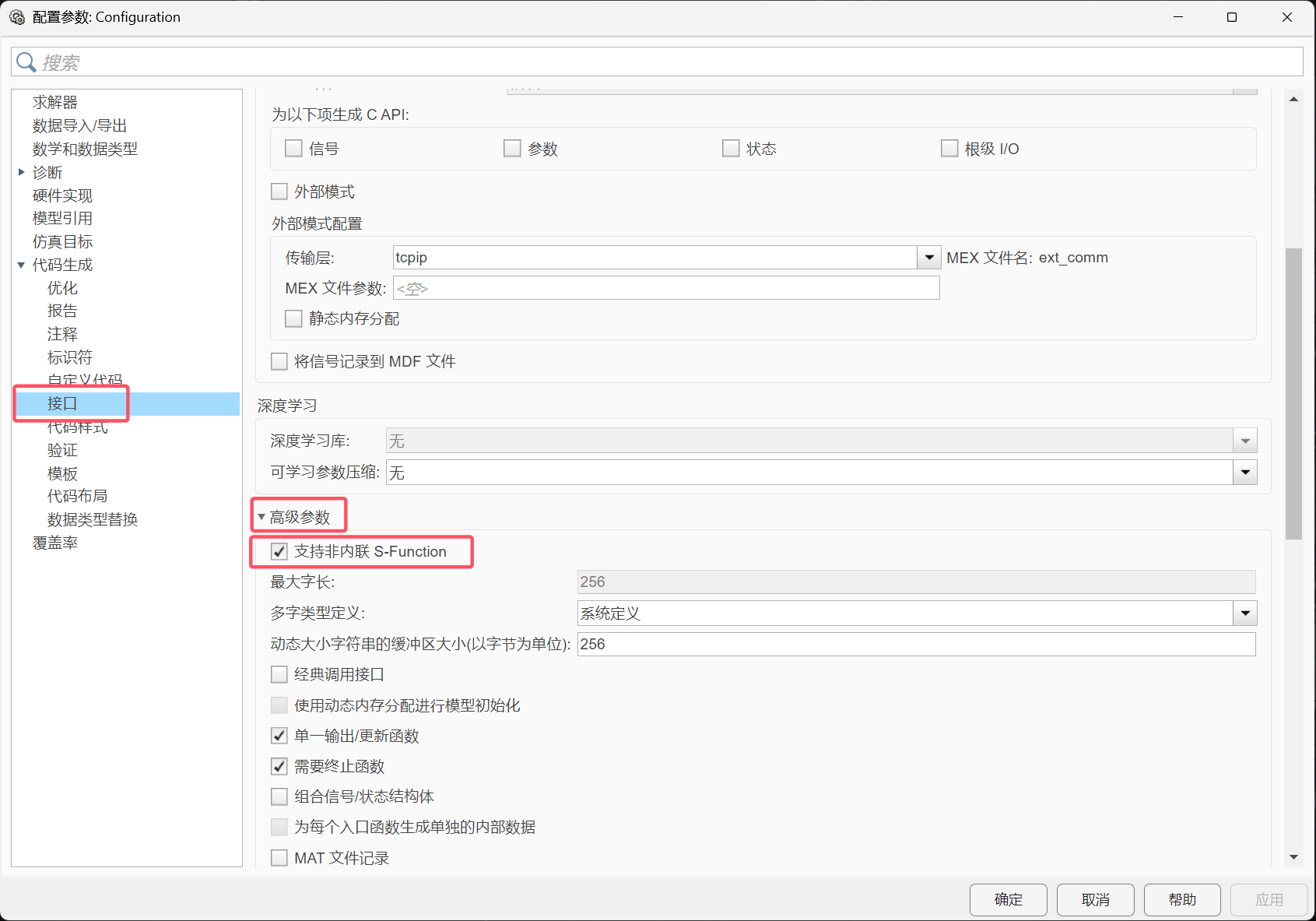

修改需要修改的参数(根据报错的提示)

以下列出几个需要修改的参数(没有包含全部的报错信息)

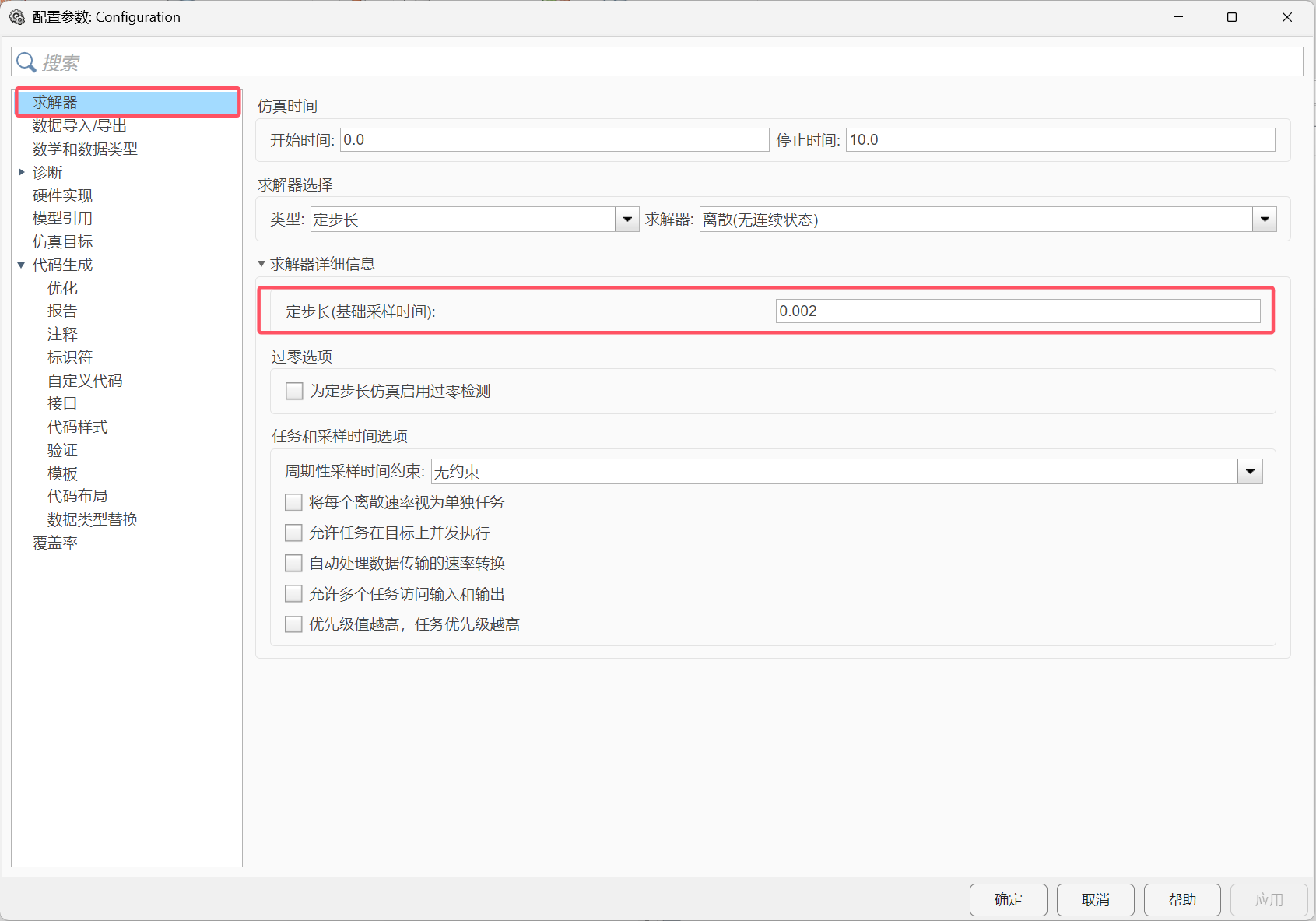

1)步长时间修改为0.002

2)修改为“内联”

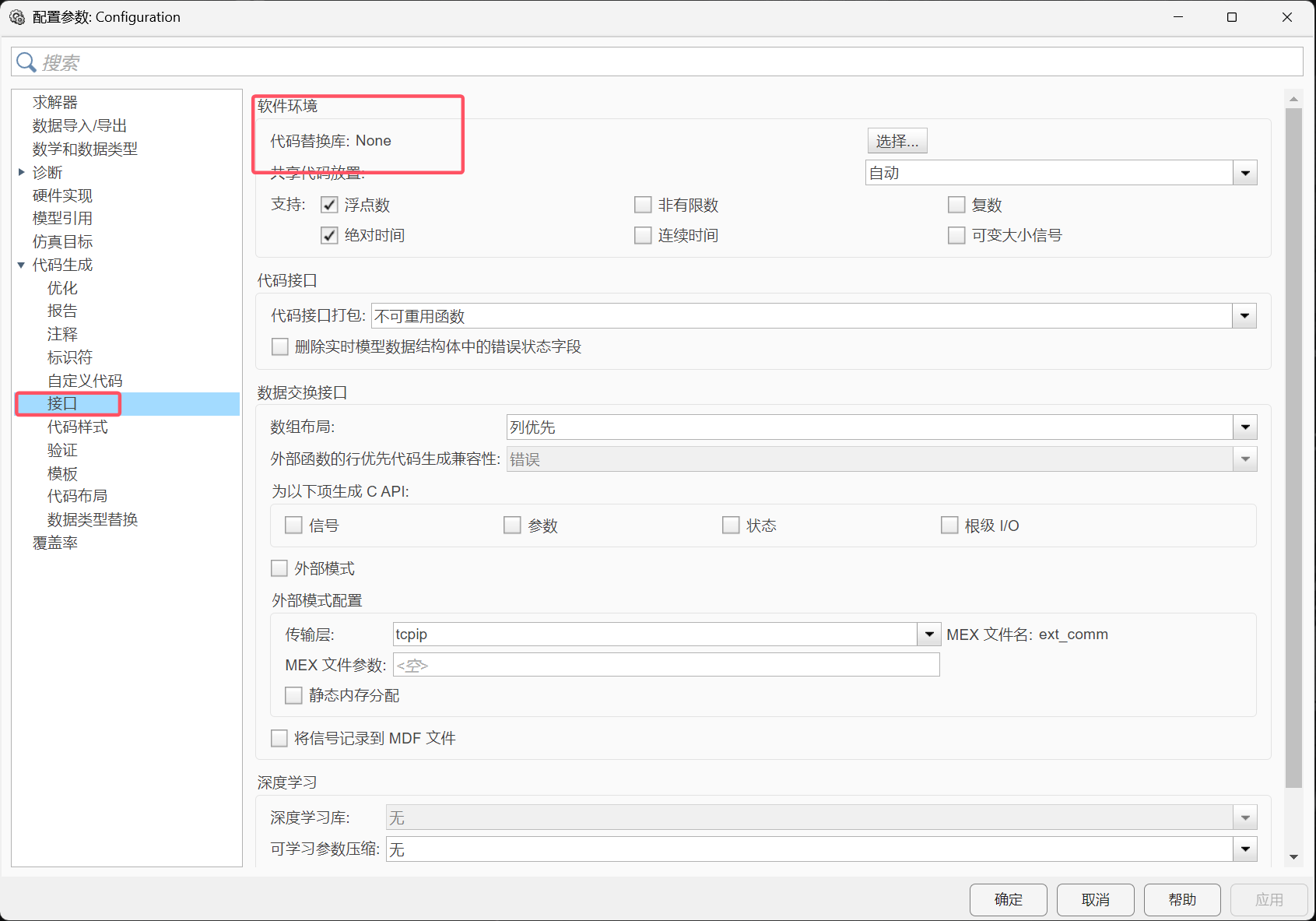

3)软件替换库:None

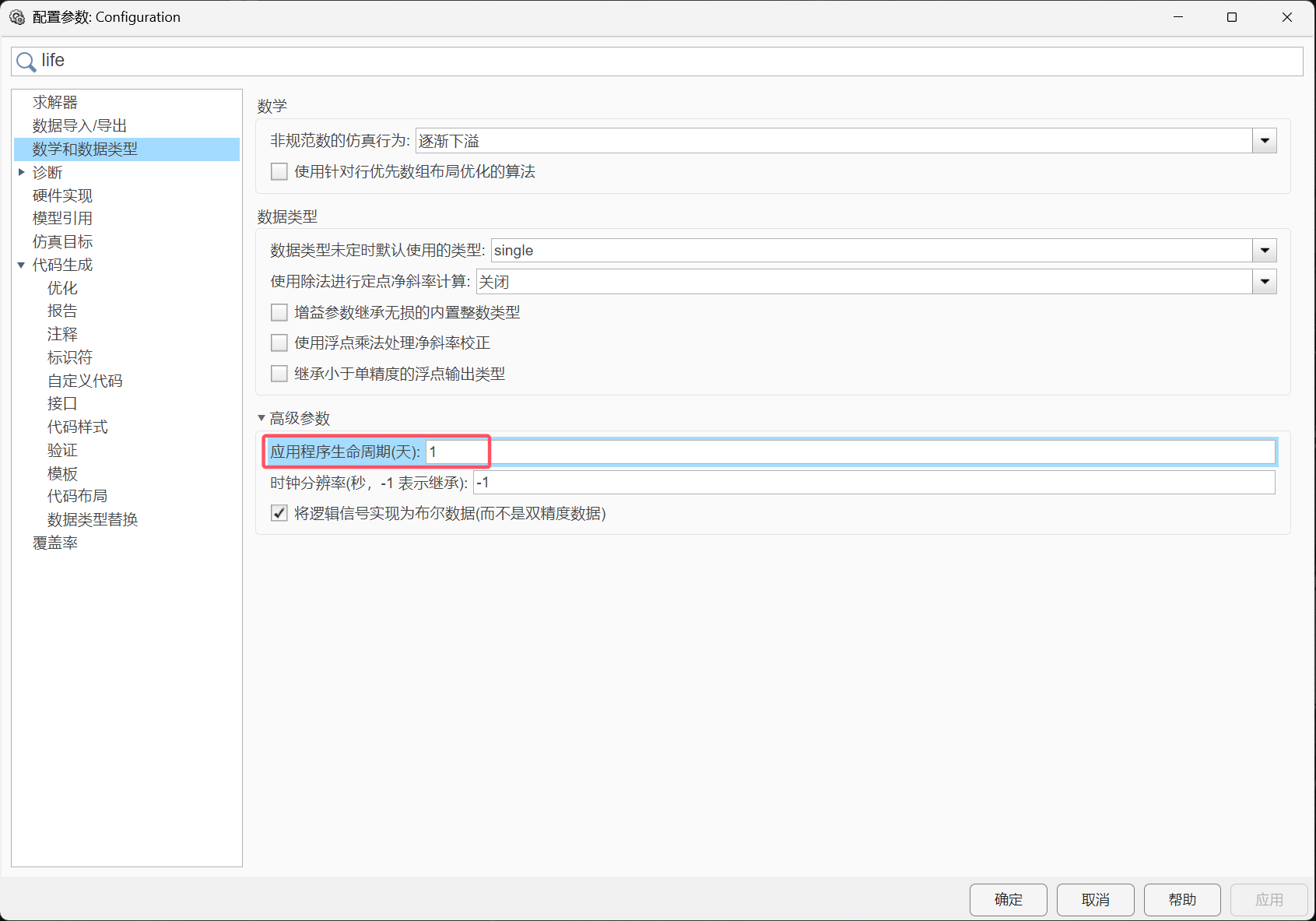

4)生命周期:1
技巧:对于报错不好找到的,可以在config内直接搜索关键词

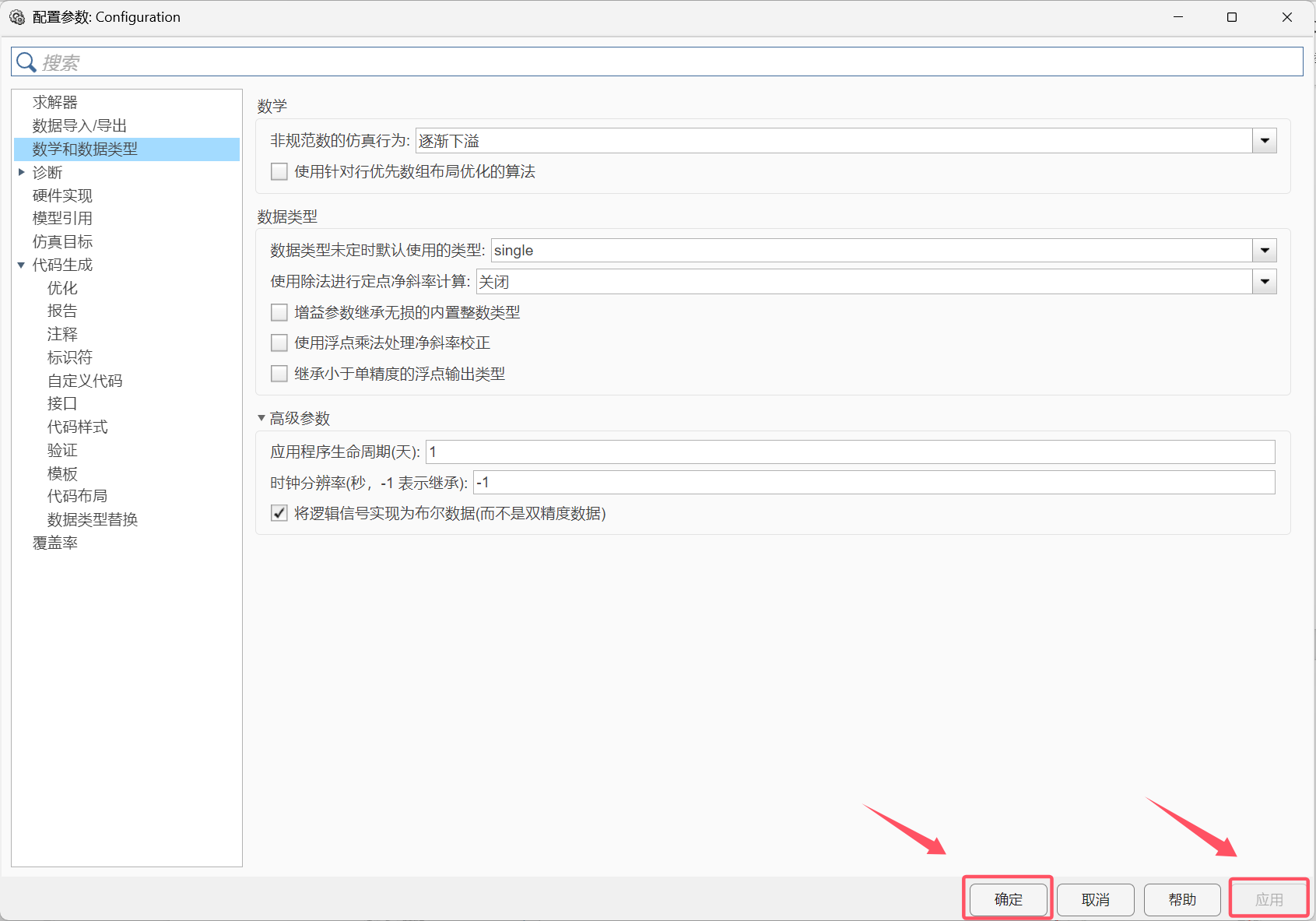

对于修改好的先点击应用再点击确定

最后再对报错文件先修复,再点击生成代码

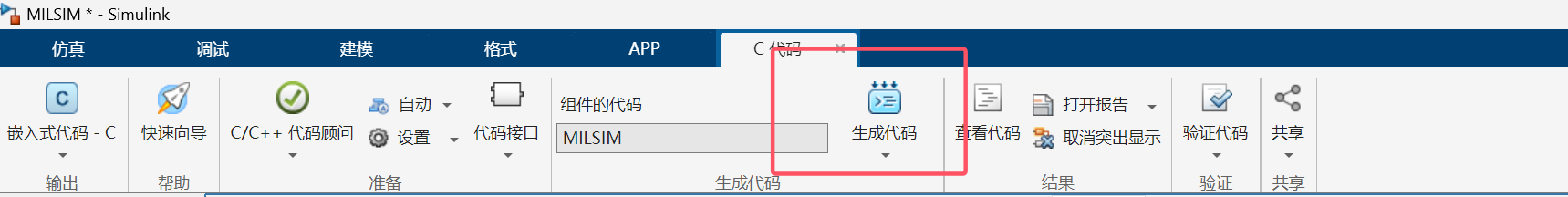

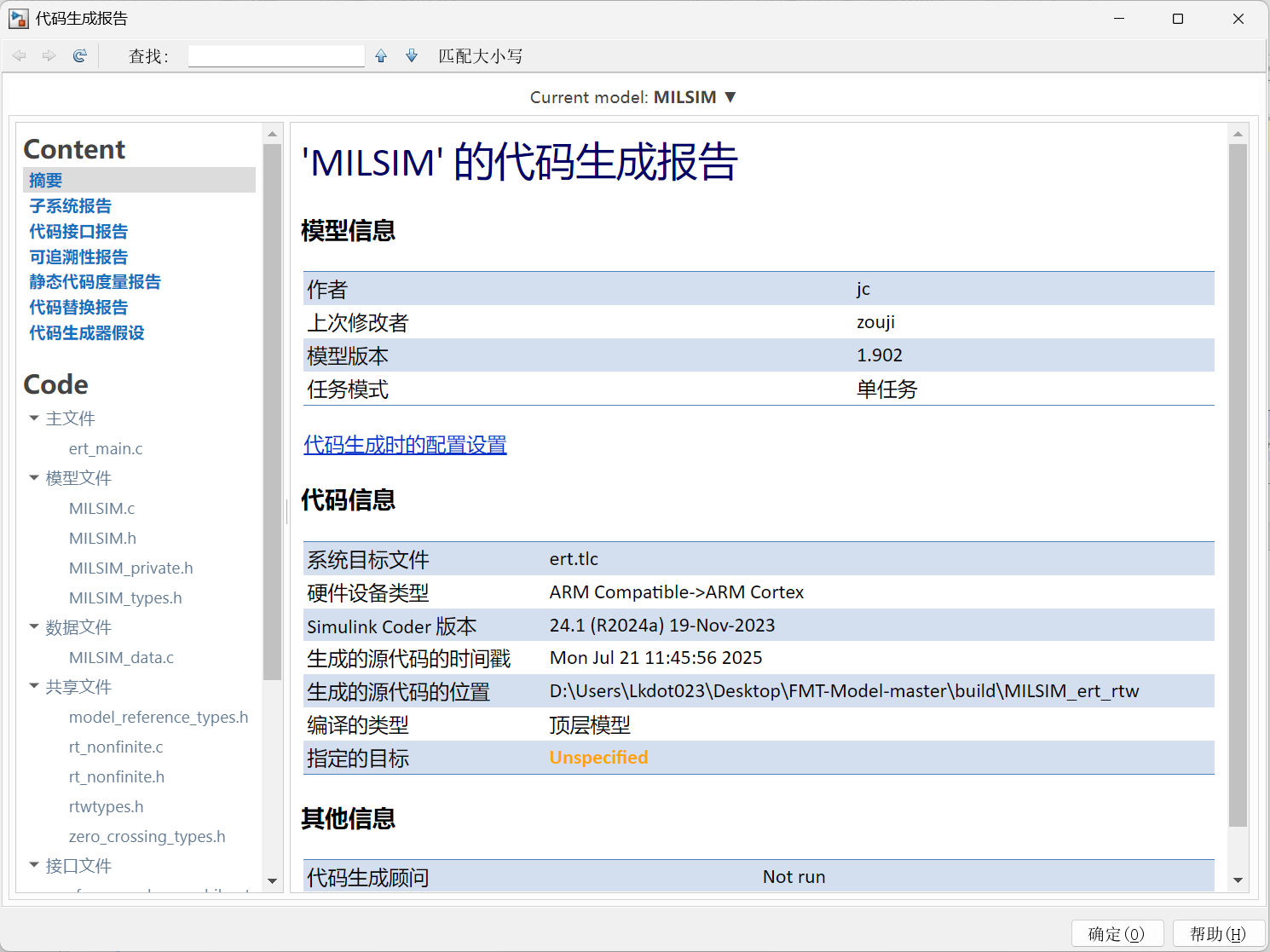

最后,生成代码
还有什么其他问题可以在评论区留言讨论,我也是新手互相讨论互相进步。
