2024-06-04 初级SAS学习笔记14(ODS GRAPH)

        在windows和linux操作系统，ODS graphics默认打开的，在批量模式或者其他操作系统下ODS graphics默认是关闭的，可以使用ODS GRAPHICS ON 来打开，则SAS 在proc 步进行数据分析时会输出相应的图形，如果不想SAS 输出图形，可以使用ODS GRAPHICS OFF来关闭。

        在SAS中可以使用PROC SGPLOT来创建单张图，或者使用PROC SGPANEL基于分类变量来创建多张图，图形分类如下：

            类型                             图形形式

        X Y 图形，                  band,bubble,ellipse,high-low,loess,needle,penalized B

                                            spline,regression,scatter,series,and vector

        连续变量分布图           box,density,histogram

        分类变量分布图           dot,bar,line

同样如表格输出，图形输出也可以使用style template(格式模板）来定义输出的图形形式，使用方式如下：

        ODS LISTING STYLE=JOURNAL (该格式模板只运用于图形，表格输出依然保持文本形式);

值得注意的是我们需要把ODS graphice和SAS /GRAPH模块相区分，后者是需要单独购买的模块，输出图形更多样且更复杂；而前者绑定在SAS/BASE模块中   。

1. 绘制条状图，程序如下：

        proc sgplot  ;

                vbar variable-name/options ;(vbar 是纵向条状图，hbar是横向条状图)

常用选项options 如下：

        alpha =n                定义置信限（默认是0.05，即95%置信区间）

        barwidth=n            定义条带的宽度，宽度从0.1-1；默认是0.8；

        datalabel=variable-name   给每个条带加标签，如果设置了variable-name,则把标签为该变量的值，如果未设置则为自身变量值

        discreteoffset=n     将图形从中心位置偏移，取值是-0.5到0.5，取值为正向右偏移或向下偏移，取值为负向左偏移或向上偏移；

        limitstat=clm/stddev/stderr     为条带设置上下限，不能与GROUP=选项合用，且必须与RESPONSE=和 STAT=MEAN选项合用后才能生效。

        missing                                 为缺失值单独设置一条条带

        group=variable-name            分组画图

        groupdisplay=cluster/stack    分组后的条带如何集中展示，堆嵌或者集中

        response=variable-name       需要计算统计量的变量

        stat=freq/mean/sum               在没有response变量的下默认计算频数，如果有response变量默认求和

        transparency=n                      设置条带的透明度，在0-1之间，0是完全不透明，1完全透明。



2.创建直方图和密度曲线，基本格式如下：

        proc sgplot ；

                histogram variable-name/options;

     常用options选项如下：

        binstart = n                               设置第一个箱子（bin）的中心

        binwidth=n                                设置箱子的宽度，其单位是横轴单位，如果存在NBINS=选项，则该选项自动忽略

        nbins=n                                     设置箱子个数

        scale=percent/count/proportion 设置纵轴显示尺度

        showbins                                    在箱子中心点显示刻度轴 ，默认是根据最小值和最大值常规显示

         transparency=n                          含义同上

创建密度曲线基本格式如下：

        proc  sgplot;

                density variable-name/options;

常用options选项如下：

        type=normal/kernel                         设置曲线形式，默认是normal

        transparency=n                               设置透明度，含义同上

histogram和density语句可以同时使用但是不可以与其他绘制图形语句同时使用，值得注意的是多个绘图语句可以同时合用，但是用在后面的语句会在前面绘制好的图形上新增一个图层，需要避免后用的图层遮盖前面绘制的图层。

举例如下:

        proc sgplot data=contest;

                histogram numberbooks /binwidth=2 showbins scale=count;

                density numberbooks/type=normal;

                density numberbooks/type=kernel;

                title "reading contest";

        run;

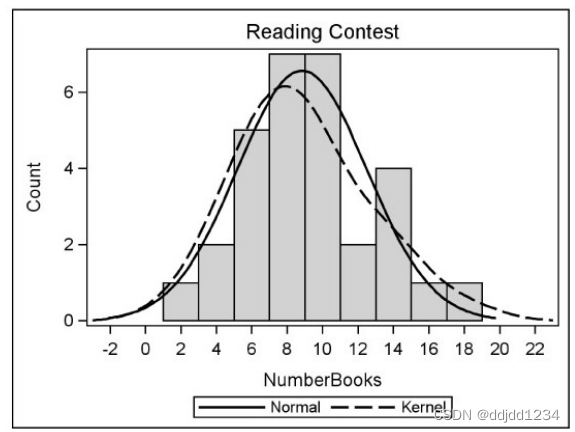

结果如下：

3.创建box-whisker图形（箱线图）

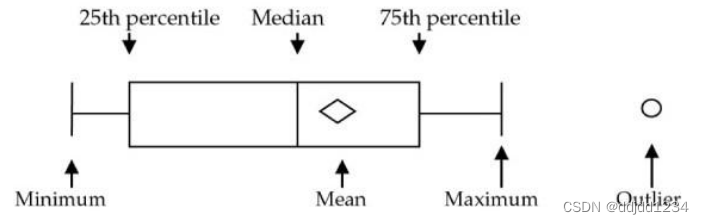

        连续数据还可以使用box-whisker来查看数据分布，箱线图示意如下：

         上限=q3+w*(q3-q1),下限=q1-w*(q3-q1),在范围外的值将标注离群值,默认的w值为1.5。

创建箱线图的基本命令如下：

        proc sgplot ;

                vbox variable-name/options;（hbox表示横向箱线图，vbox表示纵向箱线图）

常用options选项如下：

        category=variable-name                设置一个分类变量，一个分类值一个箱式图

        extreme                                          设置whiskers应该极大以至上下限为真实的最大值和最小值，没有离群值

        group=variable-name                     在第一个分类变量上再划分第二个分类变量，每个分类变量一个箱式图

        missing                                            将分类变量的缺失值看成一个组别来绘制箱式图

        transparency=n                                透明度，含义同上

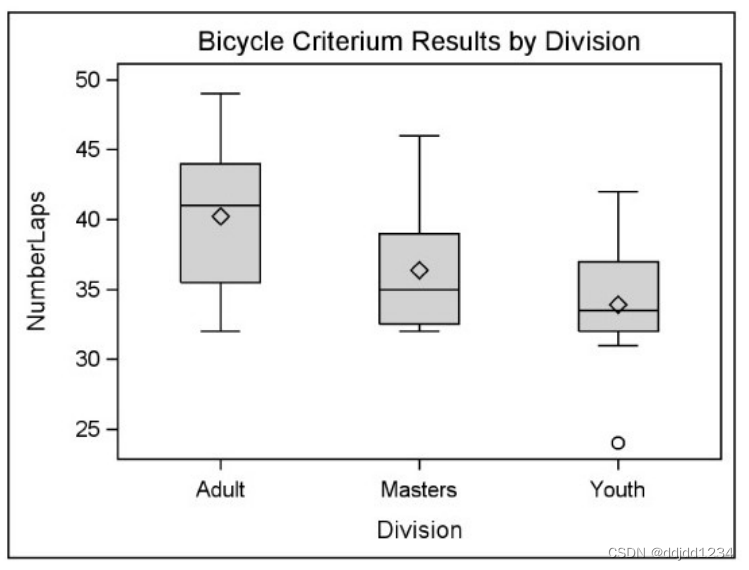

举例如下：

        proc  sgplot  data=bikerace;

                vbox numberlaps/category=division;

                title "Bicycle Criterium Results by Division"

        run;



4.创建散点图，基本格式如下：

        proc sgplot ;

                scatter  x=horizontal-variable y=vertical-variable /options;

  常见options如下：

        datalabel=variable-name             给每个点加标签，如果设置variable-name 则标签为该变量值，如果未设置variable-name，则标签为Y变量值

        group=variable                             将观测点值按group设定的值汇总标识

        nomissinggroup                            如果group含有缺失值则缺失值对应的观测点不显示

        transparency=n                             透明度，0-1,0表示完全不透明，1表示完全透明

5.创建折线图，基本格式如下：

        proc sgplot ;

                series x=horizontal-variable y=vertical-variable /options;

  常见options如下：

        curvelabel="text-string"                  设置曲线标签，如果没有设置text-string,则默认使用y轴标签

        datalabel=variable-name                 为每个观测点加标签，如果设置了variable-name，则使用该变量值，如果未设置variable-name,则使用因变量值

        group=variable-name                       将观测点按group值汇总起来，每个组别一条折线

        makers                                              在折线外，标记每个数据点，

        nomissinggroup                                 如果group=variable-name里面的变量值有缺失，则缺失值对应的观测点未不显示

        transparency=n                                  透明度，取值0-1,0表示完全不透明，1-表示完全透明

值得注意的是SAS连接这些点的起始顺序是它们在SAS里面的出现的顺序，所以根据需求必要时提前按照相应变量排序。

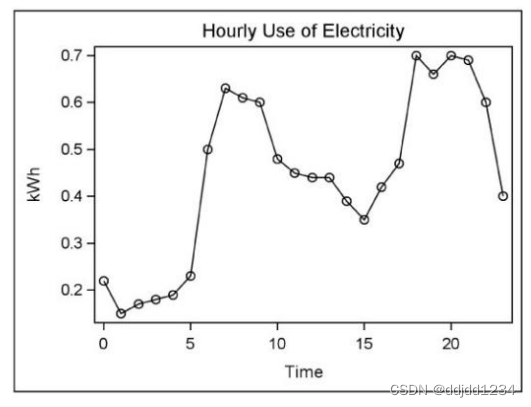

举例如下：

        proc sgplot  data=electricity;

                series x=Time  y=kwh /markers;

                title "Hourly Use of Electricity";

        run;
