课程安排

支付微服务的需求
阅读渠道管理相关的代码
理解分布式锁的应用
阅读支付宝扫码支付的代码
参考微信支付文档完成微信的扫码支付（实战）
xxl-job的入门学习
读懂同步支付状态的两种方式

背景

完成了运费微服务的开发。开发三组所负责的支付微服务，目前支付微服务完成了支付宝和微信的对接，主要实现的功能有支付渠道的维护、扫码支付（微信称Native支付，支付宝称当面付）、退款等功能。目前，此功能已经完成了支付宝的对接，只是微信的对接还没有完成。

需求分析

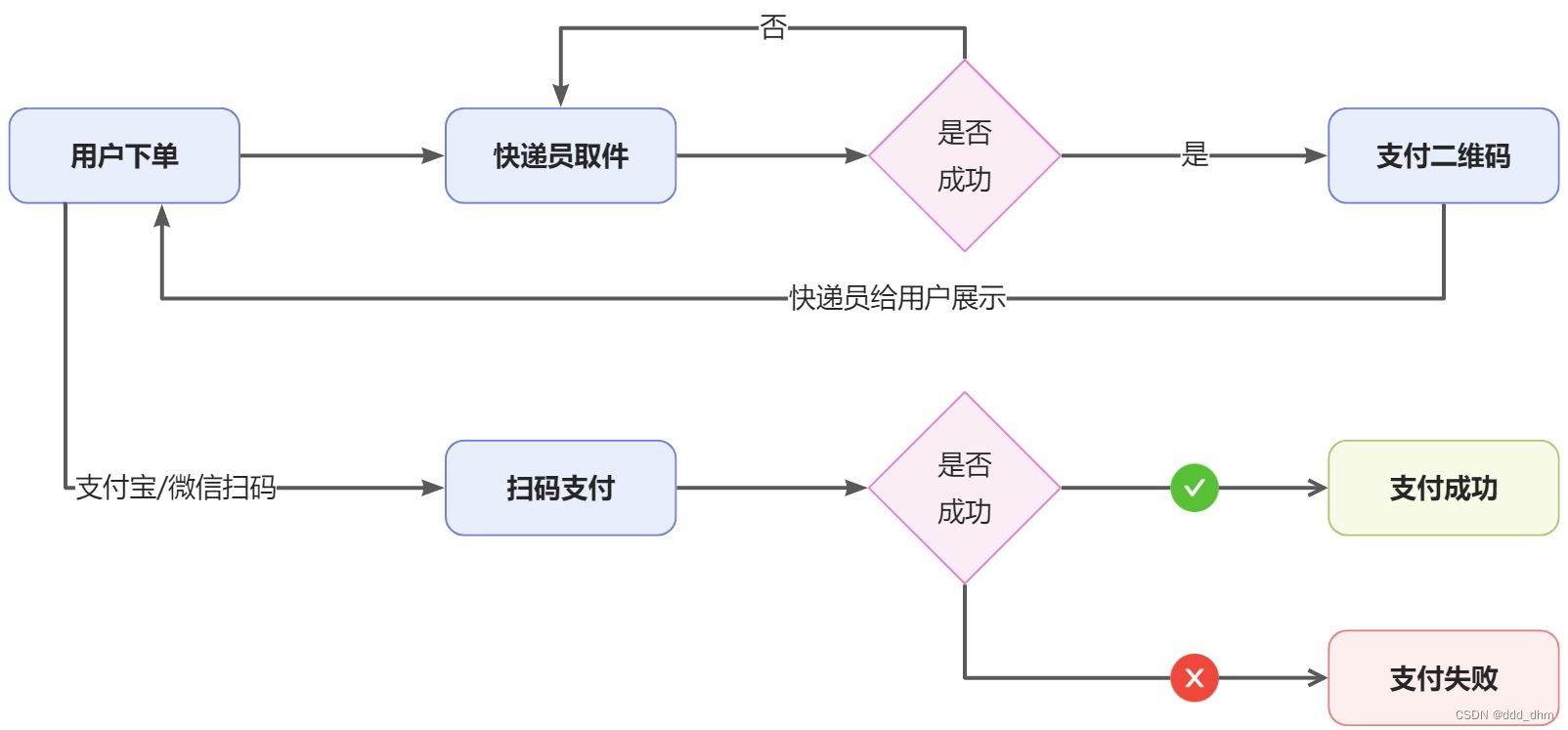

整体流程

产品需求

【付款方式】判断寄付/到付交互

寄付→点击【取件】进入取件成功页面，点击左上方返回按钮返回待取件任务列表；点击【去收款】按钮进入扫码支付页面，此时用户有双向选择：
在用户端【待支付】页面进行支付
在快递员端【扫码支付】页面进行支付，可选择微信或支付宝进行支付，分别生成不同的收款码，用户进行扫码支付；
点击页面左上方返回按钮页面返回至上一页；
两种方式支付成功，均显示支付成功页面，点击【知道了】，返回任务列表首页
到付→点击【取件】按钮，进入取件成功页面，点击返回主页按钮进入任务列表主页

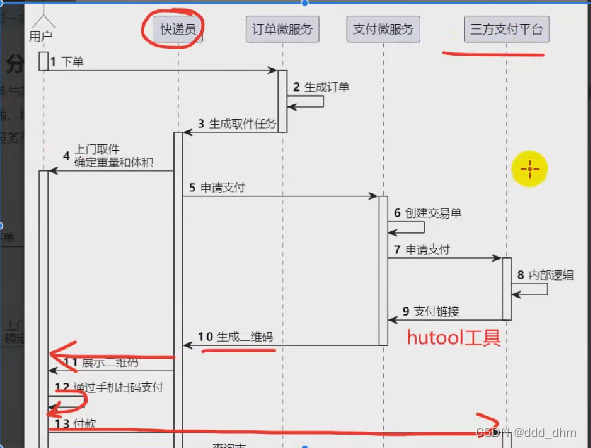

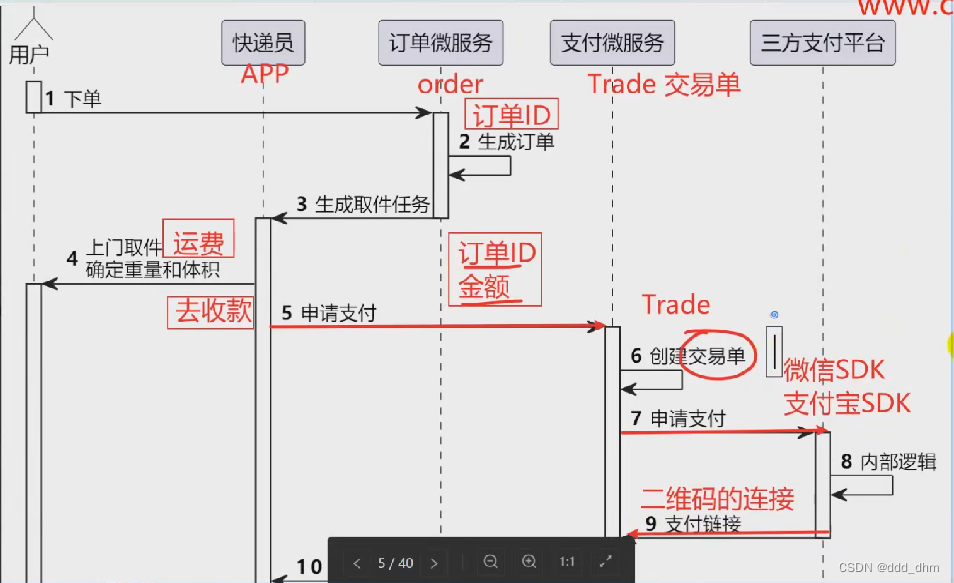

流程分析

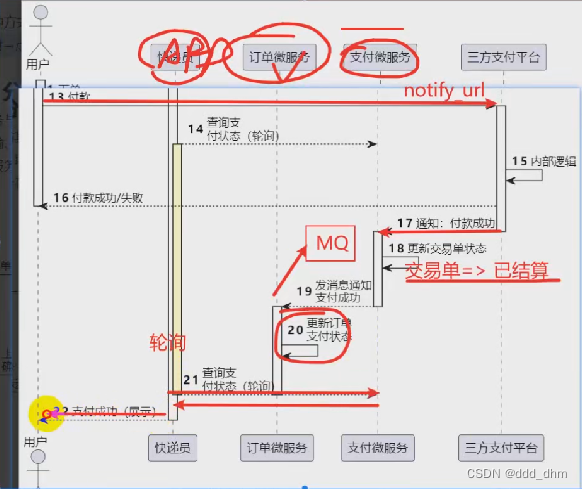

以下为异步通知的方式

1 付款阶段给第三方支付平台提供notify_url

2 交易成功后更新交易单，各个微服务订单查询MQ以更新自己订单状态，从而保持支付微服务的独立。

3 快递员app轮询查询支付微服务已得到支付状态

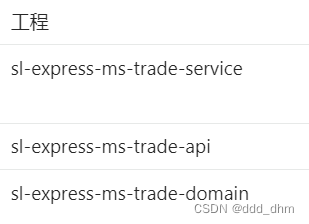

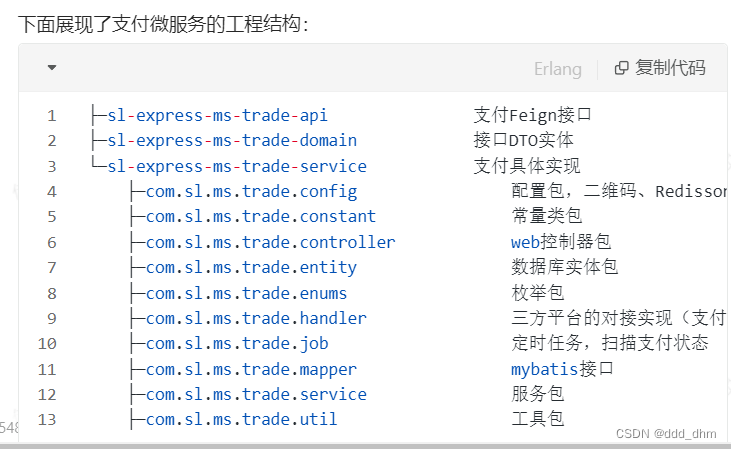

代码结构

git拉取代码

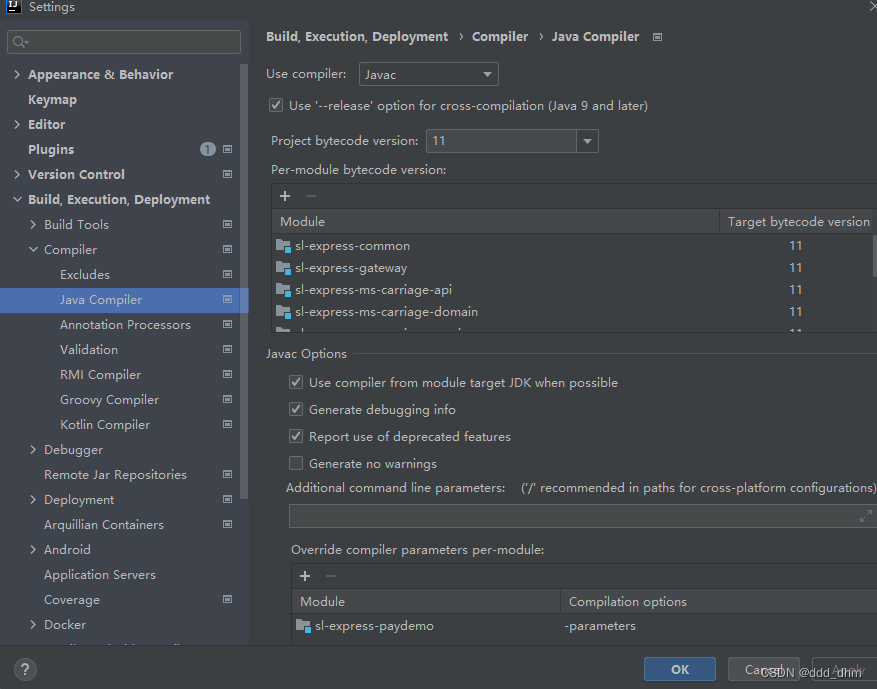

IDEA 自动切换JDK编译版本

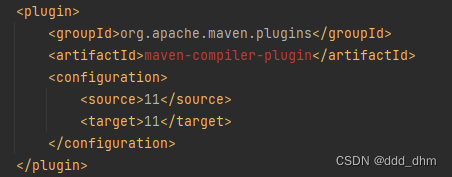

将依赖的父工程中的java编译配置改为11

数据库表结构

tradeing交易表：核心表

payChannel交易方式表：各种交易方式的相关配置

refundRecord退款记录表：一笔交易单可对应多笔退款，通过tradingOrderNo与交易表关联

阅读代码

参考视频，参考文档（day3支付微服务下）

支付渠道管理

数据库表

在数据库中可以扩展其他的支付方式，通过channelLabel

otherConfig属性：除去通用的属性，各个支付方式的定制化属性

enterpriseId：区分不同企业（查询数据库获得不同的支付方式配置）

Entity类

与数据库属性相同

mapper类

Service类

通过mybatis-plus方式定义

通过findByEnterpriseId(enterpriseId，channelLabel)获取对应企业支付方式的相关配置。使用redis缓存进行改进，减少查询数据库的时间

Controller类

扫码支付

数据库表

productOrderNo：订单号

tradingOrderNo：交易单号

tradingChannel：支付提交的企业，支付渠道

tradingState：交易单状态（待付款，付款中，等等）

tradingAmount：交易金额，decimal(22, 2)，共有22个数字（包括小数点前后），保留两位小数

enterpriseId：企业id

qrCode：二维码数据

流程

幂等性：当前的请求因为网络抖动或其他原因发起了多个，为了避免重复操作，使用幂等性校验

工厂模式+反射+IOC容器：将Alipay，WXpay存储到容器当中，通过对应参数使用工厂类生成对应容器

NativePayServiceImpl（当面支付）

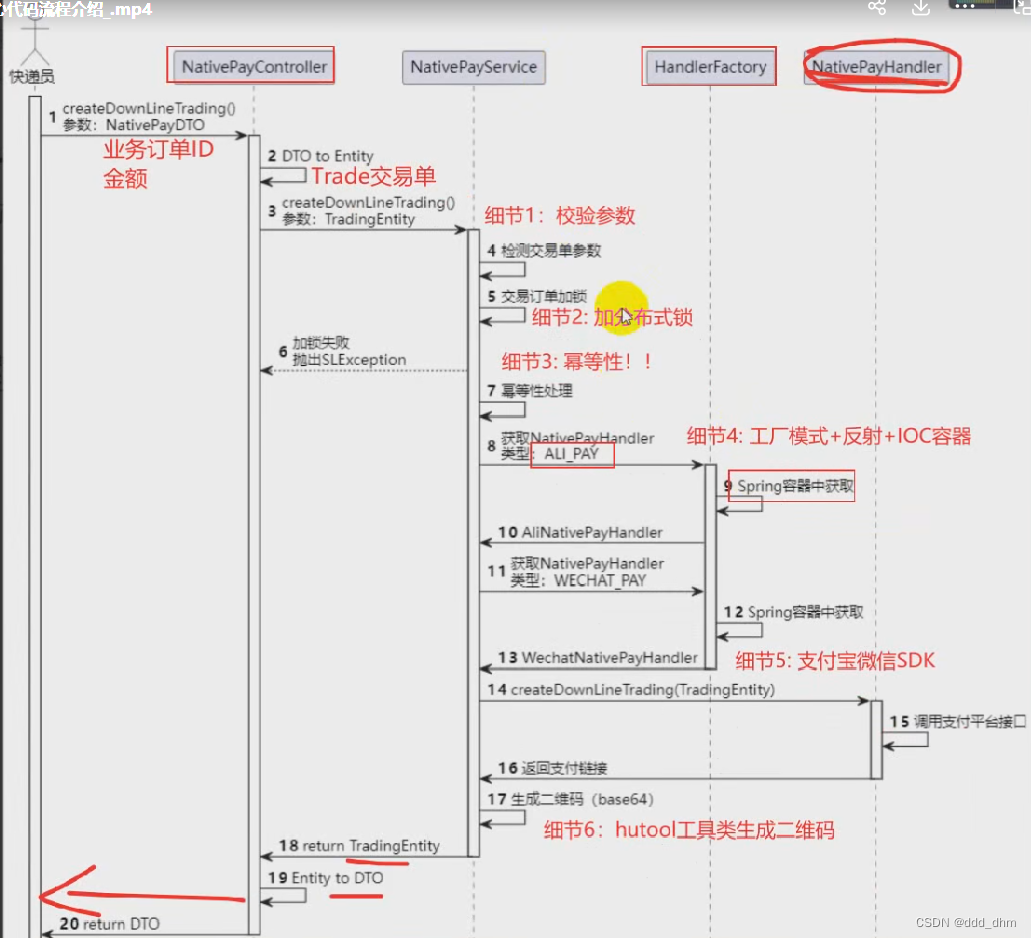

流程

0 controller返回DTO对象，再调用service中的下单接口（封装为trading对象再填充信息）

public NativePayResponseDTO createDownLineTrading(@RequestBody NativePayDTO nativePayDTO) {
        TradingEntity tradingEntity = BeanUtil.toBean(nativePayDTO, TradingEntity.class);
        TradingEntity trading = this.nativePayService.createDownLineTrading(tradingEntity);
        return BeanUtil.toBean(trading, NativePayResponseDTO.class);
    }

1 先对参数进行校验证（参数不为空，金额>0)

2 设置交易类型tradingType，是否有效enableFlag

3 使用redission对订单加分布式锁

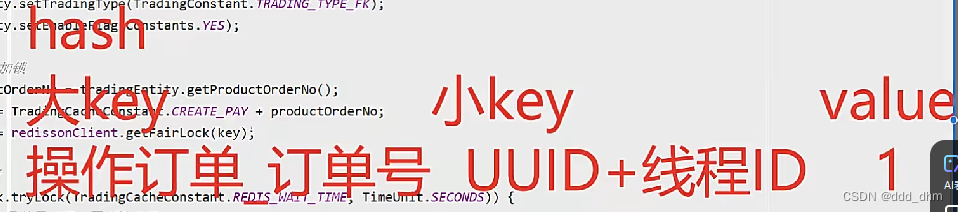

3.1hash结构（大key锁的名称，小key客户端id，value加锁的次数）。

同一种业务用同一个大key，后加订单号以区分订单。小key记录谁加的锁。redis加锁可嵌套，加几次解几次。

一个交易加锁后，另外的交易想操作订单要获得锁（即等第一个交易释放锁后）

3.2加锁类型：公平锁（有先后顺序），非公平锁

3.3 使用tryLock方式获取锁（即有时间期限，超过时间未获得锁抛异常返回fasle）

3.4.unlock()解锁。固定在finally语句块中解锁，否则可能锁未解开。（finally 语句块保证无论在 try 块或 catch 块中发生了什么异常，都会执行其中的代码。也就是说，无论是否发生异常，锁都将被正确释放）

//对交易订单加锁
        Long productOrderNo = tradingEntity.getProductOrderNo();
        String key = TradingCacheConstant.CREATE_PAY + productOrderNo;
        RLock lock = redissonClient.getFairLock(key);

4 幂等性处理（对是否重复交易判断和处理）

4.1 根据订单id查询数据库中是否有对应交易单

4.2 未查到交易单（第一次为null），使用雪花算法设置交易单id，在交易单中设置订单id，return。

4.3 查到关联交易单，根据交易单支付状态进行操作

4.3.1 交易单支付状态是已经【支付成功】或是【免单 - 不需要支付】，直接抛出异常。

4.3.2 支付状态是【付款中】，此时有两种情况

如果支付渠道相同（此前使用支付宝付款，本次也是使用支付宝付款），这种情况抛出异常
根据支付方式生成二维码后又更换支付方式，此时需要重新生成新交易单号，此时交易单号与id将不同。

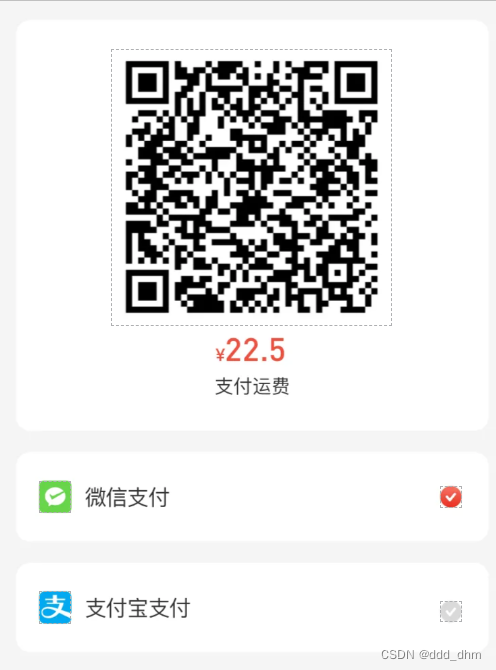

如图状态后又更换支付方式

4.3.3 如果支付状态是【取消订单】或【挂账】，将id设置为原交易单id，交易号重新生成，这样做的目的是既保留了原交易单id，又可以生成新的交易号（不重新生成的话，没有办法在支付平台进行支付申请），与之前不会有影响。

5 调用不同的支付渠道进行处理，动态支付（工厂模式+注解+IOC容器）

原理：

1每一个支付都实现了一个nativepayhandler的接口

2每一个支付的实现都注册到ioc容器当中

3工厂模式实现：根据传入的Class handler，在Spring ioc容器中找到nativepayhandler实现类

4在不同的渠道实现类中，都指定了@PayChannel注解，通过type属性指定具体的平台（支付宝/微信），添加注解标识后，在HandlerFactory中就可以根据指定的参数获取对应的渠道类型。

//调用不同的支付渠道进行处理
                PayChannelEnum payChannel = PayChannelEnum.valueOf(tradingEntity.getTradingChannel());
                NativePayHandler nativePayHandler = HandlerFactory.get(payChannel, NativePayHandler.class);
                nativePayHandler.createDownLineTrading(tradingEntity);

ioc容器存储所有的支付平台，通过注解找到对应的支付平台

NativePayHandler会有不同平台的实现，比如：支付宝、微信。NativePayHandler继承了PayChannelHandler，它有两个实现类（不同平台的实现，比如：支付宝、微信），分别是AliNativePayHandler，WechatNativePayHandler。每个平台的接口参数、返回值都不一样，所以是没有办法共用的，只要是每个平台都去编写一个实现类。

那问题来了，该如何选择呢？在这里我们采用了工厂模式进行获取对应的NativePayHandler实例，在不同的渠
