BGP基础实验1

【实验题目】

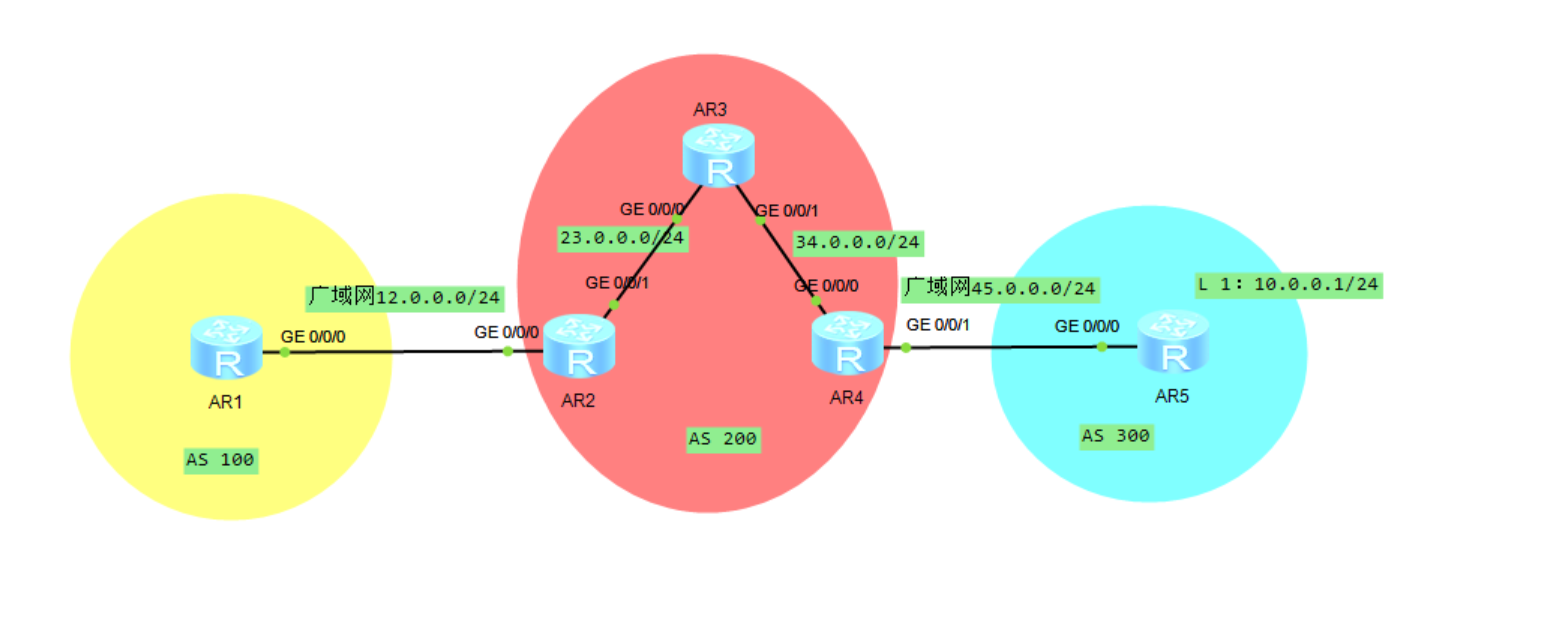

通过配置BGP环境实现各个路由器的环回的连通（AS 200 内部使用OSPF协议）

【实验思路】

配置BGP的前提是要保证各个自治区域的路由均可达，所以要首先在AS 2 配置OSPF使AS 200 通畅，然后再配置IBGP。由于IBGP的水平分割机制，会导致在一个AS内部，可能有部分路由器无法学习到路由信息，所以需要解决该问题---构建全联的IBGP对等体关系 --- 一个AS内部，任何两台运行BGP协议的设备，都需要建立邻居关系。所以，r2和r3,r4建立关系，r3和r4也要建立关系。习惯上，在IBGP中最好使用环回接口来建立对等体关系。

【实验记录】

一、为各个路由器创建环回接口，配置IP地址

sys
[Huawei]sys r1
[r1]interface LoopBack 0
[r1-LoopBack0]ip address 1.1.1.1 24
[r1-LoopBack0]q
[r1]int GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]ip address 12.0.0.1 24

sys
[Huawei]sys r2
[r2]int GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]ip address 12.0.0.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip address 23.0.0.2 24
[r2-GigabitEthernet0/0/1]q
[r2]int LoopBack 0
[r2-LoopBack0]ip address 2.2.2.2 24

sys
[Huawei]sys r3
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 23.0.0.3 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip address 34.0.0.3 24
[r3-GigabitEthernet0/0/1]q
[r3]int LoopBack 0
[r3-LoopBack0]ip address 3.3.3.3 24

sys
[Huawei]sys r4
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip address 34.0.0.4 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip address 45.0.0.4 24
[r4-GigabitEthernet0/0/1]q
[r4]int LoopBack 0
[r4-LoopBack0]ip address 4.4.4.4 24

sys
[Huawei]sys r5
[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip address 45.0.0.5 24
[r5-GigabitEthernet0/0/0]q
[r5]int LoopBack 0
[r5-LoopBack0]ip address 5.5.5.5 24

二、在AS2内配置OSPF

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]network 23.0.0.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 23.0.0.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.0.0.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

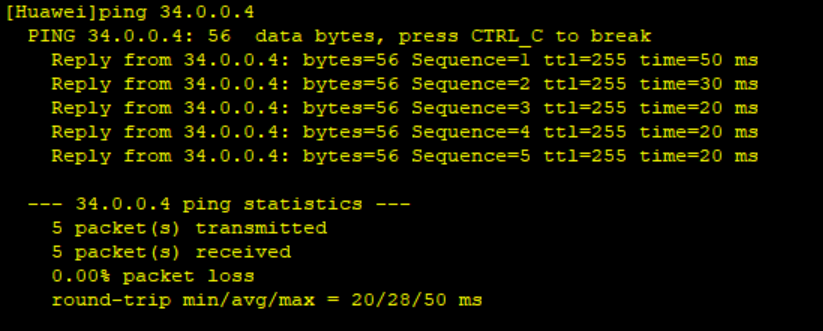

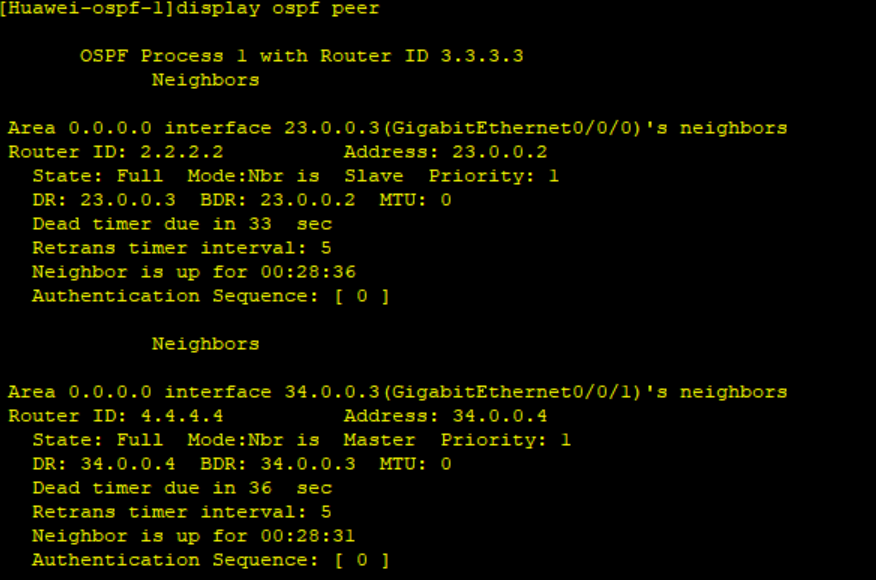

检查路由表，并ping通测试(以r3的视角来检查)，确保无误

三、建立BGP对等体关系

[r1]bgp 100
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 200

[r2]bgp 200
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.0.0.1 as-number 100
[r2-bgp]peer 3.3.3.3 as-number 200
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 as-number 200
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r3]bgp 200
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 200
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 200
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

-------------r4和r5使用环回接口IP地址建立EBGP对等体关系-------------------

路由是否可达--->补充路由

[r4]iproute-static5.5.5.5 32 45.0.0.5

[r5]iproute-static4.4.4.4 32 45.0.0.4

[r4]bgp 200
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2.2.2.2 as-number 200
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r4-bgp]peer 3.3.3.3 as-number 200
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 45.0.0.5 as-number 300

[r4-bgp]peer 5.5.5.5 as-number 300

[r4-bgp]peer 5.5.5.5 connect-interface LoopBack0

[r5]bgp 300
[r5-bgp]router-id 5.5.5.5

[r5-bgp]peer 4.4.4.4 as-number200

[r5-bgp]peer 4.4.4.4 connect-interface LoopBack0

此时，EBGP邻居关系处于震荡状态，原因是因为EBGP对等体之间TTL=1，而使用环回接口建立邻居时， 设备会判断数据报文需要进行二次转发，不应该建立起邻居关系。

解决方案：修改TTL数值

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

四、发布路由

这里以r1的环回和r5的环回为例，其他的路由器的做法类似

r1发布环回1.1.1.1/24

[r1-bgp]network 1.1.1.0 24

[r2-bgp]network 1.1.1.0 24
[r2-bgp]peer 3.3.3.3 next-hop-local
[r2-bgp]peer 4.4.4.4 next-hop-local

r5发布环回5.5.5.5/24

[r5-bgp]network 5.5.5.0 24

[r4-bgp]network 5.5.5.0 24
[r4-bgp]peer 2.2.2.2 next-hop-local
[r4-bgp]peer 3.3.3.3 next-hop-local

r5宣告一次，r4也要宣告

需要注意的是：r3在AS200中宣告了自己环回接口，r2也要宣告，这样可以让r1知道；r4也要宣告，这样r5才能知道。

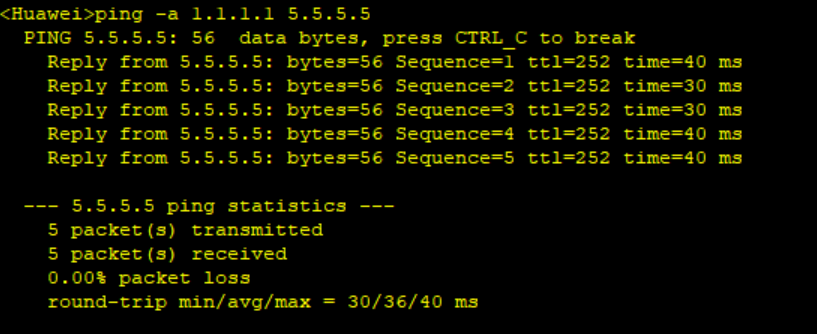

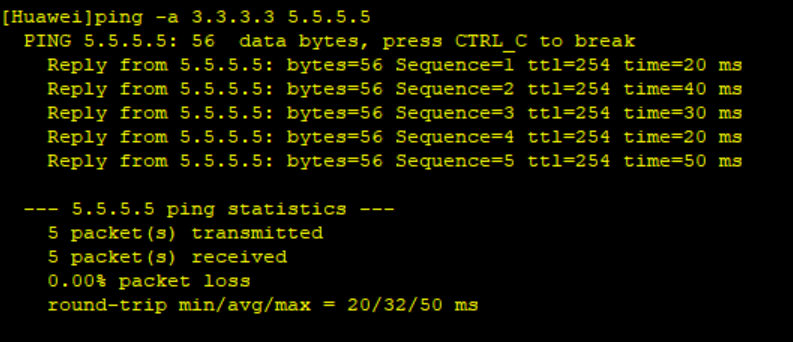

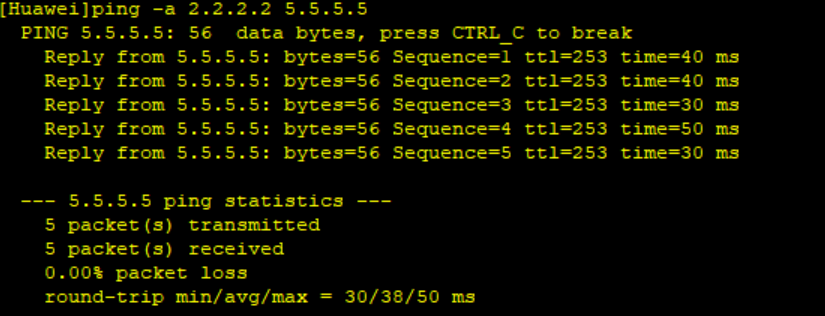

五、ping通测试
