FPN: Feature Pyramid Networks for Object Detection

https://github.com/kaiminghe/deep-residual-networks

https://github.com/rbgirshick/py-faster-rcnn

https://github.com/caffe2/caffe2

https://github.com/facebookresearch/deepmask



1 Introduction

高分辨率特征图有低级特征, 阻碍目标识别的表示能力.

SSD: 他的金字塔构造是重复在前向传递中不同层的多层特征图.但为了避免低级特征, SSD放弃了重新使用已经计算的层, 而是从网络中的高位开始构建金字塔, 然后添加一些新层.

本文欲创造一个特征金字塔有很强的的语义性在所有的层. 为了这个目标, 依赖合并低分辨率语义强和高分辨率语义弱的特征相结合, 通过自上而下的路径横向连接.

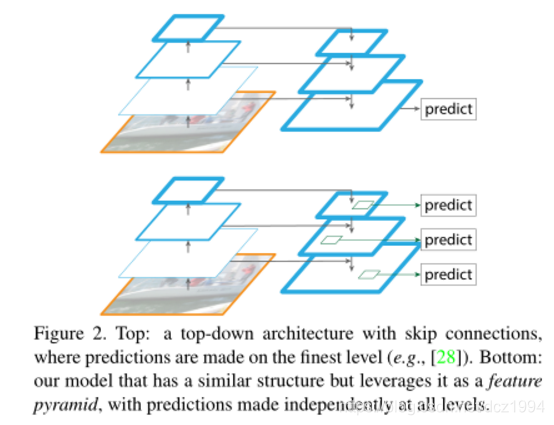

相比于图2top, 这些模型是生成一个高级特征图, 然后预测, 本文是每一层独立预测, 并且使用resnet呈现结果.



2 Related work

略



3 Feature pyramid network

输入任意大小, 在每一层输出适当大小的特征图, 以一个全卷积的方式. 这个过程和主干卷积独立, 并且使用ResNet呈现结果. 本文金字塔涉及一个bottom-up pathway, a top-down pathway, lateral connections



bottom-up pathway.

相同大小的层称之为同一网络stage. 每一个stage就是金字塔的一层. 每一个stage的最后一层作为特征图的参考集合. 具体来说，对于ResNets [16]，我们使用每个阶段的最后一个残差块输出的特征激活。对于conv2，conv3，conv4和conv5输出，我们将这些最后残余块的输出表示为{C2，C3，C4，C5}，并注意它们具有{4,8,16,32}的步幅 相对于输入图像的像素。由于内存占用大，我们不会将conv1包含在金字塔中。



top-down pathway and lateral connections.

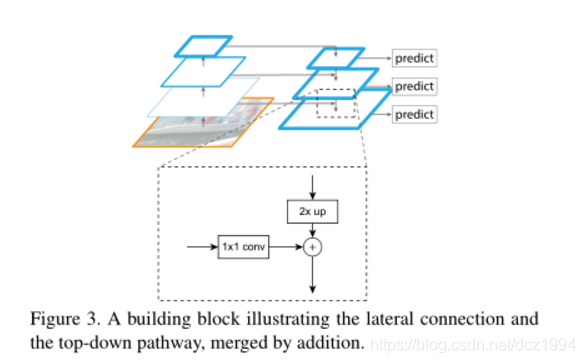

连接块如图3所示, top-down map进行2倍上采样(使用nearest neighbor upsampling), 然后和bottom-up map对应像素相加(bottom-up先进行1X1conv, 为了维度匹配, C5也有使用, (后来固定通道之后这个也保留下来了应该??)). 合并之后的特征图使用3X3的conv生成最终的特征图, 为了混淆上采样的影响(这个最终的特征图应该也是向下迭代的特征图). 最终特征图{P2,P3...}和{C2,C3...}通道数一一对应.



本文固定所有通道数d=256, 发现精度影响可以忽略.



4 Application

贴一个ResNet的结构图：这里作者采用Conv2，CONV3，CONV4和CONV5的输出。因此类似Conv2就可以看做一个stage。



作者一方面将FPN放在RPN网络中用于生成proposal，原来的RPN网络是以主网络的某个卷积层输出的feature map作为输入，简单讲就是只用这一个尺度的feature map。但是现在要将FPN嵌在RPN网络中，生成不同尺度特征并融合作为RPN网络的输入。在每一个scale层，都定义了不同大小的anchor，对于P2，P3，P4，P5，P6这些层，定义anchor的大小为32^2,64^2,128^2,256^2，512^2，另外每个scale层都有3个长宽对比度：1:2，1:1，2:1。所以整个特征金字塔有15种anchor。



正负样本的界定和Faster RCNN差不多：如果某个anchor和一个给定的ground truth有最高的IOU或者和任意一个Ground truth的IOU都大于0.7，则是正样本。如果一个anchor和任意一个ground truth的IOU都小于0.3，则为负样本。



看看加入FPN的RPN网络的有效性，如下表Table1。网络这些结果都是基于ResNet-50。评价标准采用AR，AR表示Average Recall，AR右上角的100表示每张图像有100个anchor，AR的右下角s，m，l表示COCO数据集中object的大小分别是小，中，大。feature列的大括号{}表示每层独立预测。

从（a）（b）（c）的对比可以看出FRN的作用确实很明显。另外（a）和（b）的对比可以看出高层特征并非比低一层的特征有效。

（d）表示只有横向连接，而没有自顶向下的过程，也就是仅仅对自底向上（bottom-up）的每一层结果做一个1*1的横向连接和3*3的卷积得到最终的结果，有点像Fig1的（b）。从feature列可以看出预测还是分层独立的。作者推测（d）的结果并不好的原因在于在自底向上的不同层之间的semantic gaps比较大。

（e）表示有自顶向下的过程，但是没有横向连接，即向下过程没有融合原来的特征。这样效果也不好的原因在于目标的location特征在经过多次降采样和上采样过程后变得更加不准确。

（f）采用finest level层做预测（参考Fig2的上面那个结构），即经过多次特征上采样和融合到最后一步生成的特征用于预测，主要是证明金字塔分层独立预测的表达能力。显然finest level的效果不如FPN好，原因在于PRN网络是一个窗口大小固定的滑动窗口检测器，因此在金字塔的不同层滑动可以增加其对尺度变化的鲁棒性。另外（f）有更多的anchor，说明增加anchor的数量并不能有效提高准确率。



另一方面将FPN用于Fast R-CNN的检测部分。除了（a）以外，分类层和卷积层之前添加了2个1024维的全连接层。细节地方可以等代码出来后再研究。

实验结果如下表Table2，这里是测试Fast R-CNN的检测效果，所以proposal是固定的（采用Table1（c）的做法）。与Table1的比较类似，（a）（b）（c）的对比证明在基于区域的目标卷积问题中，特征金字塔比单尺度特征更有效。（c）（f）的差距很小，作者认为原因是ROI pooling对于region的尺度并不敏感。因此并不能一概认为（f）这种特征融合的方式不好，博主个人认为要针对具体问题来看待，像上面在RPN网络中，可能（f）这种方式不大好，但是在Fast RCNN中就没那么明显。
